数控龙门三枪H型钢自动火焰切割机设计
图纸描述
数控龙门三枪H型钢自动火焰切割机设计图纸下载，该图纸类型属于零部件模型、型材图纸，图纸大小1.1M，共计17个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
漆雕翠容
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

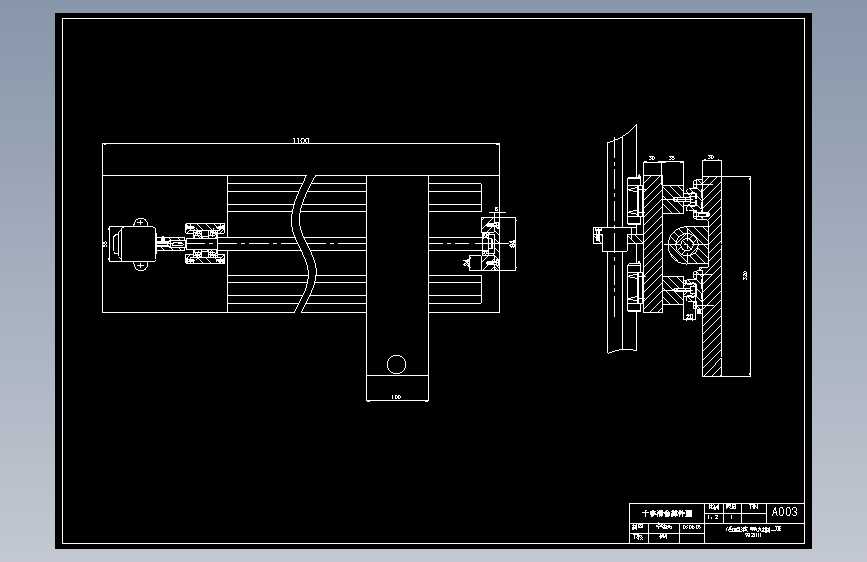

| 1 |  1滑台-A4图纸.dwg | 32.40K |
| 2 | 20丝杠螺母-A4图纸.dwg | 34.62K |
| 3 | 20滑动丝杠-A4图纸.dwg | 46.03K |

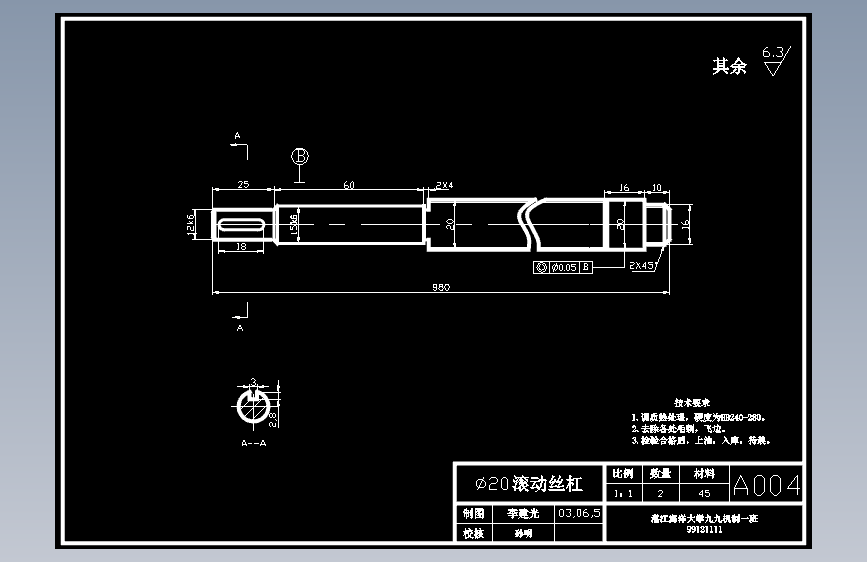

| 4 | 20滚动丝杠-A4图纸.dwg | 51.41K |
| 5 | 20滚动丝杠螺母-A4图纸.dwg | 37.57K |
| 6 | 24丝杠螺母-A4图纸.dwg | 35.24K |
| 7 | 24滑动丝杠-A4图纸.dwg | 48.87K |
| 8 | 2滑台-A4图纸.dwg | 35.08K |
| 9 | 变径联轴器-A4图纸.dwg | 37.72K |

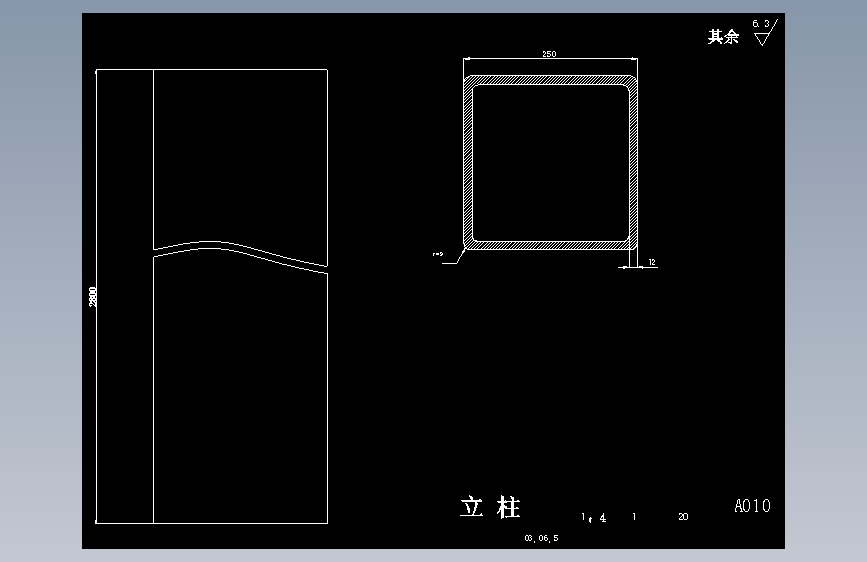

| 10 | 立柱-A4图纸.dwg | 83.84K |
| 11 | 立柱座-A4图纸.dwg | 40.75K |
| 12 | 联轴器-A4图纸.dwg | 42.63K |

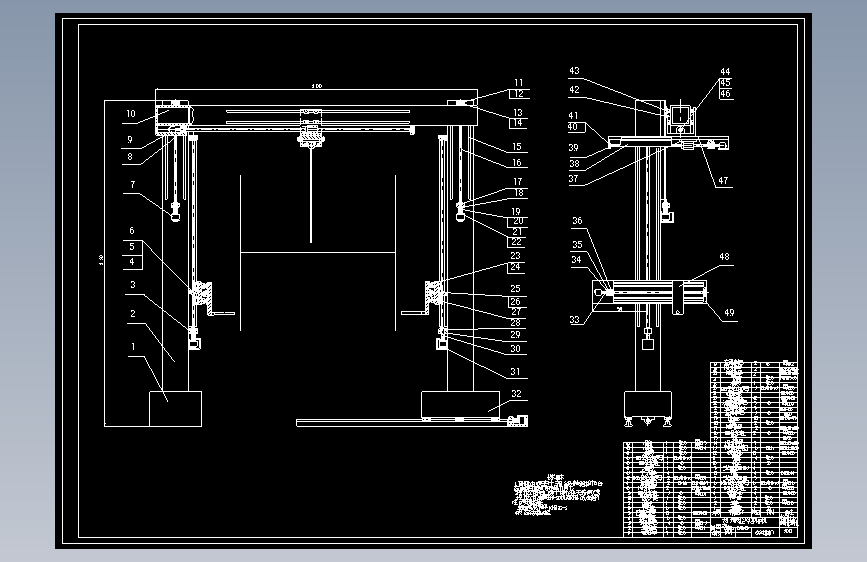

| 13 | 装配图0.5-A0图纸.dwg | 561.34K |
| 14 |  说明书.doc | 465.50K |
| 15 | 过盈轴套联轴器-A4图纸.dwg | 43.38K |
| 16 | 部件图1-A2图纸.dwg | 151.99K |
| 17 | 部件图2-A2图纸.dwg | 93.32K |
