三孔垫片倒装式复合模设计【含16张CAD图纸】图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小1.02M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
三孔垫片倒装式复合模设计【含16张CAD图纸】
图纸描述
三孔垫片倒装式复合模设计【含16张CAD图纸】图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小1.02M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要270金币
立即下载 收藏
图纸信息
作者
CheerfulWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

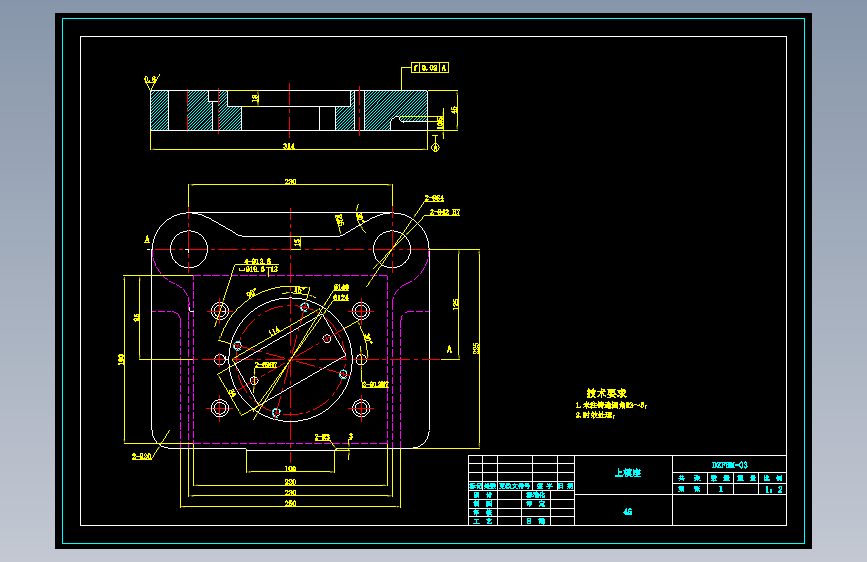

| 1 |  上模座.dwg | 115.13K |

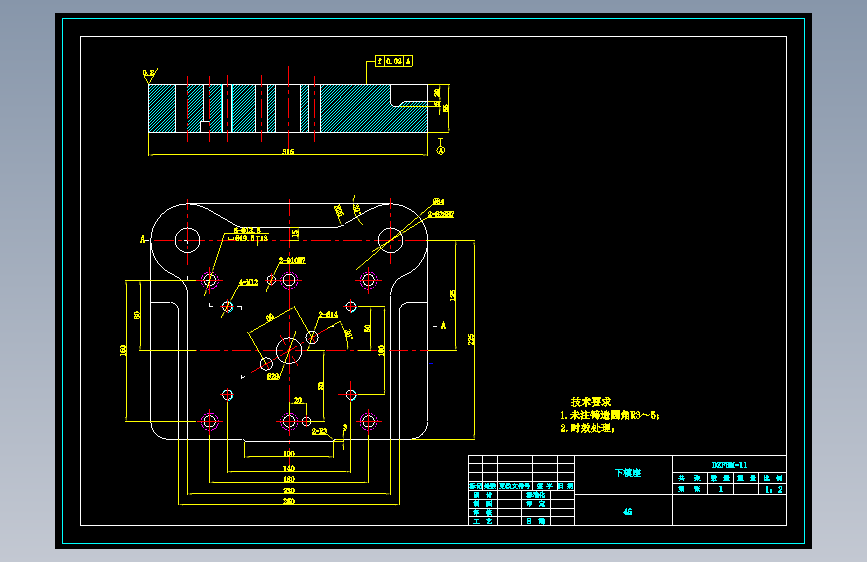

| 2 | 下模座.dwg | 114.13K |
| 3 | 凹凸模.dwg | 99.66K |

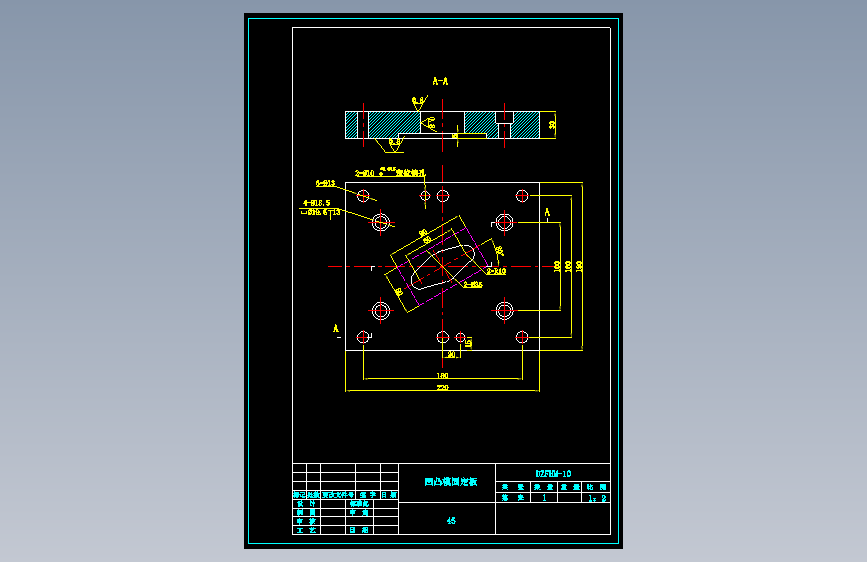

| 4 | 凹凸模固定板.dwg | 106.16K |

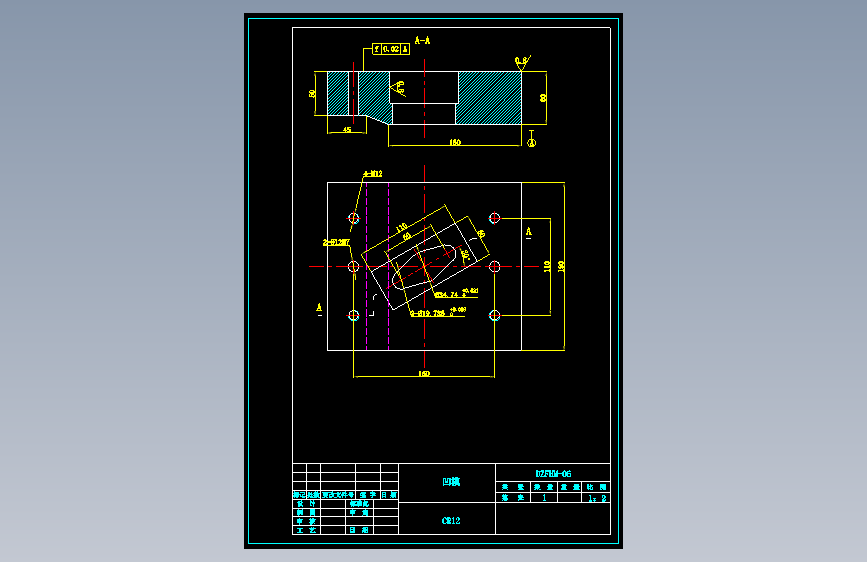

| 5 | 凹模.dwg | 104.91K |
| 6 | 凹模固定板.dwg | 103.66K |
| 7 | 卸料板.dwg | 102.41K |
| 8 | 垫板.dwg | 98.91K |
| 9 |  外文翻译--模具的发展.doc | 157.50K |
| 10 | 大小冲头.dwg | 101.66K |
| 11 | 导套.dwg | 95.41K |
| 12 | 导柱.dwg | 93.44K |
| 13 | 开题报告.doc | 49.50K |
| 14 | 打杆.dwg | 94.41K |
| 15 | 推件块.dwg | 99.41K |
| 16 | 推板.dwg | 95.66K |

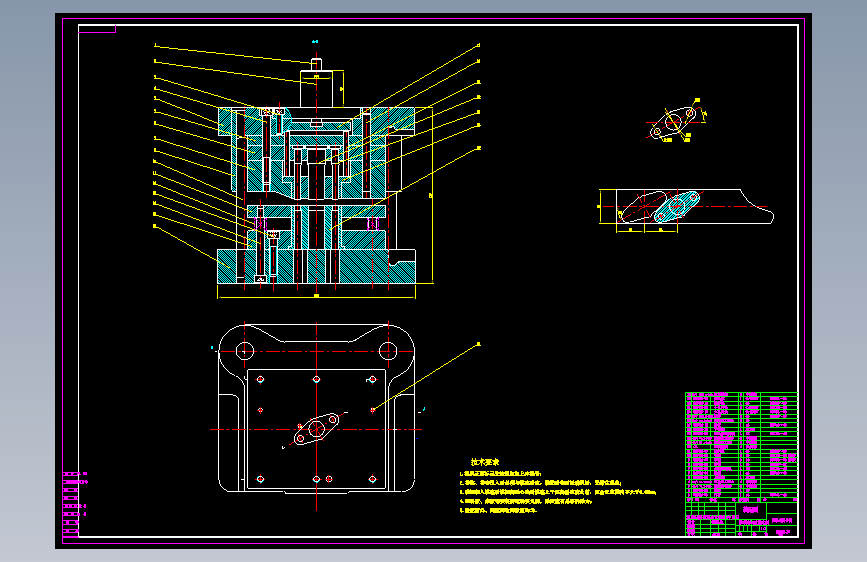

| 17 | 模具装配图.dwg | 137.53K |
| 18 | 说明书.doc | 906.00K |
| 19 | 零件图及排样图.dwg | 84.38K |
