本工程的设计范围为建筑物内地上部分的集中空调及地下室的通风系统。本设计采用DVM数码涡旋式多联机空调系统。室内机采用风管式，由室内控制器控制。室外机放置于屋顶，由中央控制器控制。 通风空调管道采用镀锌铁皮制作，并用难燃橡塑板保温，厚30mm。局部支风管采用保温软管。冷凝水管可采用UPVC管，采用5mm厚的PEF保温材料保温。冷媒管采用铜管，。

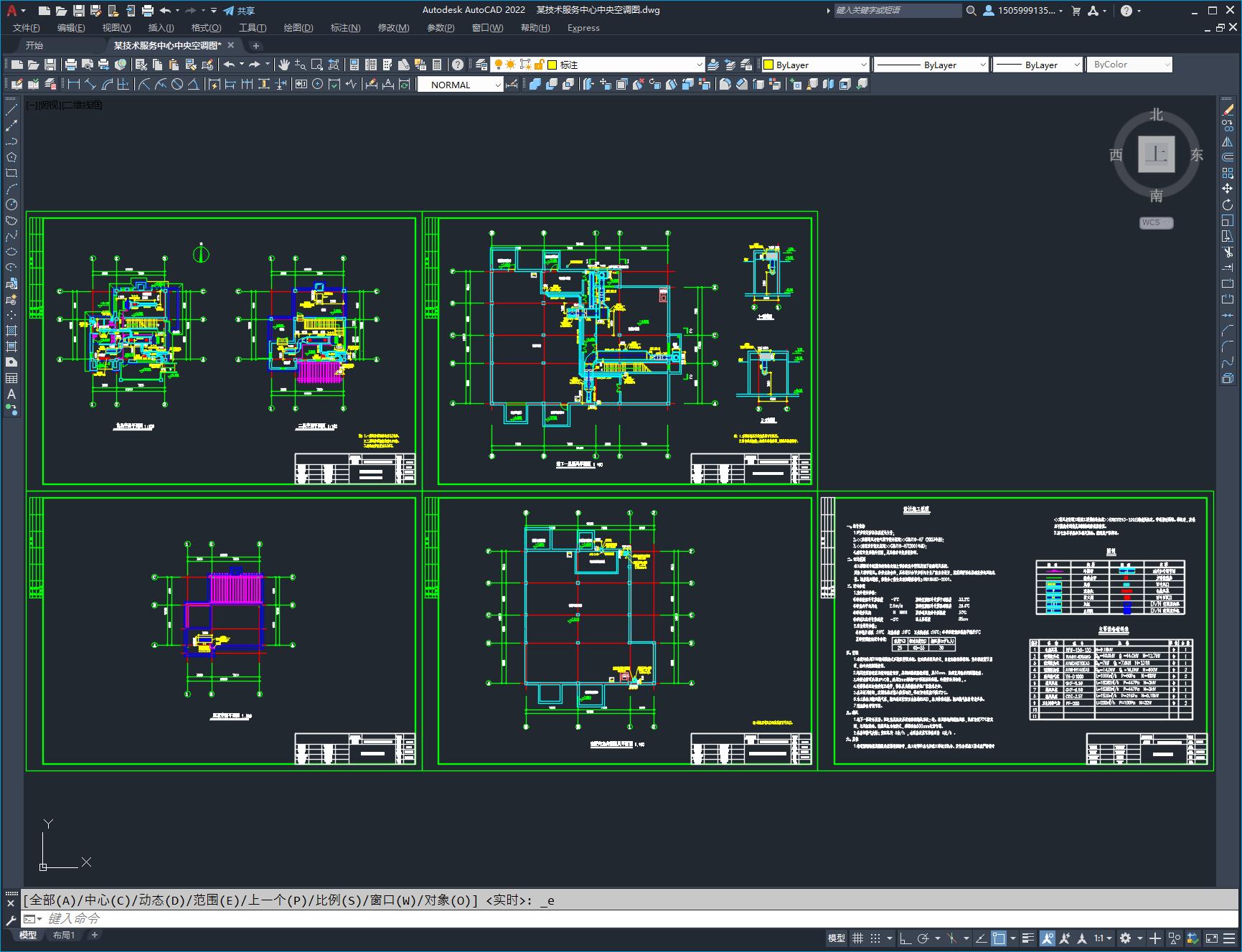

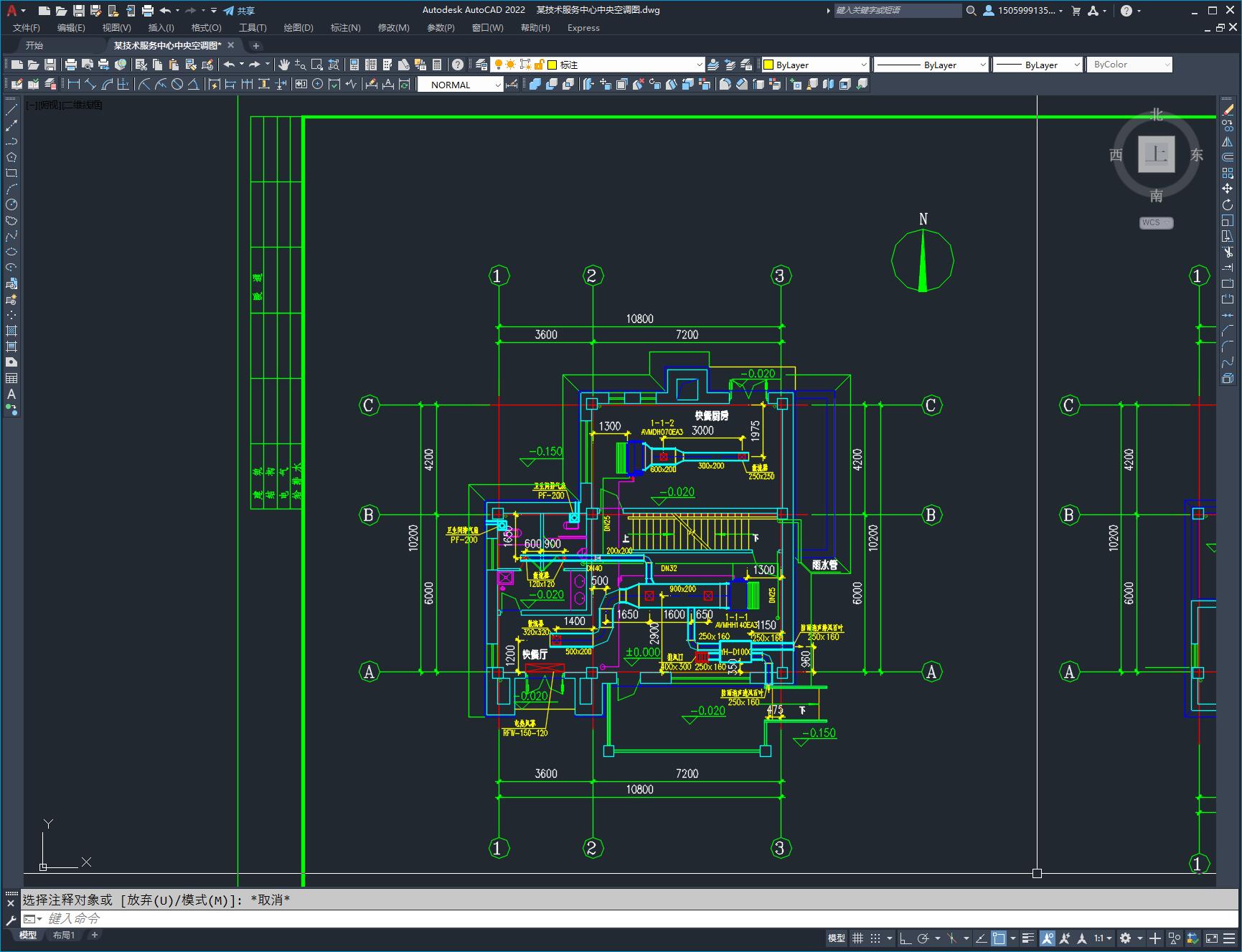

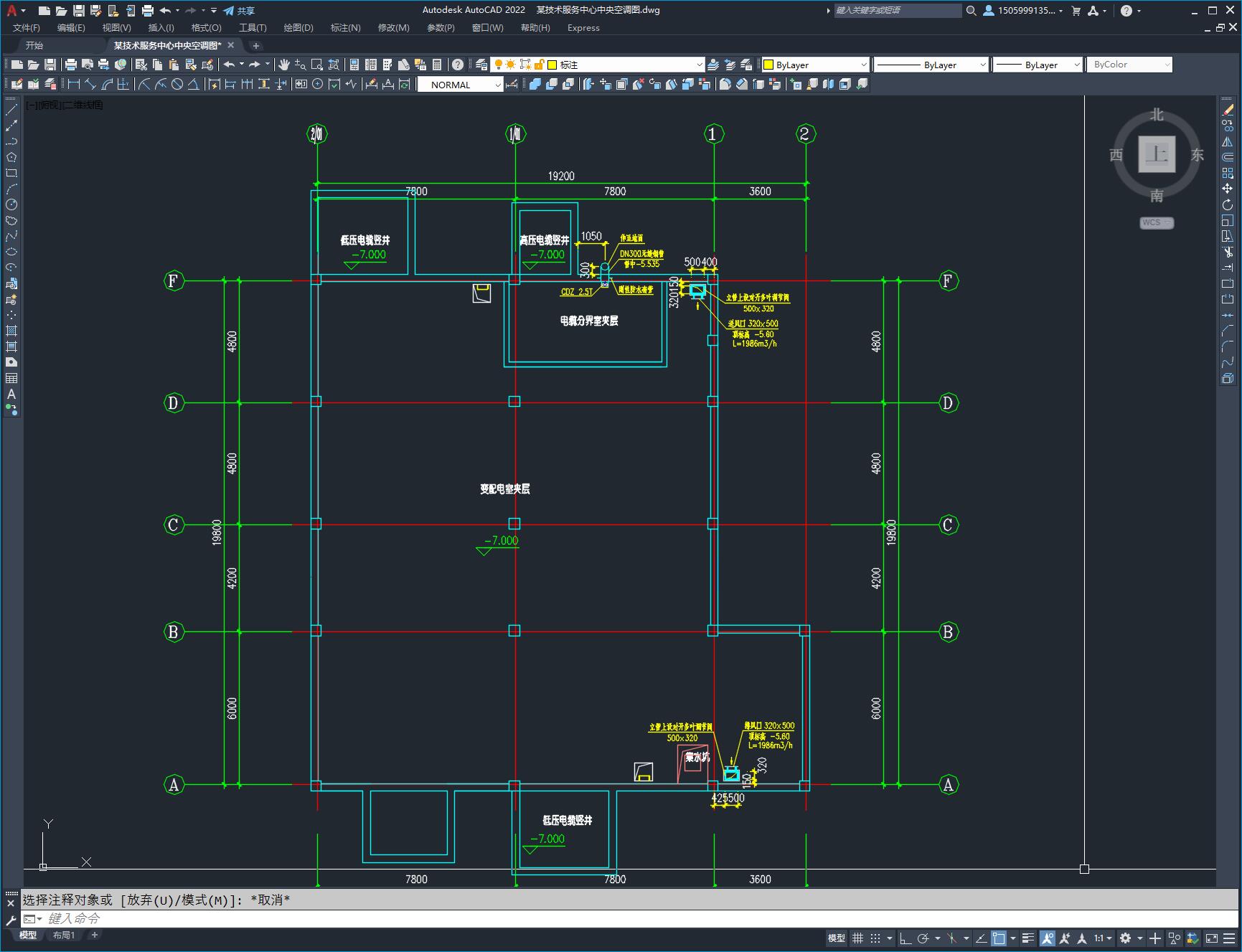

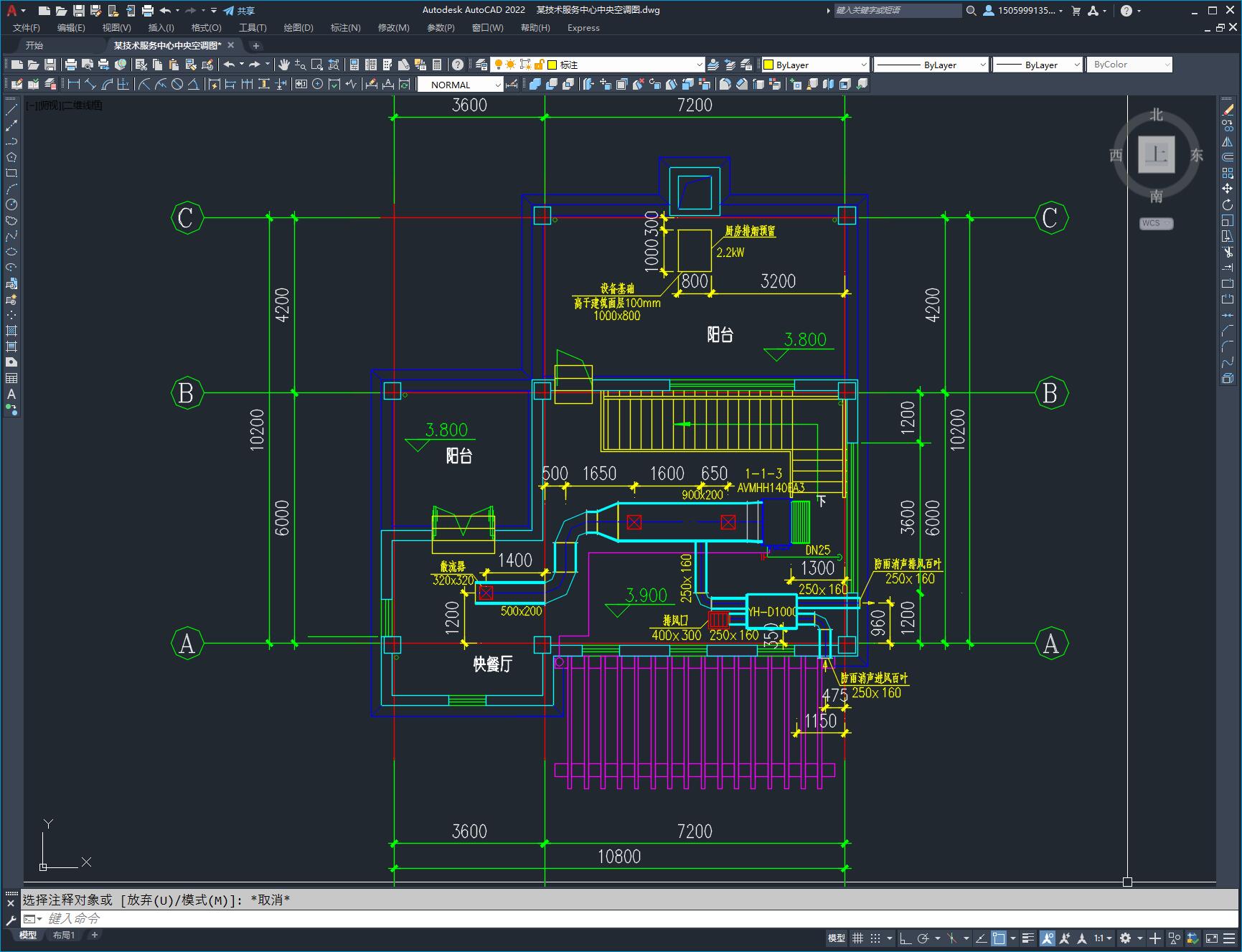

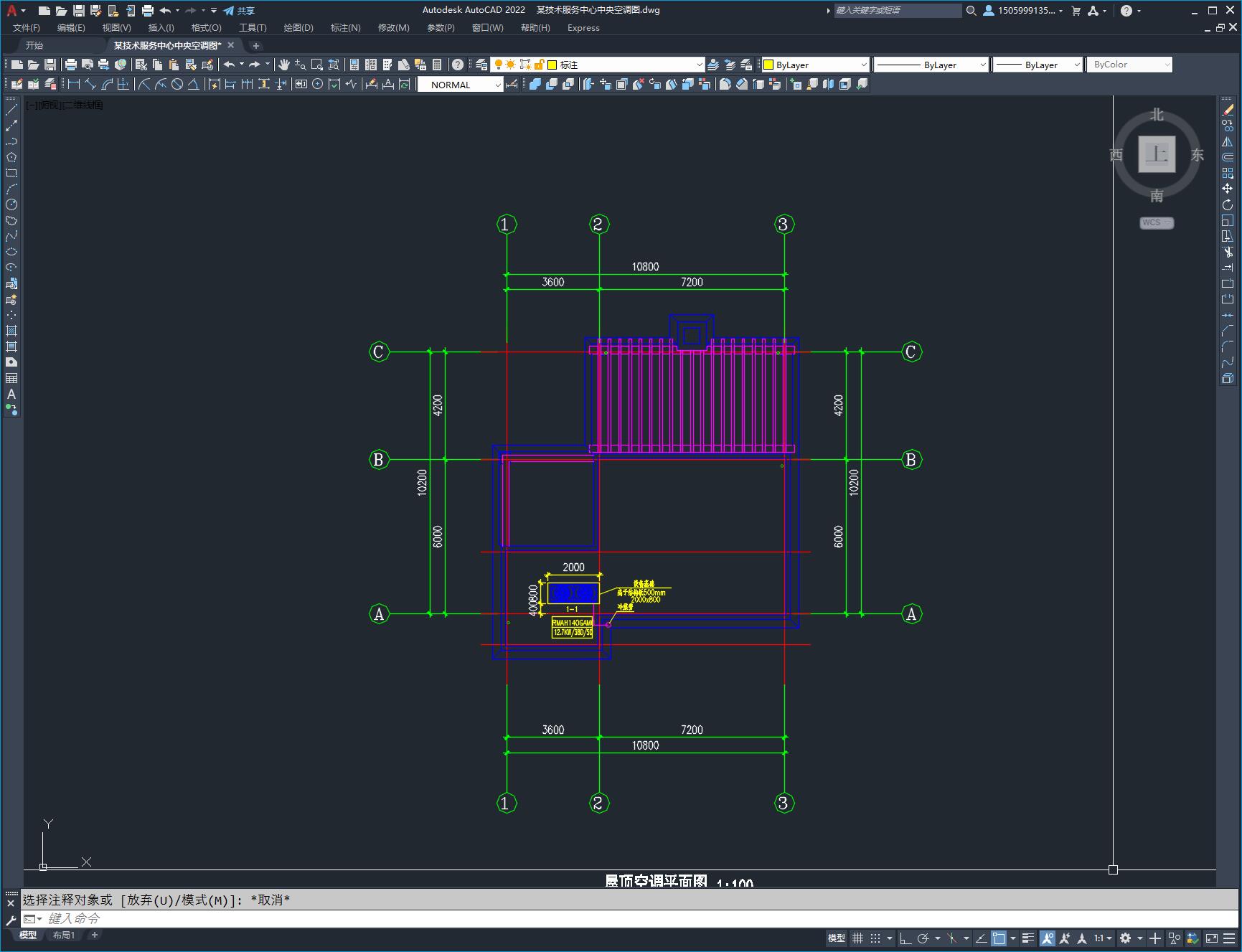

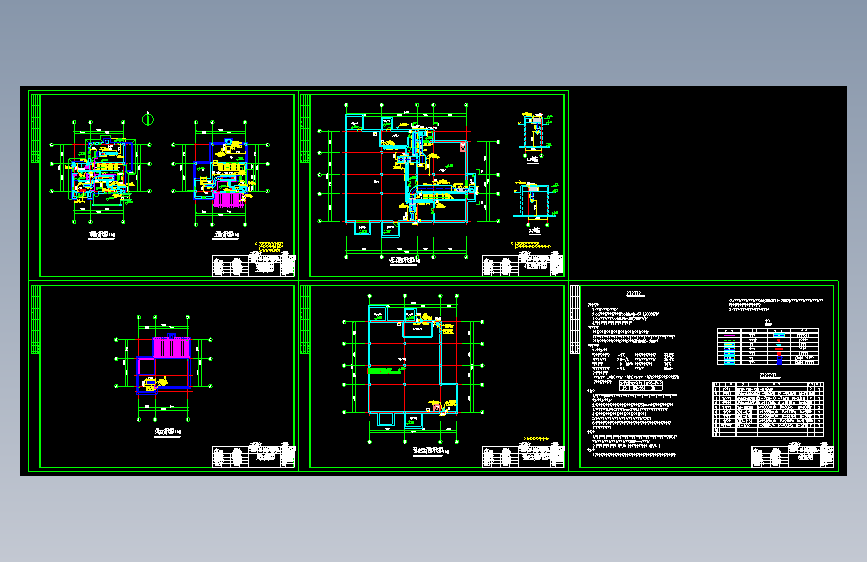

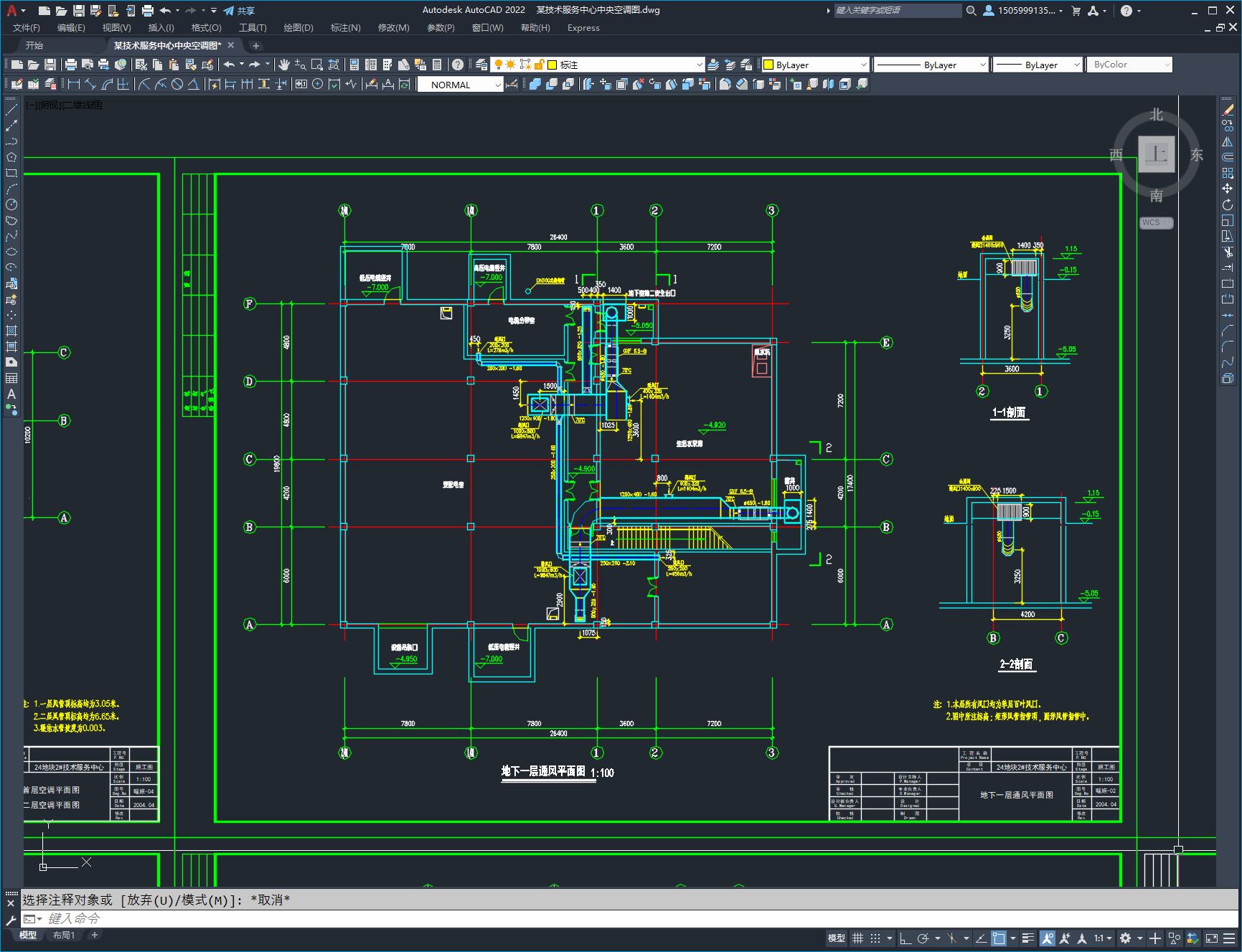

某技术服务中心中央空调图
图纸描述
本工程的设计范围为建筑物内地上部分的集中空调及地下室的通风系统。本设计采用DVM数码涡旋式多联机空调系统。室内机采用风管式，由室内控制器控制。室外机放置于屋顶，由中央控制器控制。 通风空调管道采用镀锌铁皮制作，并用难燃橡塑板保温，厚30mm。局部支风管采用保温软管。冷凝水管可采用UPVC管，采用5mm厚的PEF保温材料保温。冷媒管采用铜管，。
下载需要45金币
立即下载 收藏
图纸信息
作者
福咕
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某技术服务中心中央空调图.dwg | 369.94K |
