内容简介 管道设计压力：中压管道（调压器前）0.2MPa;低压管道（调压器后）5000Pa； 管道设计温度: PE管 －20℃～40℃ ，钢管50℃ 连接方式： 埋地：PE管D≥90宜用热熔连接，D＜90宜用电熔连接；无缝钢管采用焊接连接； 地上:室内镀锌钢管采用丝扣连接；室外镀锌钢管采用焊接连接或丝扣连接（镀锌钢管管件严禁采用焊接）， 无缝钢管采用焊接连接；

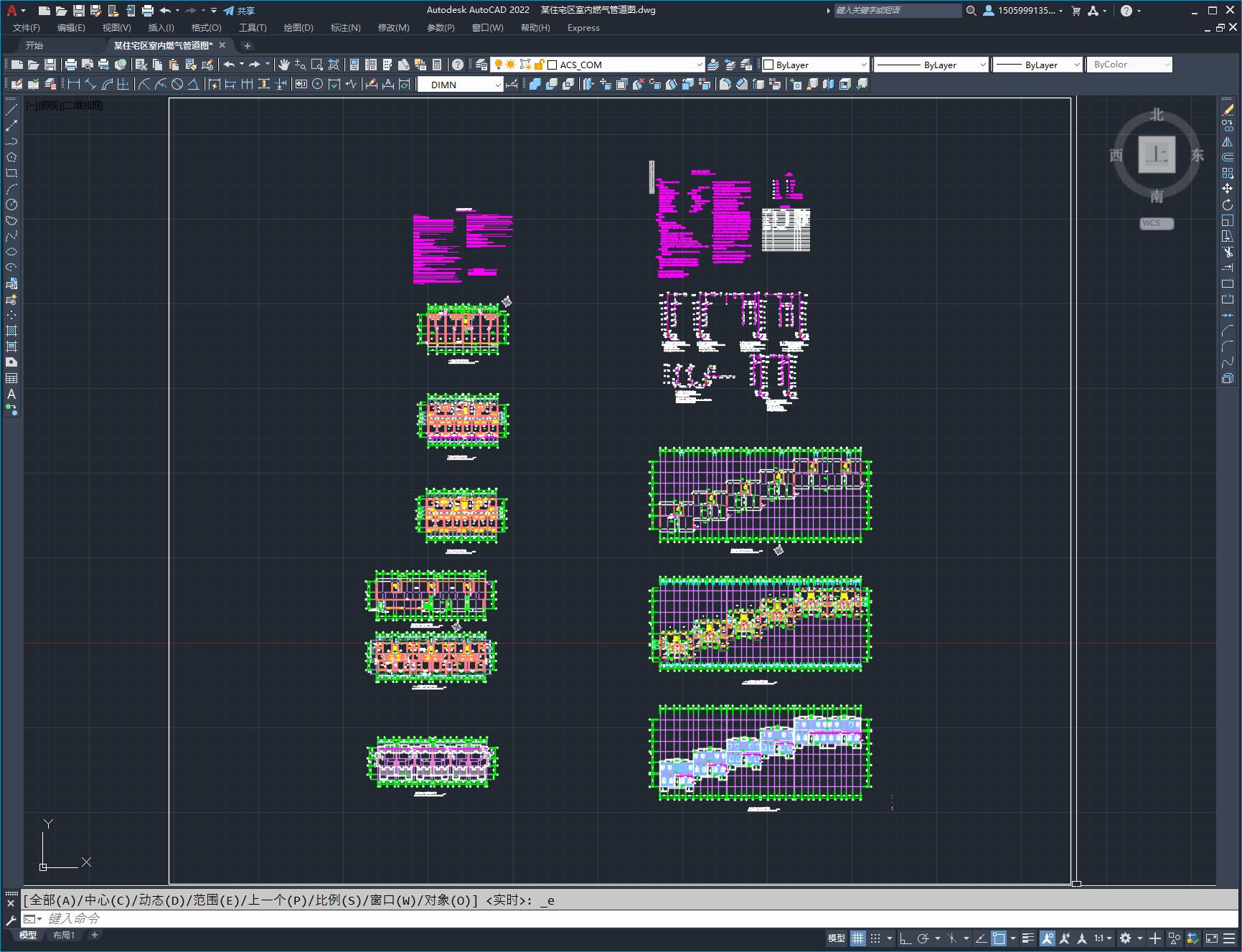

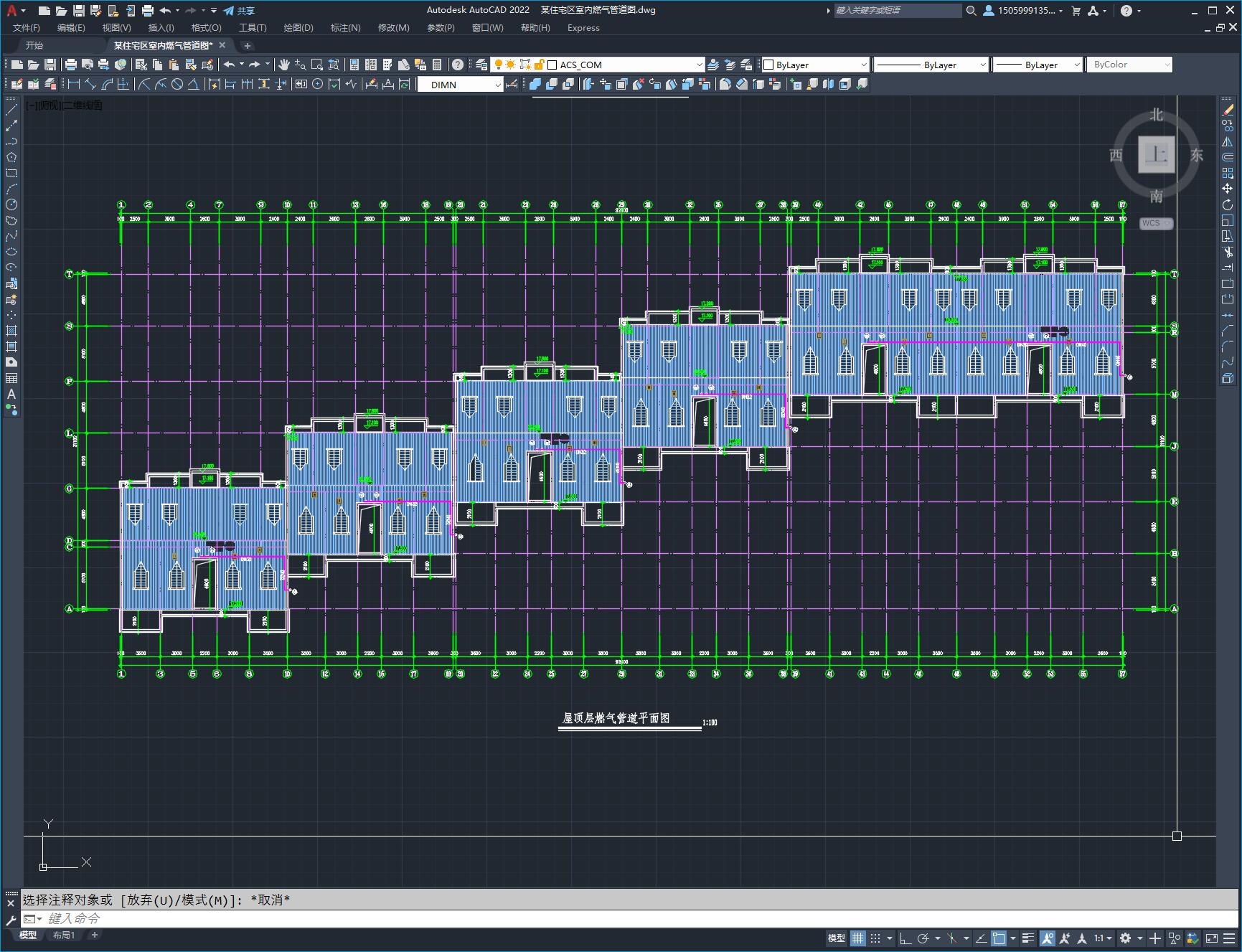

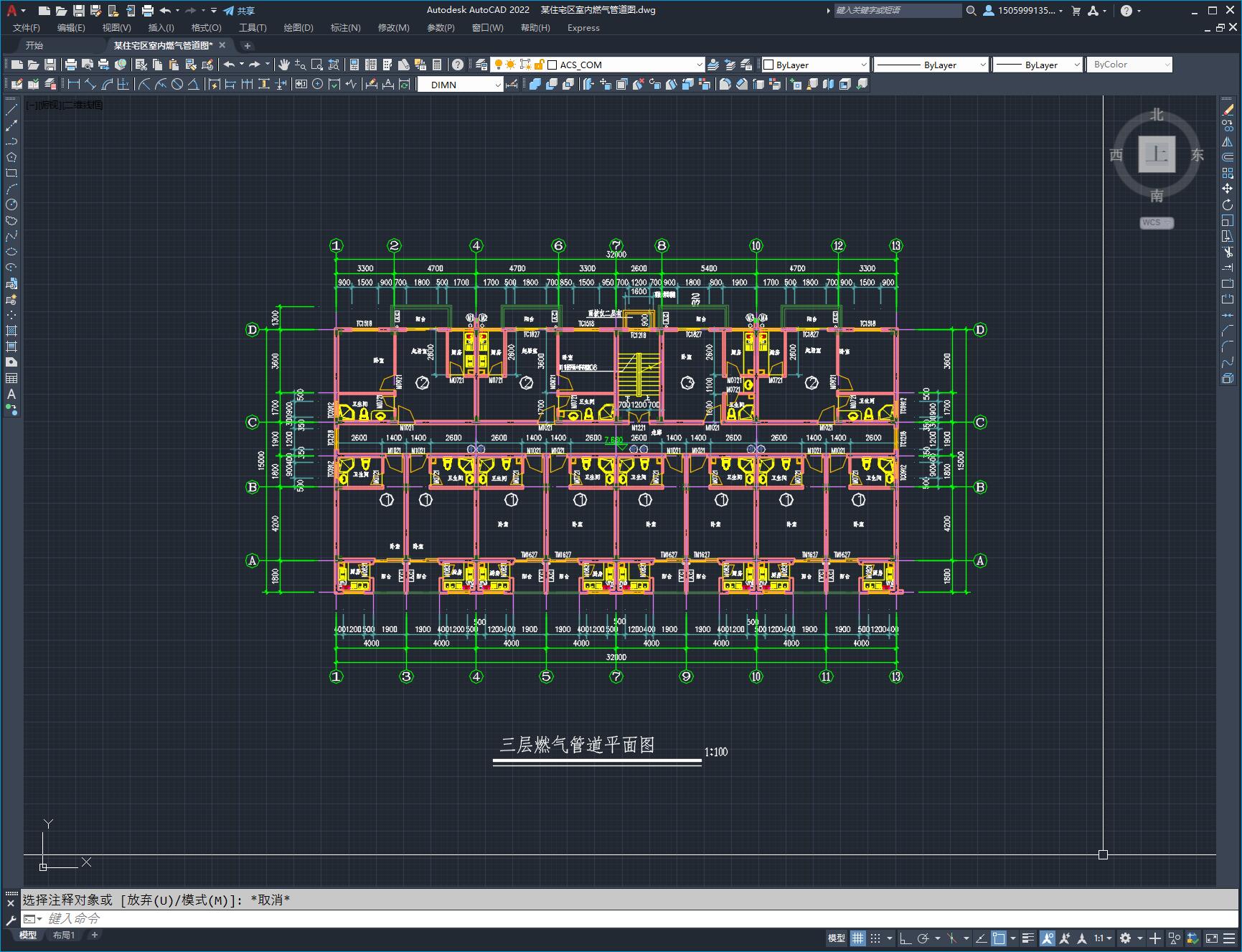

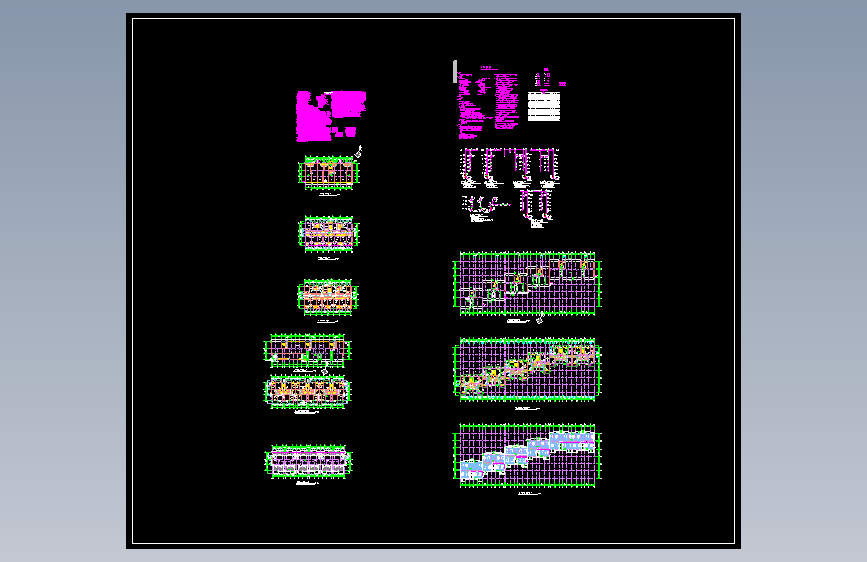

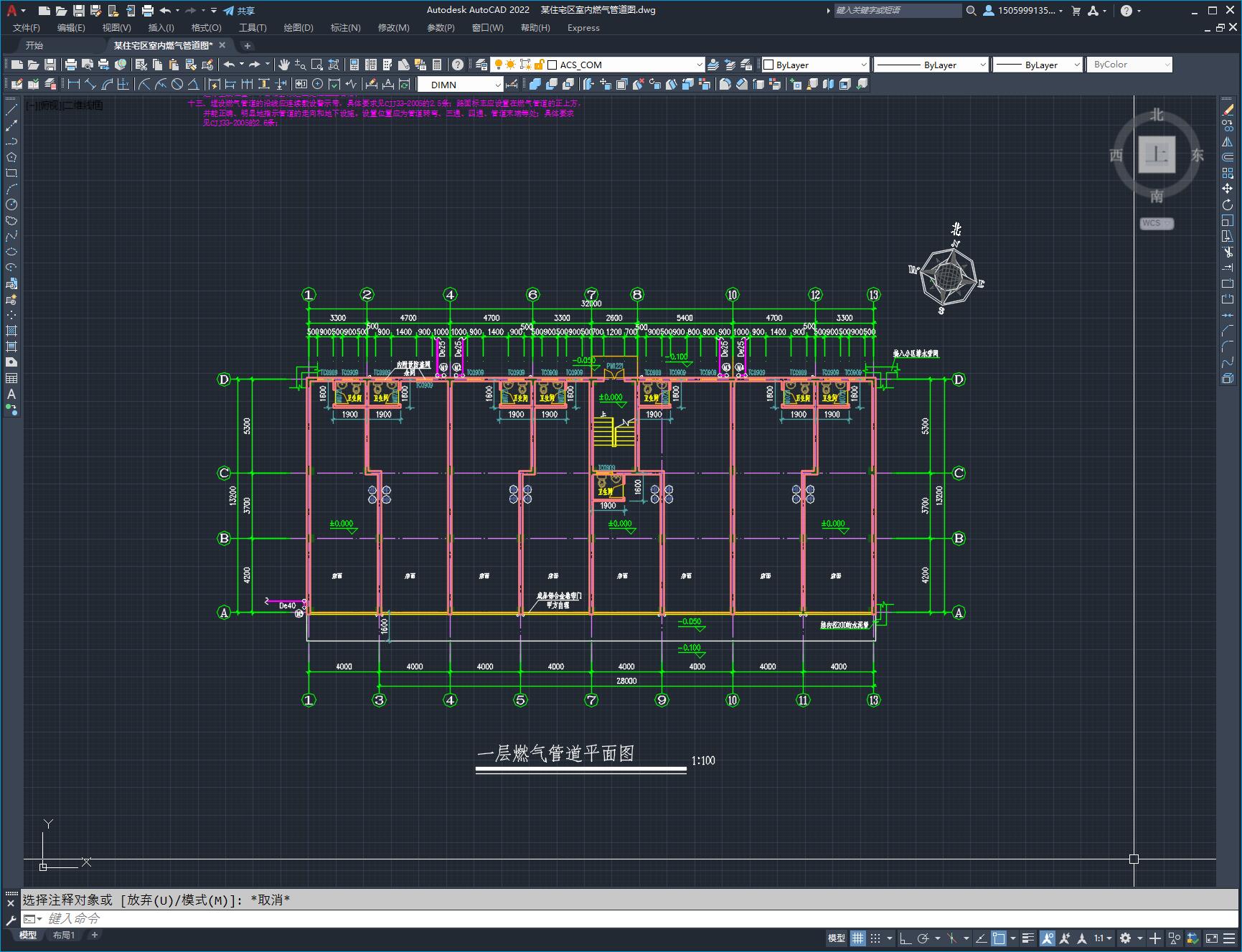

某住宅区室内燃气管道图
图纸描述
内容简介 管道设计压力：中压管道（调压器前）0.2MPa;低压管道（调压器后）5000Pa； 管道设计温度: PE管 －20℃～40℃ ，钢管50℃ 连接方式： 埋地：PE管D≥90宜用热熔连接，D＜90宜用电熔连接；无缝钢管采用焊接连接； 地上:室内镀锌钢管采用丝扣连接；室外镀锌钢管采用焊接连接或丝扣连接（镀锌钢管管件严禁采用焊接）， 无缝钢管采用焊接连接；
下载需要66金币
立即下载 收藏
图纸信息
作者
WX_203040
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某住宅区室内燃气管道图.dwg | 3.03M |
