缸套专用珩磨机整体设计
图纸描述

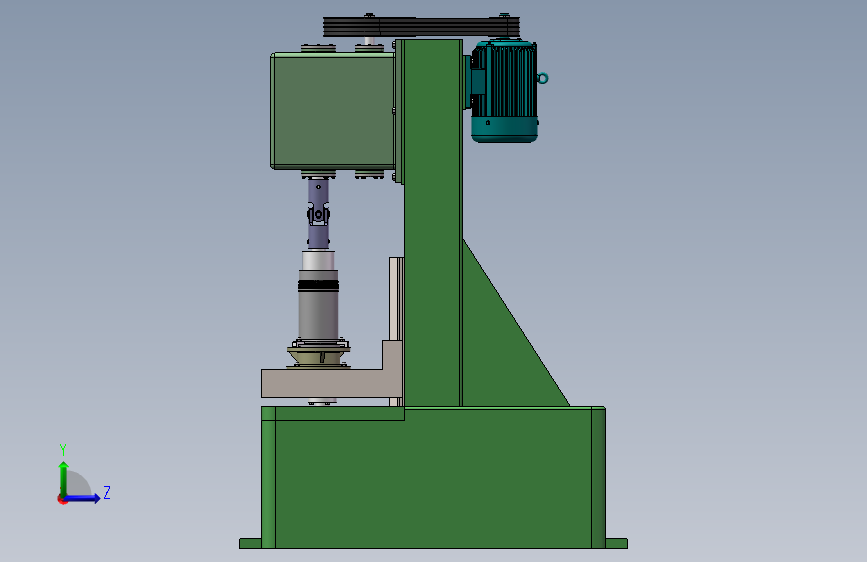

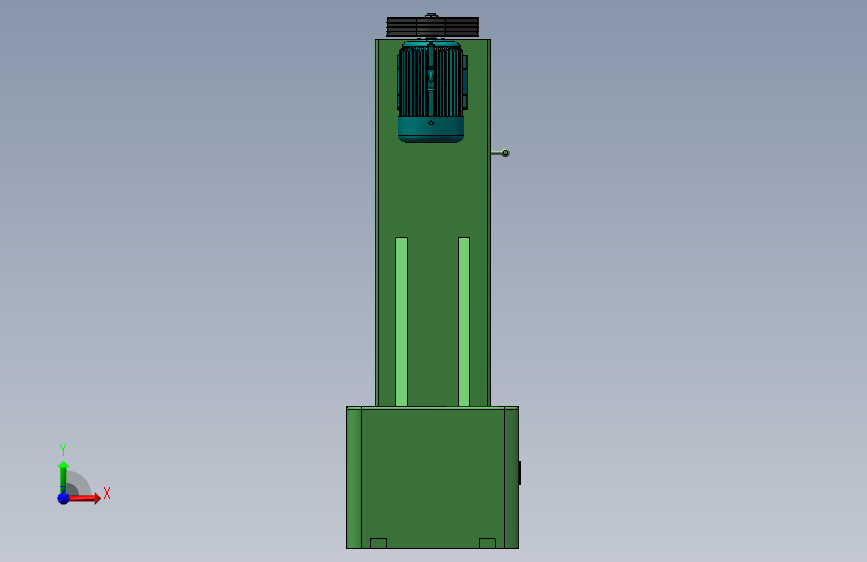

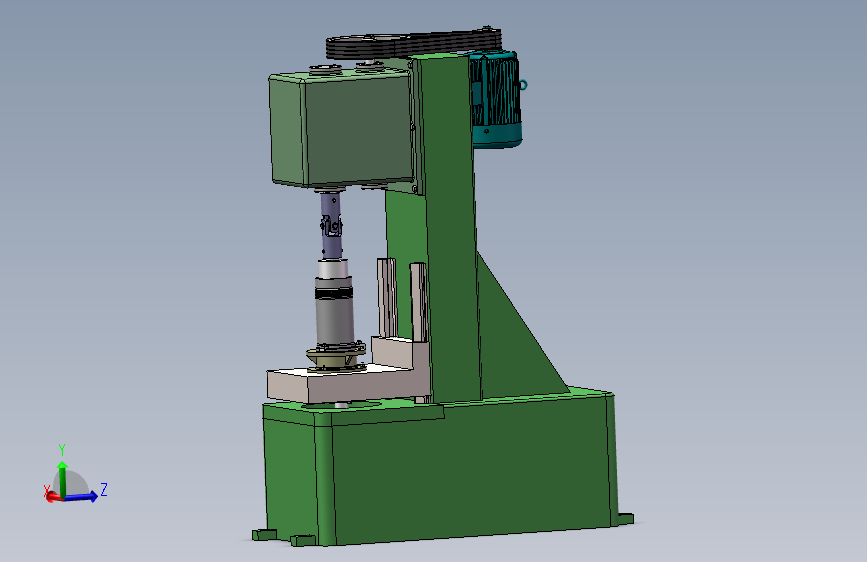

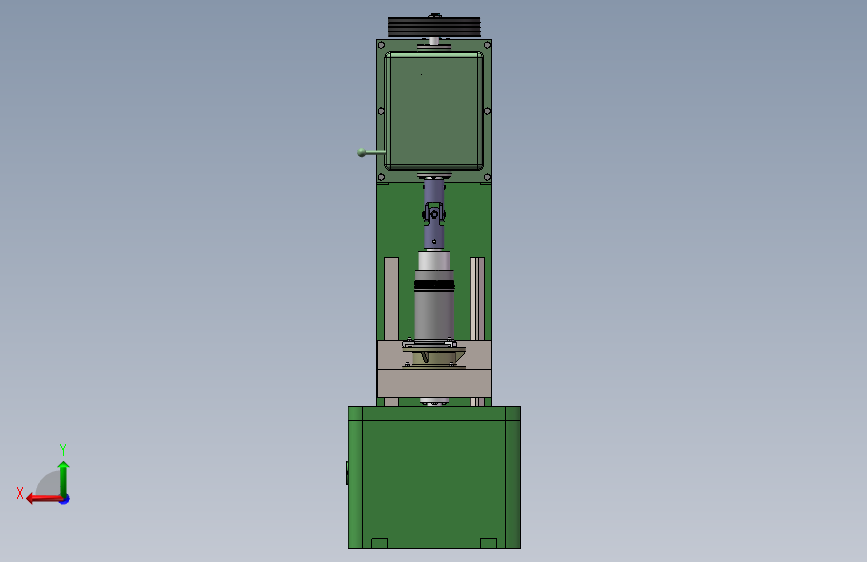

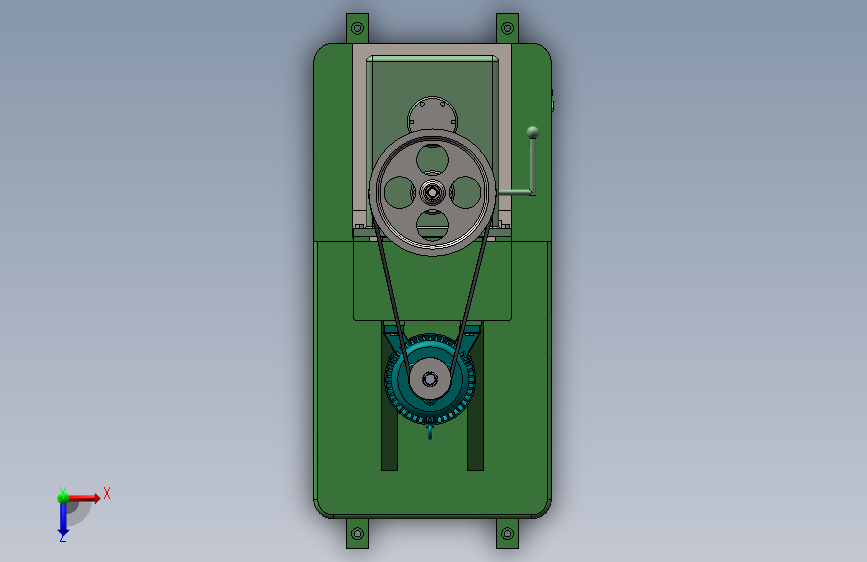

缸套专用珩磨机整体设计图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小13.29M，共计64个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,sldasm，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_203047
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  一级大齿轮.dwg | 103.28K |
| 2 | 三联齿轮.dwg | 90.78K |
| 3 | 主轴-A3.dwg | 89.09K |
| 4 | 变速箱体2.dwg | 68.00K |
| 5 | 大带轮.dwg | 88.19K |
| 6 | 定位夹具.dwg | 80.78K |
| 7 | 缸套专用珩磨机装配图.dwg | 339.44K |
| 8 |  4槽大带轮.SLDPRT | 414.50K |
| 9 | 4槽小带轮.SLDPRT | 504.00K |
| 10 | 一级大齿轮.SLDPRT | 751.50K |
| 11 | 万向节.SLDPRT | 539.50K |
| 12 |  万向节2.SLDASM | 220.00K |
| 13 | 万向节2.SLDPRT | 526.50K |
| 14 | 万向节上下.SLDPRT | 275.50K |
| 15 | 万向节中.SLDPRT | 300.50K |
| 16 | 三相异步电机2.SLDPRT | 1.63M |
| 17 | 三级齿轮.SLDPRT | 715.00K |
| 18 | 三联齿轮.SLDASM | 684.00K |
| 19 | 三联齿轮.SLDPRT | 612.00K |
| 20 | 三联齿轮2.SLDPRT | 660.00K |
| 21 | 三角导轨.SLDPRT | 156.00K |
| 22 | 二级齿轮.SLDPRT | 669.00K |
| 23 | 六角头螺栓M10×40.SLDPRT | 298.50K |
| 24 | 六角头螺栓M12.SLDPRT | 303.00K |
| 25 | 六角头螺栓M14.SLDPRT | 302.00K |
| 26 | 六角头螺栓M6.SLDPRT | 325.50K |
| 27 | 六角螺母M10.SLDPRT | 191.00K |
| 28 | 减速箱.SLDPRT | 397.00K |
| 29 | 卡簧大.SLDPRT | 149.50K |
| 30 | 卡簧小.SLDPRT | 154.00K |
| 31 | 压板.SLDPRT | 180.00K |
| 32 | 双头螺栓.SLDPRT | 158.00K |
| 33 | 变速箱体.SLDPRT | 382.00K |
| 34 | 圆螺母M24×1．5.SLDPRT | 209.00K |
| 35 | 圆螺母M33×1．5.SLDPRT | 197.50K |
| 36 | 大轴承盖.SLDPRT | 186.00K |
| 37 | 大轴承透盖.SLDPRT | 205.00K |
| 38 | 套.SLDPRT | 234.00K |
| 39 | 套筒.SLDPRT | 139.00K |
| 40 | 定位座.SLDPRT | 303.00K |
| 41 | 导轨.SLDPRT | 157.00K |
| 42 | 小轴承盖.SLDPRT | 191.50K |
| 43 | 小轴承透盖.SLDPRT | 207.00K |
| 44 | 工作台.SLDPRT | 255.50K |
| 45 | 床身2.SLDPRT | 1.37M |
| 46 | 气缸套.SLDPRT | 686.50K |
| 47 | 油缸.SLDPRT | 150.50K |
| 48 | 活塞.SLDPRT | 146.00K |
| 49 | 深沟球轴承6207.SLDPRT | 630.00K |
| 50 | 珩磨头.SLDPRT | 150.50K |
| 51 | 皮带.SLDPRT | 169.00K |
| 52 | 盖板.SLDPRT | 139.50K |
| 53 | 缸套专用珩磨机.SLDASM | 3.20M |
| 54 | 角接触球轴承7210C.SLDPRT | 379.00K |
| 55 | 输入轴.SLDPRT | 291.00K |
| 56 | 输出轴.SLDPRT | 224.50K |
| 57 | 销.SLDPRT | 149.00K |
| 58 | 齿轮中.SLDPRT | 426.00K |
| 59 | 齿轮右.SLDPRT | 353.00K |
| 60 | 齿轮左.SLDPRT | 332.00K |
| 61 |  外文翻译.doc | 63.50K |
| 62 | 开题报告.doc | 62.00K |
| 63 | 缸套专用珩磨机设任务书.doc | 42.00K |
| 64 | 缸套专用珩磨机设计说明书2.doc | 1.11M |
