四孔长方形垫片冲压模具设计冲孔落料级进模聚力设计图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小680.98KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
四孔长方形垫片冲压模具设计冲孔落料级进模聚力设计
图纸描述
四孔长方形垫片冲压模具设计冲孔落料级进模聚力设计图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小680.98KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要220金币
立即下载 收藏
图纸信息
作者
AwesomeSeeker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

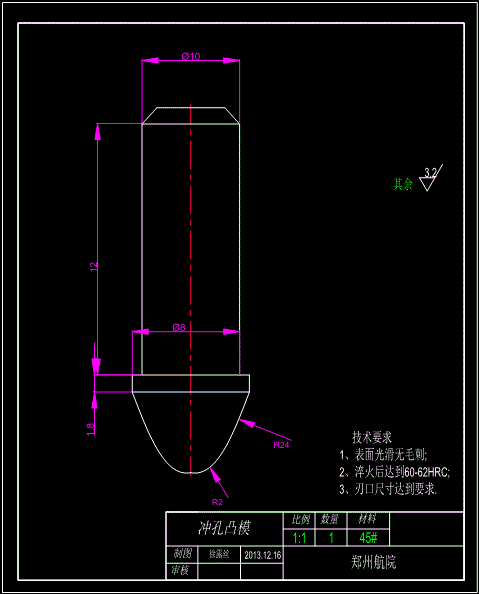

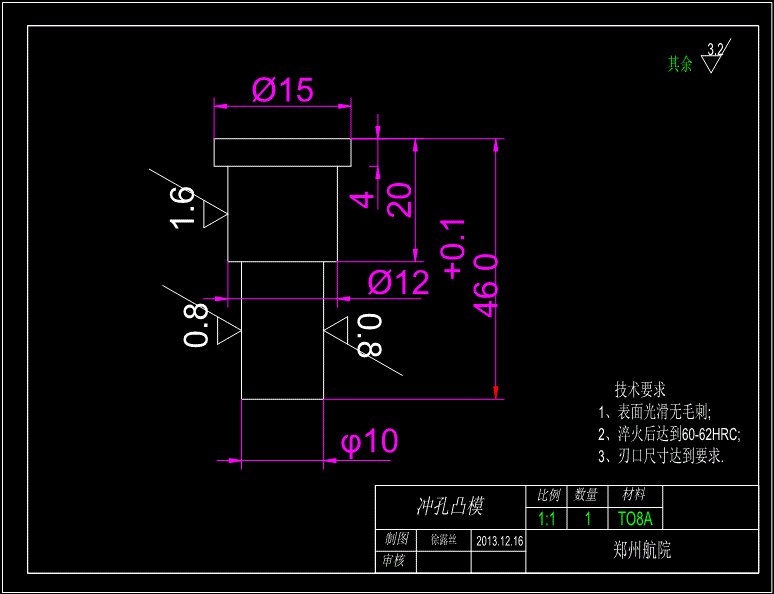

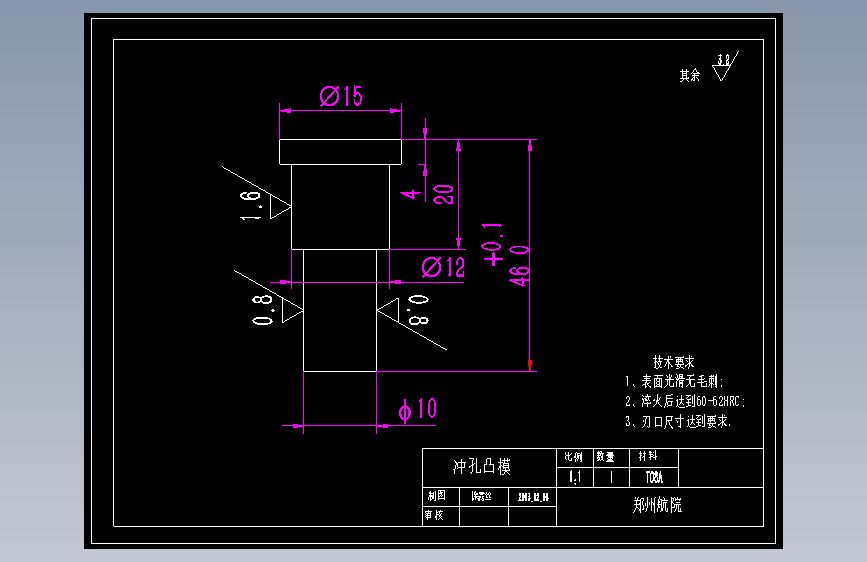

| 1 |  冲孔凸模.dwg | 42.75K |

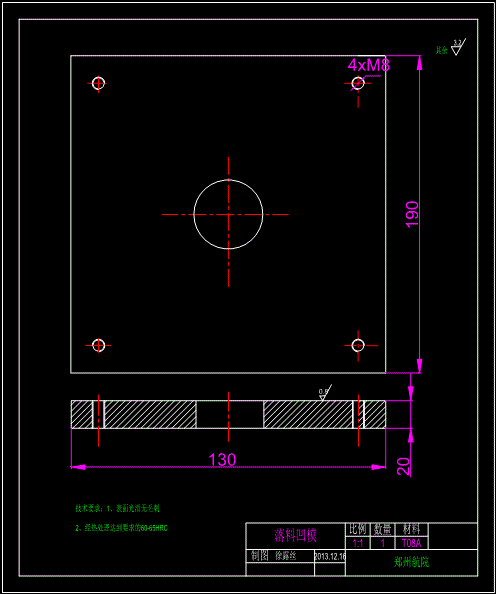

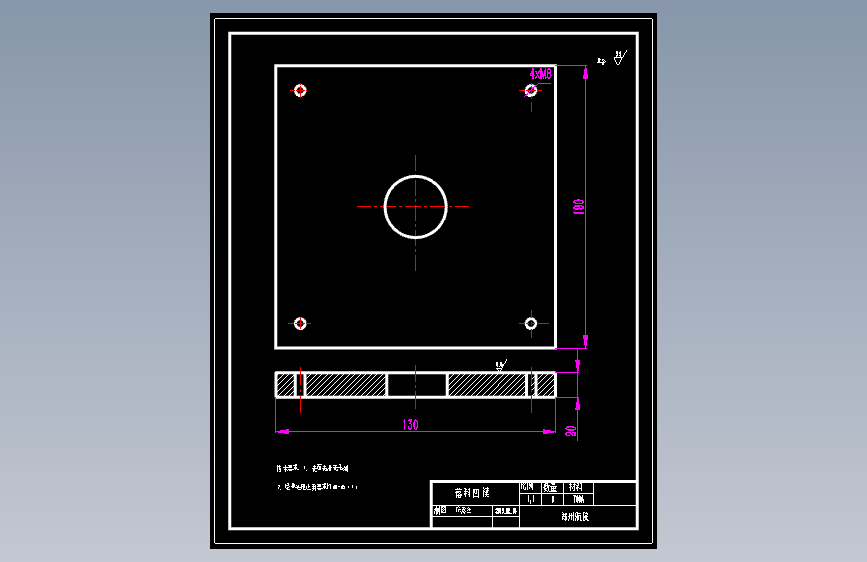

| 2 | 凹模.dwg | 49.39K |

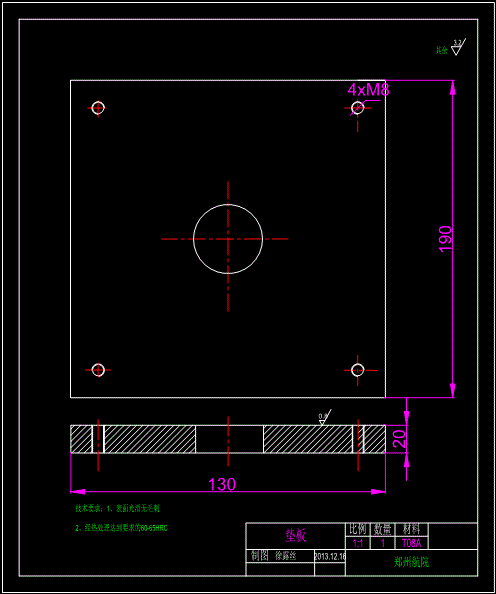

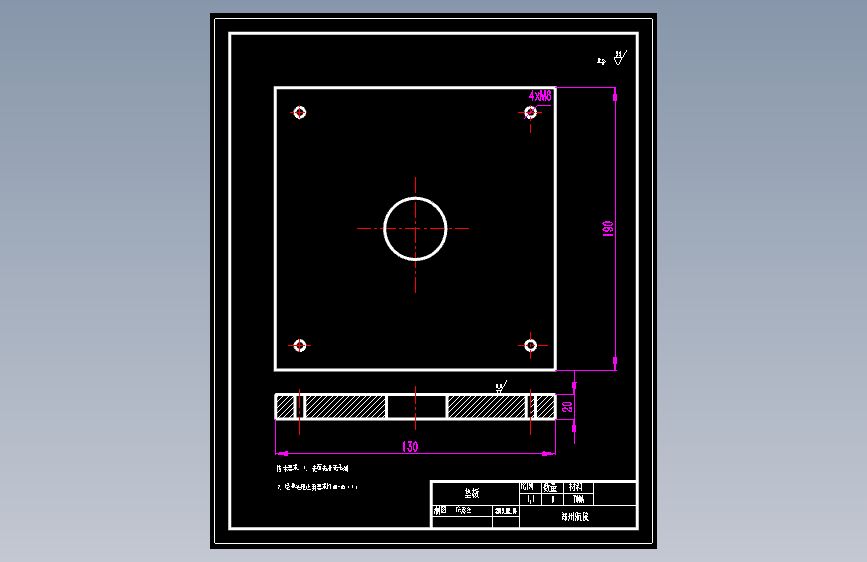

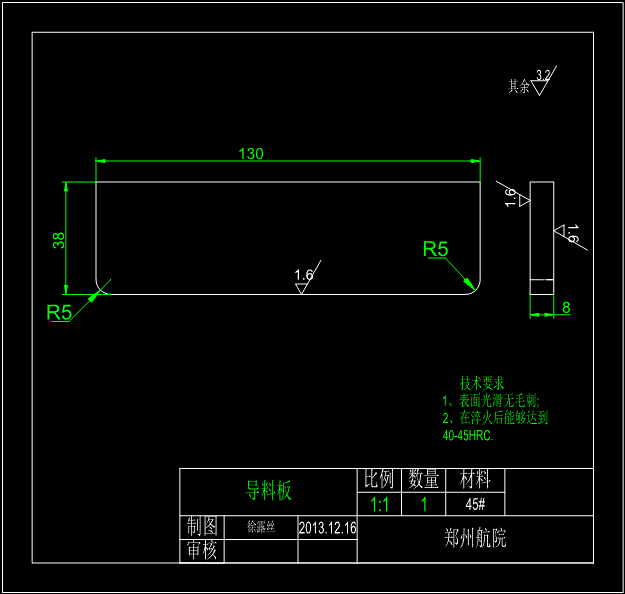

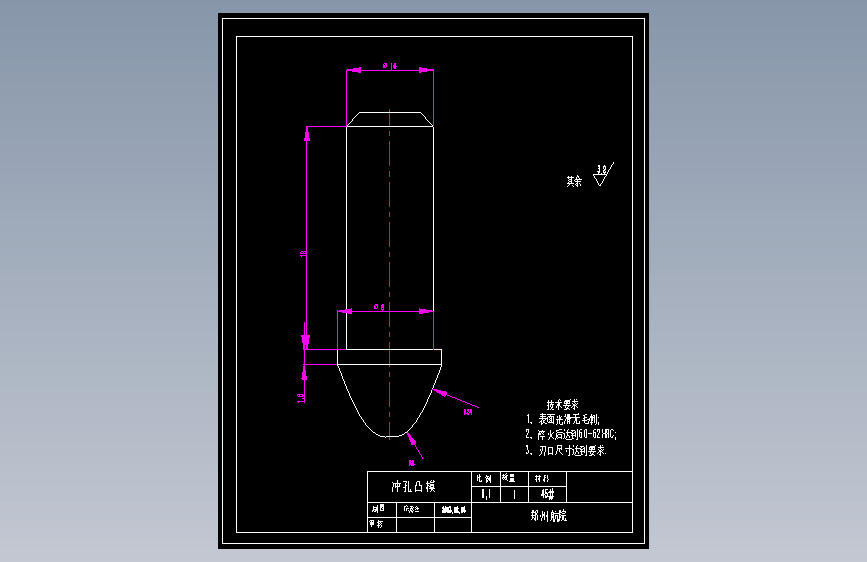

| 3 | 垫板.dwg | 46.95K |
| 4 | 导料板.dwg | 35.93K |
| 5 | 导正销.dwg | 50.20K |

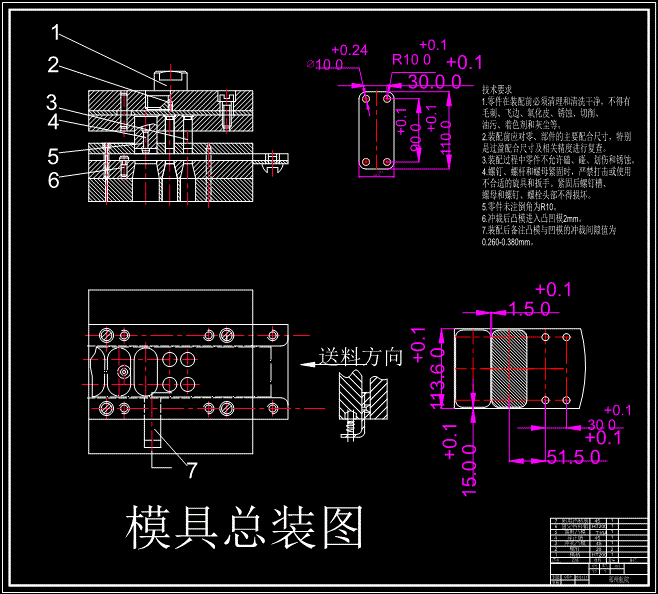

| 6 | 模具总装配图.dwg | 203.18K |

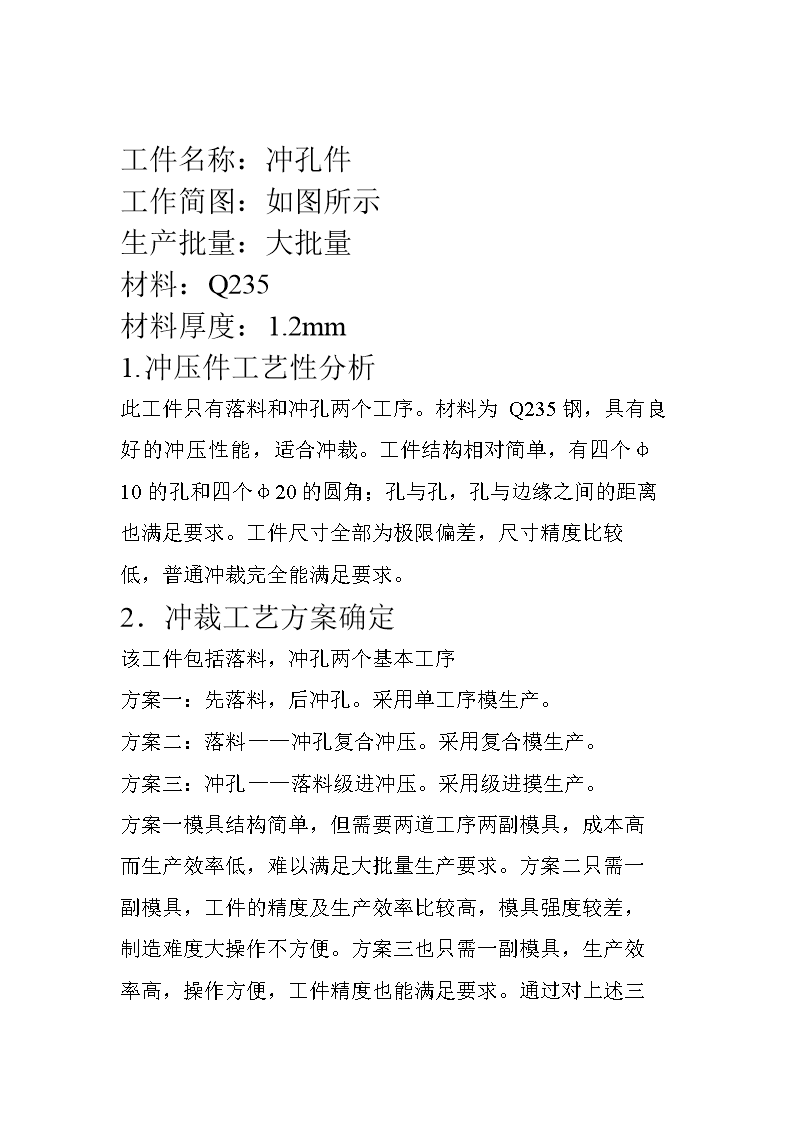

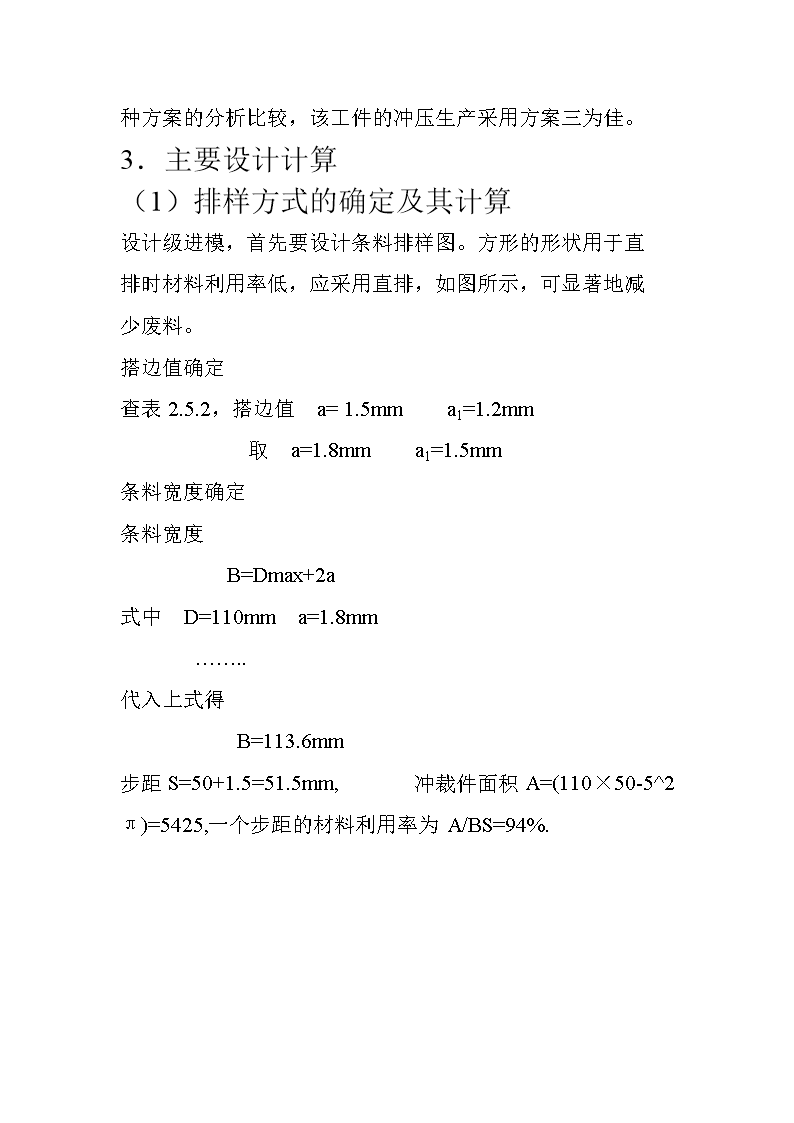

| 7 |  设计说明书.doc | 435.00K |
| 8 | 设计说明书_doc.txt | 6.88K |
