转速器盘加工工艺规程及专用夹具设计【三套钻铣夹具设计】
图纸描述

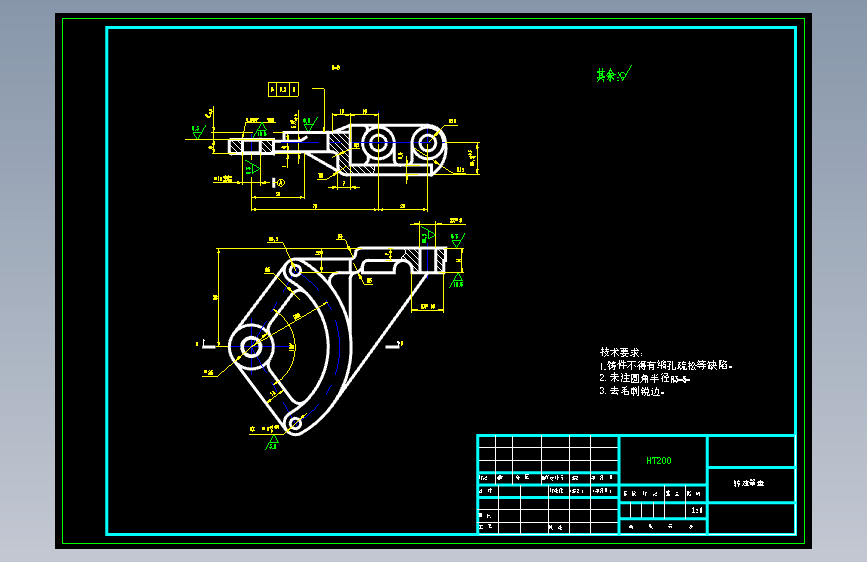

转速器盘加工工艺规程及专用夹具设计【三套钻铣夹具设计】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.6M，共计13个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
雍兵
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  工序卡片.doc | 341.50K |
| 2 | 工艺过程卡片.doc | 63.00K |

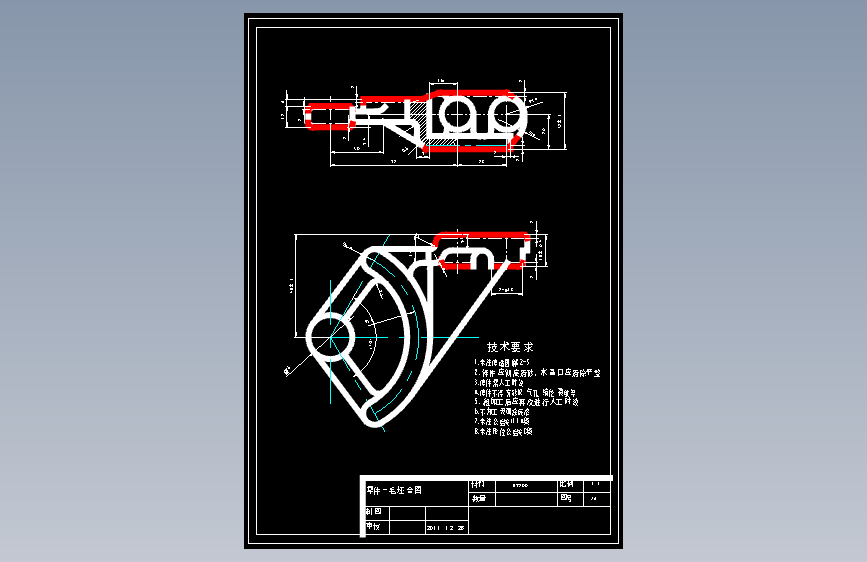

| 3 |  毛坯图.dwg | 111.16K |

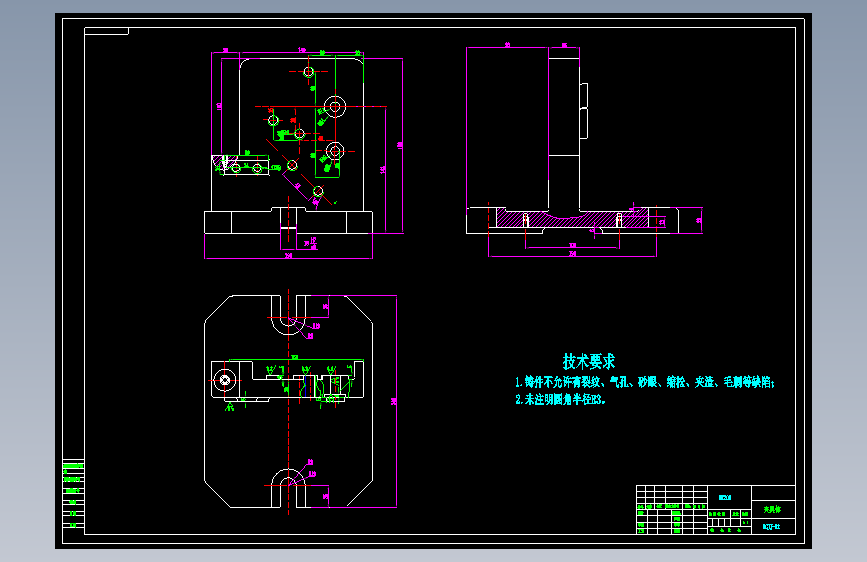

| 4 | 钻6孔-夹具体.dwg | 27.06K |

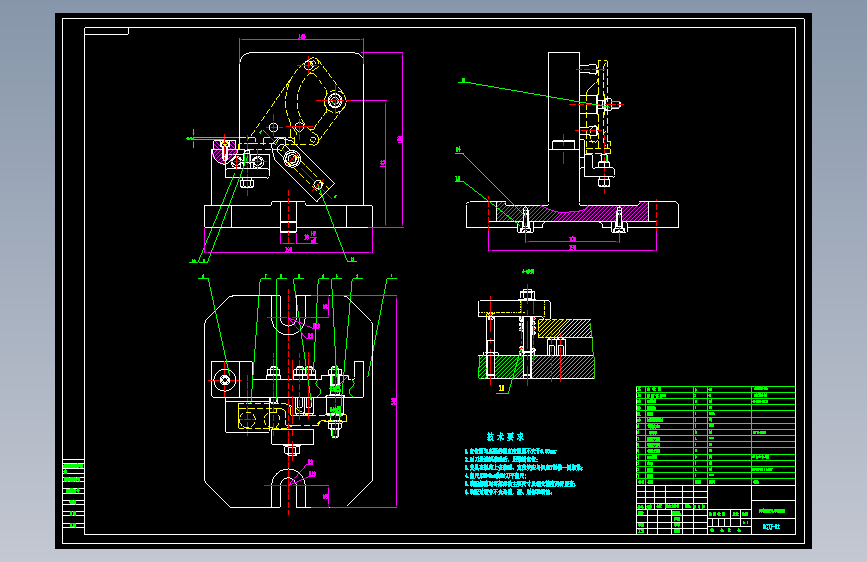

| 5 | 钻6孔-夹具装配图.dwg | 73.17K |
| 6 | 钻6孔-说明书.doc | 109.50K |
| 7 | 钻扩铰10孔-夹具体.dwg | 96.94K |
| 8 | 钻扩铰10孔-夹具装配图.dwg | 77.70K |
| 9 | 钻扩铰10孔-说明书.doc | 2.18M |

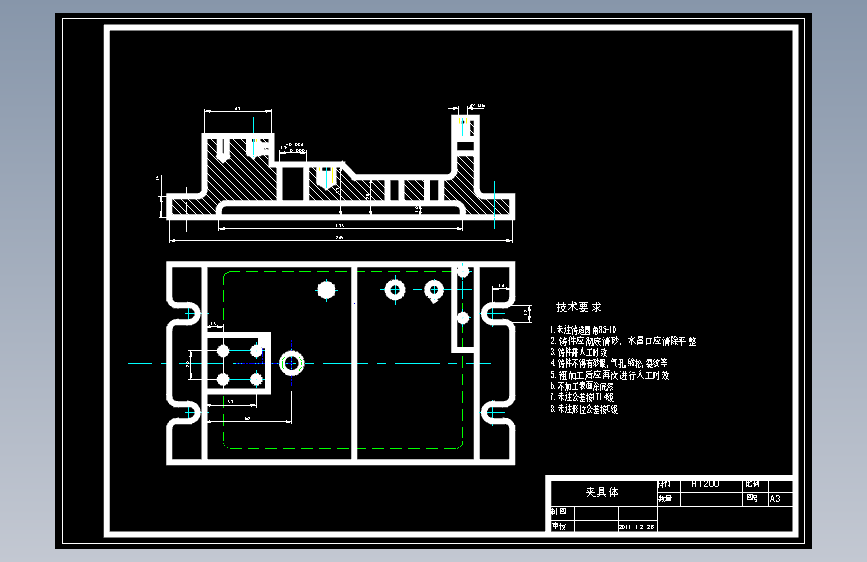

| 10 | 铣面-夹具体零件图.dwg | 134.06K |
| 11 | 铣面-夹具装配.dwg | 177.16K |
| 12 | 铣面-说明书.doc | 1.52M |
| 13 | 零件图.dwg | 77.82K |
