拨叉加工工艺及钻扩φ55孔夹具设计
图纸描述
拨叉加工工艺及钻扩φ55孔夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小556.95KB，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202955
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

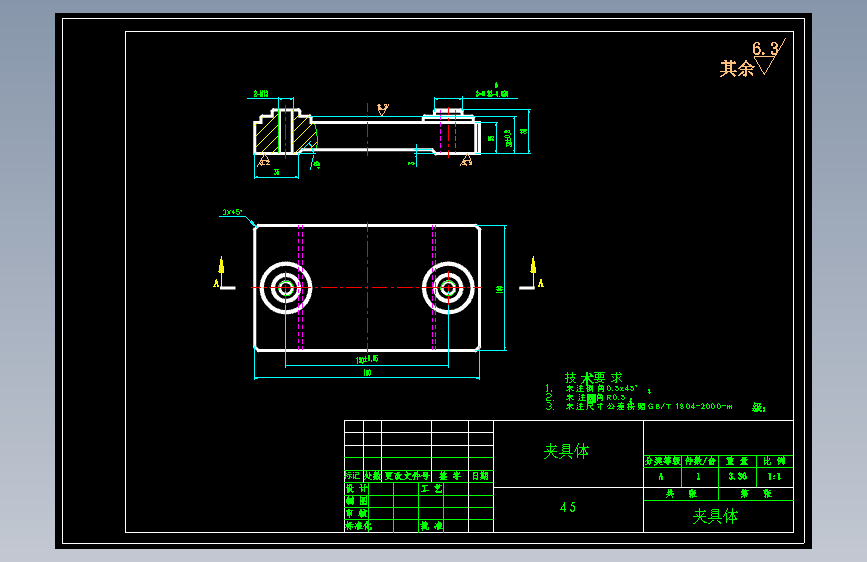

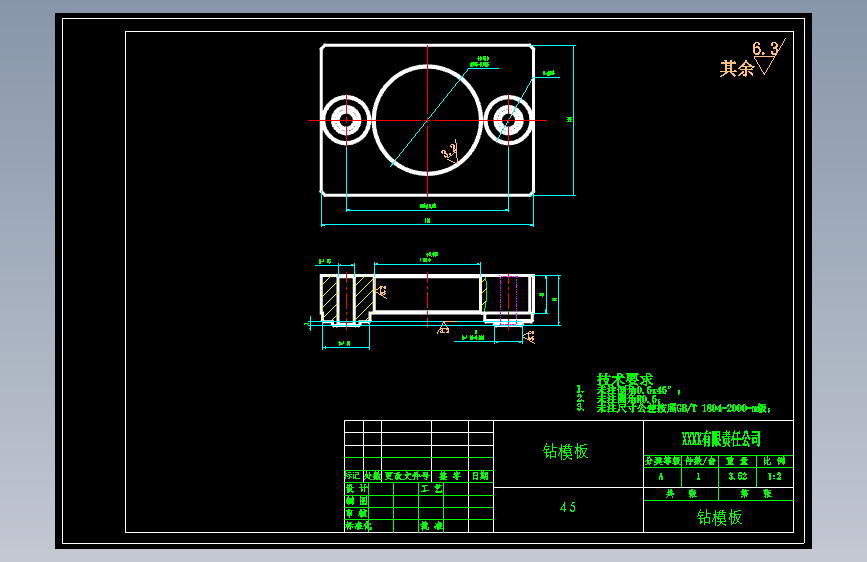

| 1 |  夹具体.dwg | 120.75K |

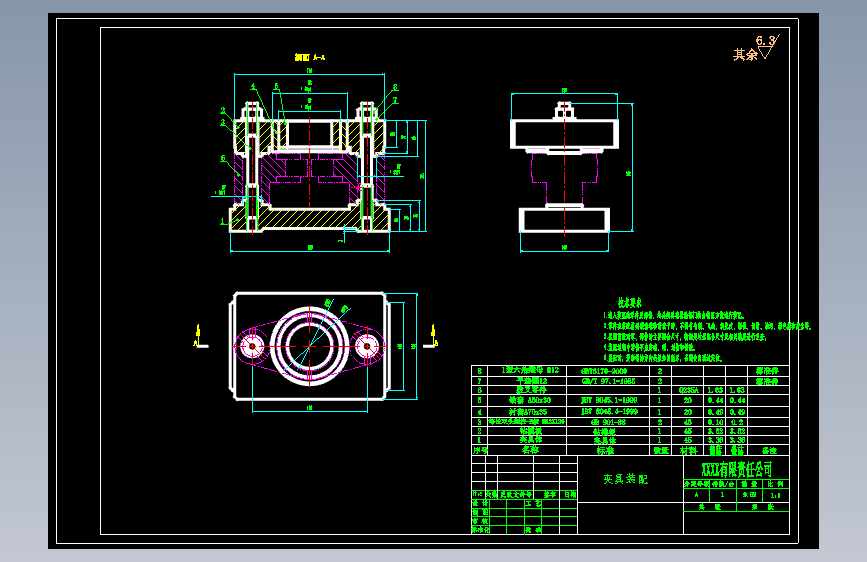

| 2 | 夹具装配.dwg | 171.16K |

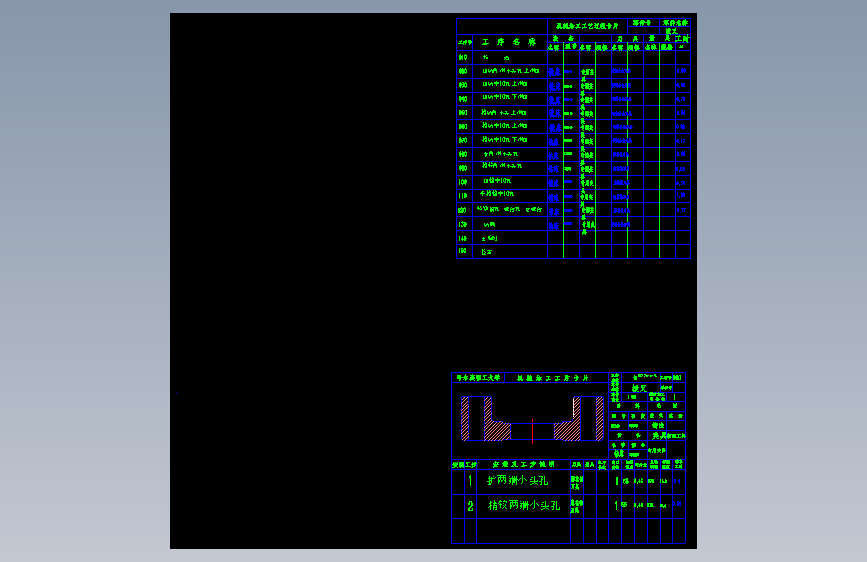

| 3 | 工序卡和工艺卡片.dwg | 56.22K |
| 4 |  拨叉夹具调试说明.xls | 91.00K |
| 5 | 拨叉零件图.dwg | 39.37K |

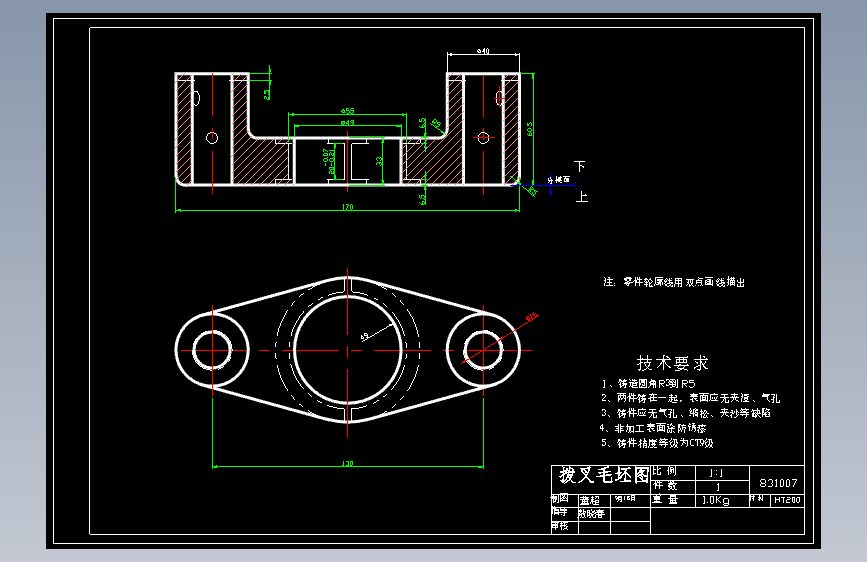

| 6 | 毛坯图.dwg | 48.14K |
| 7 |  课程设计拨叉设计说明书.doc | 514.92K |
| 8 | 钻模板.dwg | 121.69K |
