变速器轴承外壳加工工艺及钻φ10孔夹具设计
图纸描述

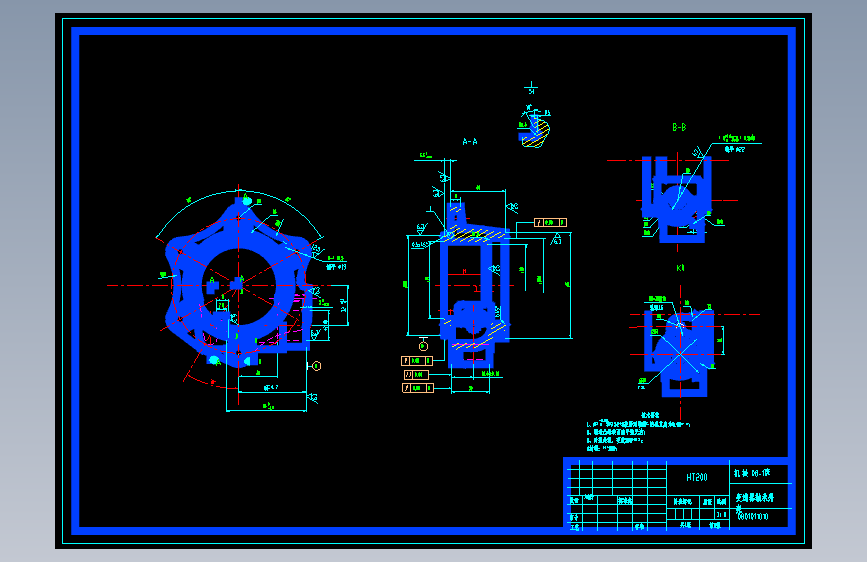

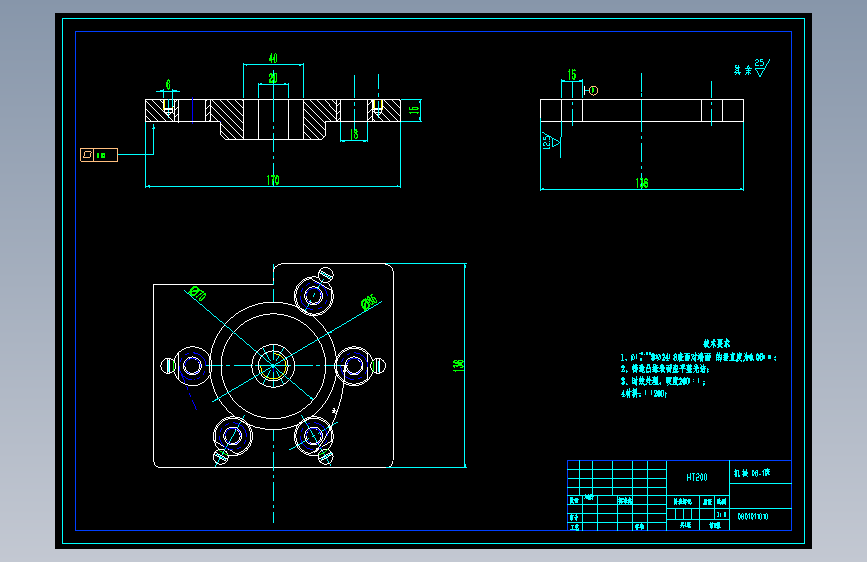

变速器轴承外壳加工工艺及钻φ10孔夹具设计图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小1.41M，共计17个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
王露
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  变速器轴承外壳的加工工艺规程及夹具设计.doc | 8.00M |
| 2 | 工艺过程卡.doc | 30.00K |
| 3 | 说明书.doc | 169.00K |
| 4 |  压板.dwg | 82.66K |

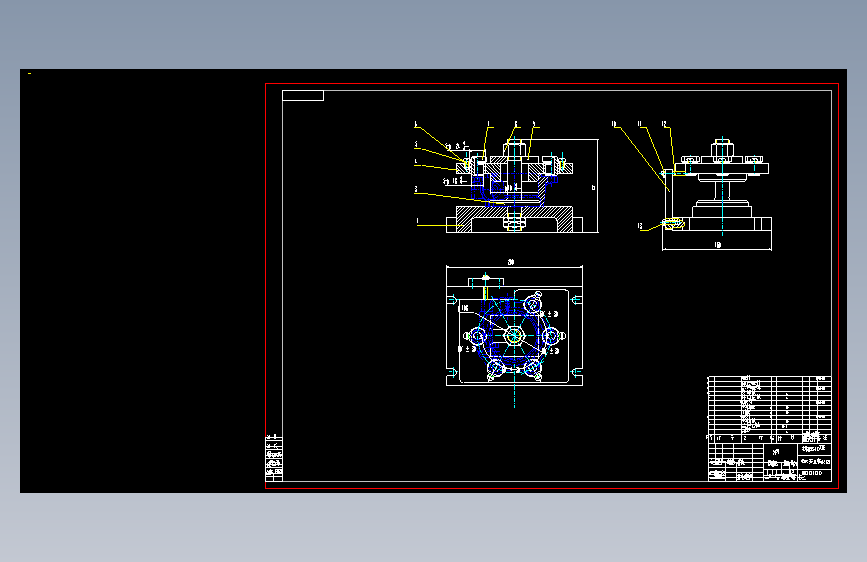

| 5 | 夹具装配图.dwg | 170.69K |

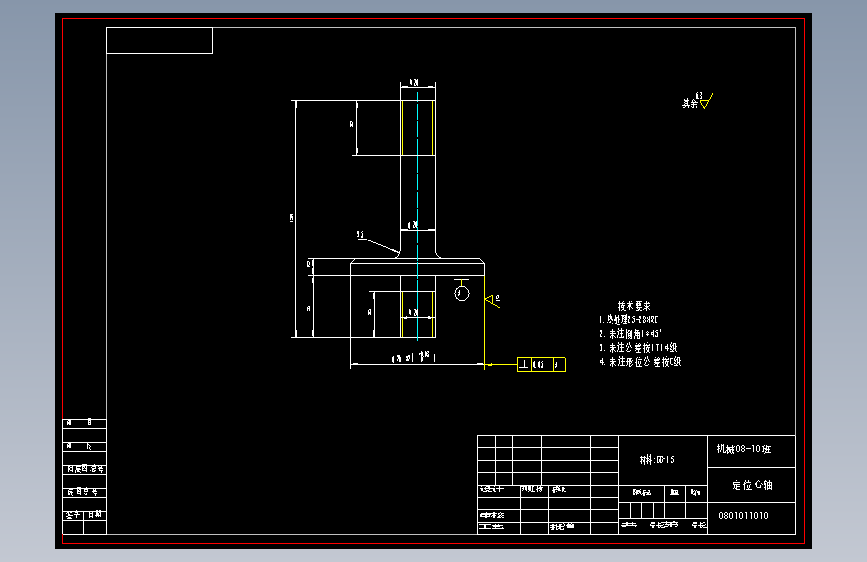

| 6 | 定位心轴.dwg | 96.49K |
| 7 | 底座.dwg | 60.77K |
| 8 | 毛坯图.dwg | 110.06K |
| 9 | 钻模板.dwg | 114.71K |

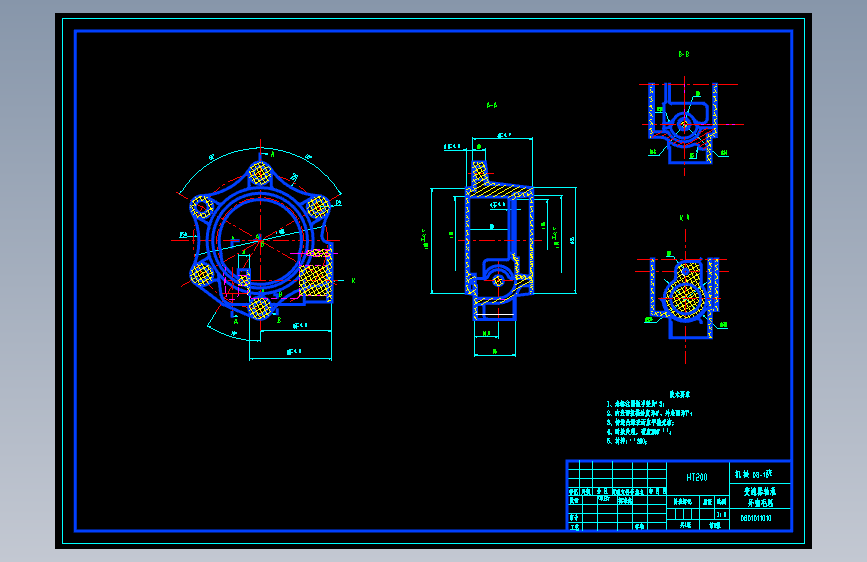

| 10 | 零件图.dwg | 152.31K |
| 11 | 工序卡片-1.doc | 1.05M |
| 12 | 工序卡片－2.doc | 1.03M |
| 13 | 工序卡片－3.doc | 939.50K |
| 14 | 工序卡片－4.doc | 1.12M |
| 15 | 工序卡片－5.doc | 842.50K |
| 16 | 工序卡片－6.doc | 1.44M |
| 17 | 工序卡片－7.doc | 1.37M |
