后托架加工工艺及钻三杠孔夹具设计【含三维PROE】
图纸描述

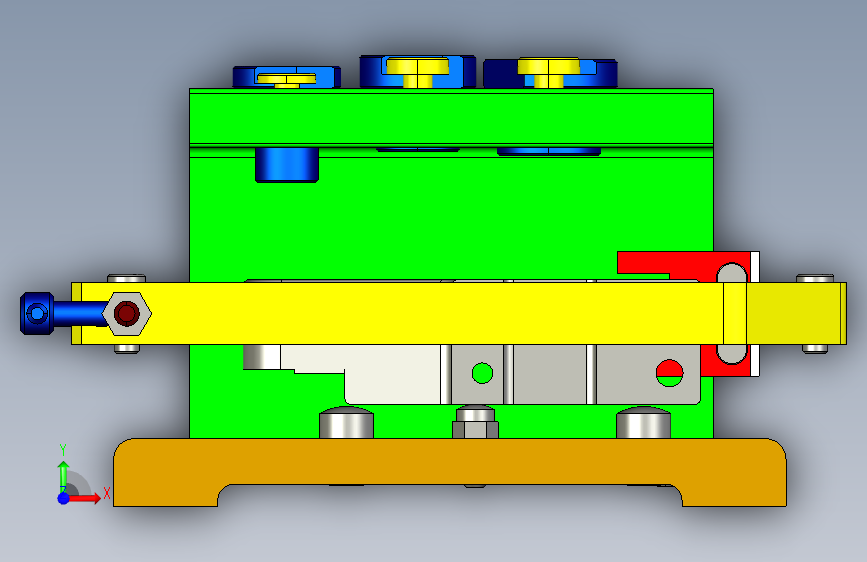

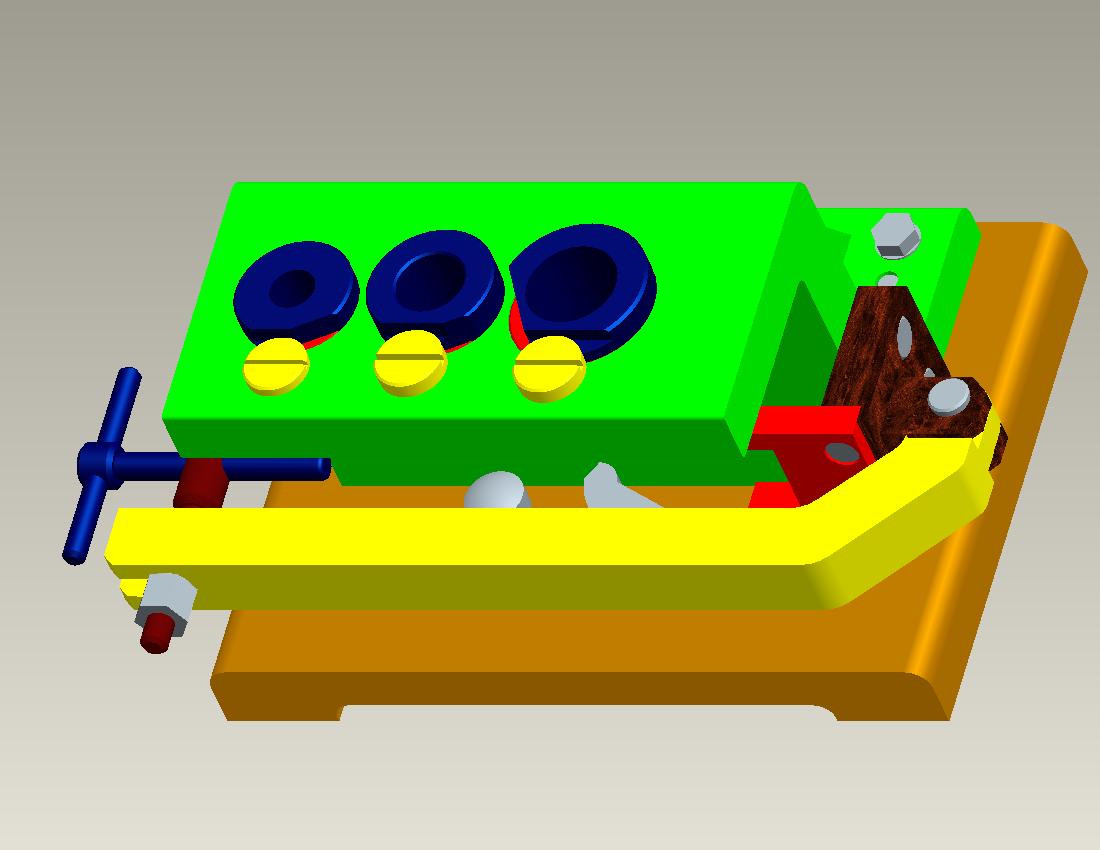

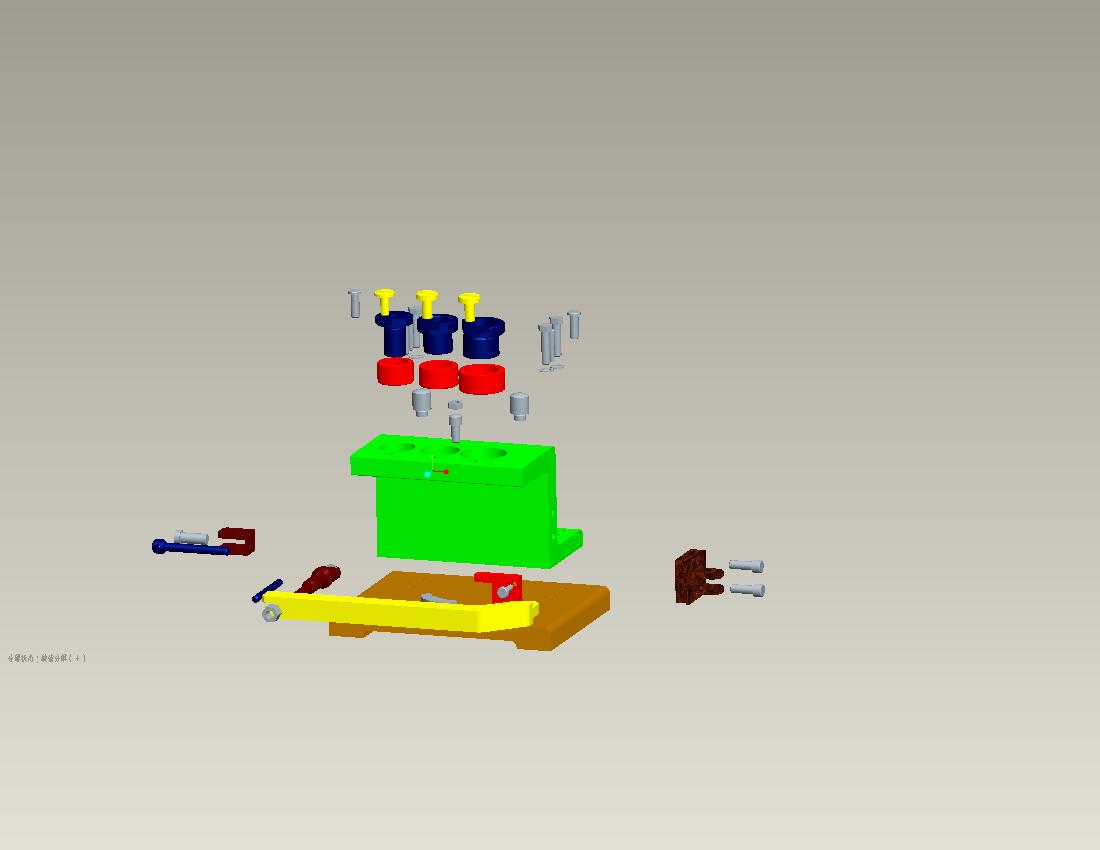

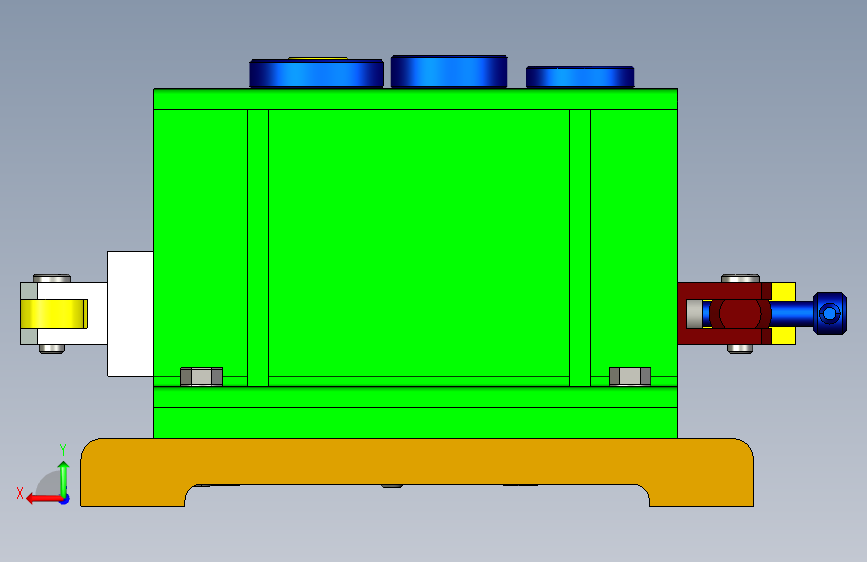

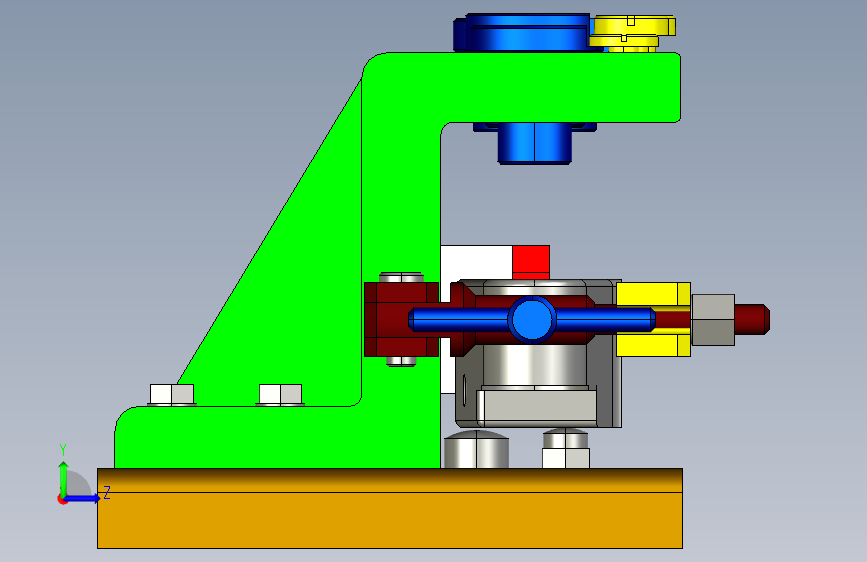

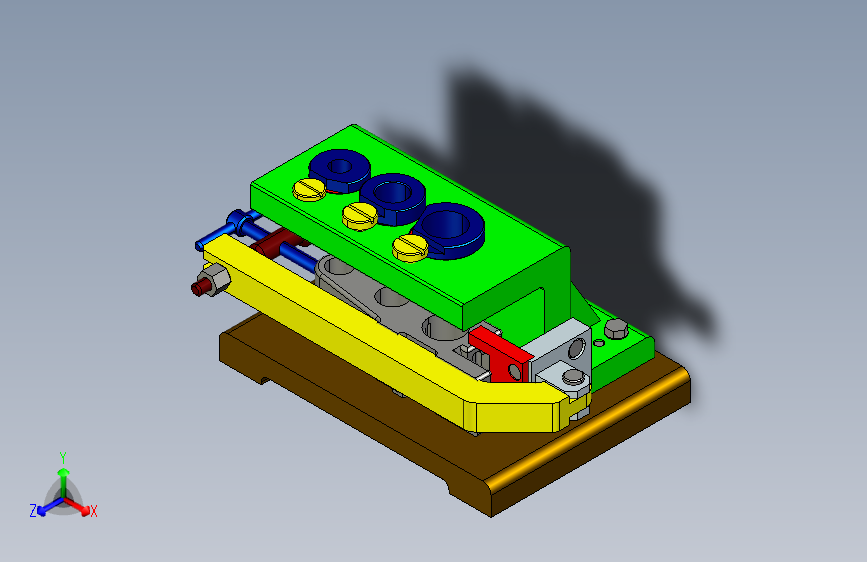

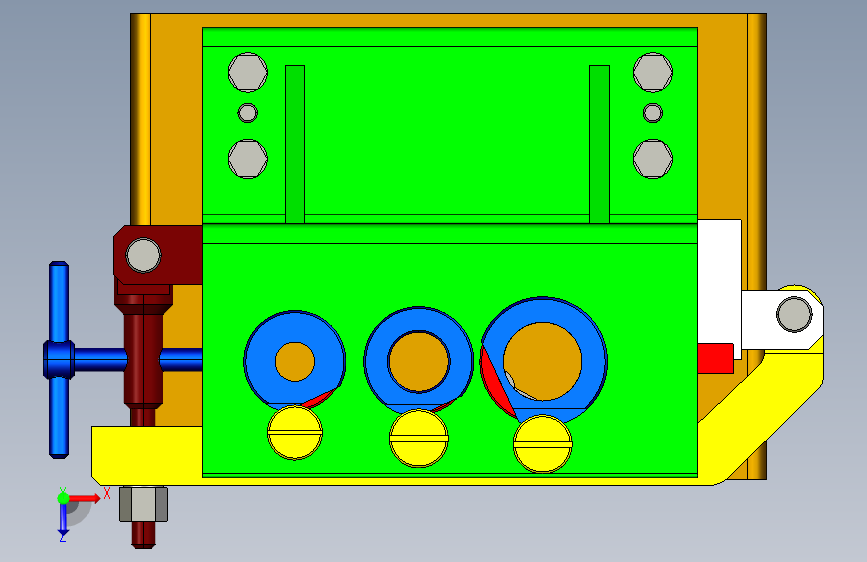

后托架加工工艺及钻三杠孔夹具设计【含三维PROE】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小15.07M，共计122个文件，包含3D图纸和2D图纸，图纸主格式为asm,stp,prt,dwg，使用PROE*CREO软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
何姜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  asm0001.asm.1 | 158.16K |
| 2 | asm0001.asm.10 | 190.26K |
| 3 | asm0001.asm.11 | 193.36K |
| 4 | asm0001.asm.12 | 197.29K |
| 5 | asm0001.asm.13 | 197.28K |
| 6 | asm0001.asm.14 | 202.74K |
| 7 | asm0001.asm.15 | 206.45K |
| 8 | asm0001.asm.16 | 216.72K |
| 9 | asm0001.asm.17 | 216.86K |
| 10 | asm0001.asm.18 | 216.94K |
| 11 | asm0001.asm.19 | 247.40K |
| 12 | asm0001.asm.2 | 159.92K |
| 13 | asm0001.asm.3 | 172.10K |
| 14 | asm0001.asm.4 | 174.26K |
| 15 | asm0001.asm.5 | 171.49K |
| 16 | asm0001.asm.6 | 174.12K |
| 17 | asm0001.asm.7 | 186.81K |
| 18 | asm0001.asm.8 | 188.21K |
| 19 | asm0001.asm.9 | 190.16K |
| 20 |  asm0001_asm.stp | 1.01M |
| 21 |  chentao01.prt.1 | 70.43K |
| 22 | chentao01.prt.2 | 116.75K |
| 23 | chentao02.prt.1 | 114.57K |
| 24 | chentao02.prt.2 | 116.02K |
| 25 | chentao03.prt.1 | 115.02K |
| 26 | chentao03.prt.2 | 116.42K |
| 27 | daijianliujiaoluomu.prt.1 | 56.17K |
| 28 | dangban1.prt.1 | 126.15K |
| 29 | dangban1.prt.2 | 164.92K |
| 30 | dangban1.prt.3 | 166.45K |
| 31 | dangban1.prt.4 | 167.49K |
| 32 | dangban2.prt.1 | 82.77K |
| 33 | dangban2.prt.2 | 82.97K |
| 34 | dangban2.prt.3 | 84.38K |
| 35 | dianpian.prt.1 | 61.13K |
| 36 | gudingluoding02.prt.1 | 106.23K |
| 37 | gudingluomu1.prt.1 | 105.01K |
| 38 | gudingluomu1.prt.2 | 106.72K |
| 39 | gudingluomu1.prt.3 | 107.65K |
| 40 | huxingyakuai.prt.1 | 49.94K |
| 41 | jian.prt.1 | 70.32K |
| 42 | jian.prt.2 | 71.92K |
| 43 | jiaolianchajia.prt.1 | 68.50K |
| 44 | jiaolianchajia.prt.2 | 71.74K |
| 45 | jiaolianchajia.prt.3 | 71.68K |
| 46 | jiaolianchajia.prt.4 | 71.79K |
| 47 | jiaolianchajia.prt.5 | 71.98K |
| 48 | jiaolianchajia.prt.6 | 89.79K |
| 49 | lingjian1.prt.1 | 418.34K |
| 50 | lingjian1_log.xml | 5.00K |
| 51 | lingjianshititu.prt.10 | 343.20K |
| 52 | lingjianshititu.prt.9 | 343.07K |
| 53 | liujiaotouluomu06.prt.1 | 56.00K |
| 54 | liujiaotouluoshuan.1 | 54.29K |
| 55 | liujiaotouluoshuan.prt.1 | 67.81K |
| 56 | liujiaotouluoshuan.prt.2 | 69.00K |
| 57 | liujiaotouzhicheng.prt.1 | 91.42K |
| 58 | liujiaotouzhicheng.prt.2 | 91.92K |
| 59 | luoding-m8.prt.1 | 86.13K |
| 60 | luoding01.prt.1 | 74.83K |
| 61 | luoding01.prt.2 | 74.85K |
| 62 | luoxuan1.prt.1 | 116.30K |
| 63 | luoxuan1.prt.2 | 117.86K |
| 64 | luoxuan1.prt.3 | 119.32K |
| 65 | luoxuan2.prt.1 | 64.76K |
| 66 | luoxuan2.prt.2 | 64.93K |
| 67 | luoxuan2.prt.3 | 66.15K |
| 68 | luoxuan2.prt.4 | 67.52K |
| 69 | neiliujiaoluoding.prt.1 | 88.07K |
| 70 | prt0001-1.prt.1 | 51.81K |
| 71 | prt0001-1.prt.2 | 163.87K |
| 72 | prt0001-1.prt.3 | 156.17K |
| 73 | prt0001-1.prt.4 | 156.26K |
| 74 | prt0001-1.prt.5 | 156.11K |
| 75 | prt0001-1.prt.6 | 157.41K |
| 76 | prt0001-1.prt.7 | 158.81K |
| 77 | prt0001-1.prt.8 | 159.22K |
| 78 | prt0001-1.prt.9 | 159.85K |
| 79 | prt0001.prt.1 | 53.85K |
| 80 | prt0001.prt.2 | 55.19K |
| 81 | prt0002.prt.1 | 95.69K |
| 82 | prt0002.prt.2 | 124.51K |
| 83 | prt0002.prt.3 | 192.88K |
| 84 | prt0002.prt.4 | 193.08K |
| 85 | prt0002.prt.5 | 141.06K |
| 86 | prt0002.prt.6 | 196.39K |
| 87 | prt0002.prt.7 | 195.20K |
| 88 | prt0002.prt.8 | 196.54K |
| 89 | prt0002.prt.9 | 225.99K |
| 90 | yaban.prt.1 | 61.58K |
| 91 | yaban.prt.2 | 114.08K |
| 92 | yaban.prt.3 | 123.63K |
| 93 | yaban.prt.4 | 123.78K |
| 94 | yaban.prt.5 | 105.65K |
| 95 | yaban.prt.6 | 126.41K |
| 96 | yuanzhuxiao.prt.1 | 87.86K |
| 97 | zhichengding-2.prt.1 | 88.26K |
| 98 | zhichengding-2.prt.2 | 104.02K |
| 99 | zhichengding.prt.1 | 96.52K |
| 100 | zhichengding.prt.2 | 69.15K |
| 101 | zhichengding.prt.3 | 103.89K |
| 102 | zhijia.prt.1 | 153.13K |
| 103 | zhijia.prt.2 | 154.76K |
| 104 | zhuangpeifenjie.asm.1 | 193.41K |
| 105 | zuantao01.prt.1 | 206.06K |
| 106 | zuantao01.prt.2 | 219.62K |
| 107 | zuantao01.prt.3 | 219.82K |
| 108 | zuantao01.prt.4 | 220.08K |
| 109 | zuantao01.prt.5 | 220.14K |
| 110 | zuantao01.prt.6 | 221.74K |
| 111 | zuantao02.prt.1 | 180.99K |
| 112 | zuantao02.prt.2 | 182.36K |
| 113 | zuantao02.prt.3 | 182.71K |
| 114 | zuantao03.prt.1 | 220.35K |
| 115 | zuantao03.prt.2 | 221.91K |
| 116 |  CA6140机床后托架零件图.dwg | 78.41K |
| 117 | CA6140车床后托架加工工艺和夹具设计钻三杠孔夹具设计.doc | 1.29M |
| 118 | 后托架机械加工工序卡.doc | 676.50K |
| 119 | 后托架机械加工工艺过程卡.doc | 120.50K |
| 120 | 后托架毛坯图纸.dwg | 176.75K |
| 121 | 钻三杠孔夹具A0.dwg | 107.69K |
| 122 | 钻三杠孔夹具体A1.dwg | 75.59K |
