体育馆比赛厅,采用全空气系统,空气处理设备采用组合式空调器,室内回风与 室外新风按一定比例混合,经空气处理机过滤,降温去湿后通过送风竖井、网 架下的送风管送入比赛大厅,系统送风口采用风量和角度可调的喷射风口,大 厅回风口设于观众座位下和比赛场边。 体育馆内运动员休息室等辅助房间空调，采用变频多联机系统，室内机采用 卡式或卧式暗装风机盘管，每个房间设独立的全热交换器，满足室内的通风 换气。 卫生间、浴室更衣室等辅助房间均设分体式排气扇通风换气。

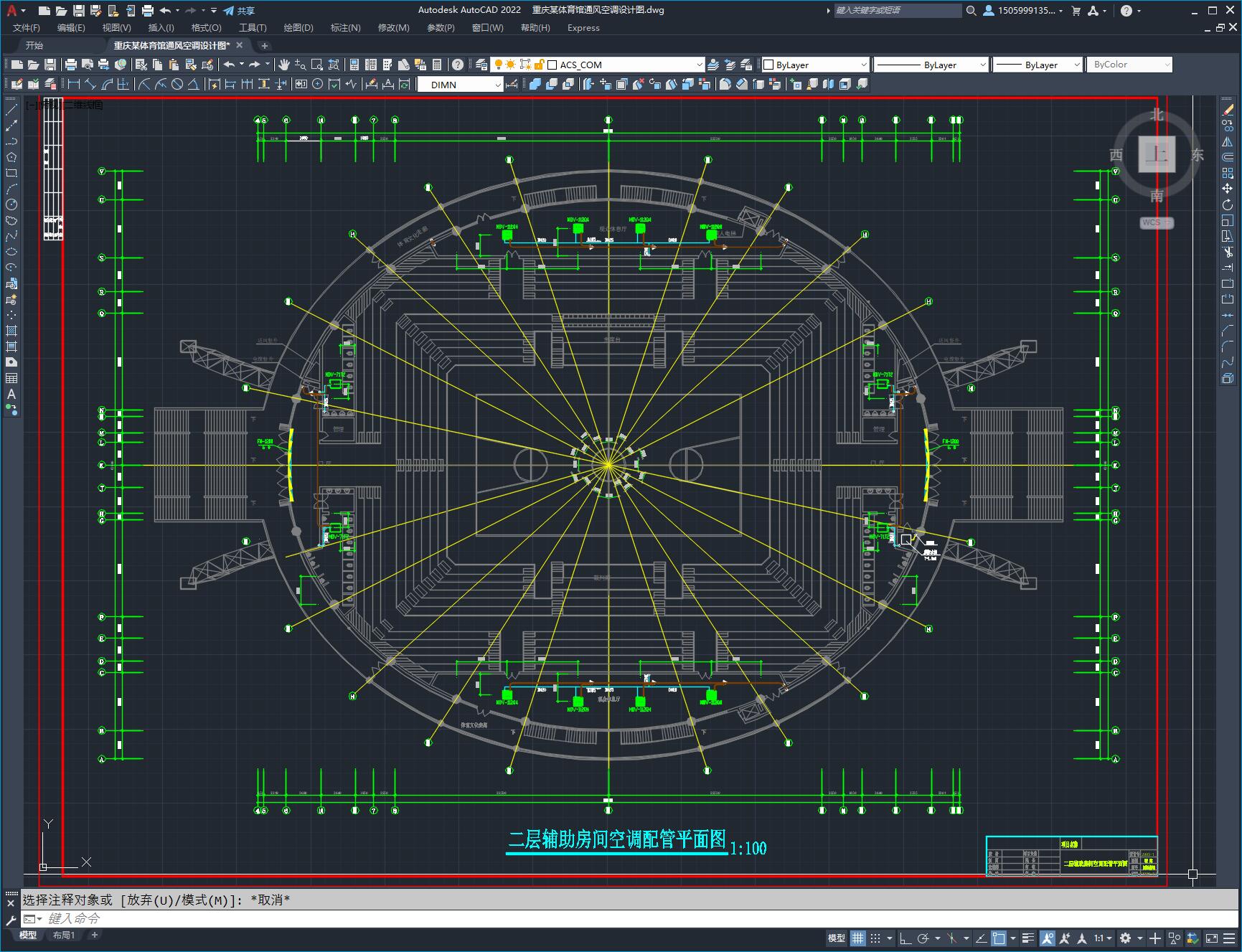

重庆某体育馆通风空调设计图
图纸描述
体育馆比赛厅,采用全空气系统,空气处理设备采用组合式空调器,室内回风与 室外新风按一定比例混合,经空气处理机过滤,降温去湿后通过送风竖井、网 架下的送风管送入比赛大厅,系统送风口采用风量和角度可调的喷射风口,大 厅回风口设于观众座位下和比赛场边。 体育馆内运动员休息室等辅助房间空调，采用变频多联机系统，室内机采用 卡式或卧式暗装风机盘管，每个房间设独立的全热交换器，满足室内的通风 换气。 卫生间、浴室更衣室等辅助房间均设分体式排气扇通风换气。
下载需要180金币
立即下载 收藏
图纸信息
作者
康理
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  重庆某体育馆通风空调设计图.dwg | 3.24M |
