变速叉加工工艺及铣尺寸83.5右端面夹具设计【精品】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小709.84KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
变速叉加工工艺及铣尺寸83.5右端面夹具设计【精品】
图纸描述
变速叉加工工艺及铣尺寸83.5右端面夹具设计【精品】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小709.84KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要520金币
立即下载 收藏
图纸信息
作者
缑咖枝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

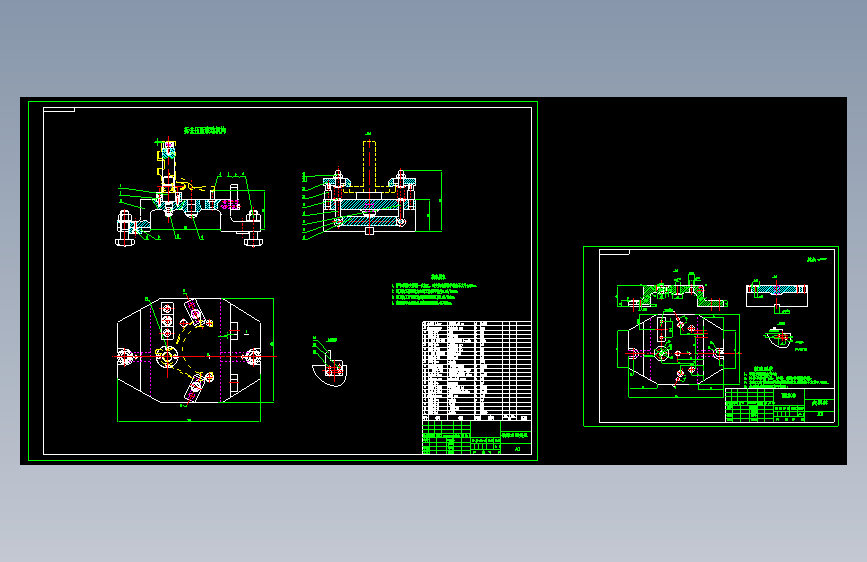

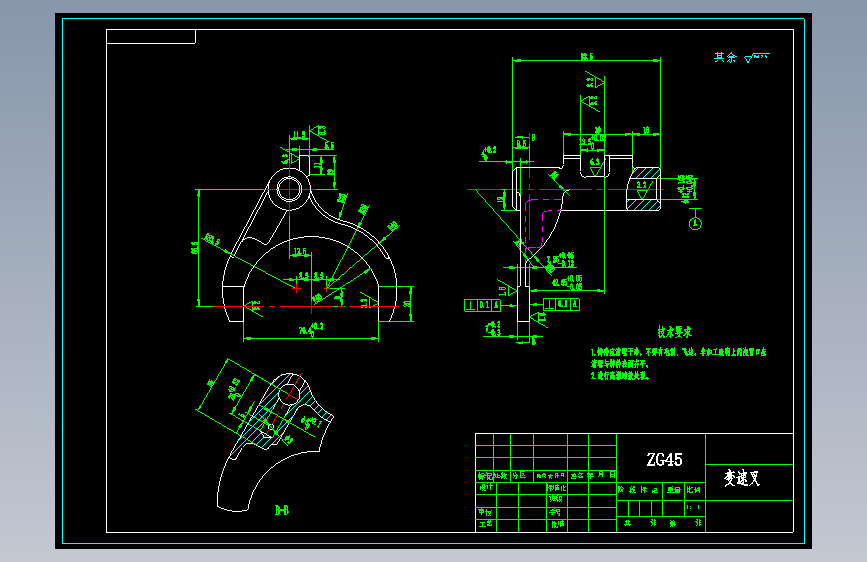

| 1 |  变速叉.dwg | 83.78K |
| 2 | 变速叉夹具装配图和夹具体零件图.dwg | 187.12K |
| 3 |  工序卡片.doc | 267.00K |
| 4 | 工艺过程卡.doc | 104.50K |
| 5 | 数控程序单.doc | 67.50K |

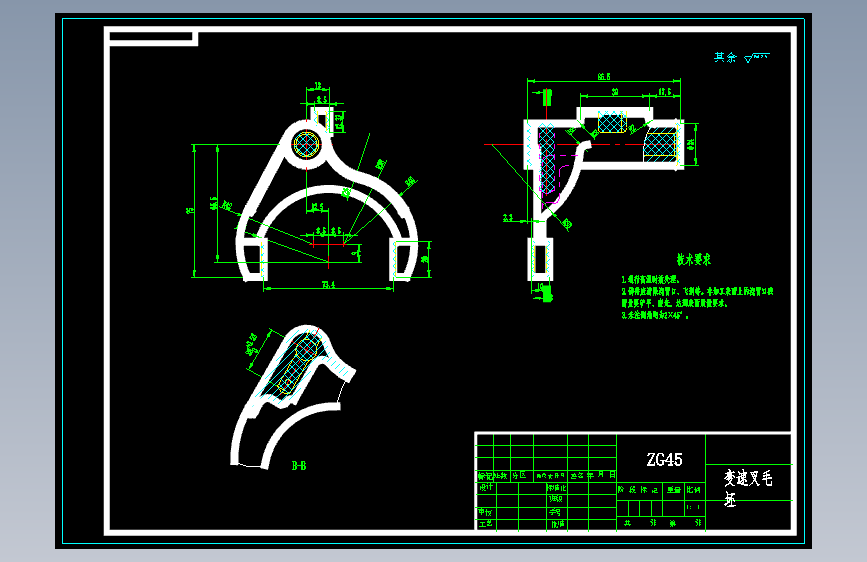

| 6 | 毛坯图.dwg | 84.53K |
| 7 | ！！变速叉加工工艺及夹具设计.doc | 1.34M |
