CA10B解放牌汽车前刹车调整臂外壳及钻M10螺纹底孔夹具设计【原创设计】
图纸描述
CA10B解放牌汽车前刹车调整臂外壳及钻M10螺纹底孔夹具设计【原创设计】图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小1.26M，共计6个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
史梦紫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

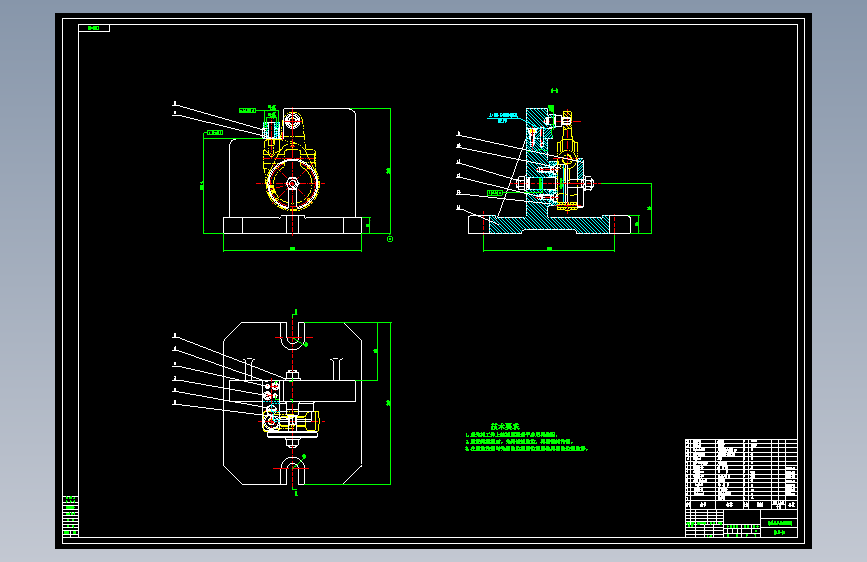

| 1 |  A0-夹具装配图.dwg | 140.99K |

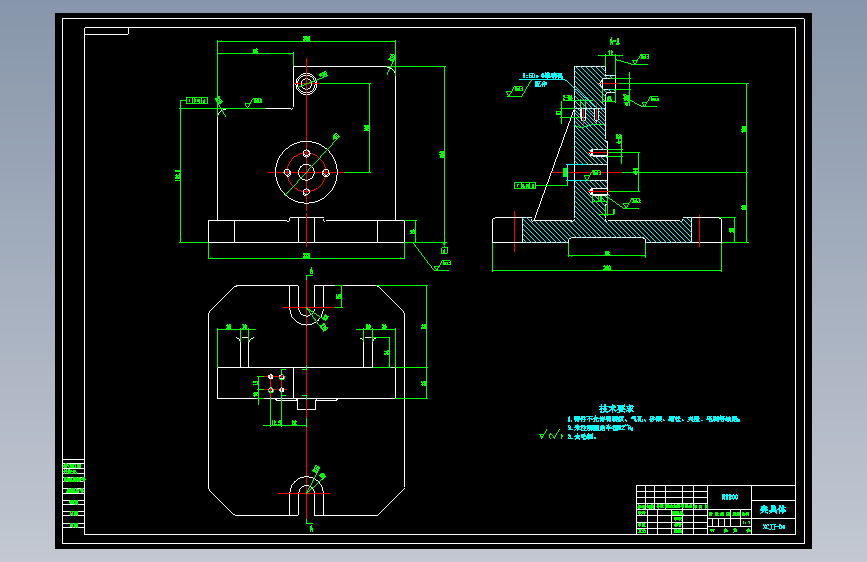

| 2 | A1-夹具体.dwg | 111.88K |

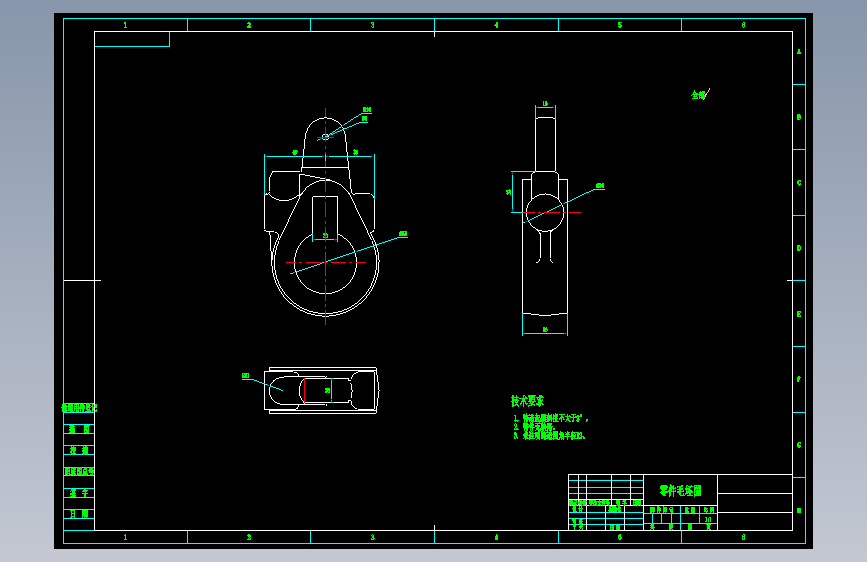

| 3 | 前刹车调整臂外壳.dwg | 397.56K |
| 4 | 工艺过程卡和工序卡一套.dwg | 499.47K |
| 5 | 毛坯图.dwg | 93.00K |
| 6 |  说明书.doc | 882.52K |
