转向臂加工工艺及铣φ16孔端面夹具设计【四组一起铣】
图纸描述
转向臂加工工艺及铣φ16孔端面夹具设计【四组一起铣】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小594.65KB，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202923
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

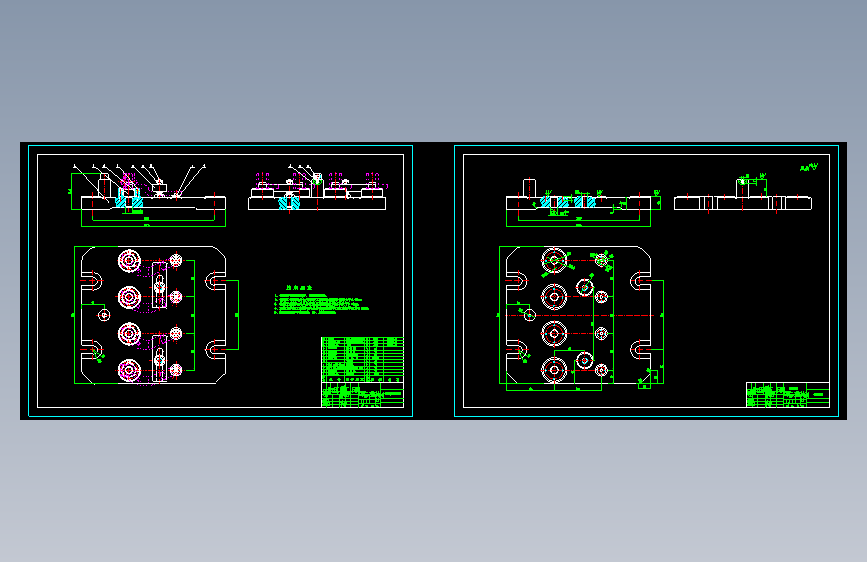

| 1 |  夹具装配图及夹具体.dwg | 154.73K |
| 2 |  夹具说明书.doc | 118.04K |

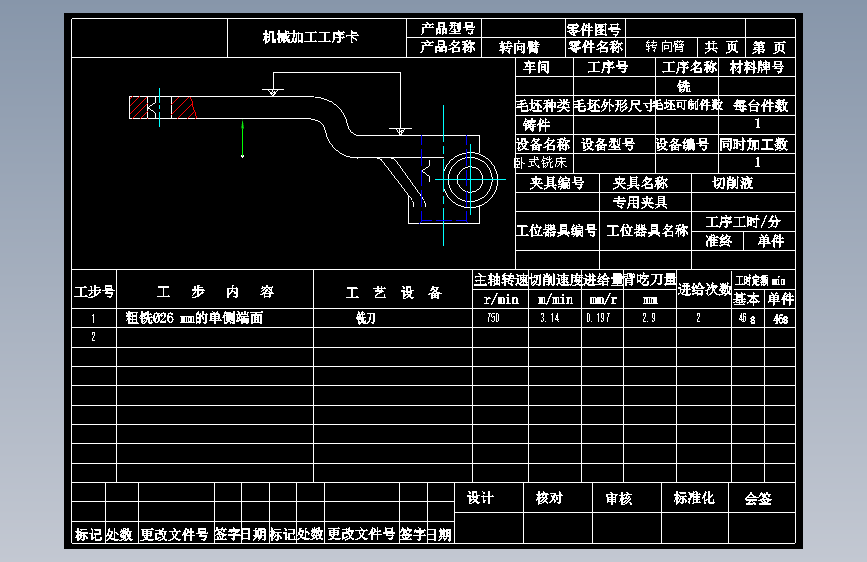

| 3 | 工序卡.dwg | 74.19K |
| 4 | 工艺说明书.doc | 706.04K |
| 5 | 机械加工工序卡.doc | 42.50K |
| 6 | 机械加工工艺过程卡片.doc | 38.50K |

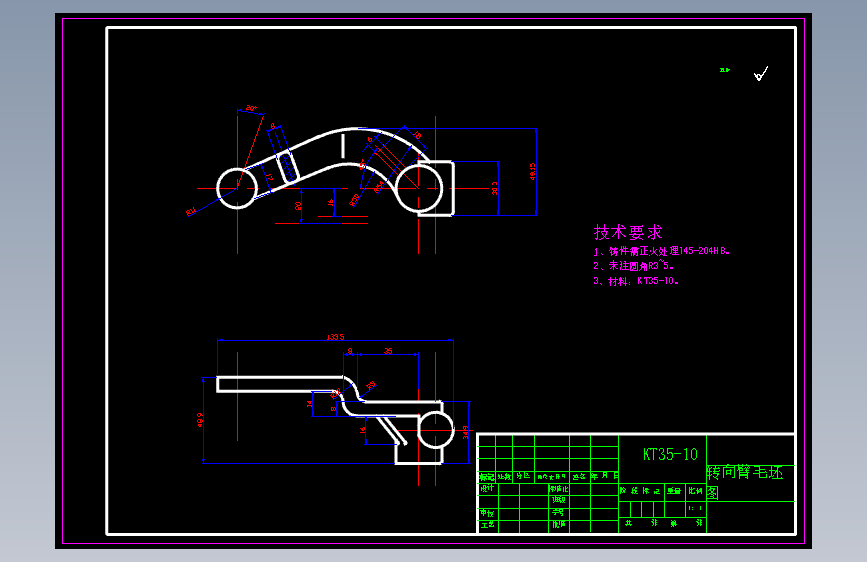

| 7 | 毛坯图.dwg | 77.72K |

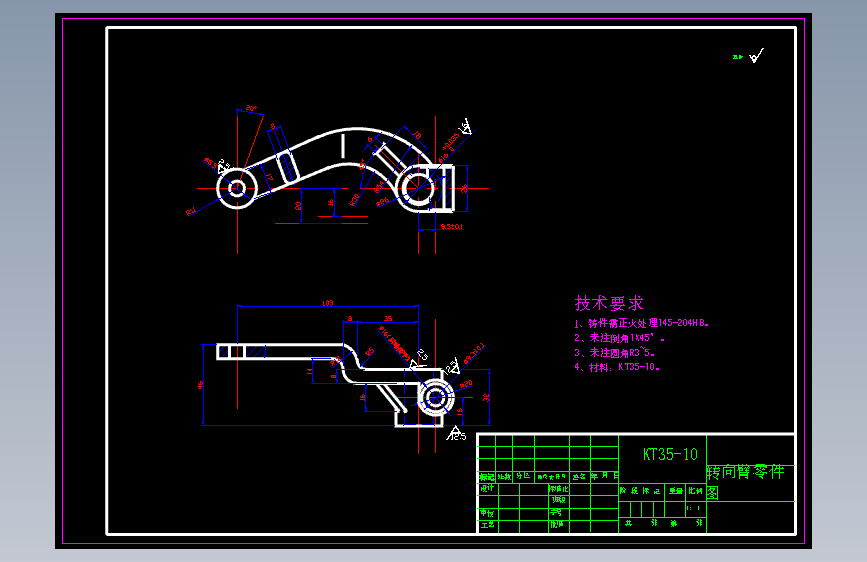

| 8 | 零件图.dwg | 93.50K |
