长丰猎豹越野车变速器设计
图纸描述
长丰猎豹越野车变速器设计图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小2.48M，共计29个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202957
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

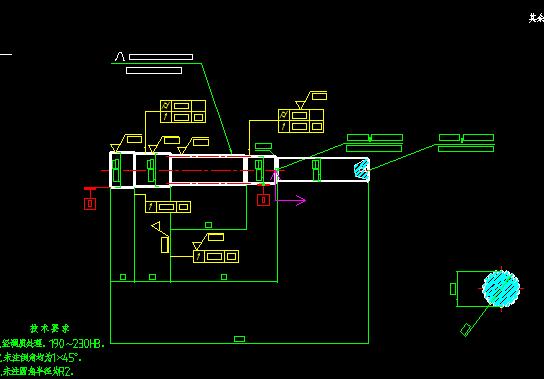

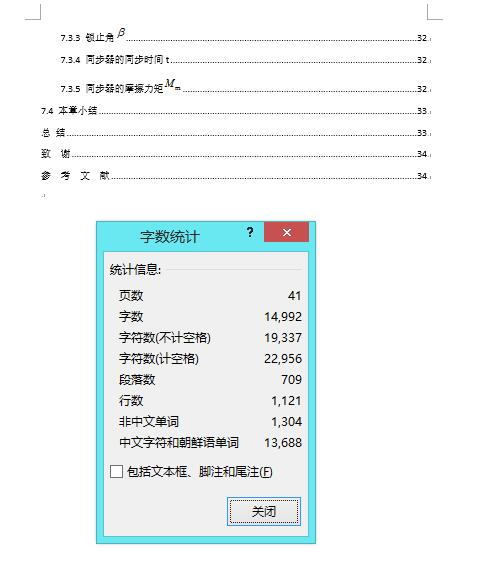

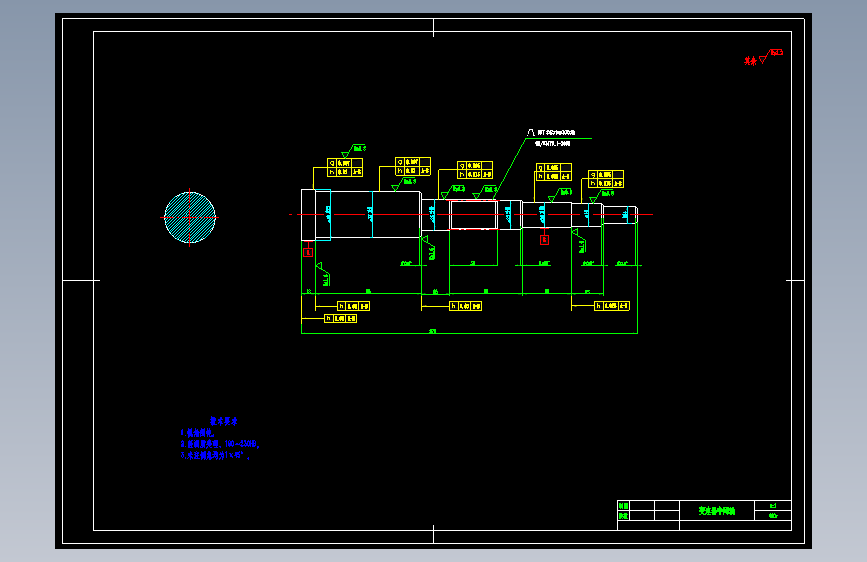

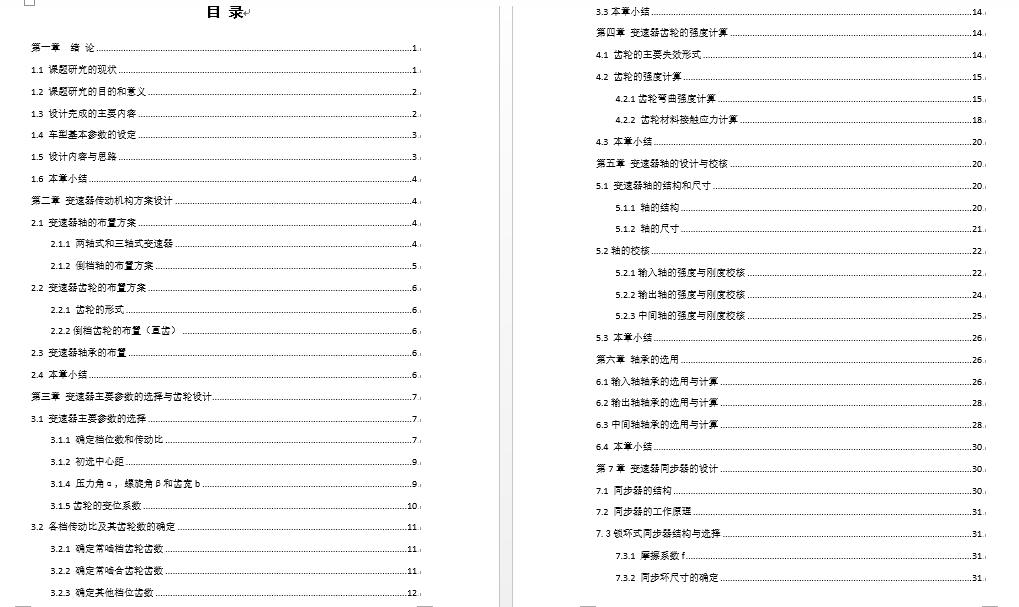

| 1 |  设计说明书.docx | 812.51K |
| 2 | 长丰变速器简介.docx | 383.17K |

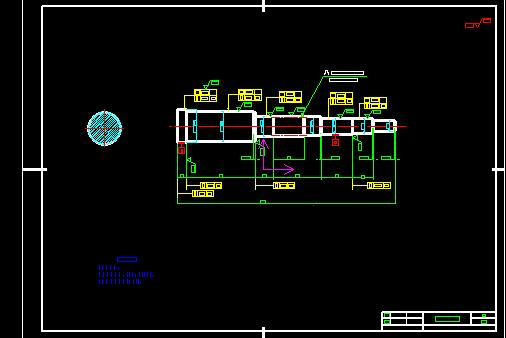

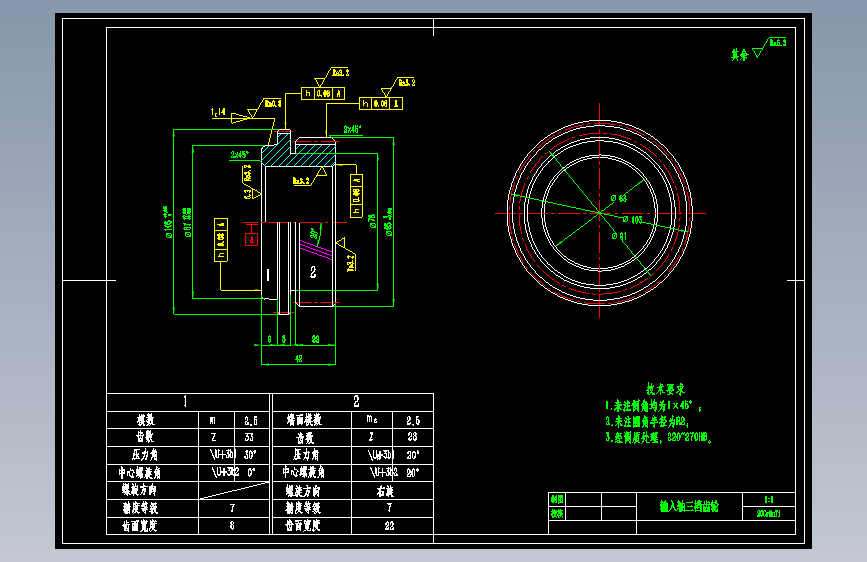

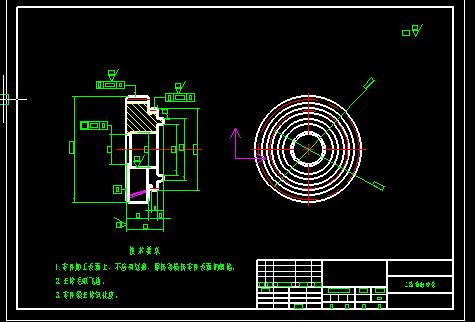

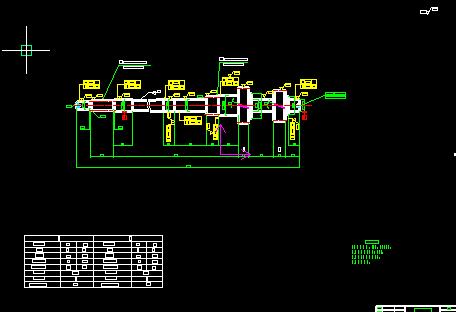

| 3 |  一档输出齿轮.dwg | 91.03K |
| 4 |  一档输出齿轮.exb | 98.00K |
| 5 | 三档输入齿轮.dwg | 94.68K |
| 6 | 三档输入齿轮.exb | 101.50K |
| 7 | 三档输出齿轮.dwg | 83.46K |
| 8 | 三档输出齿轮.exb | 95.50K |
| 9 | 二档输出齿轮.dwg | 89.43K |
| 10 | 二档输出齿轮.exb | 97.50K |
| 11 | 倒档惰轮.dwg | 81.55K |
| 12 | 倒档惰轮.exb | 95.00K |
| 13 | 倒档轴A3.dwg | 77.14K |
| 14 | 倒档轴A3.exb | 92.00K |
| 15 | 变速器中间轴A2.dwg | 107.13K |
| 16 | 变速器中间轴A2.exb | 107.00K |

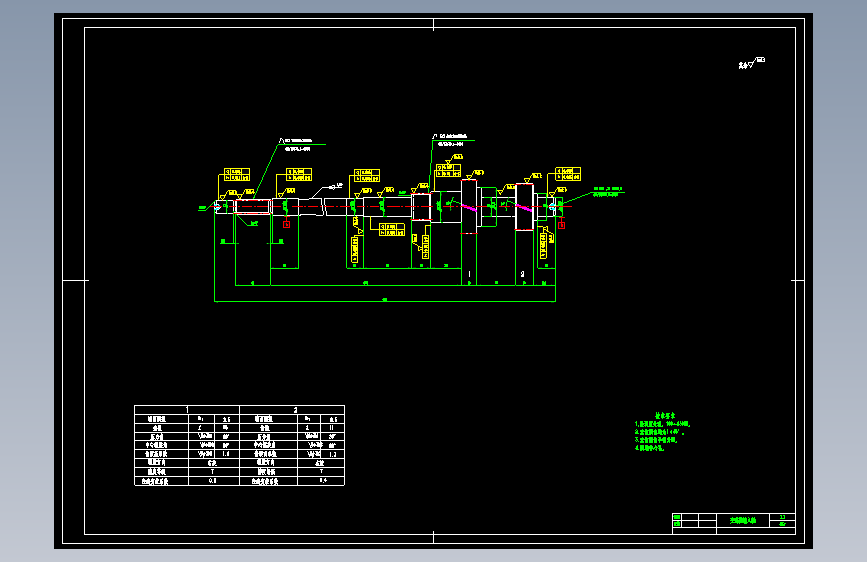

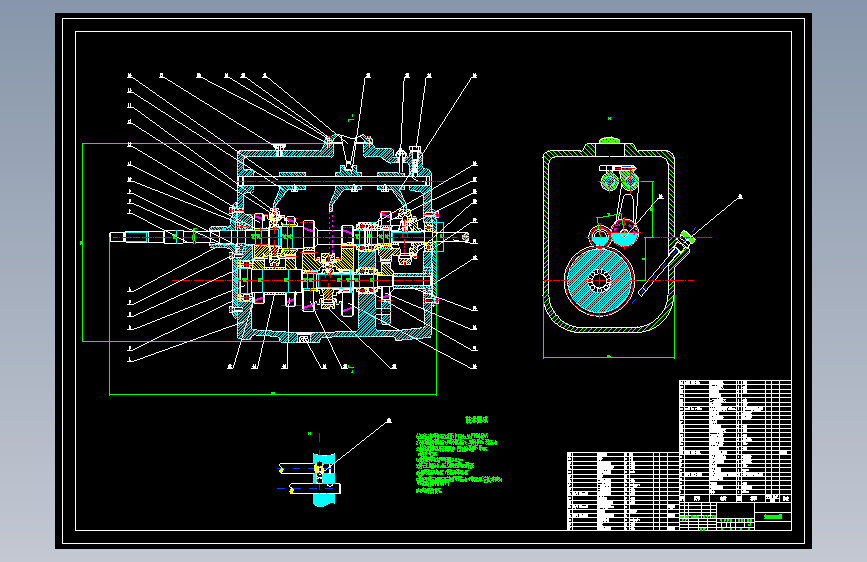

| 17 | 变速器装配图A0.dwg | 290.24K |
| 18 | 变速器装配图A0.exb | 230.50K |
| 19 | 变速器输入轴.exb | 122.50K |
| 20 | 变速器输入轴A1.dwg | 131.23K |
| 21 | 变速器输入轴A1.exb | 121.00K |

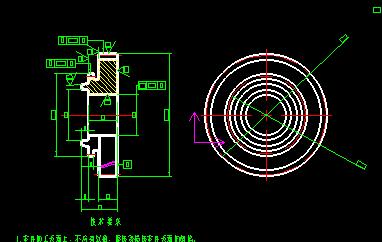

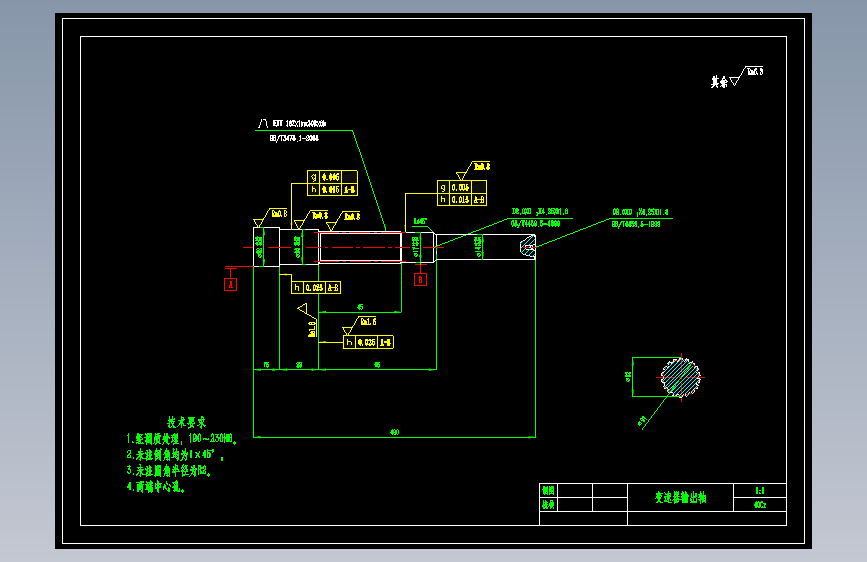

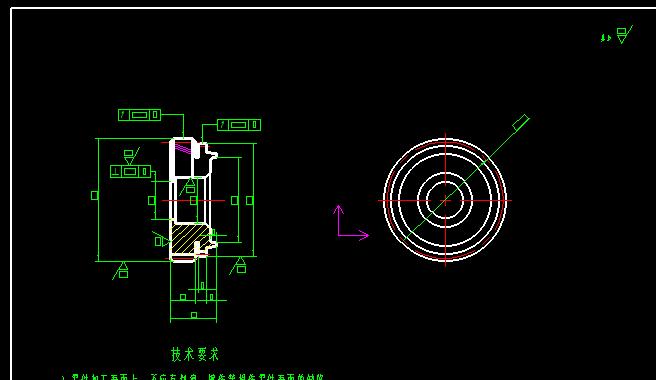

| 22 | 变速器输出轴.dwg | 107.03K |
| 23 | 变速器输出轴.exb | 110.00K |
| 24 | 四档输入齿轮.dwg | 88.96K |
| 25 | 四档输入齿轮.exb | 97.00K |
| 26 | 四档输出齿轮.dwg | 84.46K |
| 27 | 四档输出齿轮.exb | 95.50K |
| 28 | 结合套A3.dwg | 84.55K |
| 29 | 结合套A3.exb | 96.00K |
