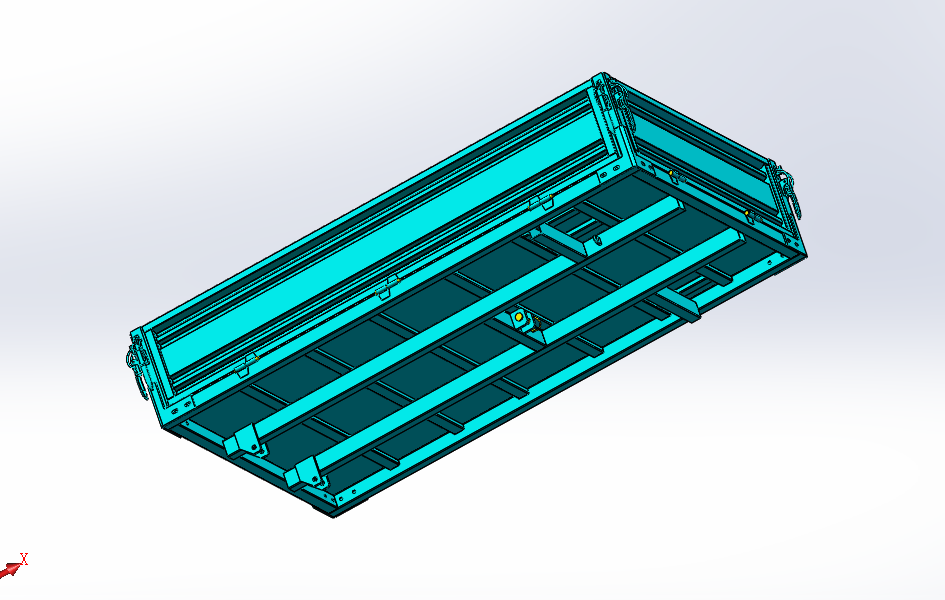

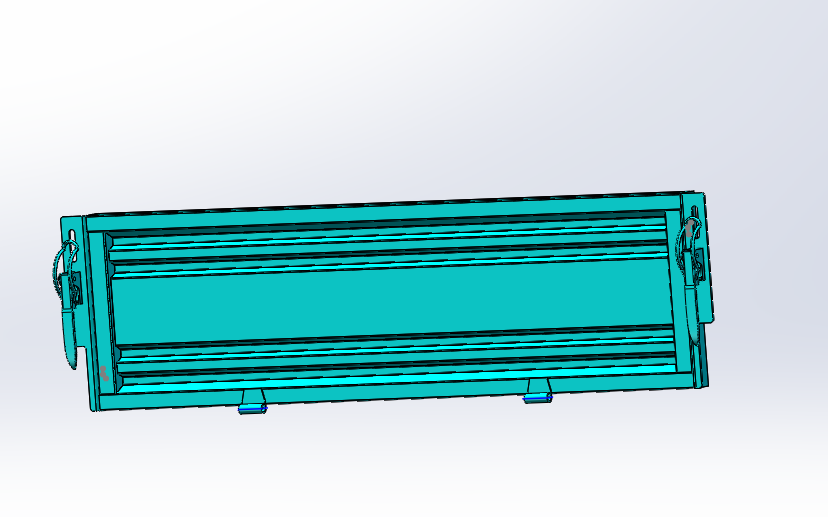

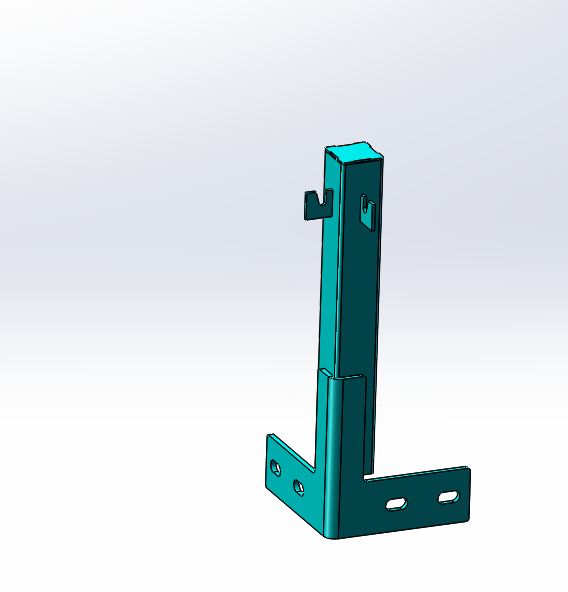

本部件为遥控全地形八驱运输车的车厢 。车斗尺寸长1830，宽1380，高350。车厢四面挡板带锁扣可折叠。也可拆卸。车厢底部可以连接自卸油缸。载重量1吨。SW2023版
车厢体组装-遥控全地形八驱运输车
图纸描述
本部件为遥控全地形八驱运输车的车厢 。车斗尺寸长1830，宽1380，高350。车厢四面挡板带锁扣可折叠。也可拆卸。车厢底部可以连接自卸油缸。载重量1吨。SW2023版
下载需要220金币
立即下载 收藏
图纸信息
作者
AwesomeJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  XINFEI_DASUOKOU_1方案2.SLDPRT | 98.02K |
| 2 | XINFEI_SUOKOU_2方案2.sldprt | 495.77K |
| 3 | 合页销轴.SLDPRT | 118.81K |
| 4 |  大锁扣挡板用.SLDASM | 1.75M |
| 5 | 安全环插销.SLDASM | 72.64K |
| 6 | 挡板侧边.SLDPRT | 186.70K |
| 7 | 挡板焊接合页1.SLDPRT | 135.05K |
| 8 | 挡板角铁立撑.SLDPRT | 126.64K |
| 9 | 插销1-2.SLDPRT | 138.44K |
| 10 | 插销2-1.SLDPRT | 143.97K |
| 11 | 液压杆连接轴.SLDPRT | 112.93K |
| 12 | 短挡板1.SLDPRT | 305.54K |
| 13 | 短挡板焊接1.SLDASM | 142.71K |
| 14 | 车厢体底座主板.SLDPRT | 350.29K |
| 15 | 车厢体底座主架.SLDASM | 230.01K |
| 16 | 车厢体底座横管.SLDPRT | 104.36K |
| 17 | 车厢体底座管3方案2.SLDPRT | 100.38K |
| 18 | 车厢体底部中撑1.SLDPRT | 98.35K |
| 19 | 车厢体底部侧框短.SLDPRT | 124.15K |
| 20 | 车厢体底部侧框短2.SLDPRT | 108.12K |
| 21 | 车厢体底部侧框短3.SLDPRT | 127.65K |
| 22 | 车厢体底部侧框长1.SLDPRT | 113.97K |
| 23 | 车厢体底部锁定板.SLDPRT | 108.10K |
| 24 | 车厢体油缸连接板.SLDPRT | 113.69K |
| 25 | 车厢体组装.SLDASM | 884.17K |
| 26 | 车厢体脚撑挂钩板.SLDPRT | 122.40K |
| 27 | 车厢体脚撑方管.SLDPRT | 128.50K |
| 28 | 车厢体脚撑方管封口板.SLDPRT | 126.36K |
| 29 | 车厢体连接支点.SLDPRT | 94.06K |
| 30 | 车厢体连接支点贴板.SLDPRT | 100.21K |
| 31 | 车厢脚撑.SLDPRT | 152.30K |
| 32 | 车厢脚撑焊接1.SLDASM | 86.85K |
| 33 | 车厢脚撑焊接2.SLDASM | 276.01K |
| 34 | 镜向挡板角铁立撑.SLDPRT | 124.30K |
| 35 | 长挡板1.SLDPRT | 300.49K |
| 36 | 长挡板焊接1.SLDASM | 144.47K |
