某隧道位于贵阳市某村境内，呈北西340°方向展布，设计为分幅隧道，进口位于后坝村，出口位于 某村。其左幅起讫里程ZK61+580～ZK61+980，总长约400m，进洞口标高1068.437m，出洞口标高1061.271m；右幅起讫里程YK61+420～YK61+970，总长约550m，进洞口标高1065.037m，出洞口标高1057.667m，隧道最大埋深约68.5m。两洞平面净距30～46m。进口采用端墙式，出口采用削竹式。 左线隧道都位于直线和R-4700m的曲线上，纵面处于0.778%和-2.9%的双向坡。 右线隧道都位于直线和R-2500m的曲线上，纵面处于-1.34%的单下
贵州某隧道施工图设计
图纸描述
某隧道位于贵阳市某村境内，呈北西340°方向展布，设计为分幅隧道，进口位于后坝村，出口位于 某村。其左幅起讫里程ZK61+580～ZK61+980，总长约400m，进洞口标高1068.437m，出洞口标高1061.271m；右幅起讫里程YK61+420～YK61+970，总长约550m，进洞口标高1065.037m，出洞口标高1057.667m，隧道最大埋深约68.5m。两洞平面净距30～46m。进口采用端墙式，出口采用削竹式。 左线隧道都位于直线和R-4700m的曲线上，纵面处于0.778%和-2.9%的双向坡。 右线隧道都位于直线和R-2500m的曲线上，纵面处于-1.34%的单下
下载需要120金币
立即下载 收藏
图纸信息
作者
茹晰
已分享: 份作品
文件列表

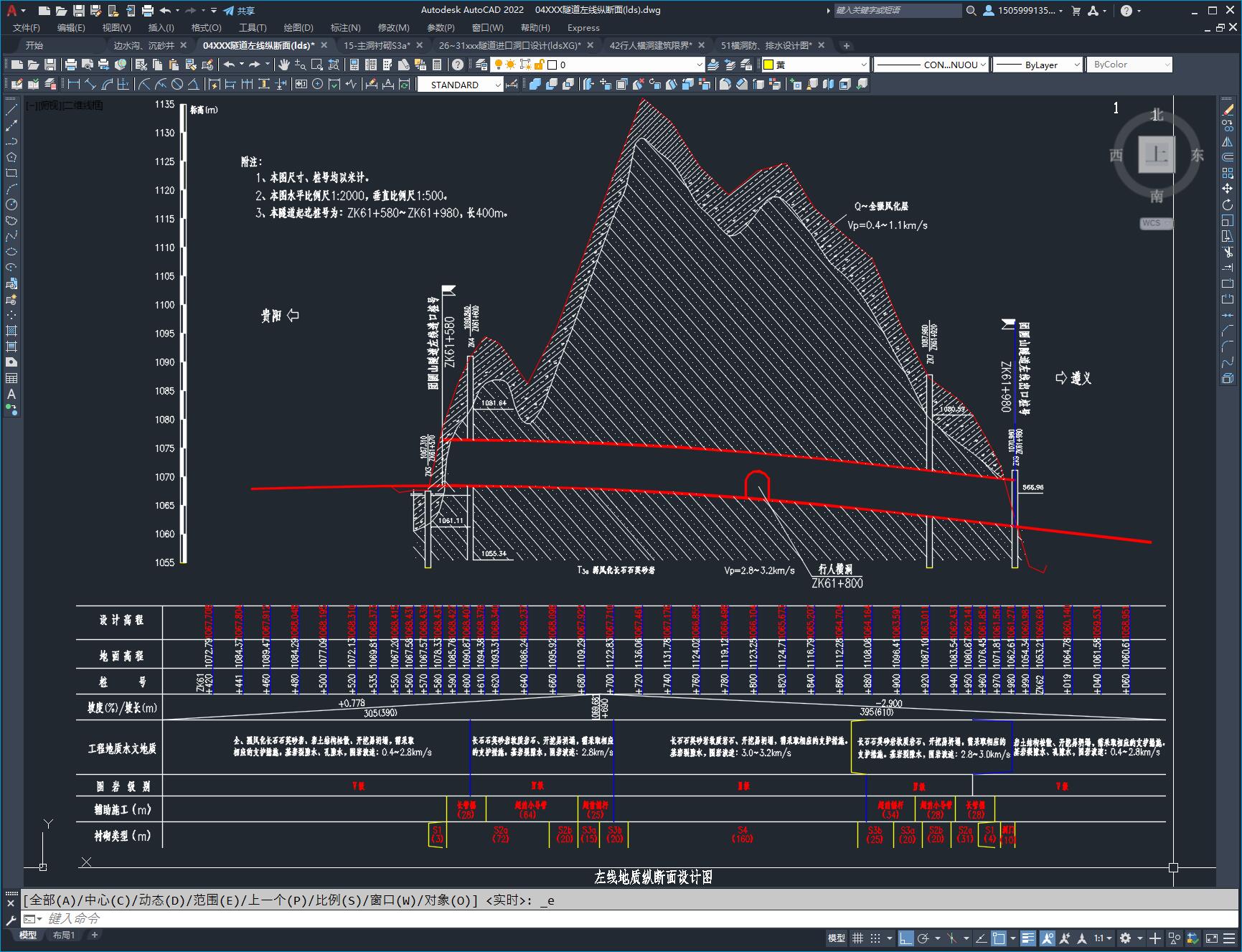

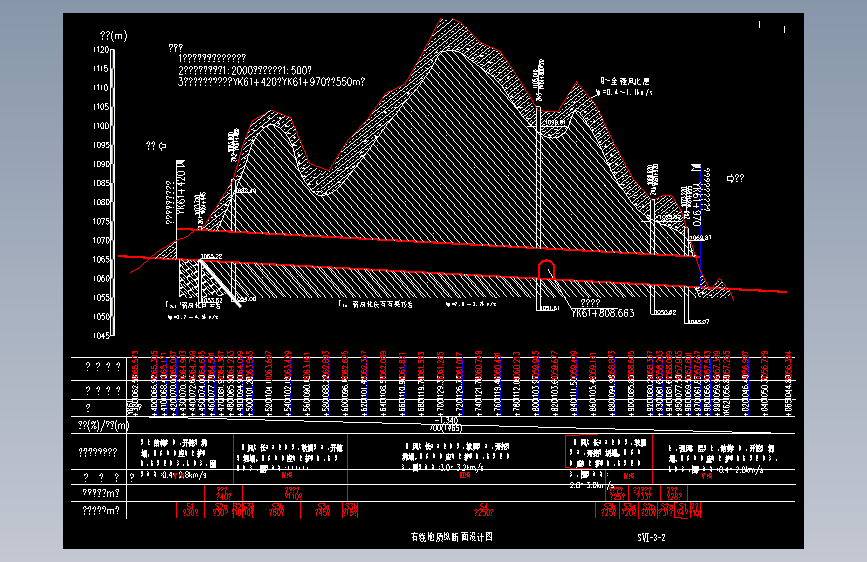

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  04XXX隧道左线纵断面lds.dwg | 262.52K |
| 2 | 05XXX隧道右线纵断面lds.dwg | 499.39K |
| 3 | 06-分离式净空断面.dwg | 131.55K |
| 4 | 08-主洞衬砌S1.dwg | 97.35K |
| 5 | 09-主洞衬砌S1衬砌配筋.dwg | 139.50K |
| 6 | 10-主洞衬砌S2a.dwg | 111.60K |
| 7 | 11、14-主洞衬砌S2钢支撑.dwg | 232.38K |
| 8 | 12-主洞衬砌S2a衬砌配筋.dwg | 119.60K |
| 9 | 13-主洞衬砌S2b.dwg | 112.63K |

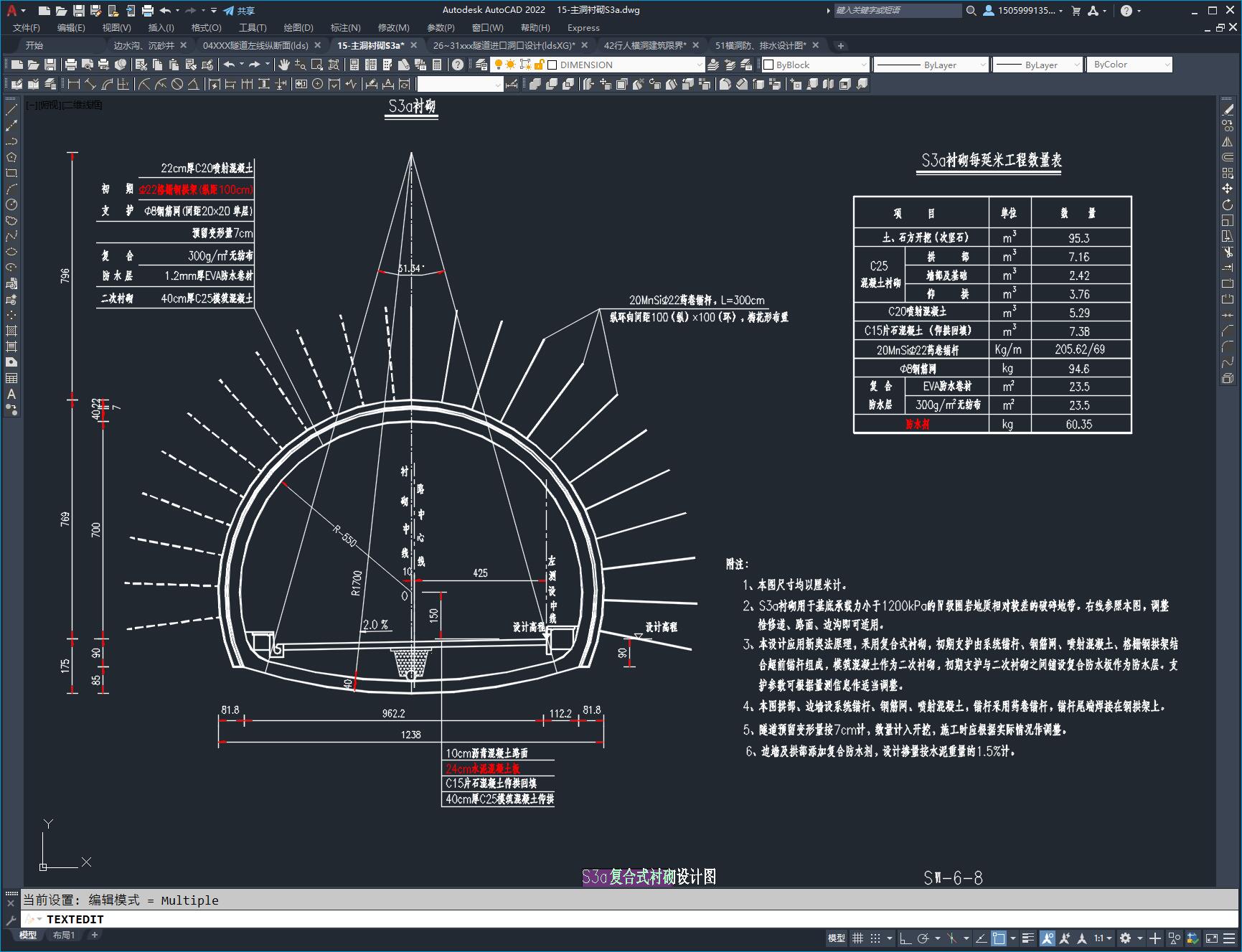

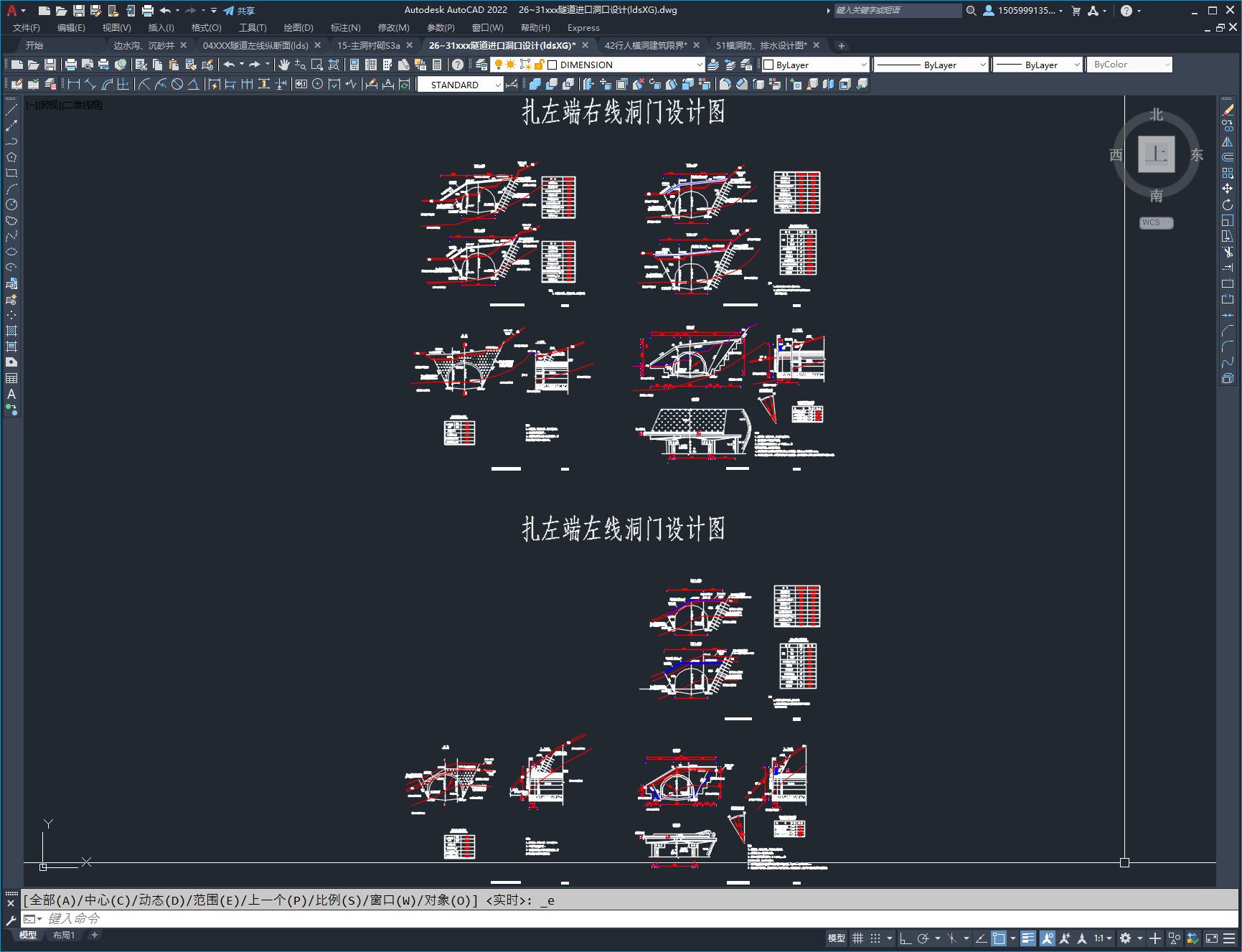

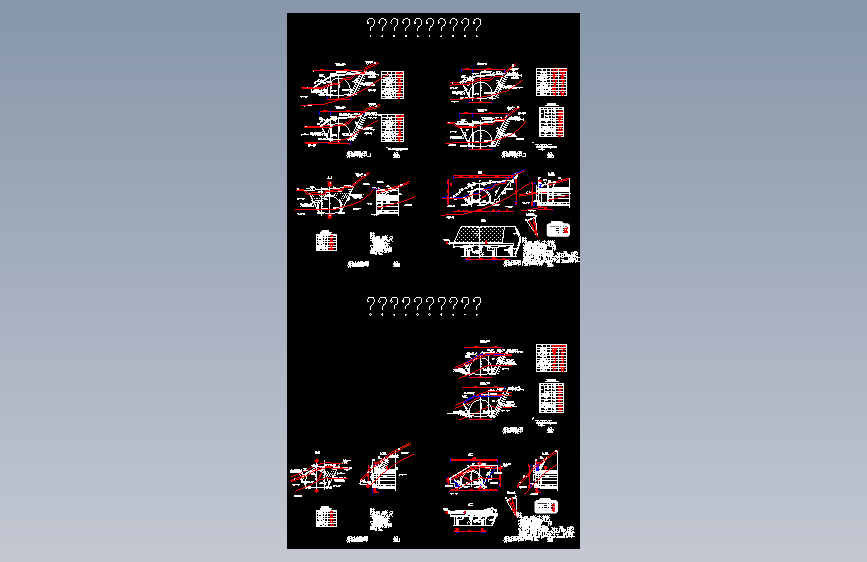

| 10 | 15-主洞衬砌S3a.dwg | 97.44K |
| 11 | 16-主洞衬砌S3钢支撑.dwg | 149.58K |
| 12 | 17-主洞衬砌S3b.dwg | 92.63K |
| 13 | 18-主洞衬砌S4.dwg | 86.46K |
| 14 | 19-主洞衬砌S5.dwg | 82.99K |
| 15 | 20、21-洞口长管棚设计图.dwg | 146.19K |
| 16 | 21-电缆沟.dwg | 169.12K |
| 17 | 22-超前小导管设计图.dwg | 111.06K |
| 18 | 23-超前锚杆设计图.dwg | 72.86K |
| 19 | 2631xxx隧道进口洞口设计ldsXG.dwg | 584.99K |
| 20 | 34、35xxx隧道出口洞门.dwg | 231.69K |
| 21 | 36xxx隧道xx端左线开挖防护设计图.dwg | 133.41K |
| 22 | 37xxx隧道xx端右线开挖防护设计图.dwg | 117.57K |
| 23 | 38xxx隧道xx端右线仰坡防护设计图.dwg | 102.71K |
| 24 | 39削竹式洞门配筋图.dwg | 178.93K |
| 25 | 40明洞回填坡面防护设计图.dwg | 126.99K |
| 26 | 41挖方边、仰坡坡面防护设计图.dwg | 238.96K |
| 27 | 42-台阶法施工监控量测设计图.dwg | 73.66K |

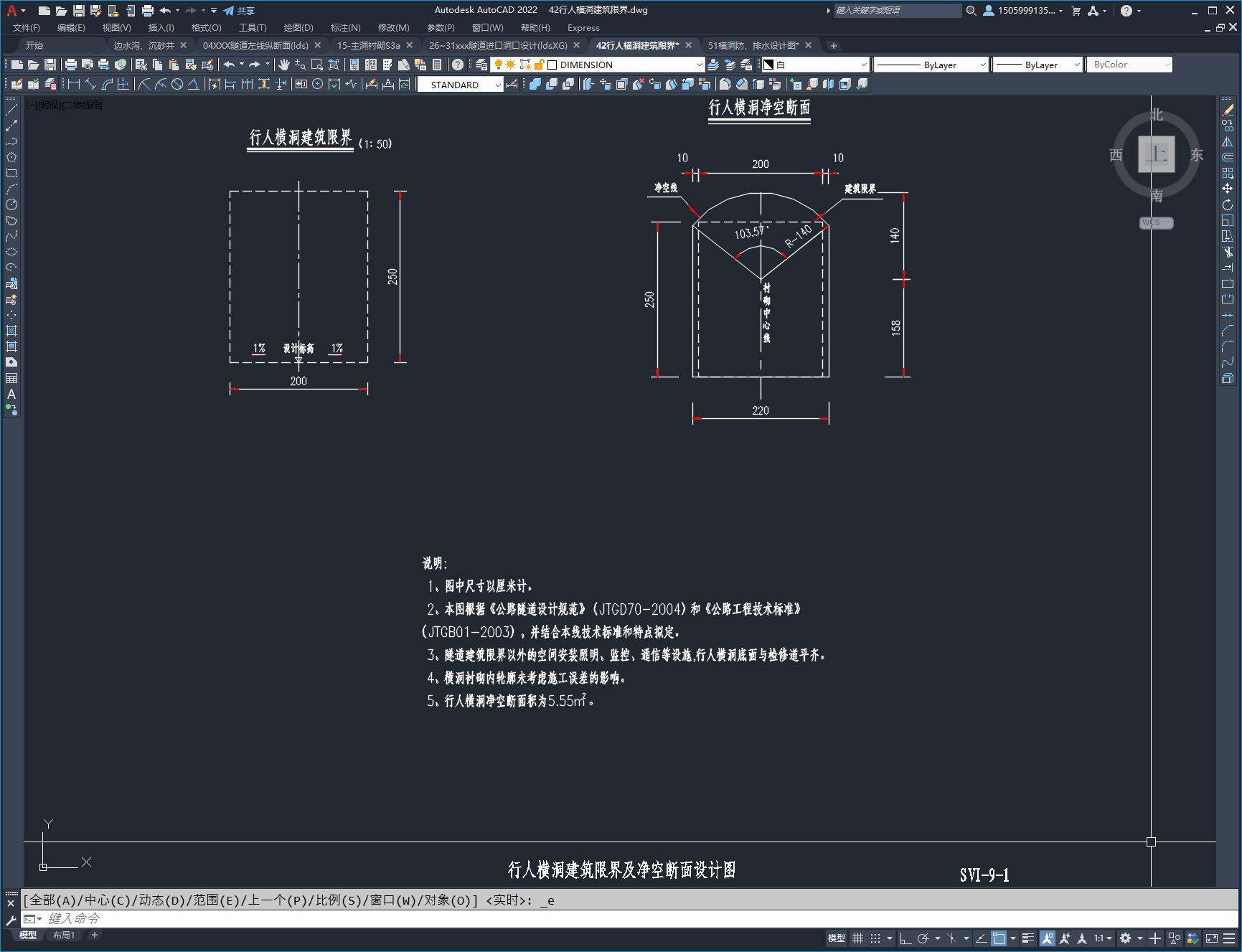

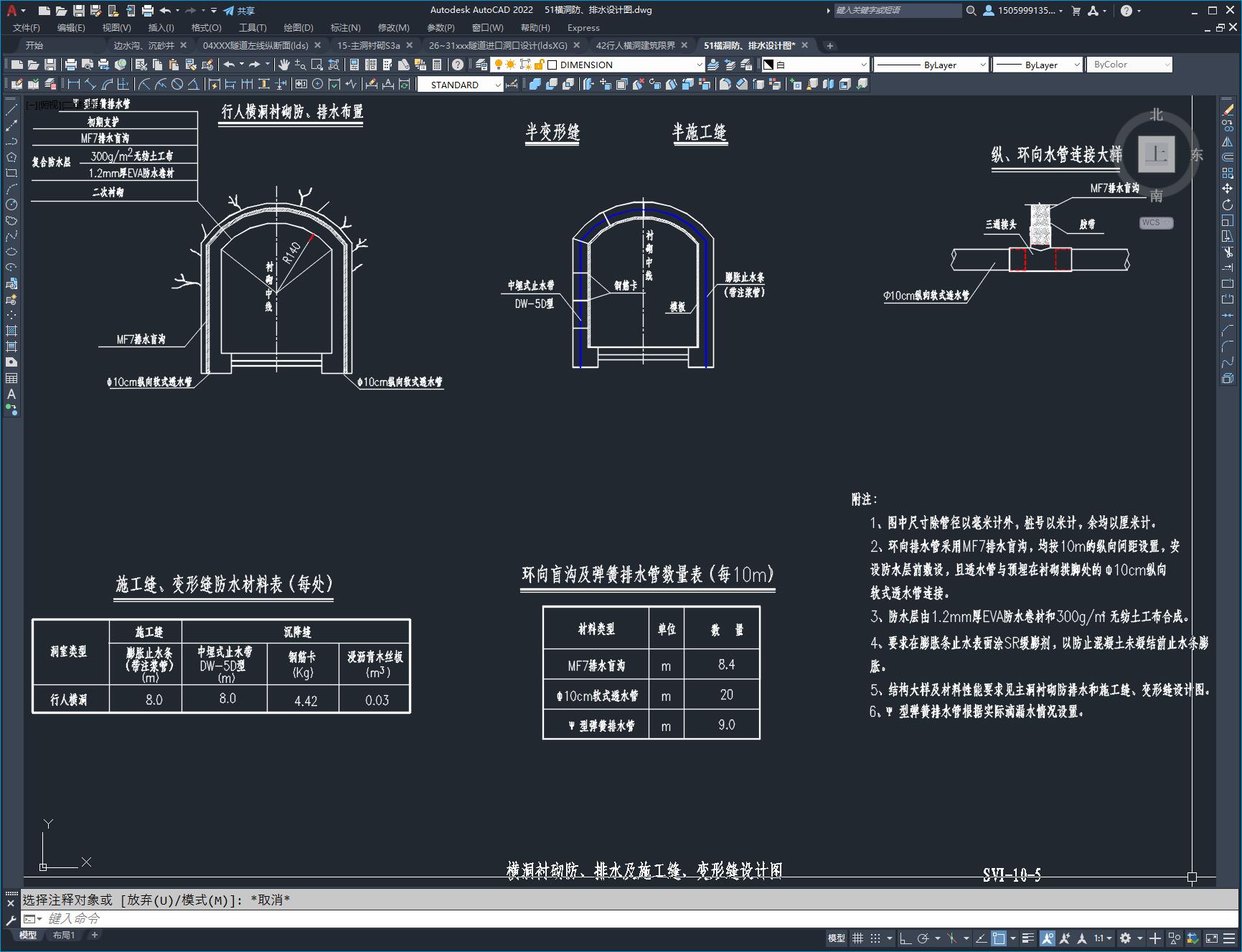

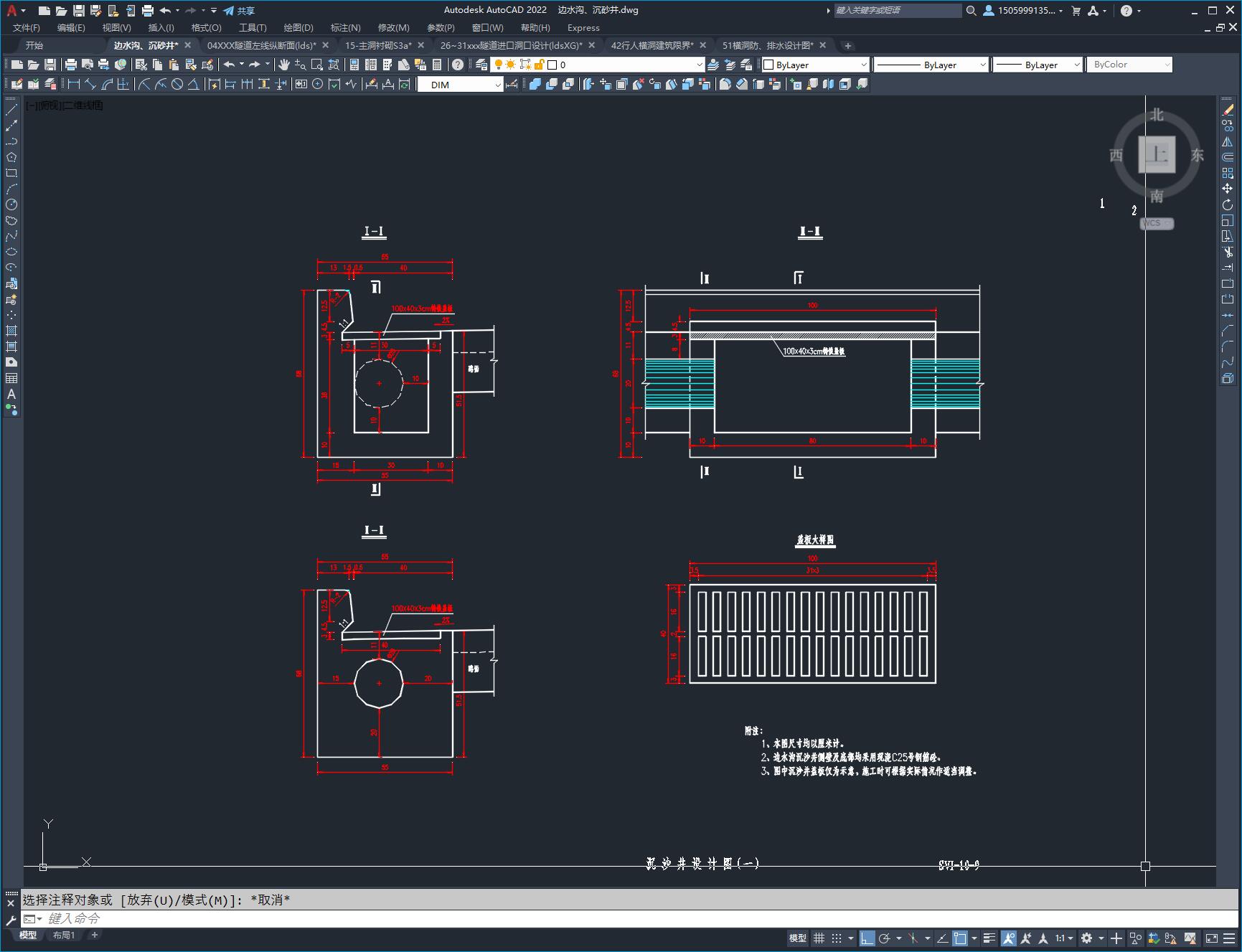

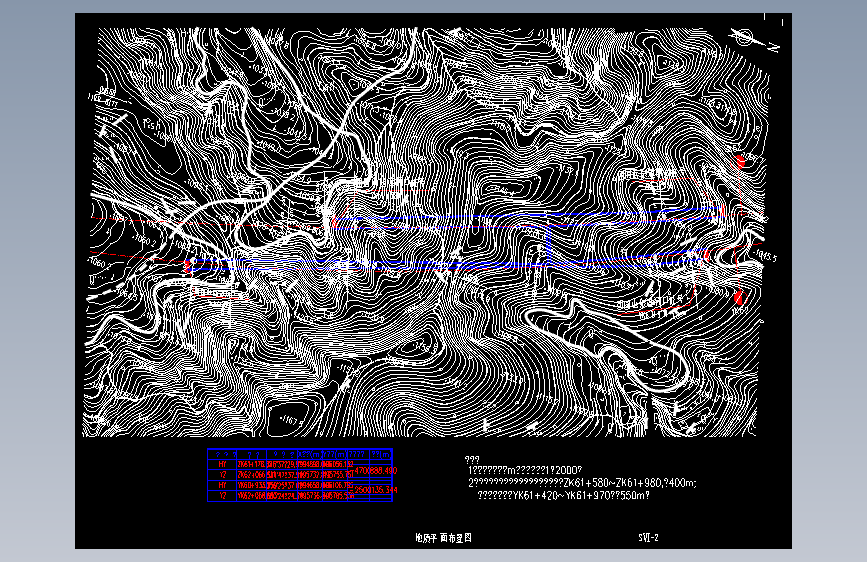

| 28 | 42行人横洞建筑限界.dwg | 65.50K |
| 29 | 43-全断面施工法监控量测设计图.dwg | 152.18K |
| 30 | 43行人横洞布置图.dwg | 279.71K |
| 31 | 44-ⅡⅢ类围岩施工.dwg | 65.76K |
| 32 | 44-行人横洞复合衬砌设计图.dwg | 92.54K |
| 33 | 45行人横洞衬砌加强设计图.dwg | 54.92K |
| 34 | 46行人横洞卷闸门洞室设计图.dwg | 90.66K |
| 35 | 49-主洞衬砌防排水设计图.dwg | 281.12K |
| 36 | 50-主洞施工缝、沉降缝.dwg | 217.51K |
| 37 | 51横洞防、排水设计图.dwg | 103.72K |
| 38 | 52边水沟.dwg | 206.16K |
| 39 | 54窨井.dwg | 158.45K |
| 40 | 56-xx线洞口手孔井设计图.dwg | 228.74K |
| 41 | 57、58-路面.dwg | 281.49K |
| 42 | 60-洞口浅埋地段地表沉降观测设计图.dwg | 99.16K |
| 43 | 64-装修.dwg | 224.17K |
| 44 |  Thumbs.db | 7.50K |
| 45 | xxx隧道地质平面布置图（新）.dwg | 514.91K |
| 46 | xxx隧道遵义端左线仰坡护设计图.dwg | 100.46K |
| 47 |  工程数量.xls | 105.50K |
| 48 | 工程数量表.dwg | 591.97K |
| 49 | 目录.xls | 40.50K |
| 50 | 边水沟、沉砂井.dwg | 473.34K |
| 51 | 逐桩坐标表.dwg | 701.88K |
| 52 | 隧道施工图说明.doc | 126.50K |
