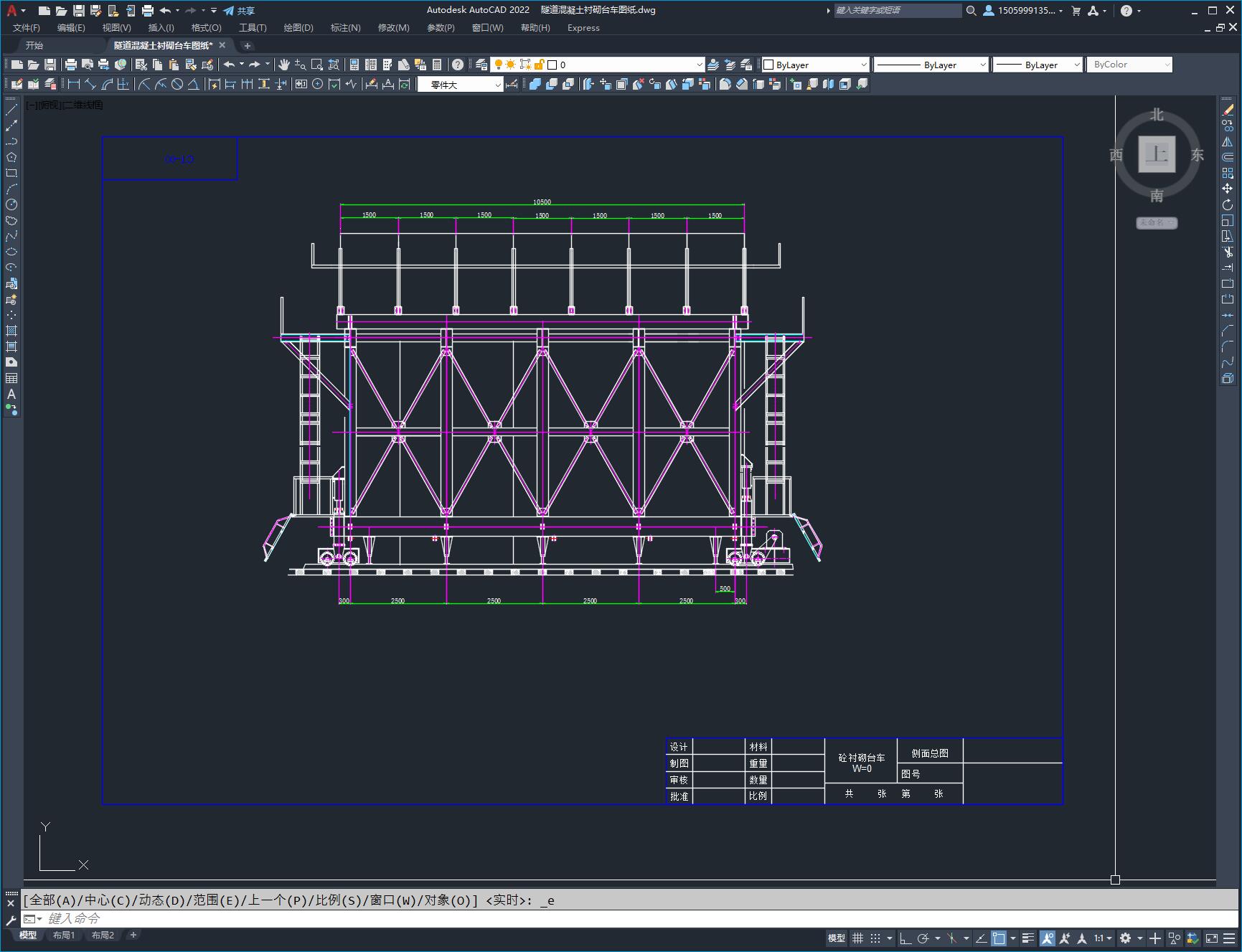

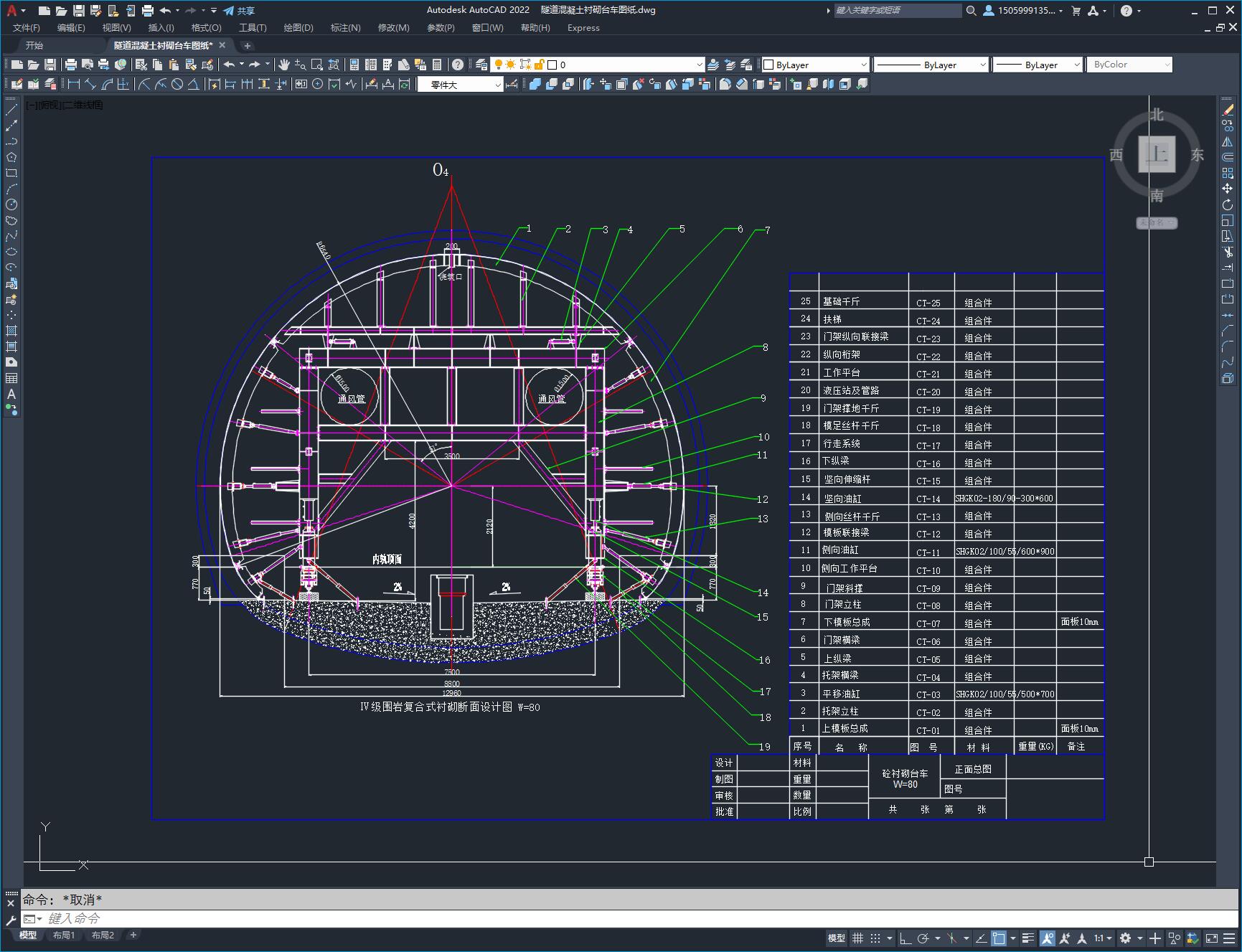

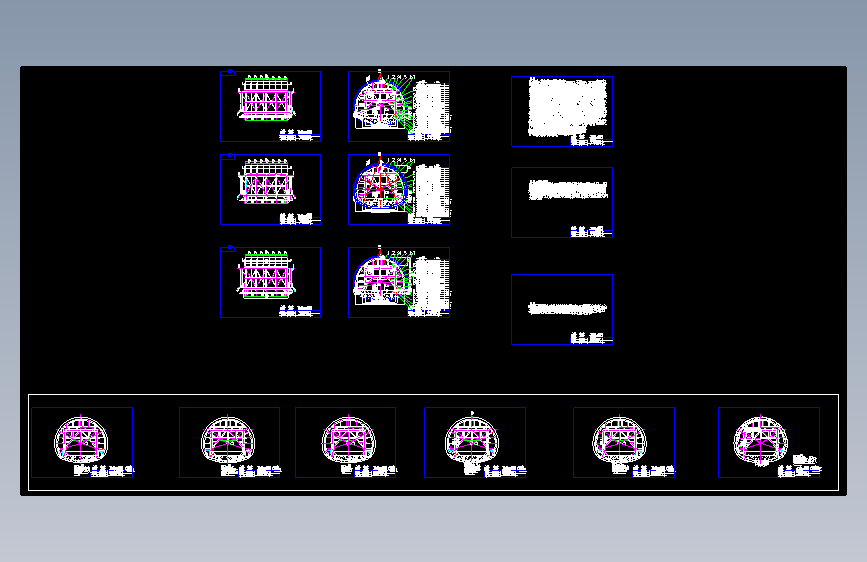

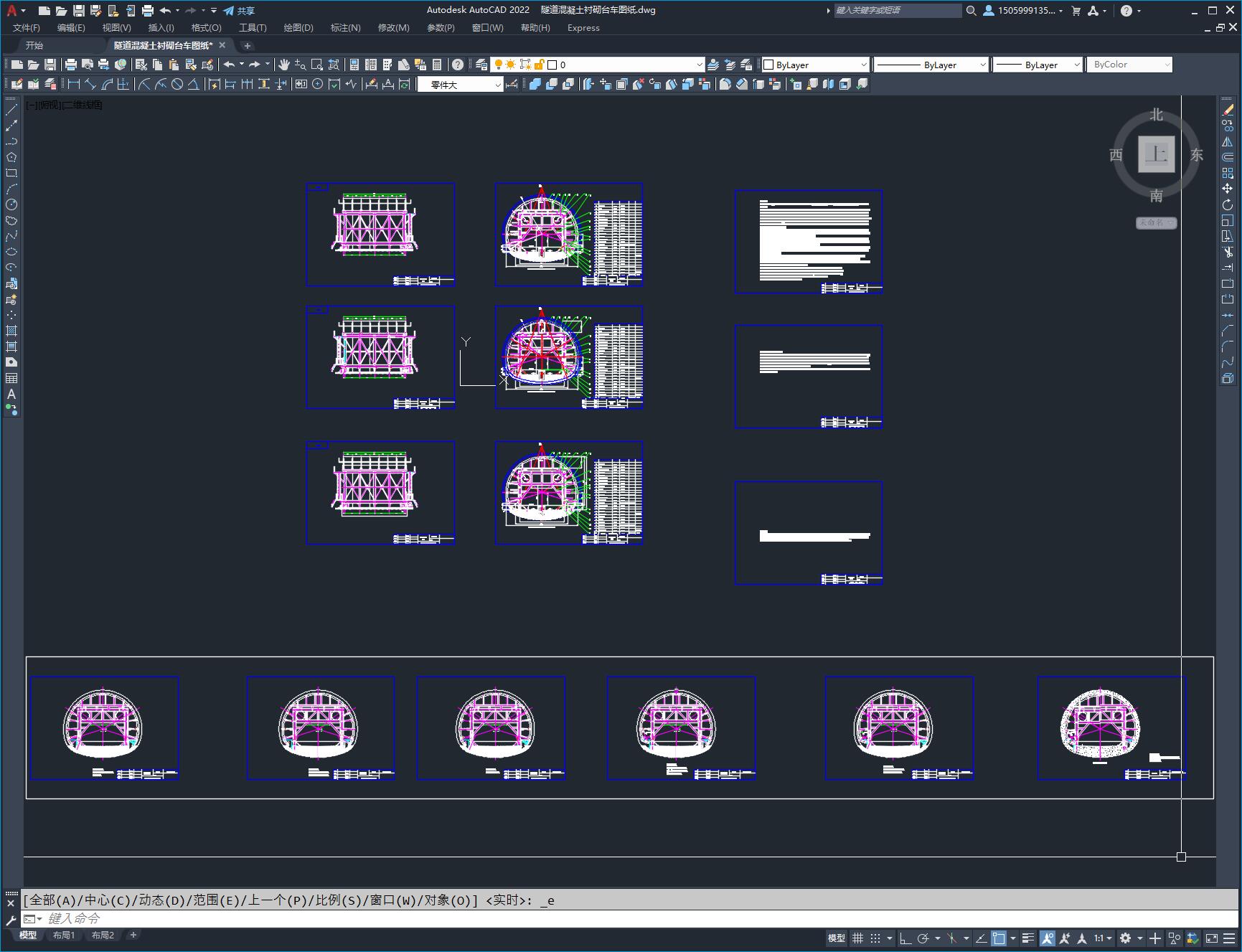

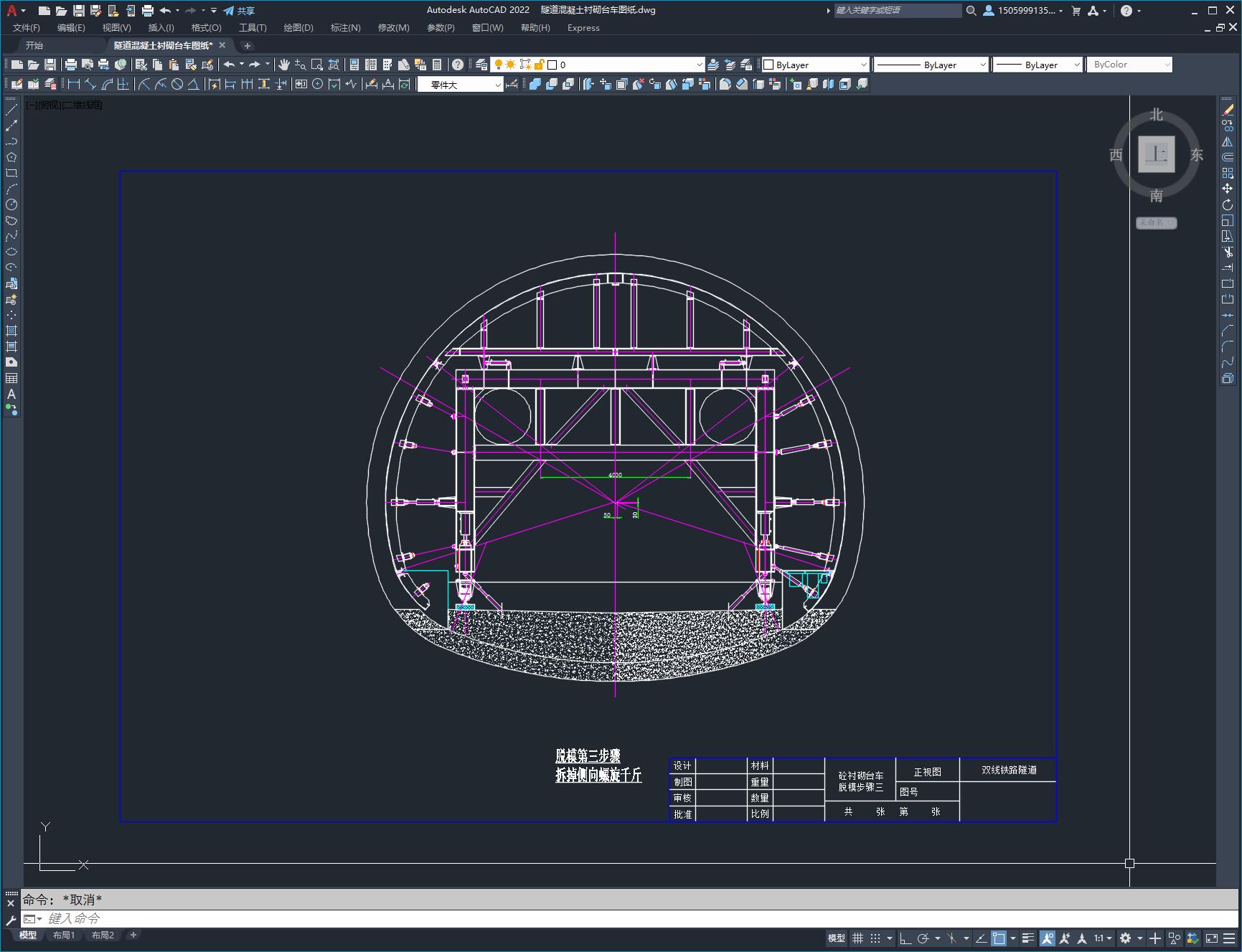

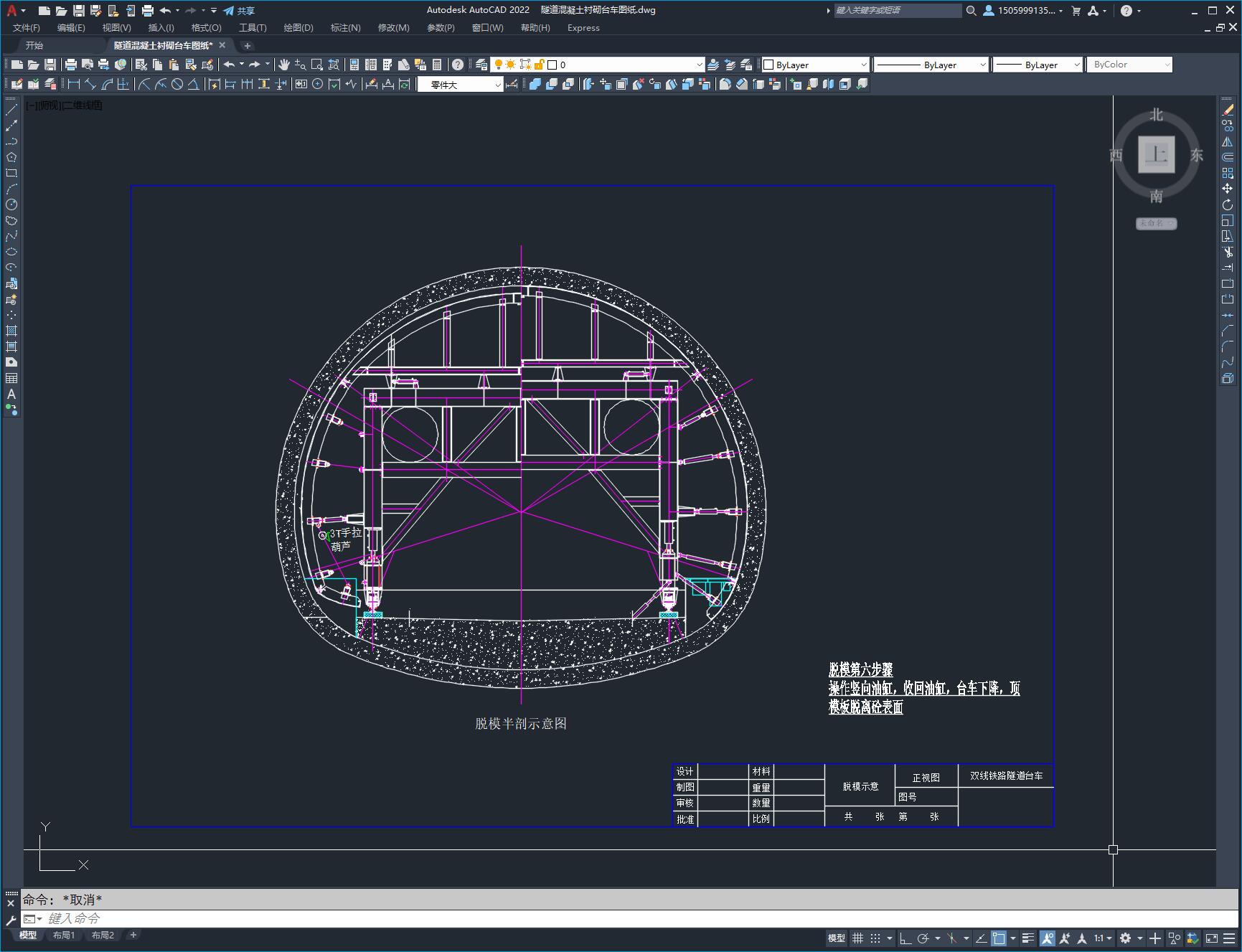

隧道混凝土衬砌台车图纸
图纸描述
1、台车以W0为基准断面加工，净空断面加大5CM,R=608CM,预留W0-W20、W80-W100加宽衬砌断面。 2、此隧道加宽断面较多，更换加宽块频繁，我厂针对此种隧道特性设计的台车采用液压升降系统下移，降低上部托架重心，使上部托架整体支承于门架平面之上，不再是液压升降系统在上面而只有油缸四点支承，更换加宽块困难而且危险，其他厂家换加宽需要三天，而我厂台车更换加宽只需要一天，而且整体置于门架平面上，换加宽时，上部模板和托架稳定性好，安全而迅速地更换加宽块。 3、针对台车只能按W0断面设计的情况，其它断面与此断面台车轮廓具有一定误差，我厂设计的加宽值针对每一断面净空尺寸对比计算而设计
下载需要180金币
立即下载 收藏
图纸信息
作者
荆肩柔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Thumbs.db | 16.50K |
| 2 |  说明.docx | 13.72K |
| 3 |  隧道混凝土衬砌台车图纸.dwg | 2.11M |
