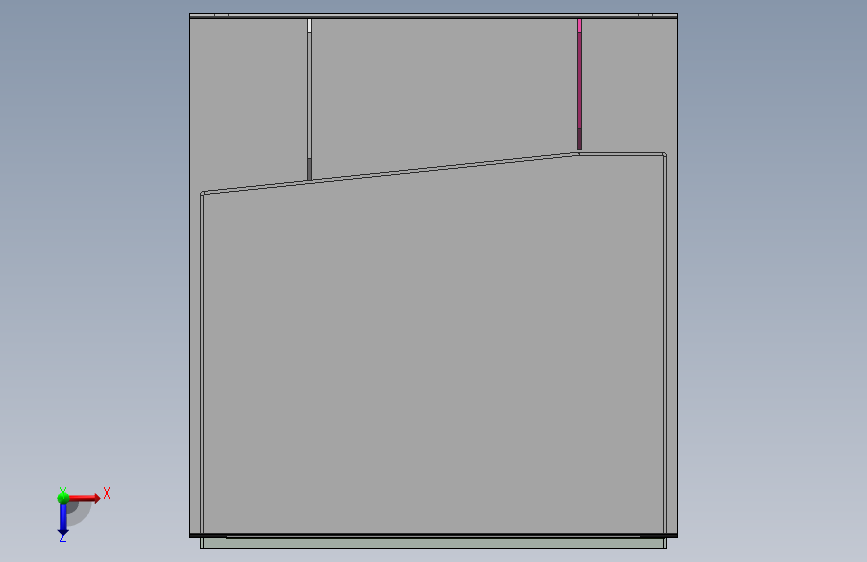

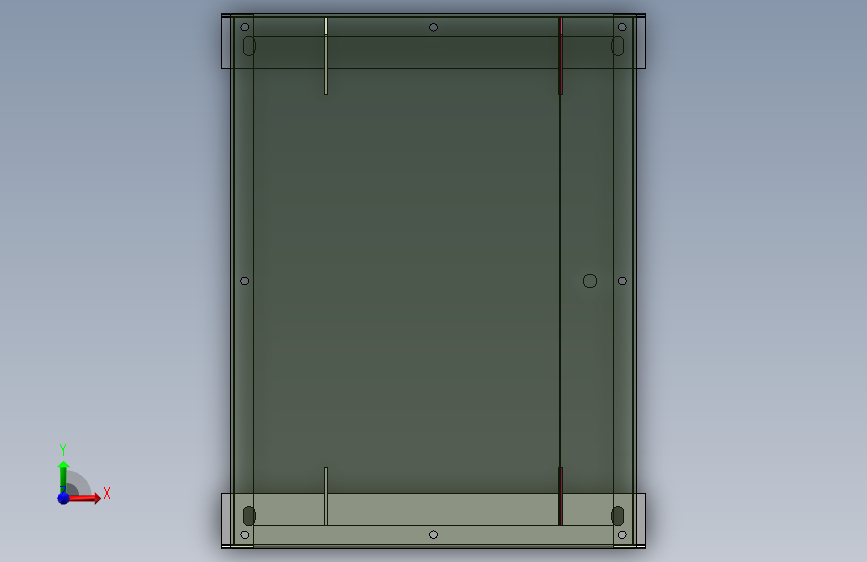

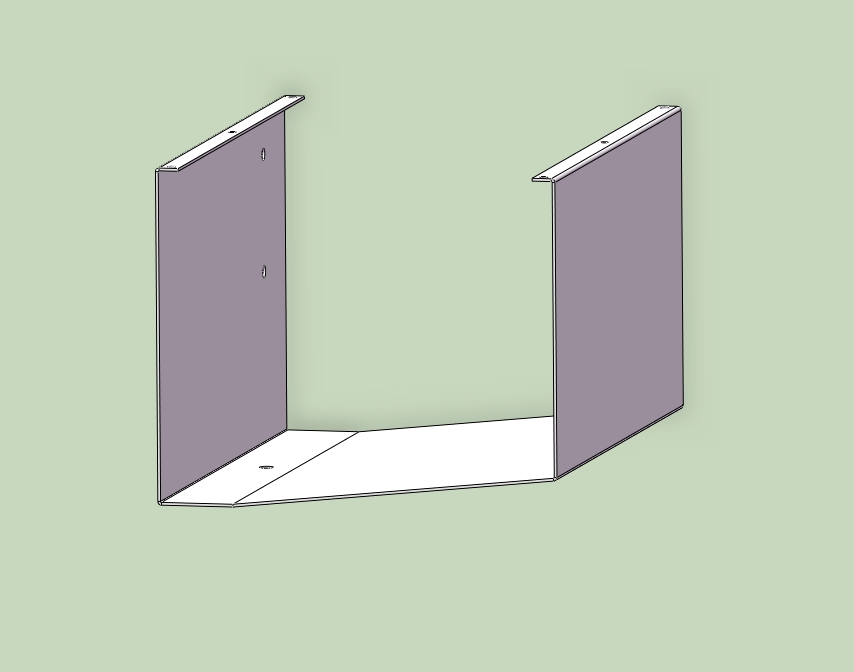

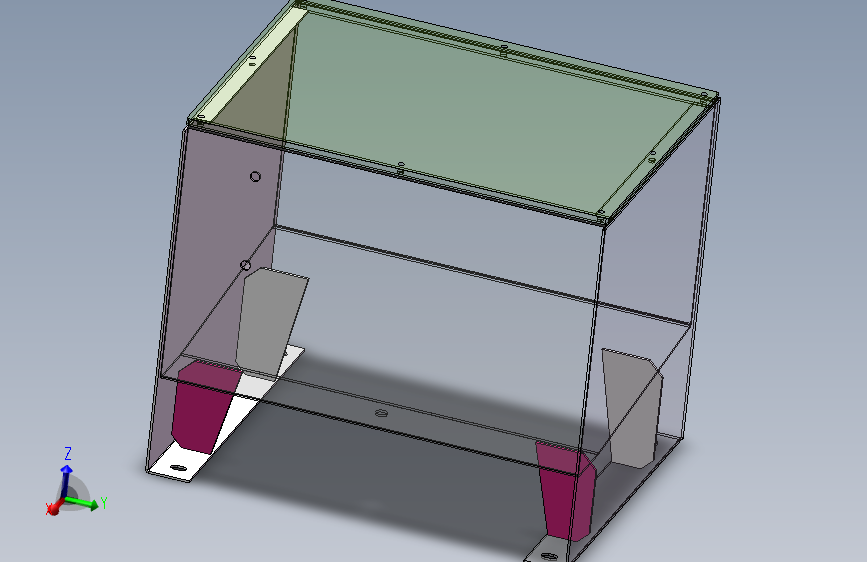

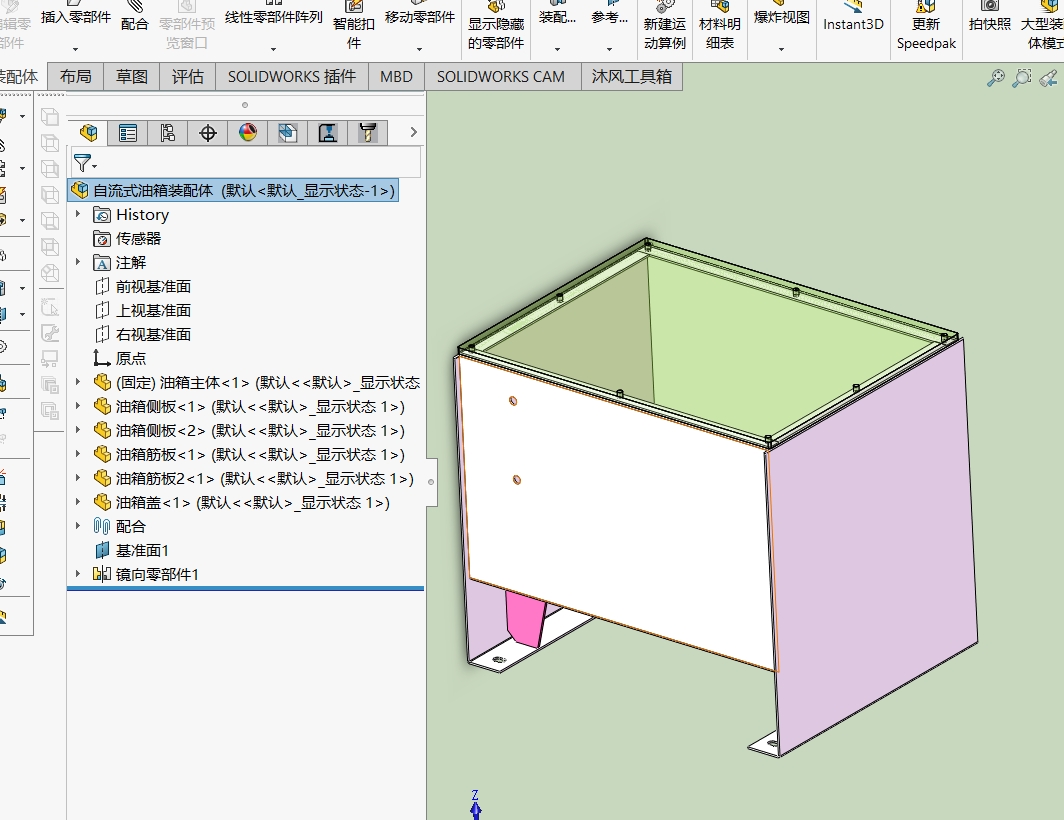

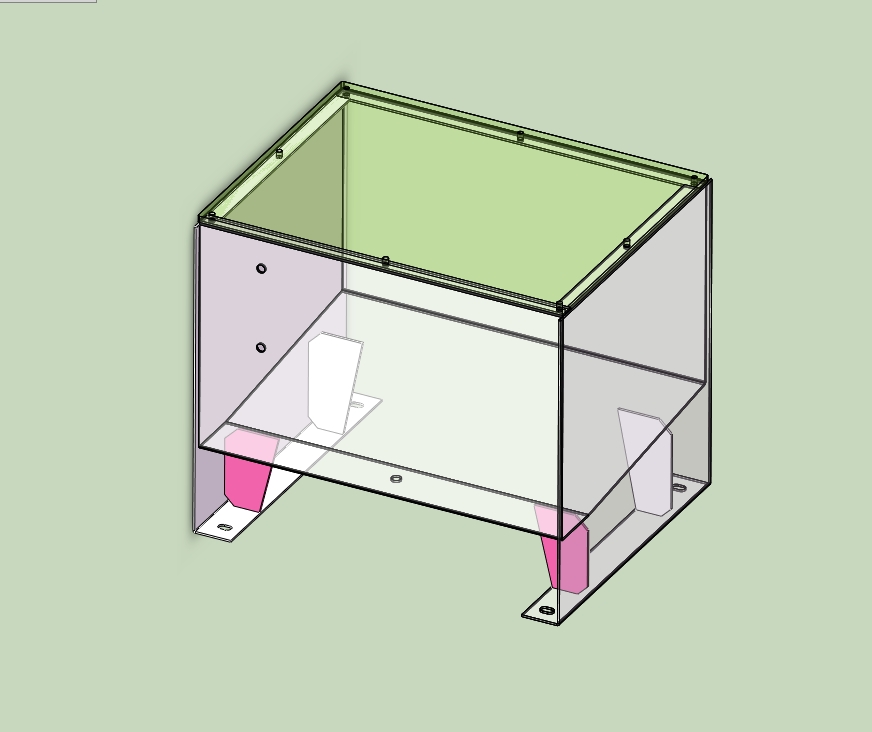

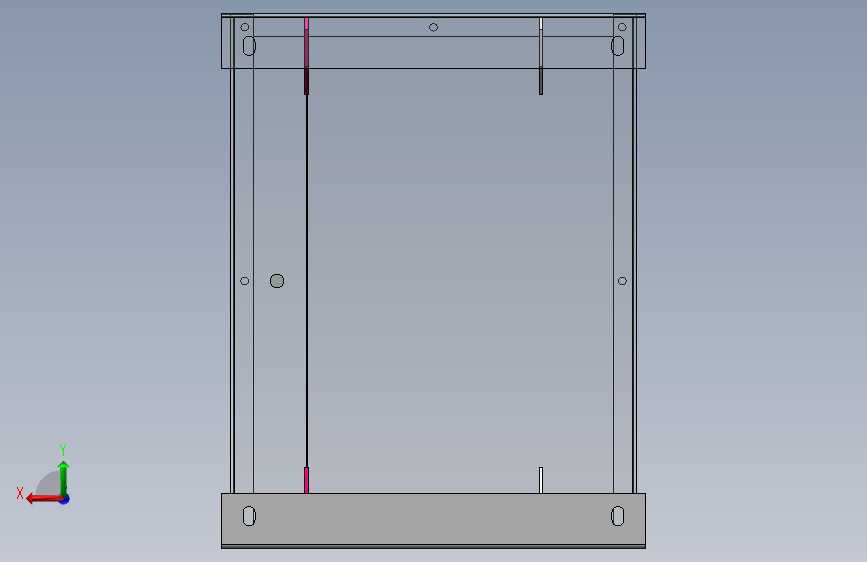

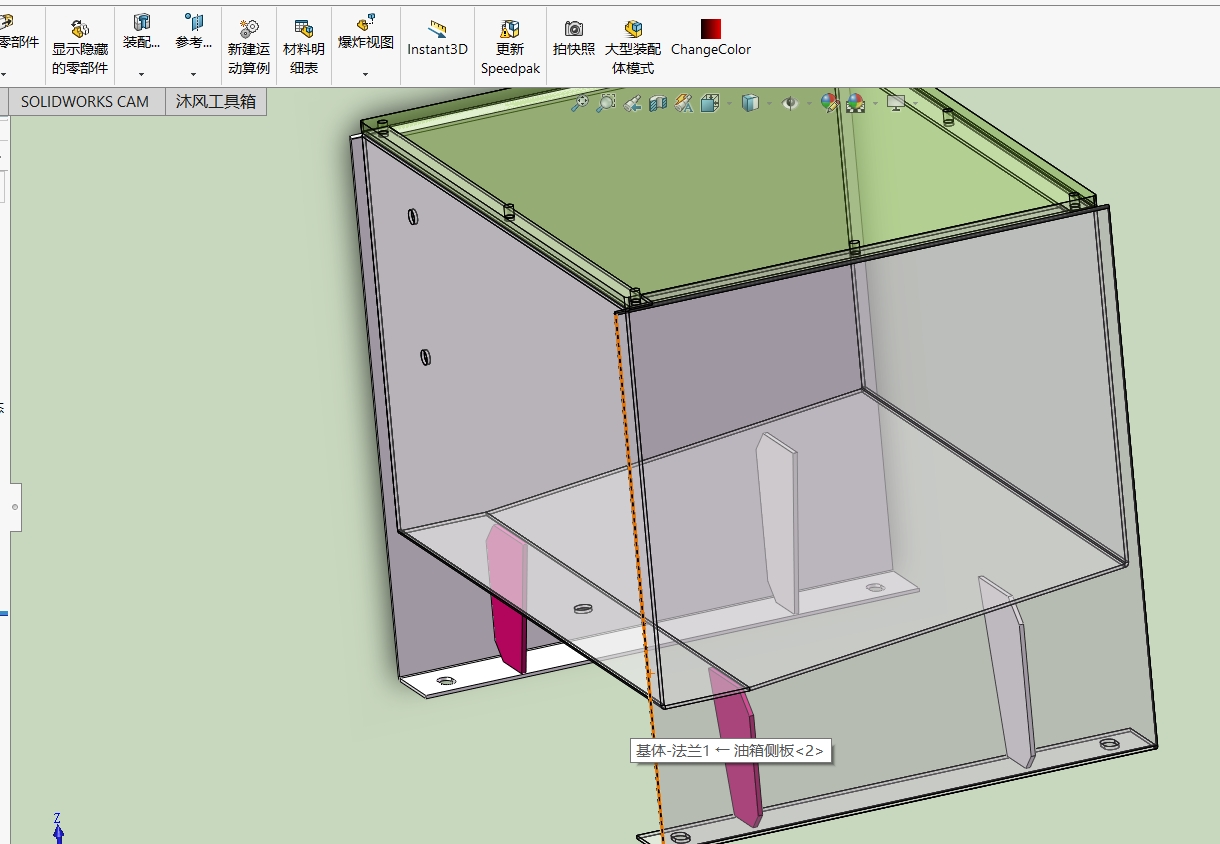

油箱是大家常用的基本配件之一，造型也各异。本图是油箱的一种结构，可以实现基本全部清空的目的，主体底板倾斜自流式设计，外形简单，制作方便，希望帮助需要他的朋友。此图SolidWorks2019版本

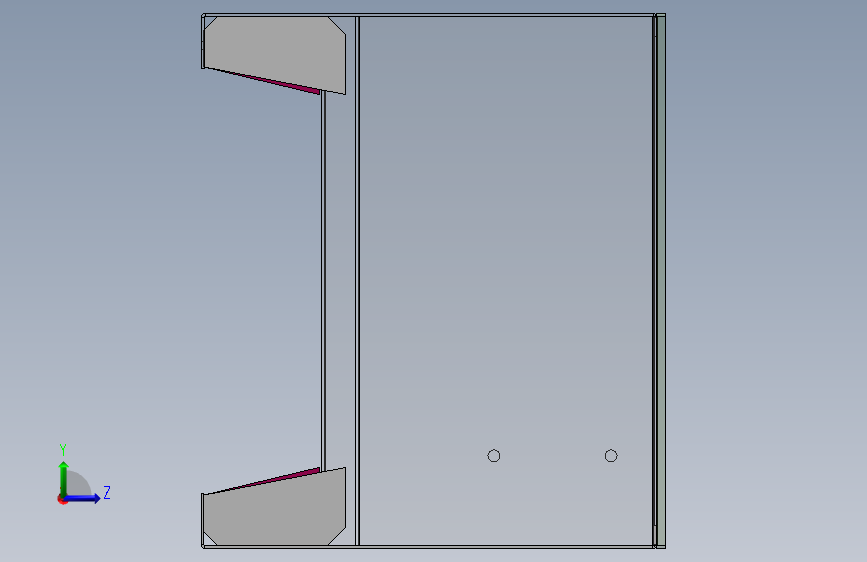

自流式油箱
图纸描述
油箱是大家常用的基本配件之一，造型也各异。本图是油箱的一种结构，可以实现基本全部清空的目的，主体底板倾斜自流式设计，外形简单，制作方便，希望帮助需要他的朋友。此图SolidWorks2019版本
下载需要120金币
立即下载 收藏
图纸信息
作者
寇甸互
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  油箱主体.SLDPRT | 145.70K |
| 2 | 油箱侧板.SLDPRT | 107.98K |
| 3 | 油箱盖.SLDPRT | 74.05K |
| 4 | 油箱筋板.SLDPRT | 65.88K |
| 5 | 油箱筋板2.SLDPRT | 67.07K |
| 6 |  自流式油箱装配体.dwg | 40.94K |
| 7 |  自流式油箱装配体.SLDASM | 155.65K |
