本建筑位于北方某城市，为单体别墅建筑，建筑面积为420平方米，冷、热源采用HSLR-30热泵水管式户式中央空调机组,冬季制热量31.4KW,夏季冷负荷27.6KW。冬季辅助热源为壁挂式电锅炉，型号为CML-15，15KW；兼供生活热水。部分房间还设置采暖电热缆，卫生间设电暖气和浴霸。本设计采用风机盘管夏季供冷,冬季供热。一.二层采用卧式暗装风机盘管，三层采用立式明装风机盘管。每个房间设带温控三速开关。风盘的安装位置和形式，可根据装修方案或房间布置确定。

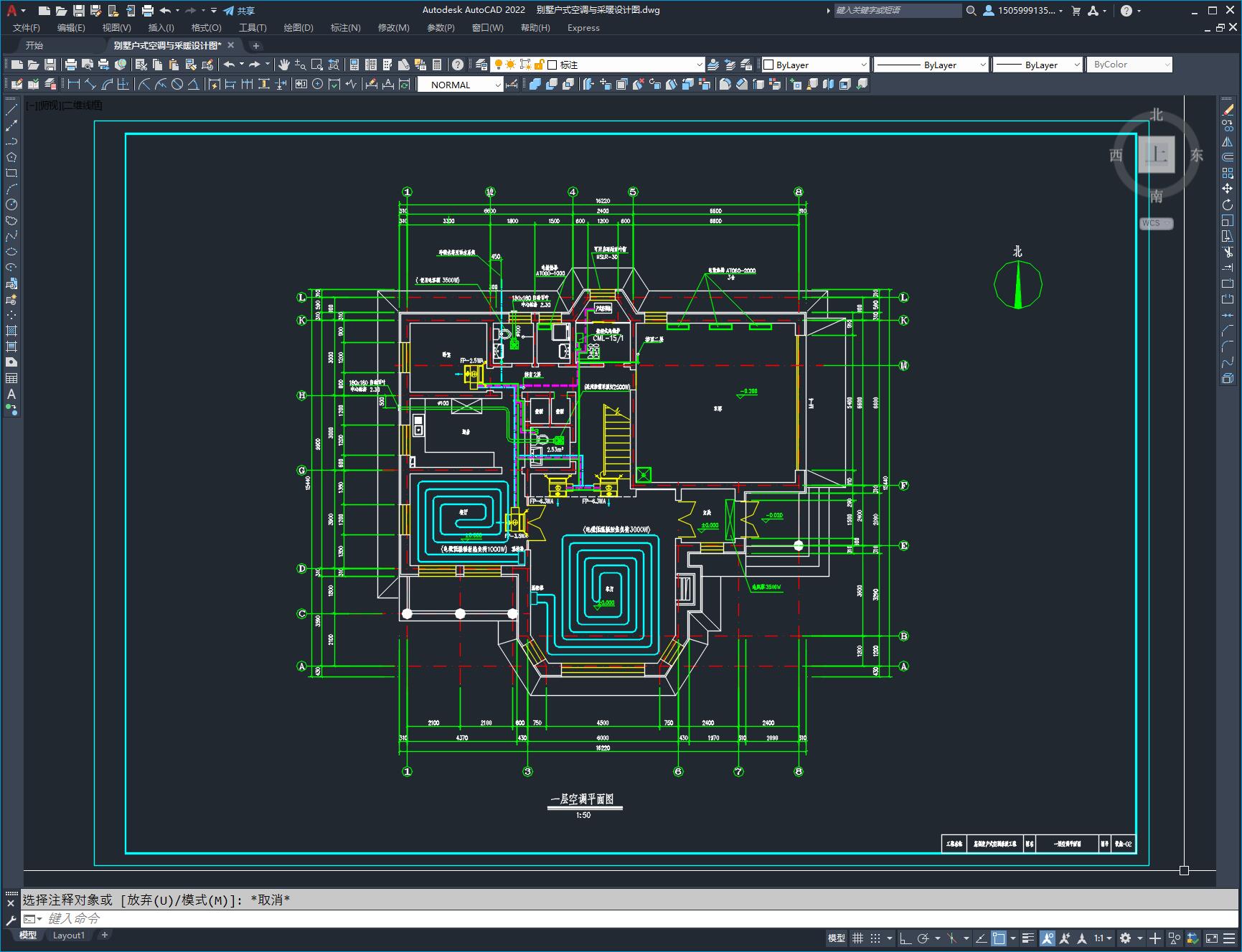

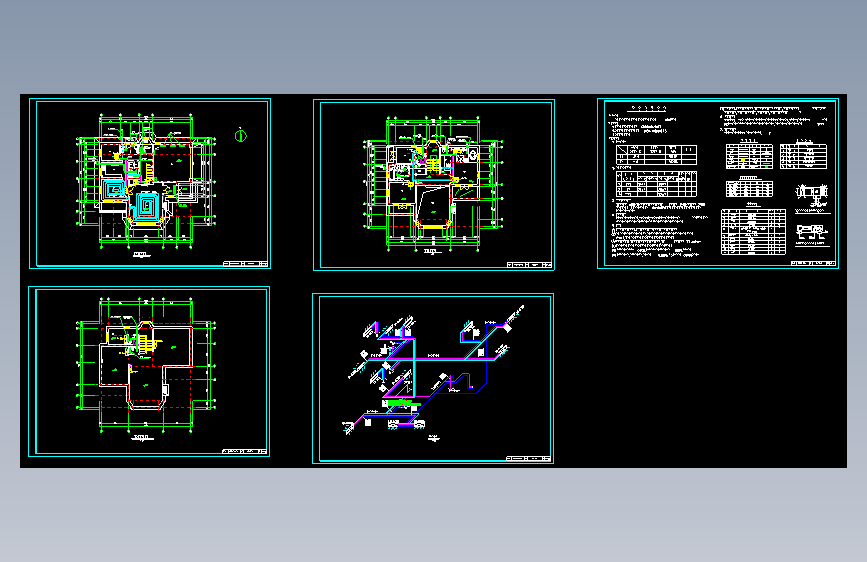

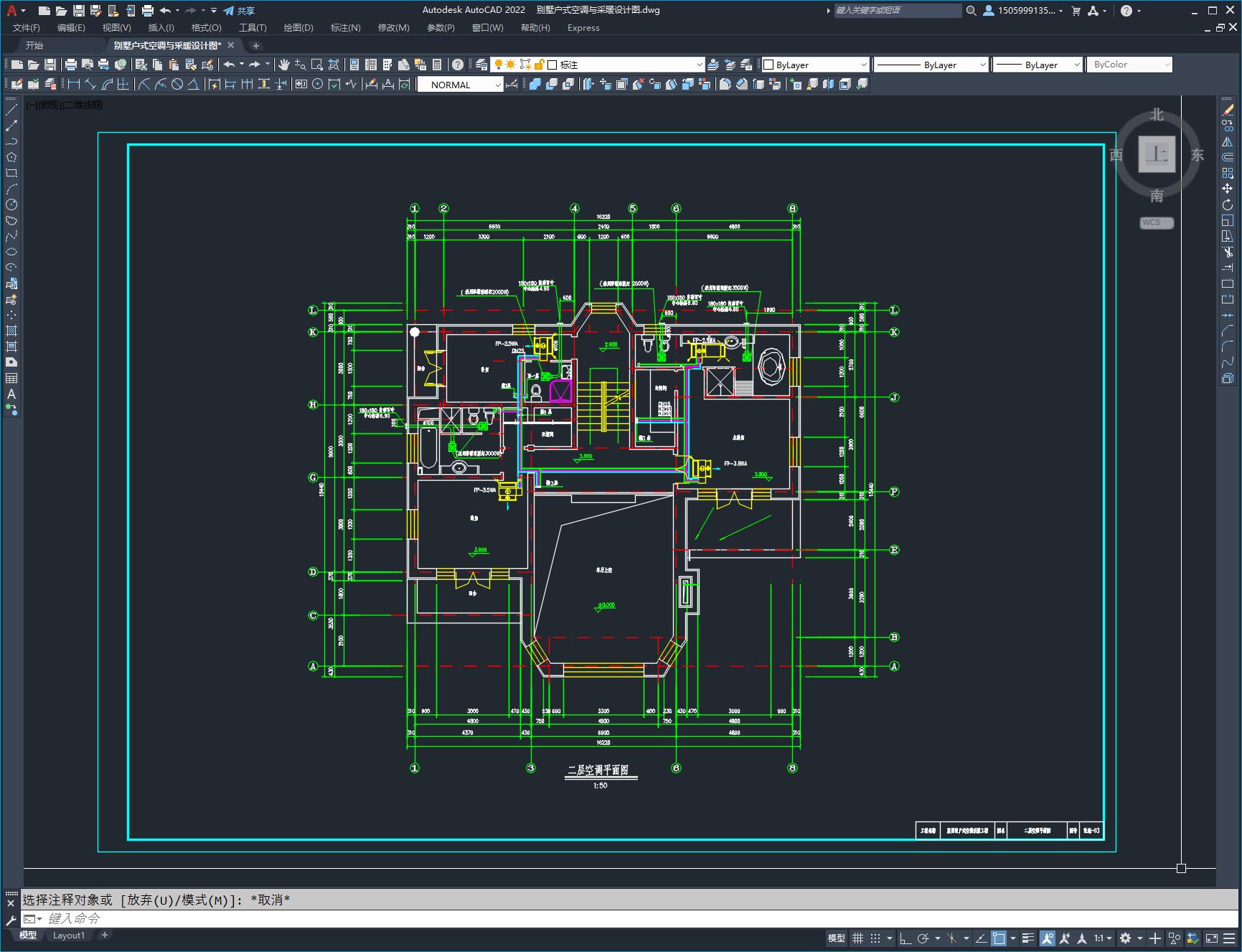

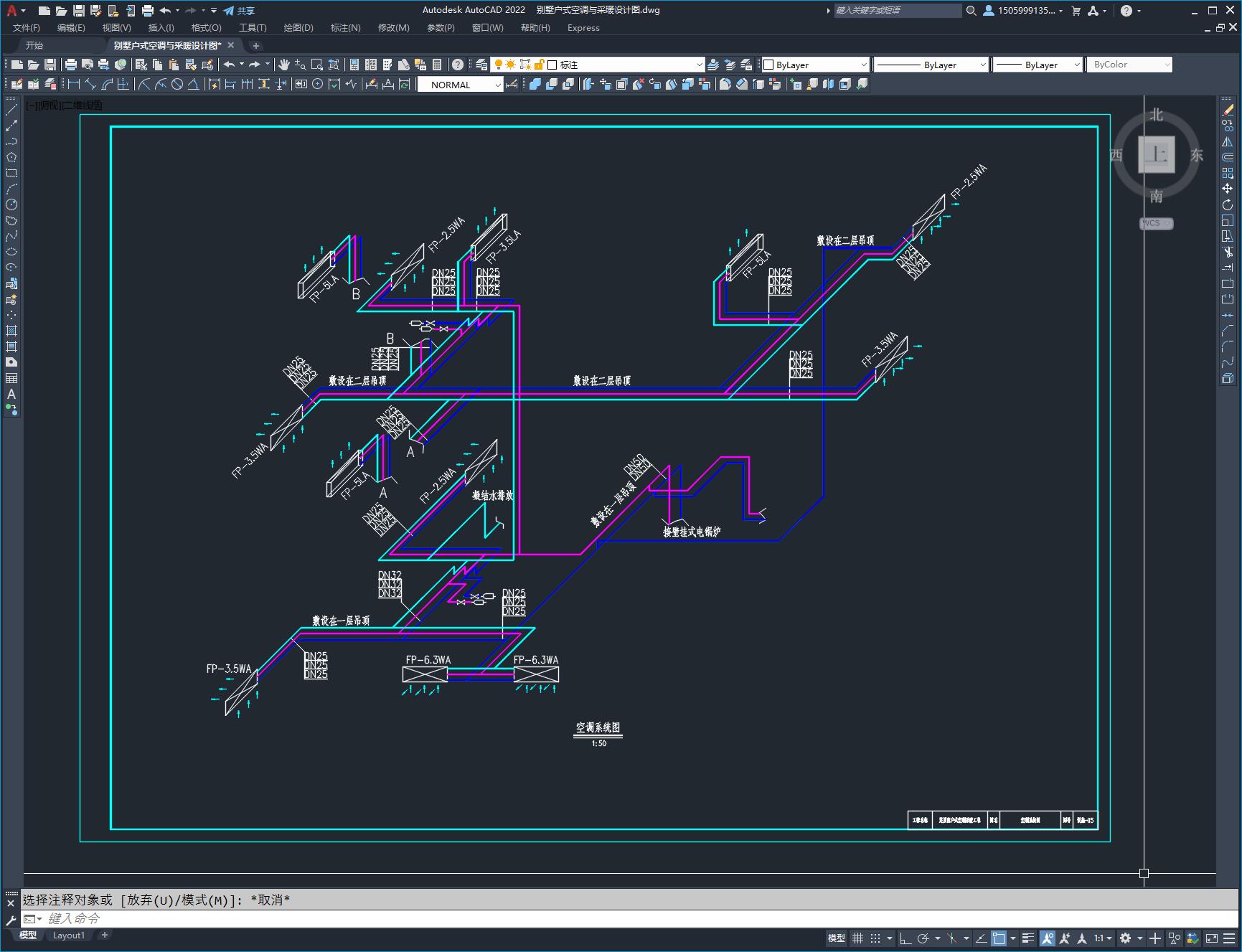

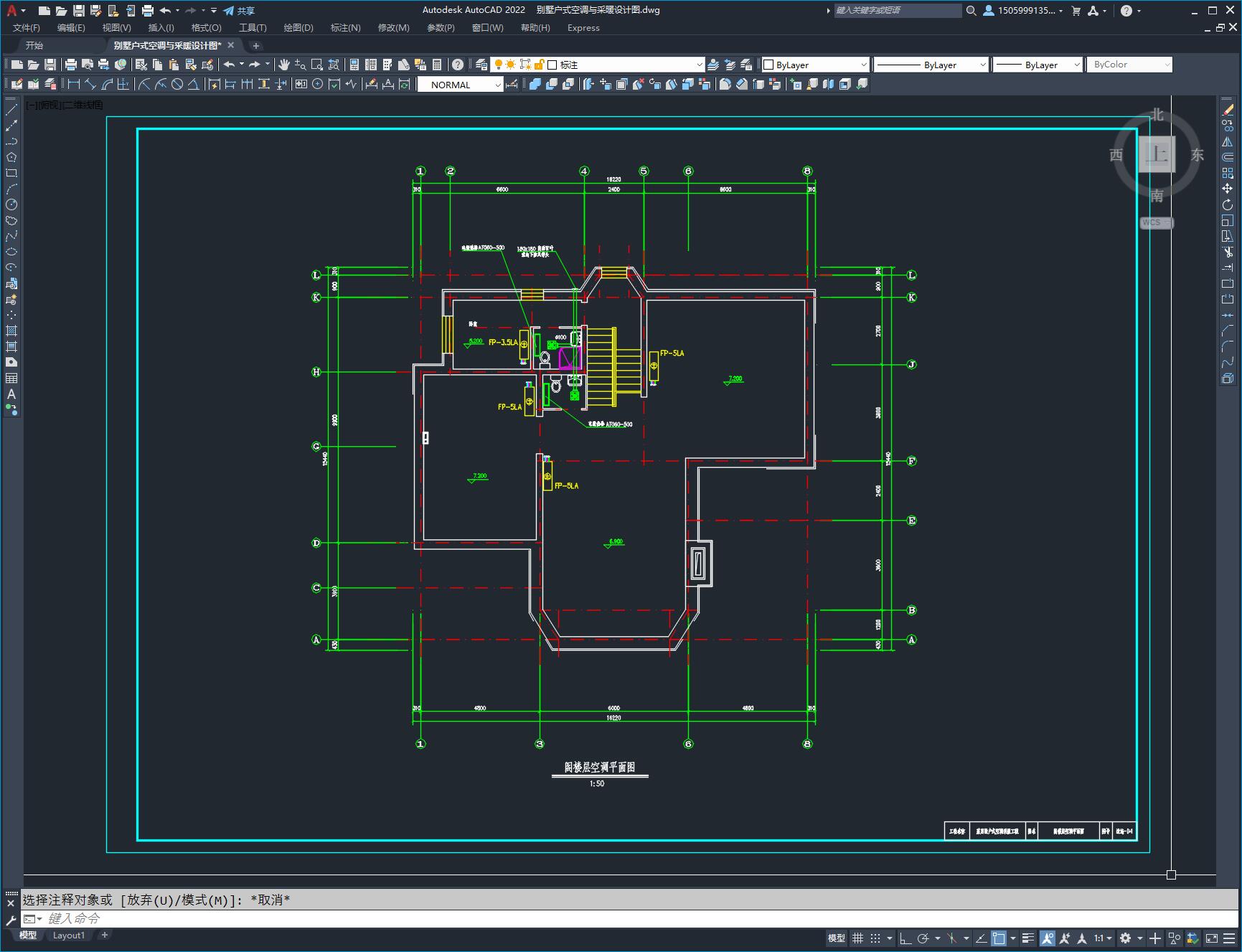

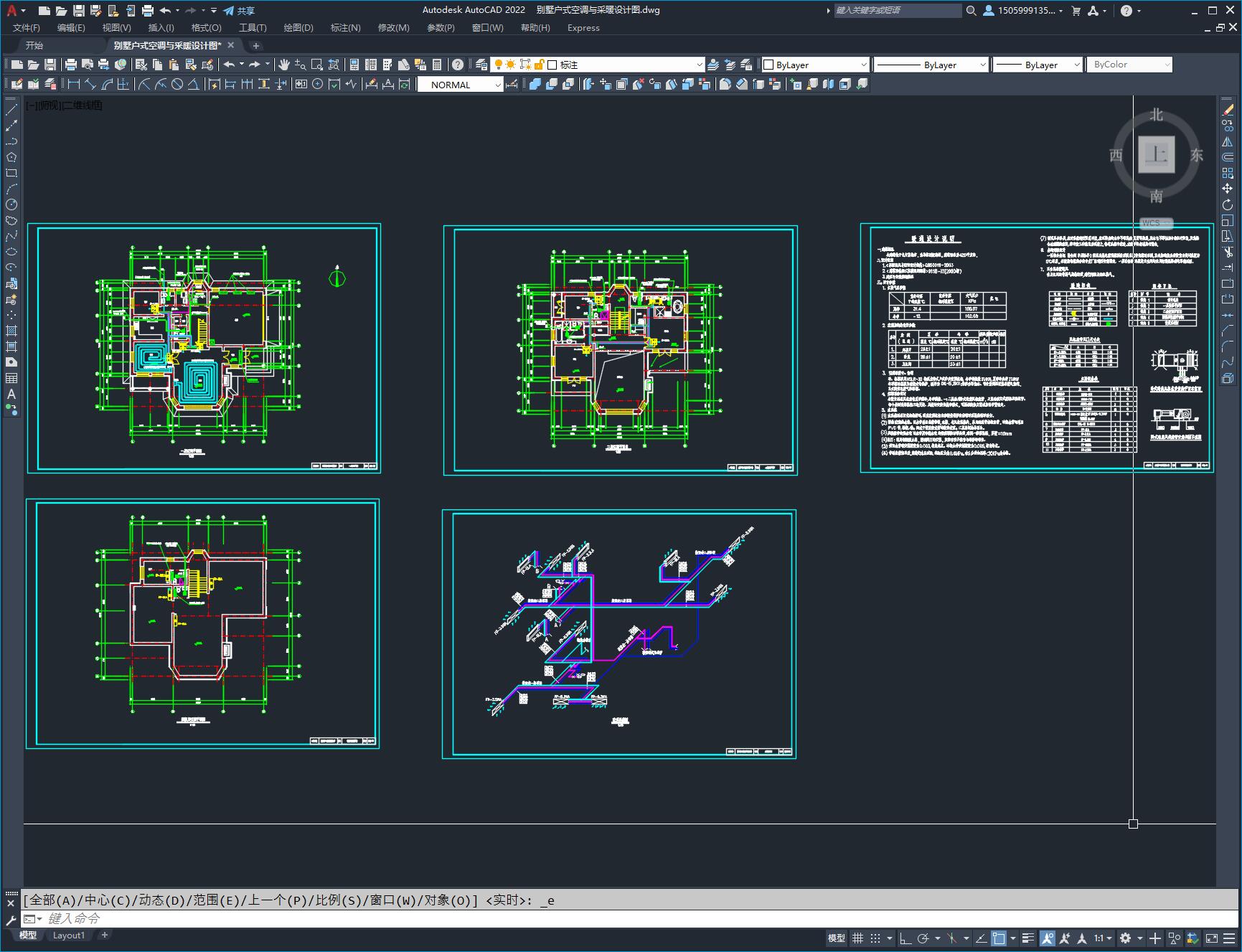

别墅户式空调与采暖设计图
图纸描述
本建筑位于北方某城市，为单体别墅建筑，建筑面积为420平方米，冷、热源采用HSLR-30热泵水管式户式中央空调机组,冬季制热量31.4KW,夏季冷负荷27.6KW。冬季辅助热源为壁挂式电锅炉，型号为CML-15，15KW；兼供生活热水。部分房间还设置采暖电热缆，卫生间设电暖气和浴霸。本设计采用风机盘管夏季供冷,冬季供热。一.二层采用卧式暗装风机盘管，三层采用立式明装风机盘管。每个房间设带温控三速开关。风盘的安装位置和形式，可根据装修方案或房间布置确定。
下载需要40金币
立即下载 收藏
