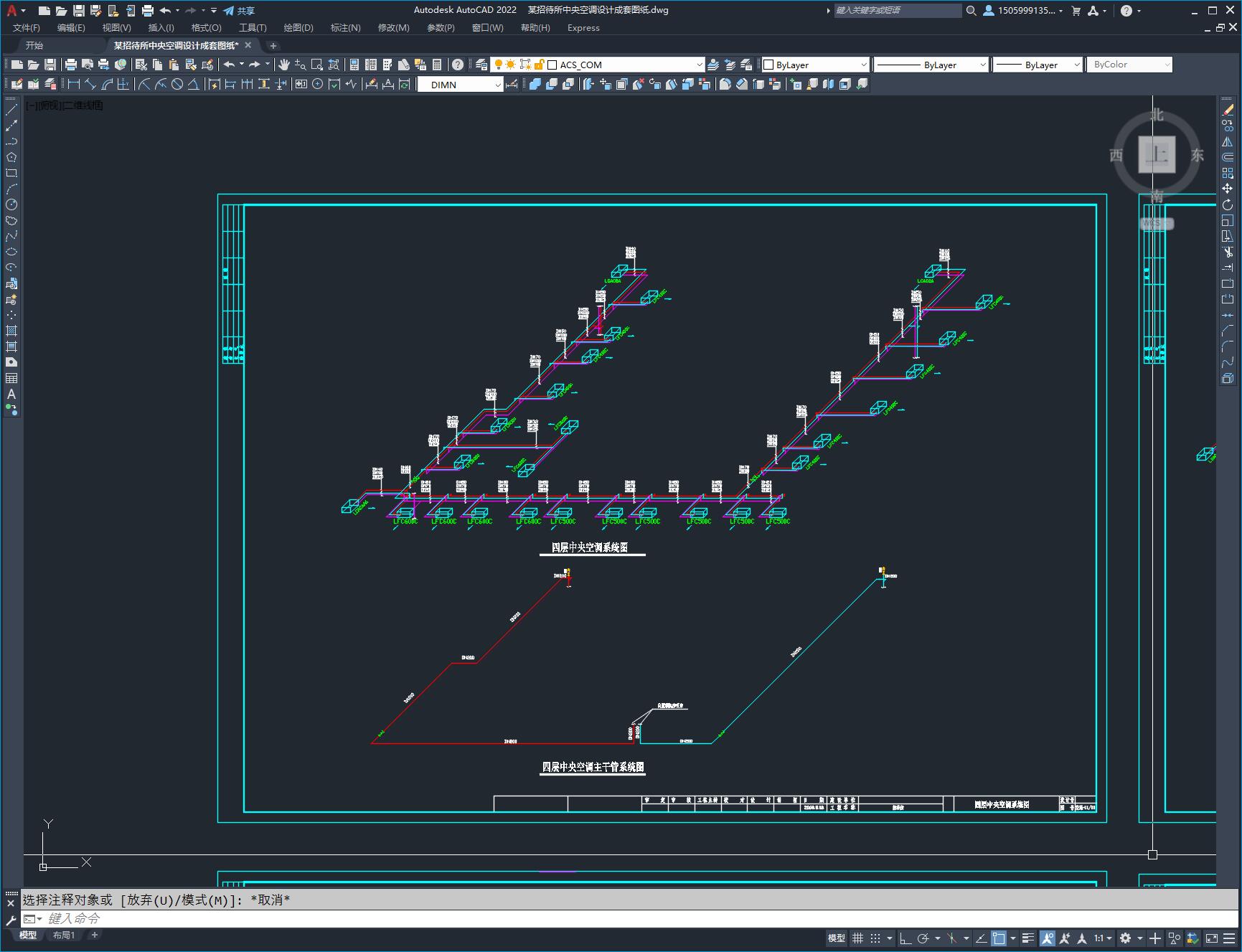

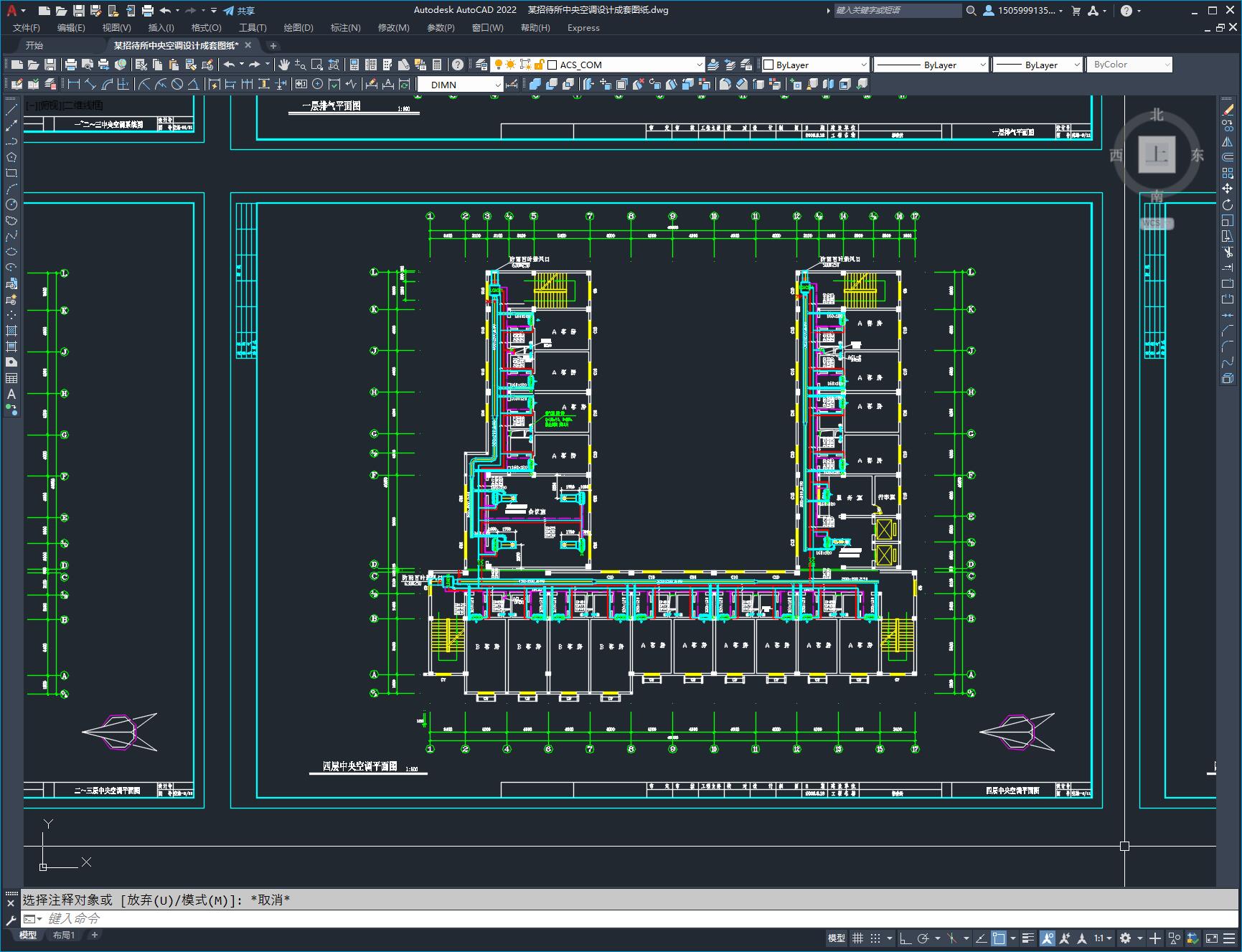

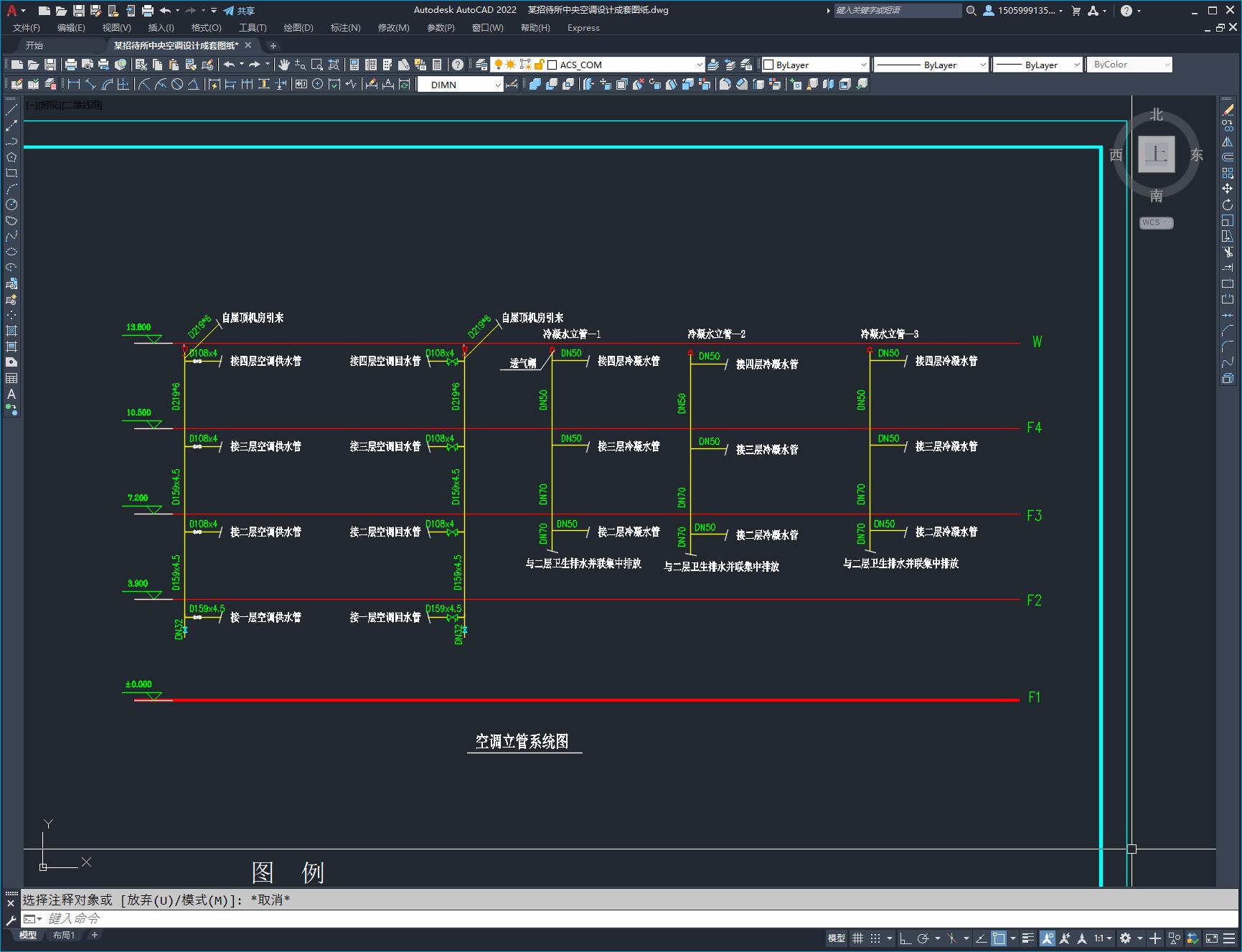

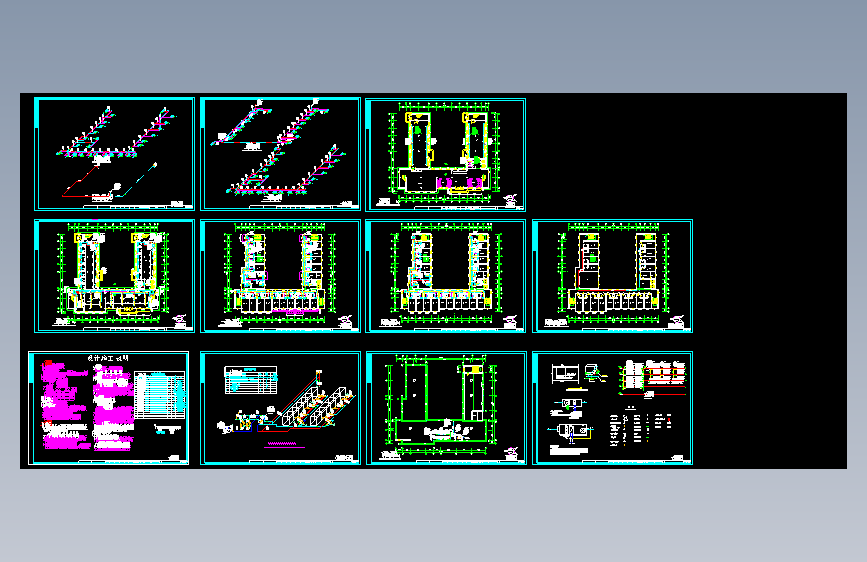

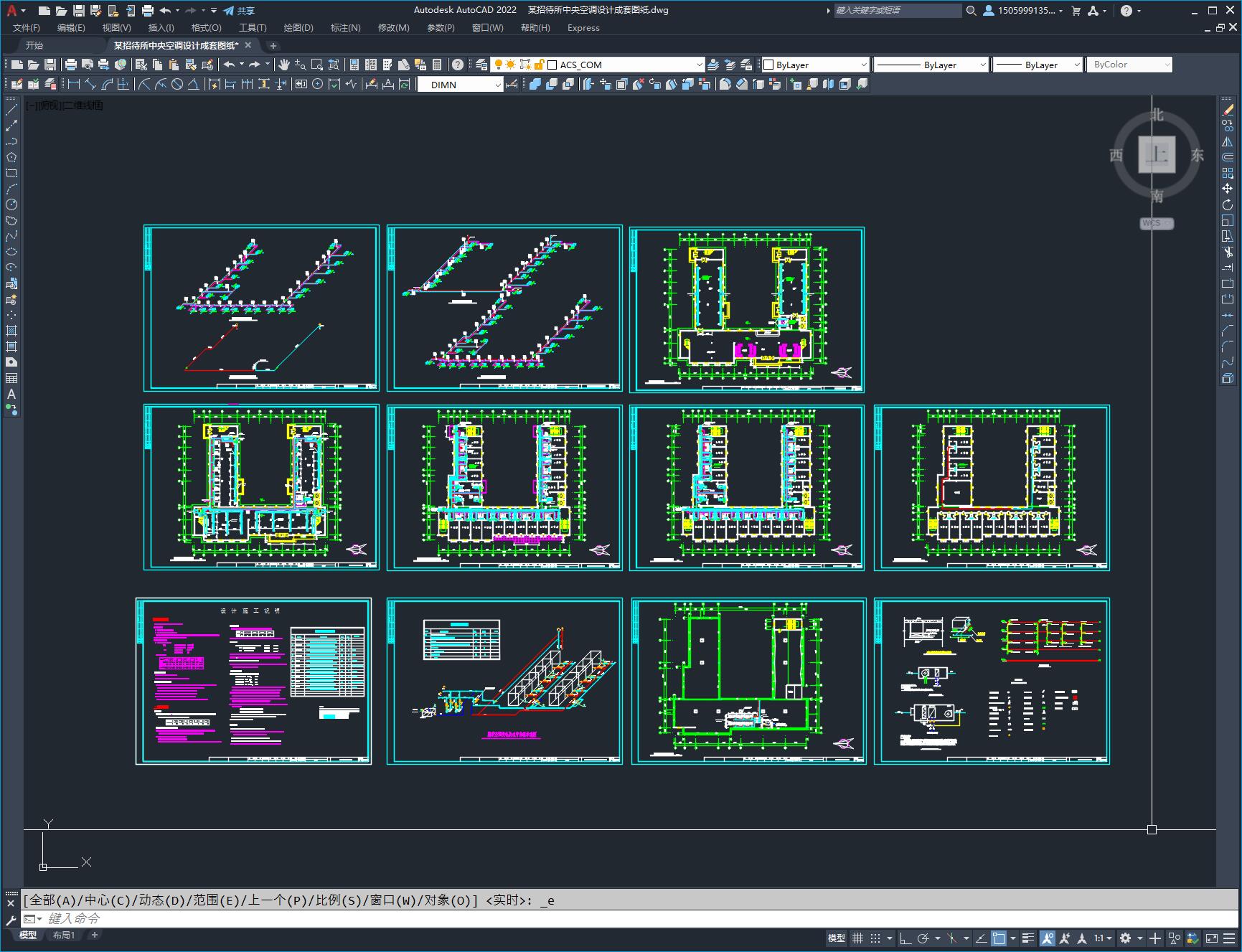

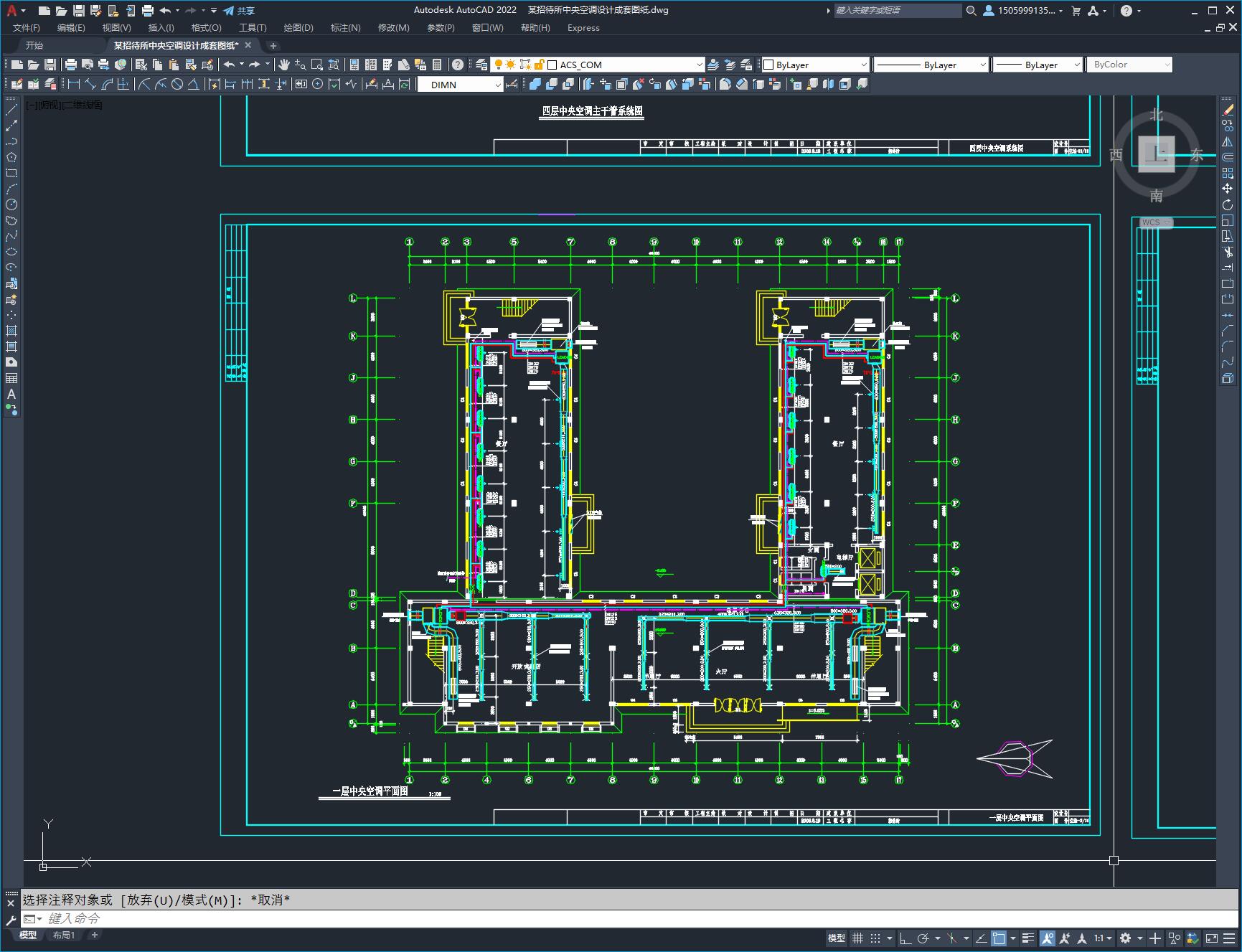

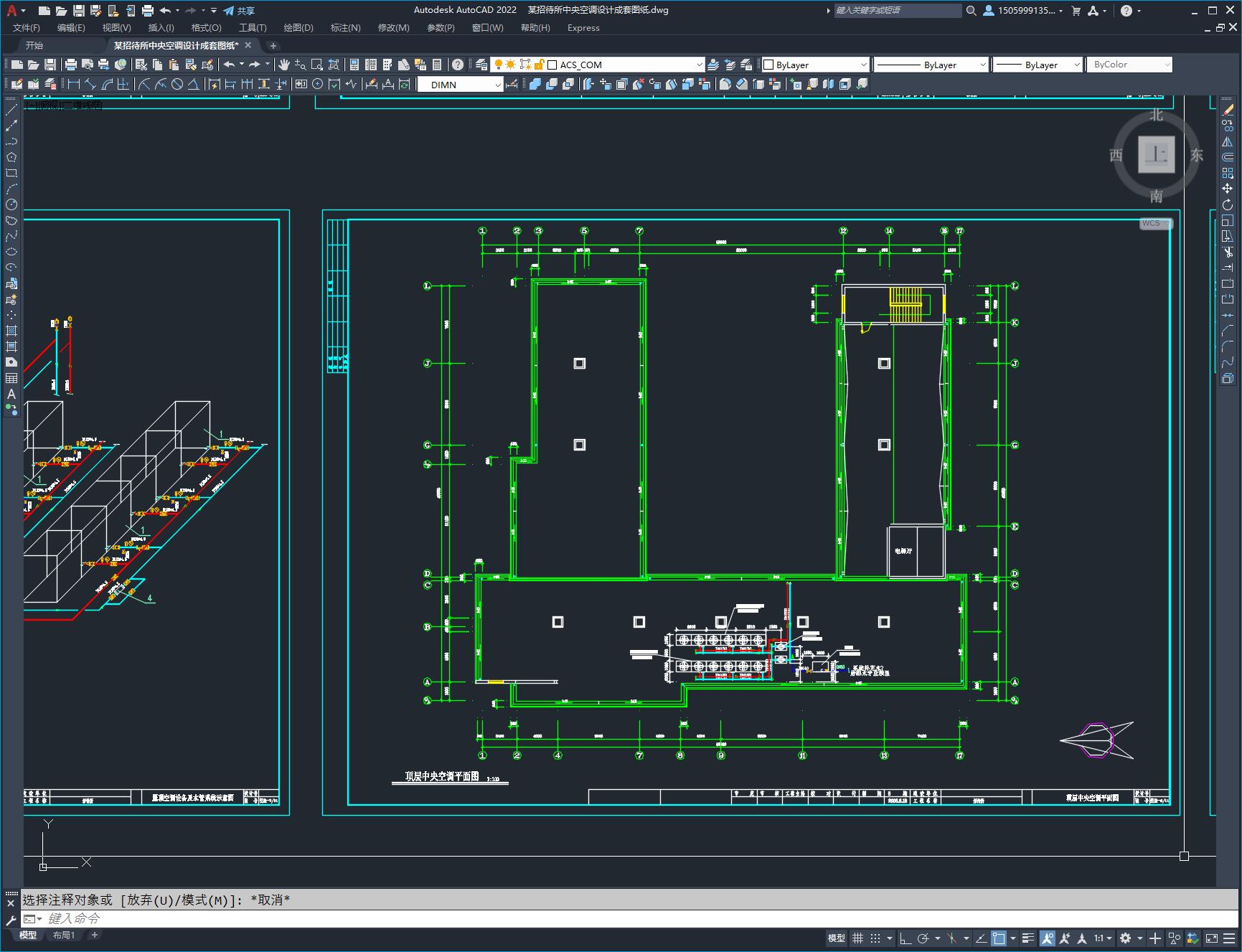

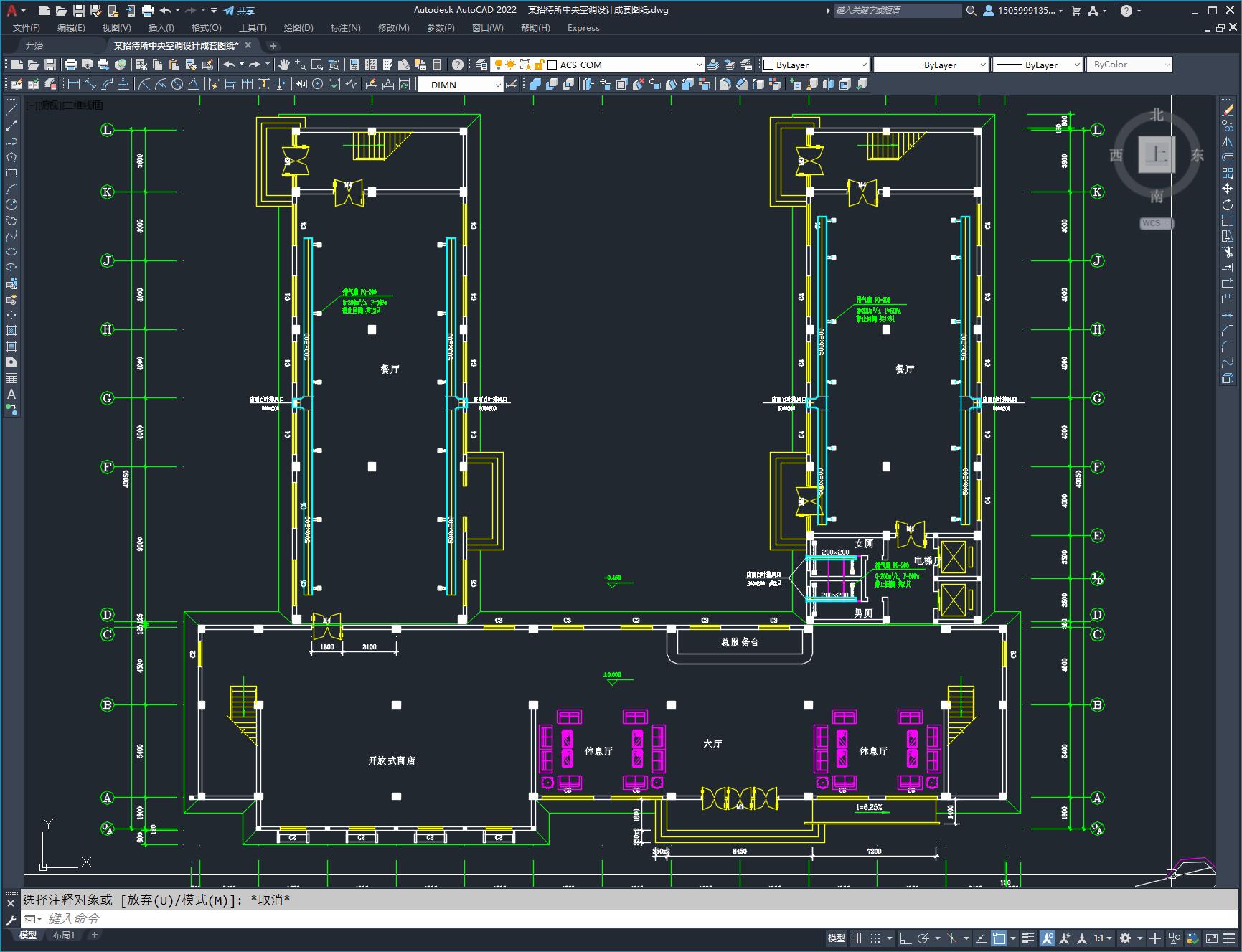

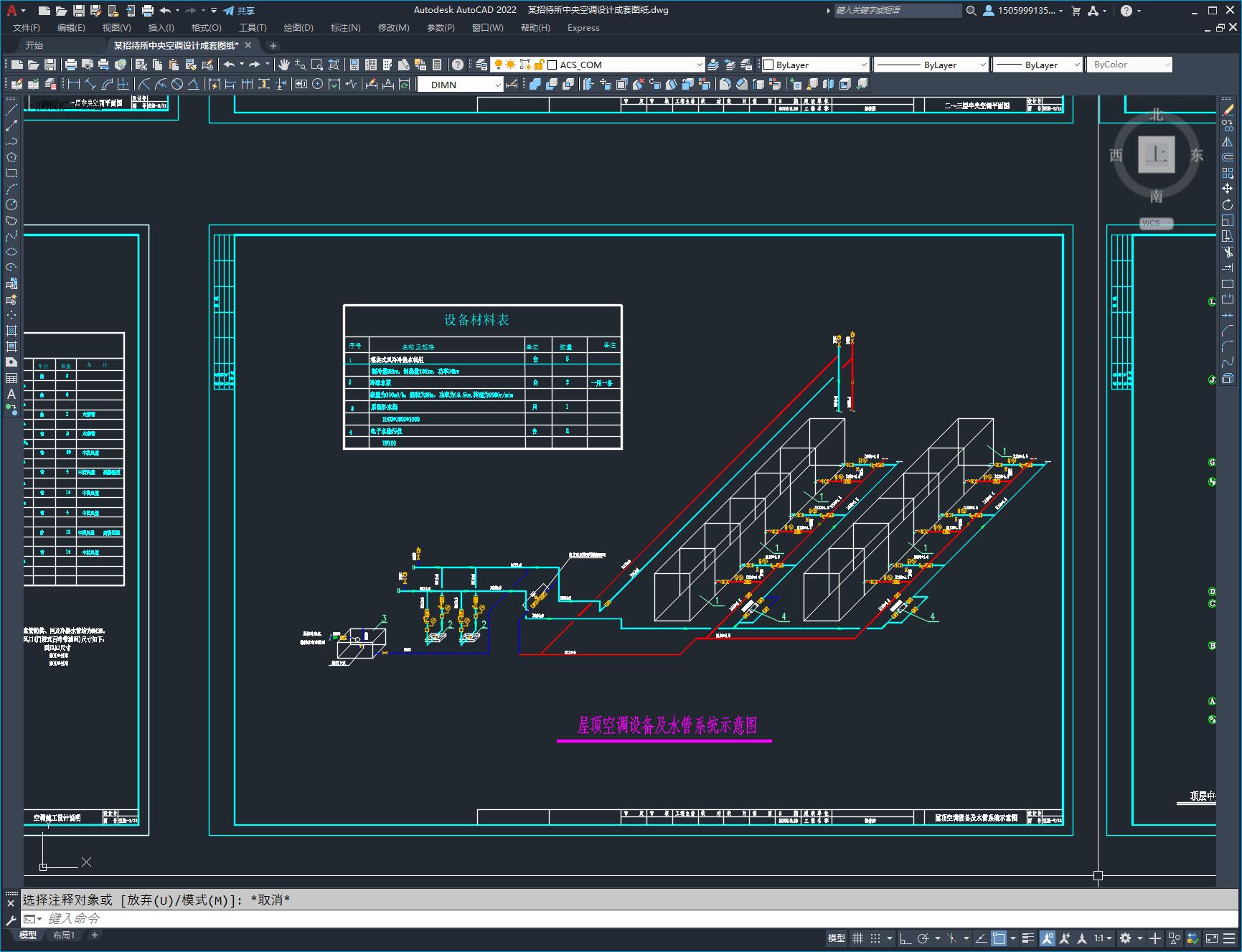

某招待所中央空调设计成套图纸
图纸描述
本工程为XX市XXXX招待所空调设计。整个工程为一个系统.客房.餐厅.休息厅均采用风机盘管加新风空调系统.制冷供热机房设于屋顶，冷热源采用风冷模块机组.系统选用6台模块式风冷冷热水机组(单机 制冷量：99KW，单机制热量：105KW)，总制冷量为594KW，总制热量630KW。夏天冷媒水媒水为7C冷水,回水12C,冬天热媒45-40C热水. 水系统采用一次泵系统,水管为二管制,夏季供应冷水,冬季供应热水.风机盘管由室内控制器启闭; 空调供回水干管之间设压差旁路控制,通过压差控制器检测系统供回水压差,实现对压差旁通阀的调节.
下载需要95金币
立即下载 收藏
图纸信息
作者
WX_202875
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某招待所中央空调设计成套图纸.dwg | 1.58M |
