200t液压机设计

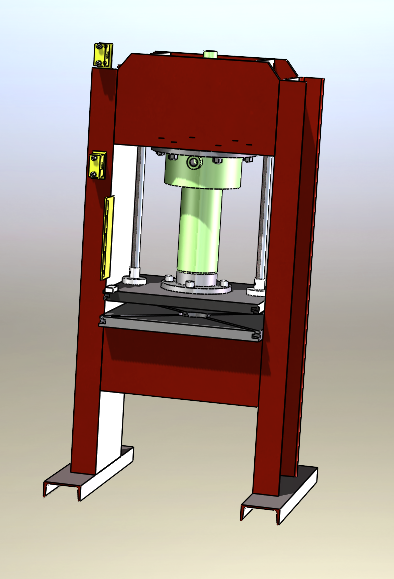

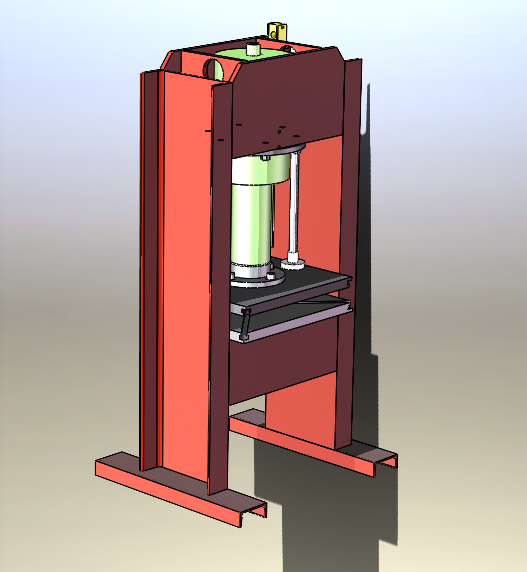

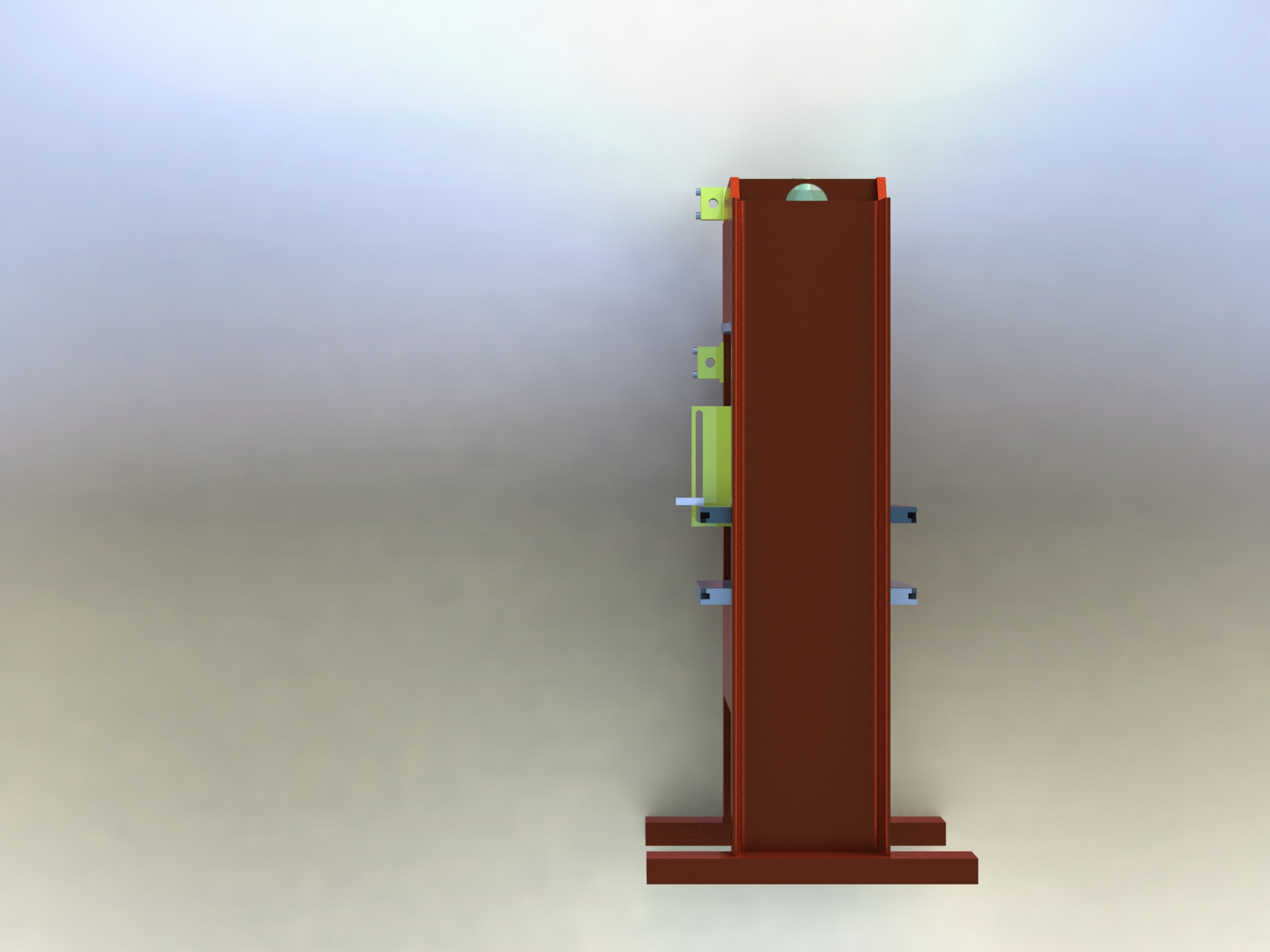

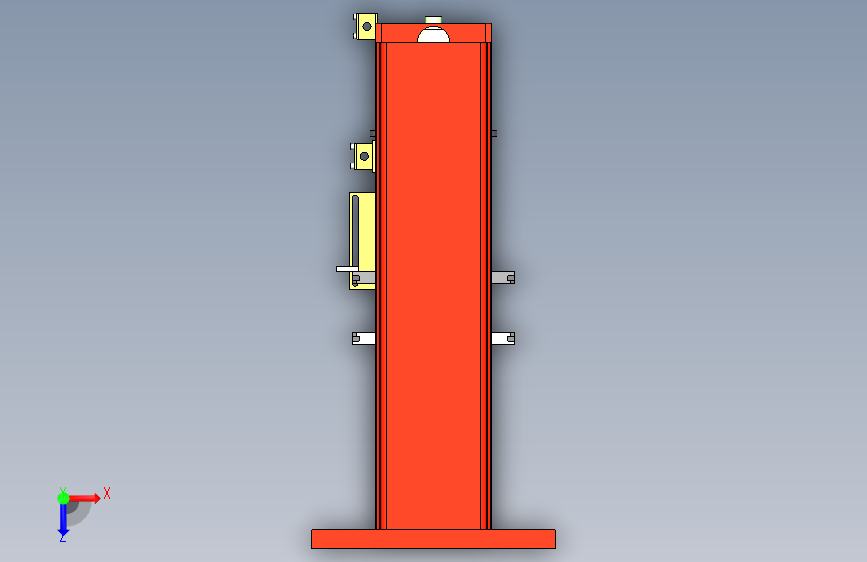

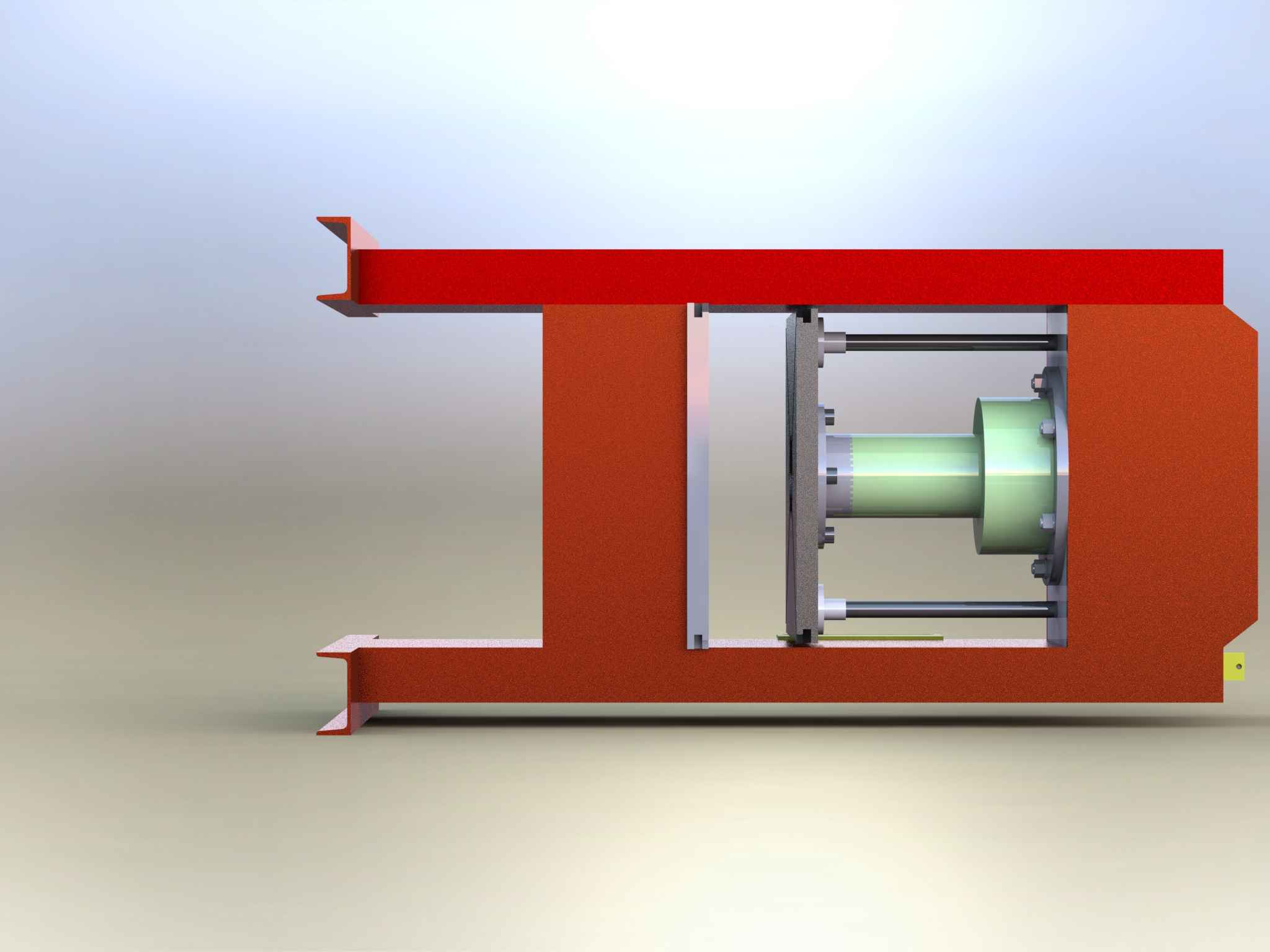

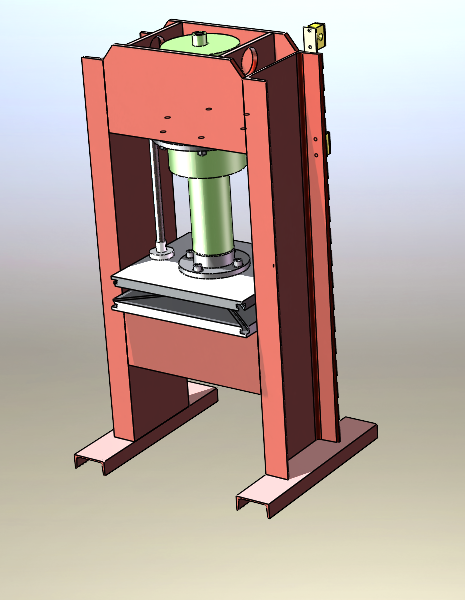

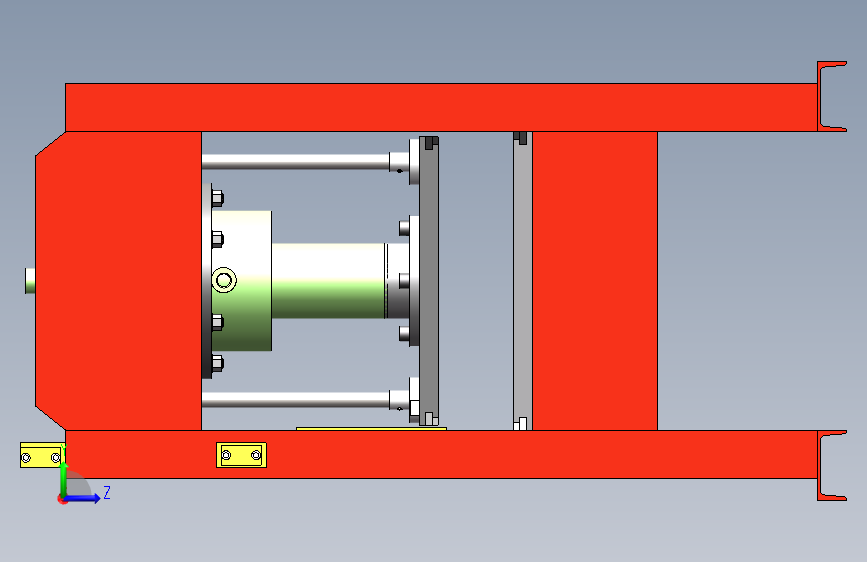

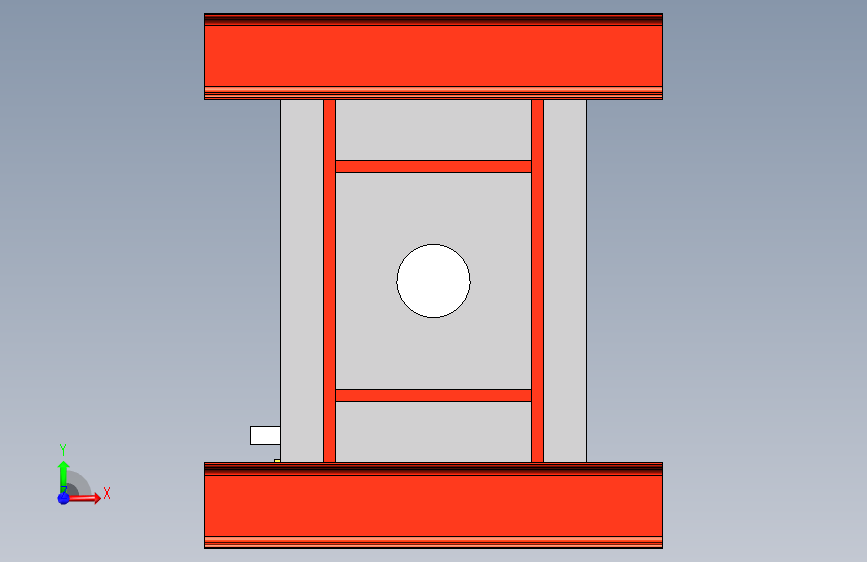

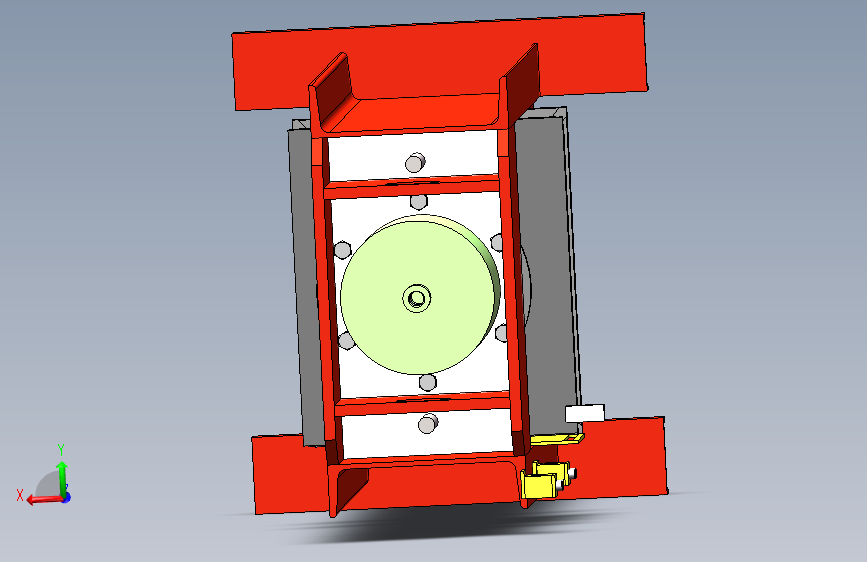

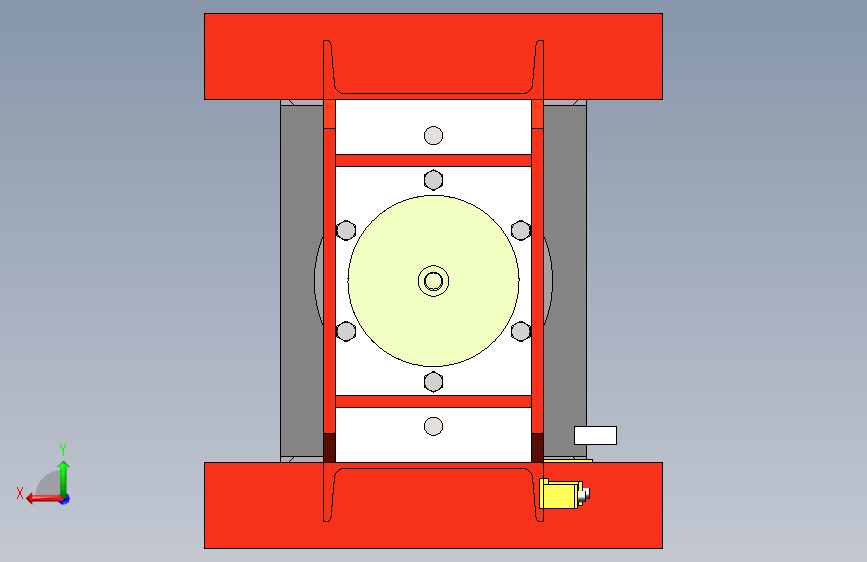

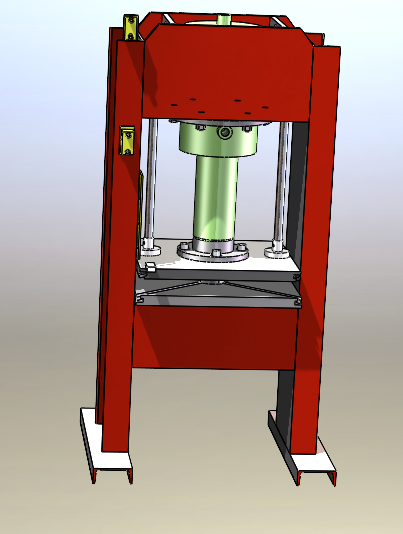

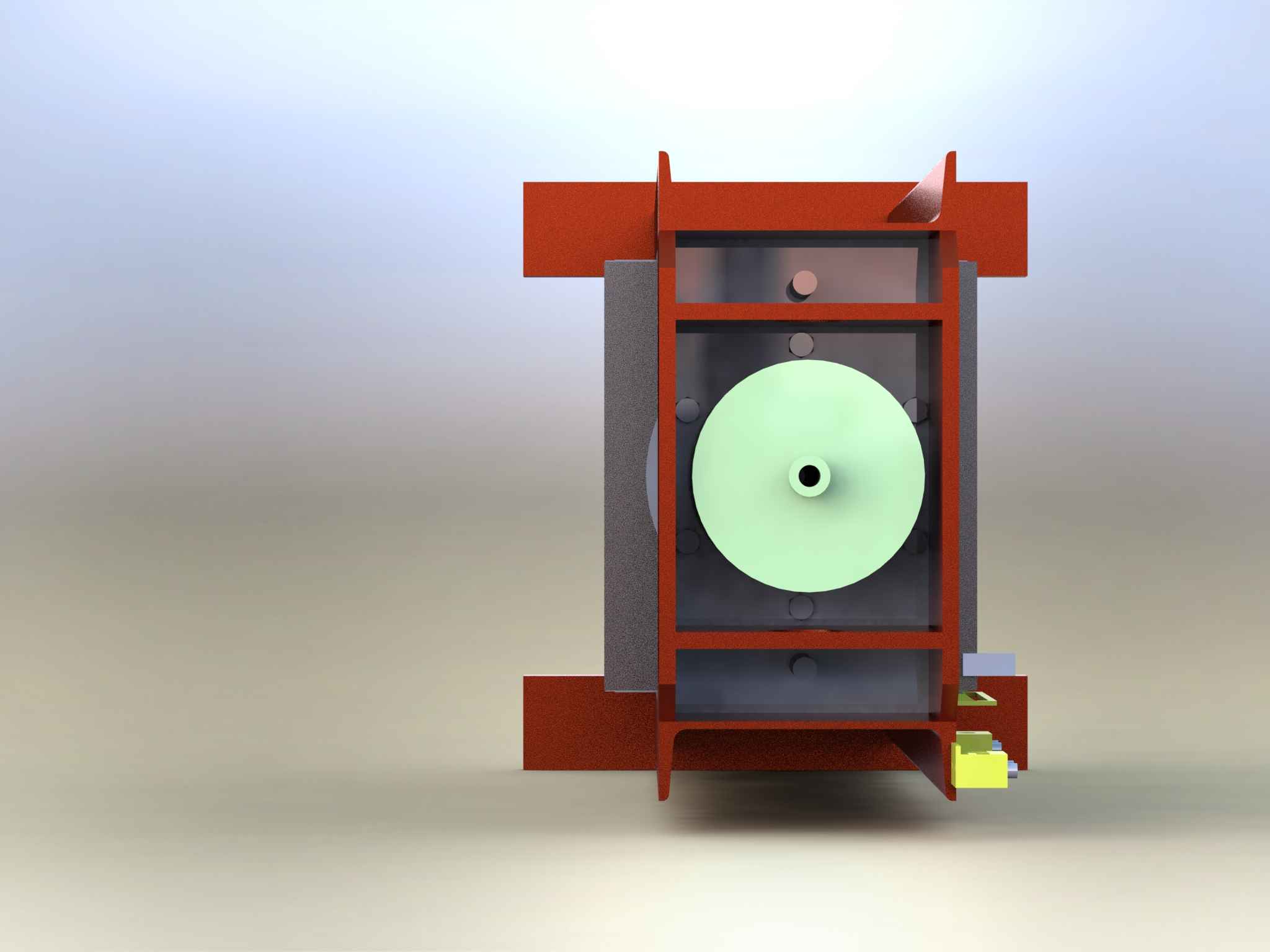

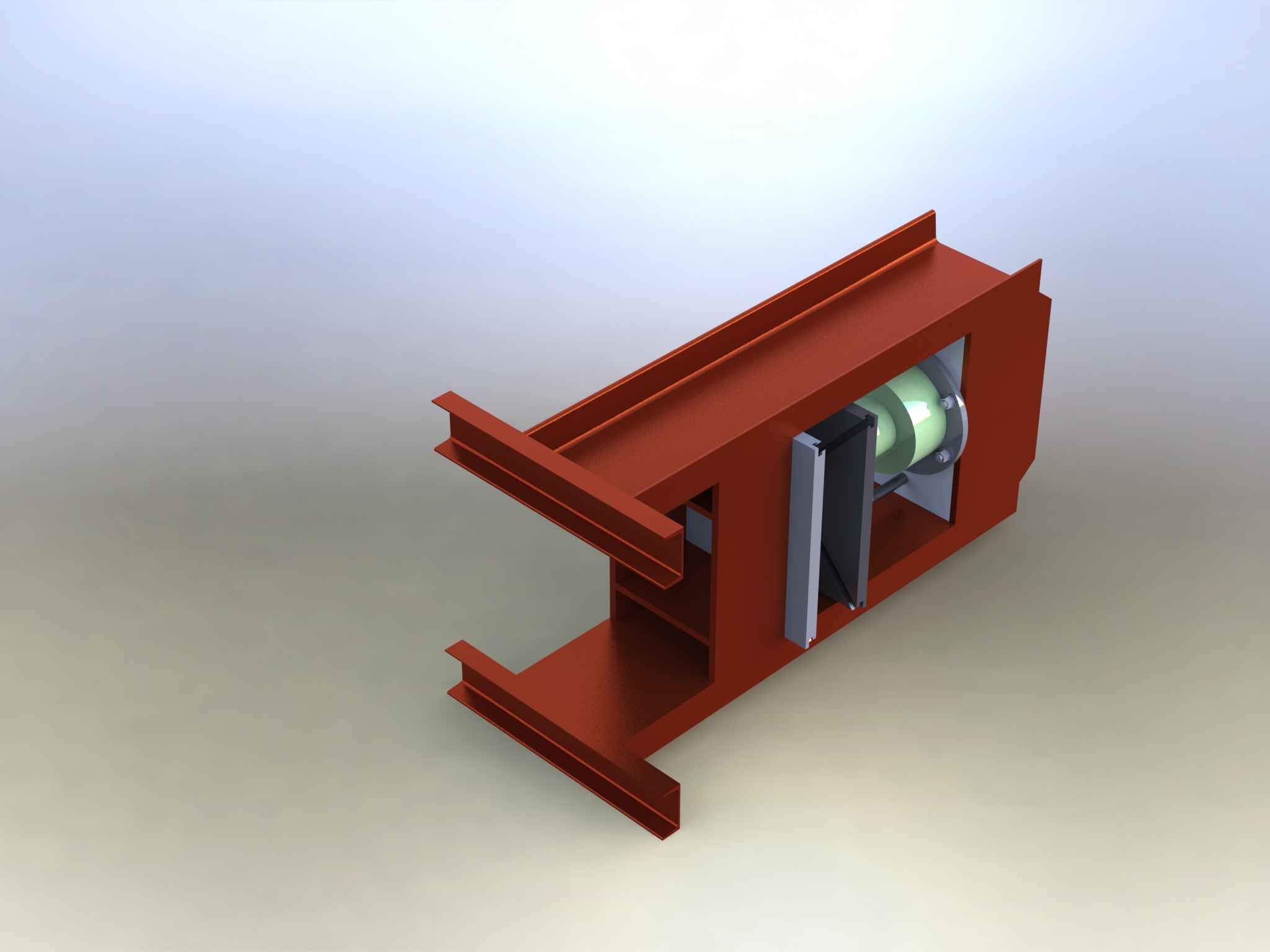

图纸描述
液压机由主机及控制机构两大部分组成。液压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下,通过泵和油缸及各种液压阀实现能量的转换,调节和输送,完成各种工艺动作的循环。液压缸:将液压能转化为机械能液压传动是利用液体压力来传递动力和进行控制的一种传动方式. 液压装置是由液压泵,液压缸,液压控制阀和液压辅助元件。
下载需要255金币
立即下载 收藏
图纸信息
作者
卓密
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB／T41-20001型六角螺母C级M20.SLDPRT | 90.25K |
| 2 | GB／T5783-2000六角头螺栓全螺纹M20×65.SLDPRT | 132.05K |
| 3 | GB／T5783-2000六角头螺栓全螺纹M20×651.SLDPRT | 137.12K |
| 4 | GB／T6170-20001型六角螺母A级和B级M20.SLDPRT | 96.97K |
| 5 | GB／T707槽钢14a（底座）.SLDPRT | 82.50K |
| 6 | GB／T707槽钢36a立柱1.SLDPRT | 78.22K |
| 7 | GB／T707槽钢36a（立柱2）.SLDPRT | 76.43K |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M12×60.SLDPRT | 100.45K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M20×55.SLDPRT | 102.07K |
| 10 | GB／T97．2-1985平垫圈倒角型A级20×3.SLDPRT | 61.10K |
| 11 | 上压板.SLDPRT | 121.15K |
| 12 | 上外侧板.SLDPRT | 56.47K |
| 13 | 上盖板.SLDPRT | 104.47K |
| 14 | 下压板.SLDPRT | 102.22K |
| 15 | 压板.SLDPRT | 62.90K |
| 16 | 导杆.SLDPRT | 66.69K |
| 17 | 导杆固定架.SLDPRT | 83.96K |
| 18 | 底座.SLDPRT | 94.42K |
| 19 | 底部外侧板.SLDPRT | 53.46K |
| 20 | 底部支撑板.SLDPRT | 52.58K |
| 21 |  液压机装配.SLDASM | 345.42K |
| 22 | 液压缸套.SLDPRT | 113.89K |
| 23 | 液压缸底座.SLDPRT | 101.49K |
| 24 | 液压缸底座装配.SLDASM | 111.92K |
| 25 | 液压缸法兰.SLDPRT | 105.04K |
| 26 | 液压缸法兰装配.SLDASM | 126.51K |
| 27 | 液压缸装配.SLDASM | 72.16K |
| 28 | 液压缸轴.SLDPRT | 65.21K |
| 29 | 立柱.sldprt | 146.96K |
| 30 | 立柱2.SLDPRT | 91.25K |
| 31 | 管子固定块.SLDPRT | 88.27K |
| 32 | 管子固定板.SLDPRT | 67.53K |
| 33 | 管子固定板二.SLDPRT | 71.23K |
| 34 | 管子固定架压板.SLDPRT | 60.24K |
| 35 | 限位块.SLDPRT | 46.87K |
| 36 | 限位板.SLDPRT | 54.86K |
| 37 | 顶部支撑板.SLDPRT | 63.83K |
