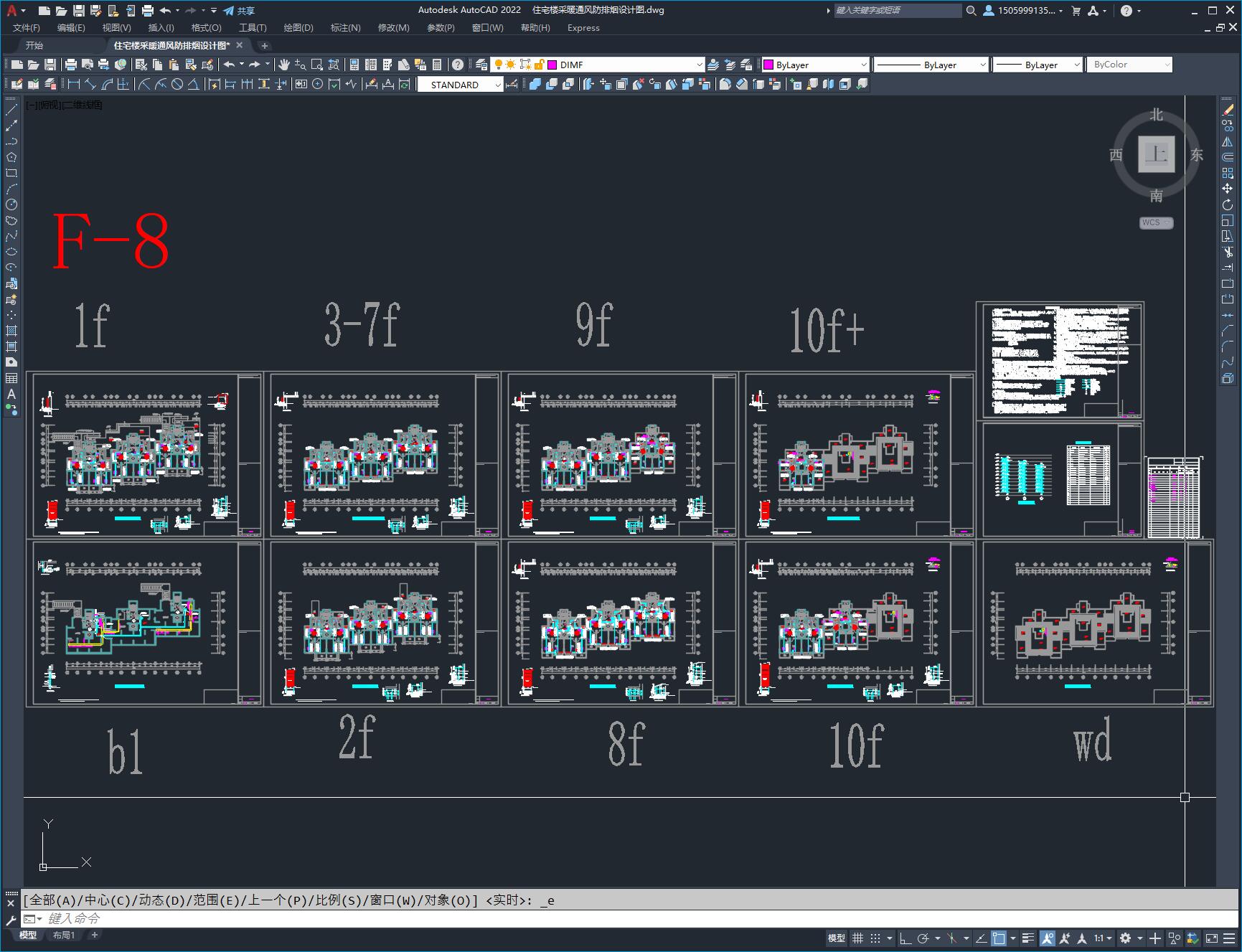

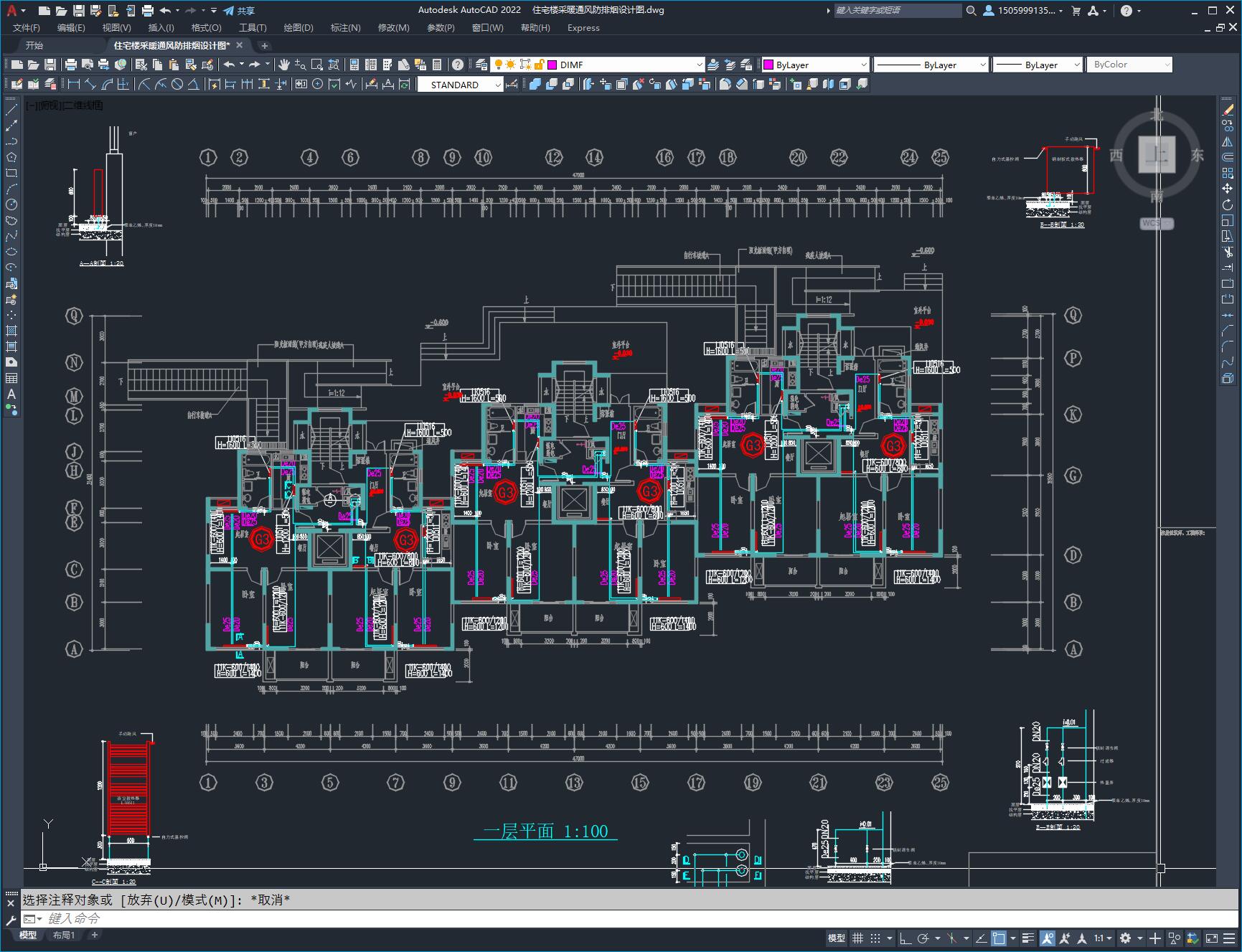

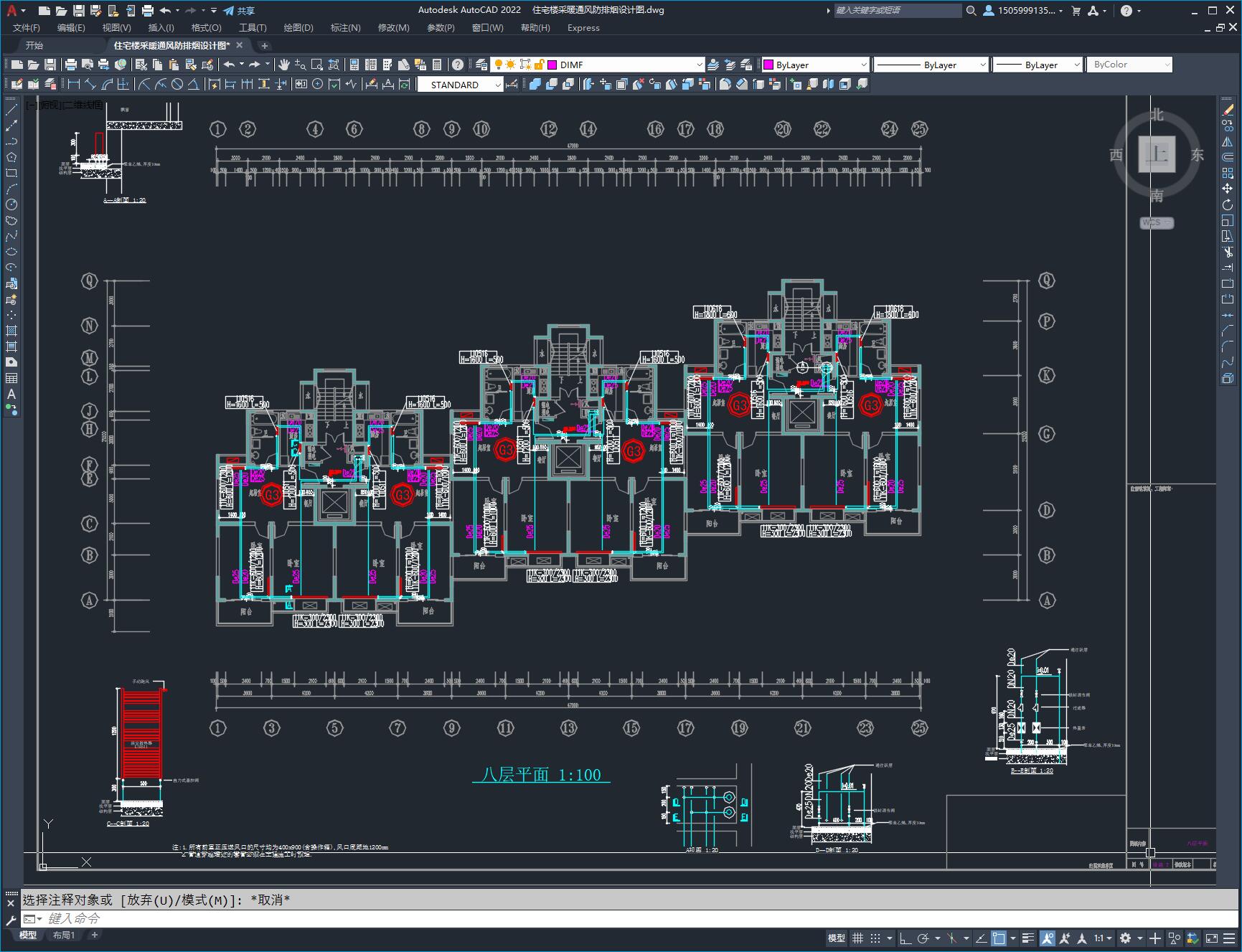

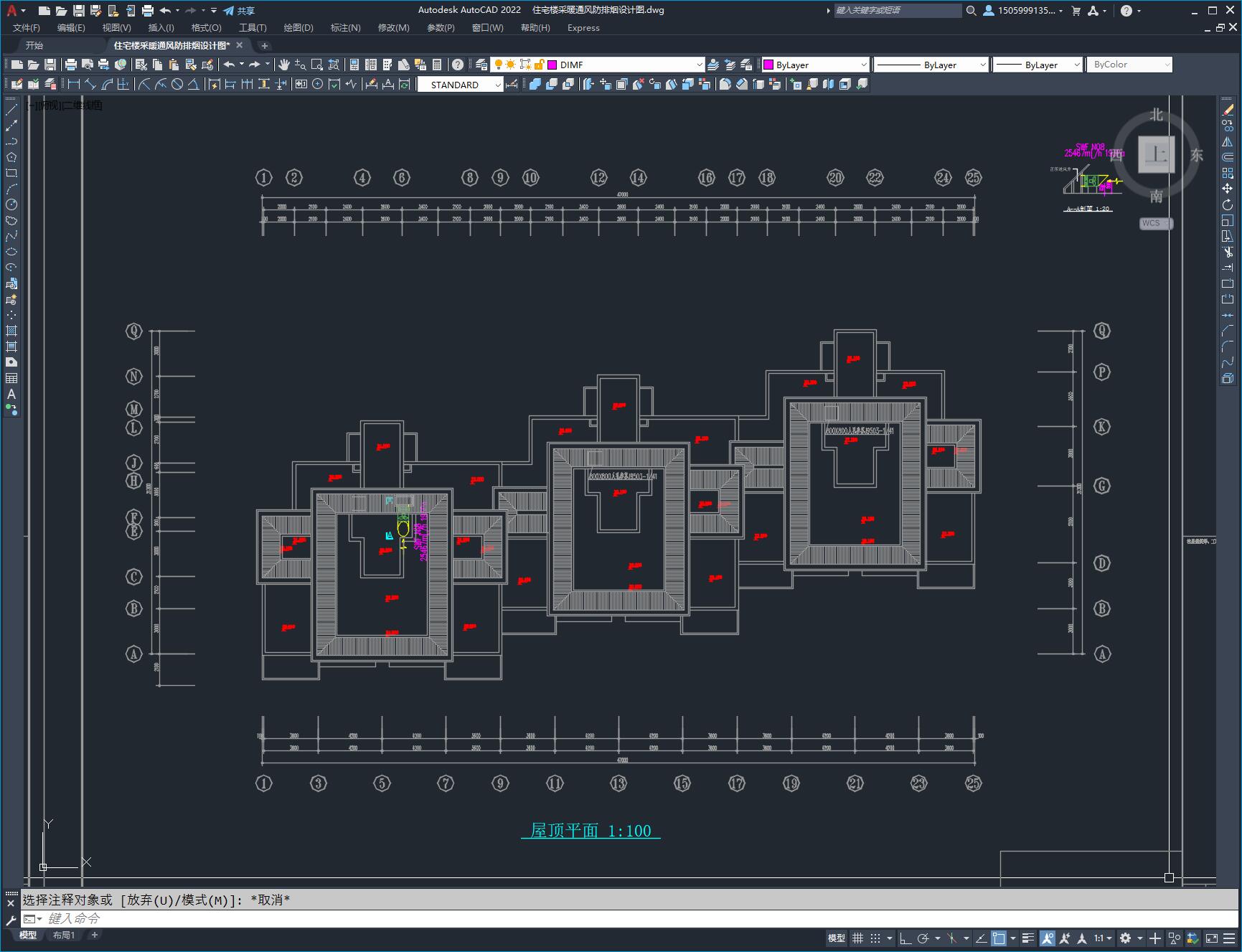

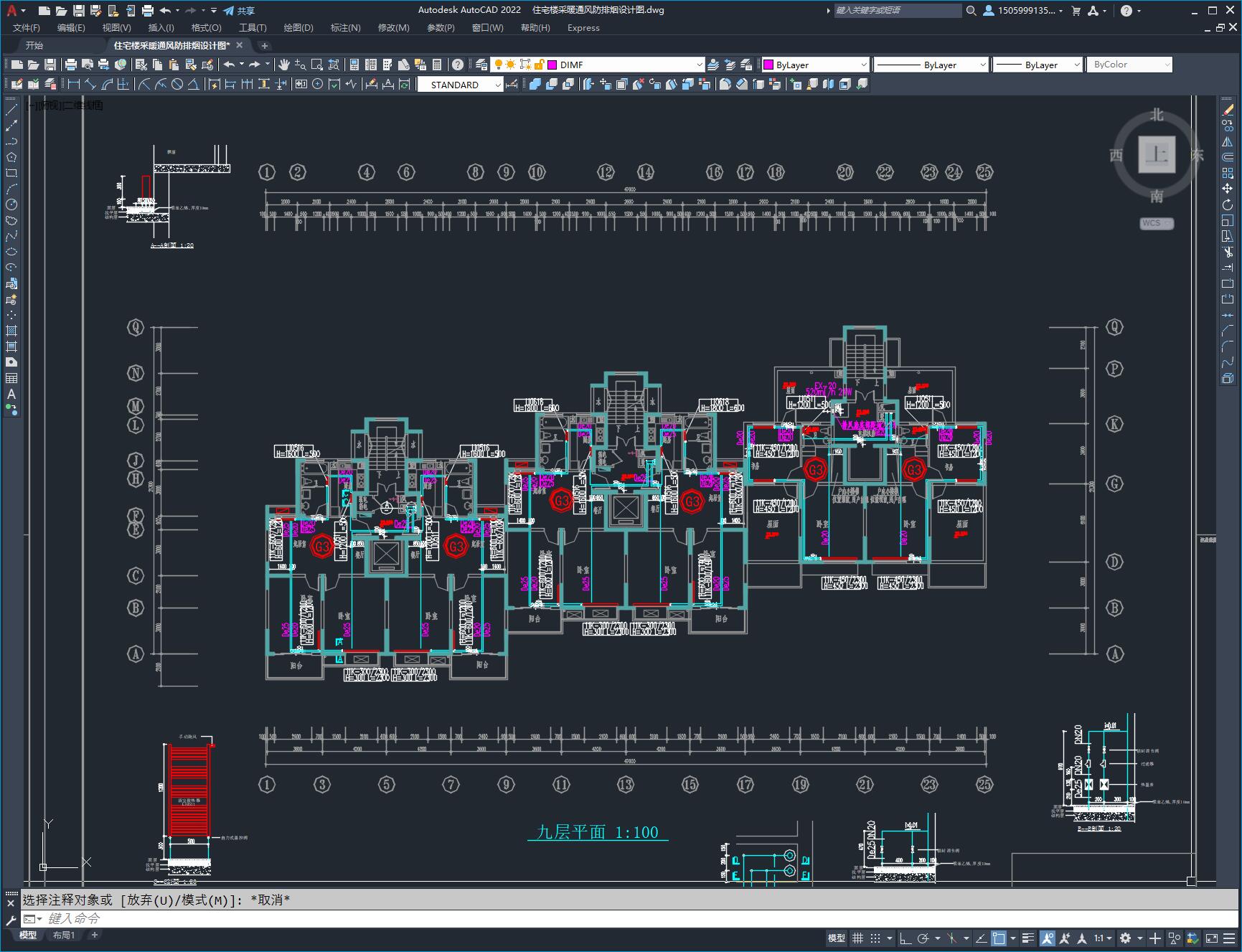

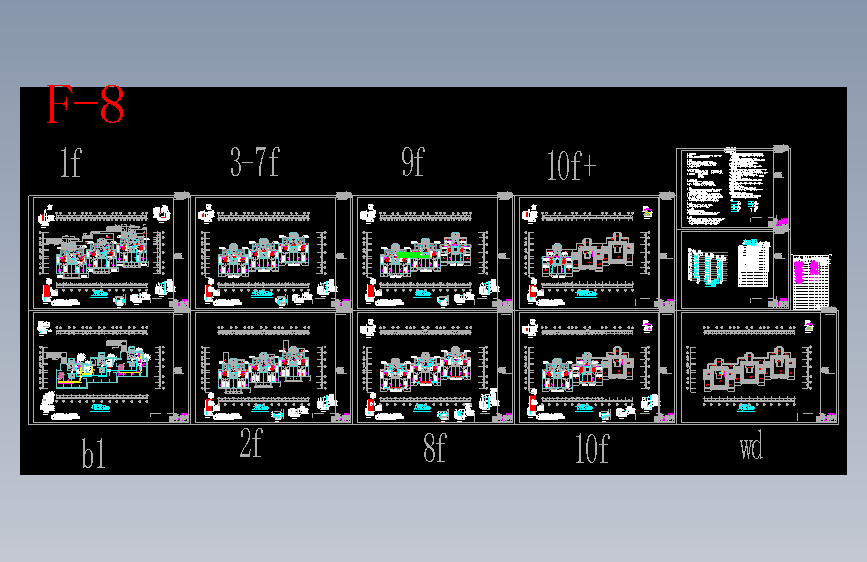

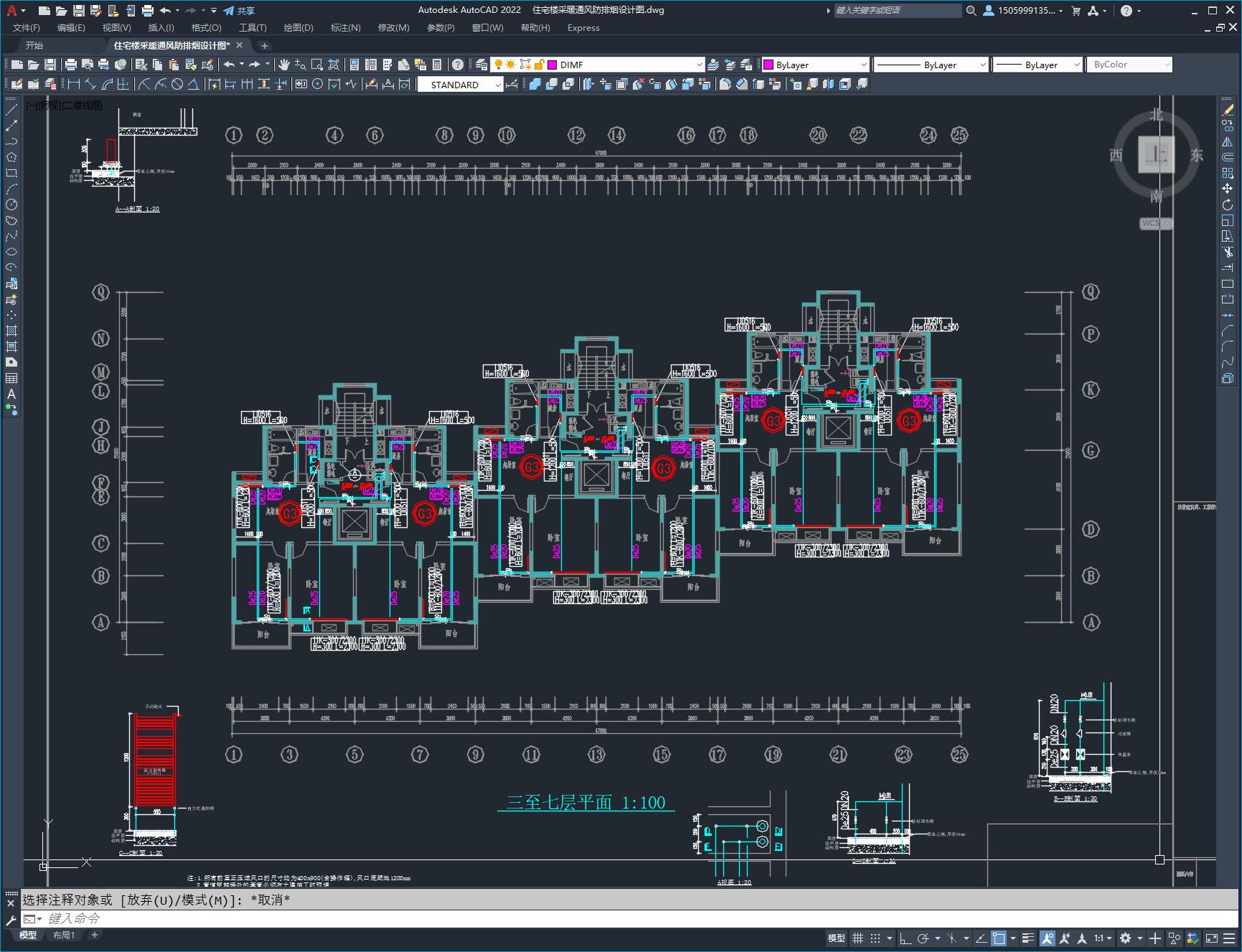

本工程为某住宅楼，建筑面积6506平方米,地上10层，地下1层。本设计包括F8号住宅楼内的采暖、通风及防排烟设计。本工程采暖供回水由小区热交换站提供.采暖供回水温度为80/60°C,采暖系统定压及.补水由热交换站解决.系统中的循环水和补水必须进行恰当的处理,特别是含氧量不允许超过每升0.05毫克,PH值在8~10之间.本工程采暖总耗热量279KW,采暖热指标43W/m„.系统水阻力55KPa.采暖系统为共用立管的分户独立系统，室内系统共有3对共用立管，编号分别为NL-1,NL-2,NL-3。户内采用下分双管同程系统。本建筑的卧室和厅均采用钢制板型散热器,厨房和浴室均采用浴室散热器(立式)。
住宅楼采暖通风防排烟设计图
图纸描述
本工程为某住宅楼，建筑面积6506平方米,地上10层，地下1层。本设计包括F8号住宅楼内的采暖、通风及防排烟设计。本工程采暖供回水由小区热交换站提供.采暖供回水温度为80/60°C,采暖系统定压及.补水由热交换站解决.系统中的循环水和补水必须进行恰当的处理,特别是含氧量不允许超过每升0.05毫克,PH值在8~10之间.本工程采暖总耗热量279KW,采暖热指标43W/m„.系统水阻力55KPa.采暖系统为共用立管的分户独立系统，室内系统共有3对共用立管，编号分别为NL-1,NL-2,NL-3。户内采用下分双管同程系统。本建筑的卧室和厅均采用钢制板型散热器,厨房和浴室均采用浴室散热器(立式)。
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_202945
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  住宅楼采暖通风防排烟设计图.dwg | 1.42M |
