学校服务楼采暖施工设计图
图纸描述

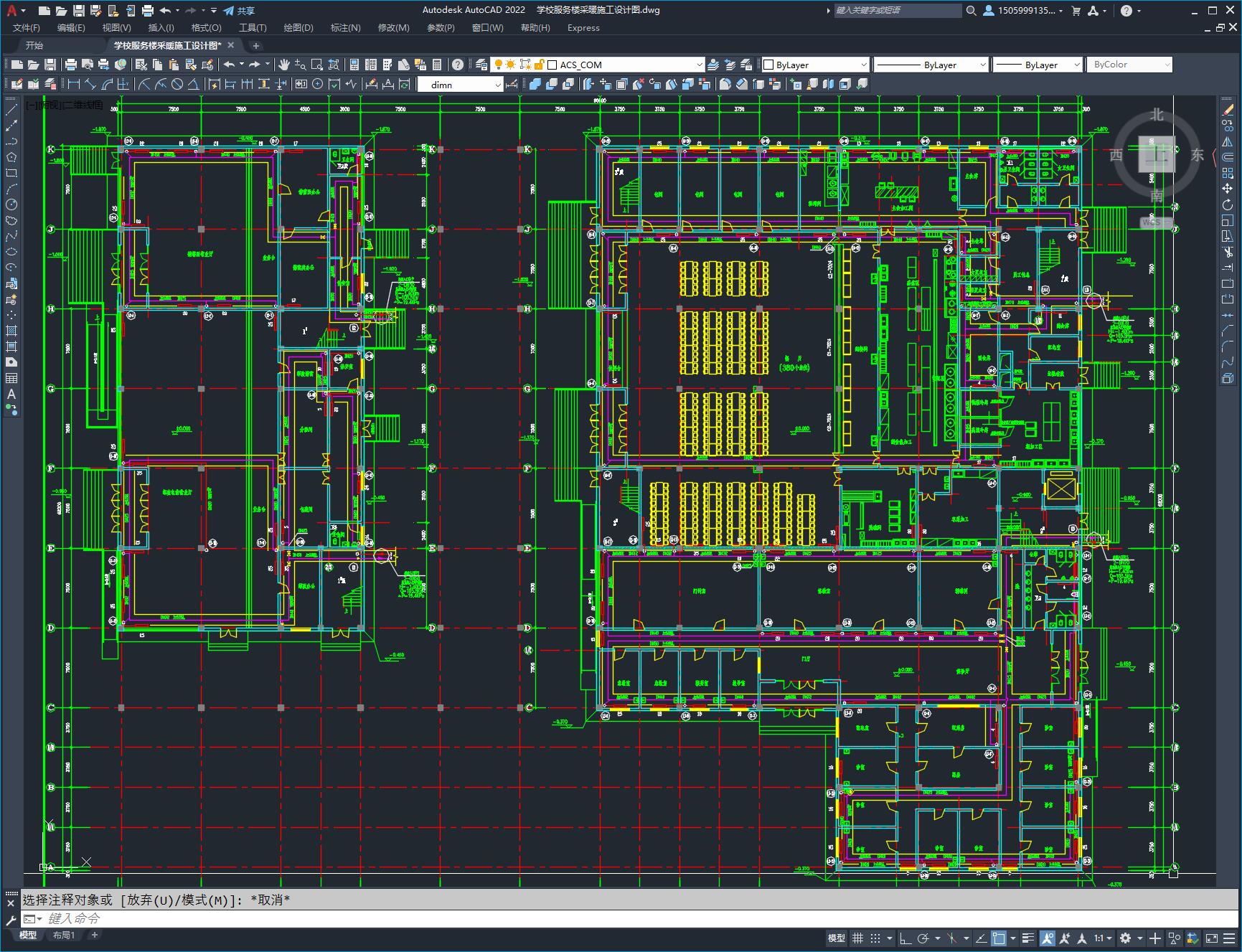

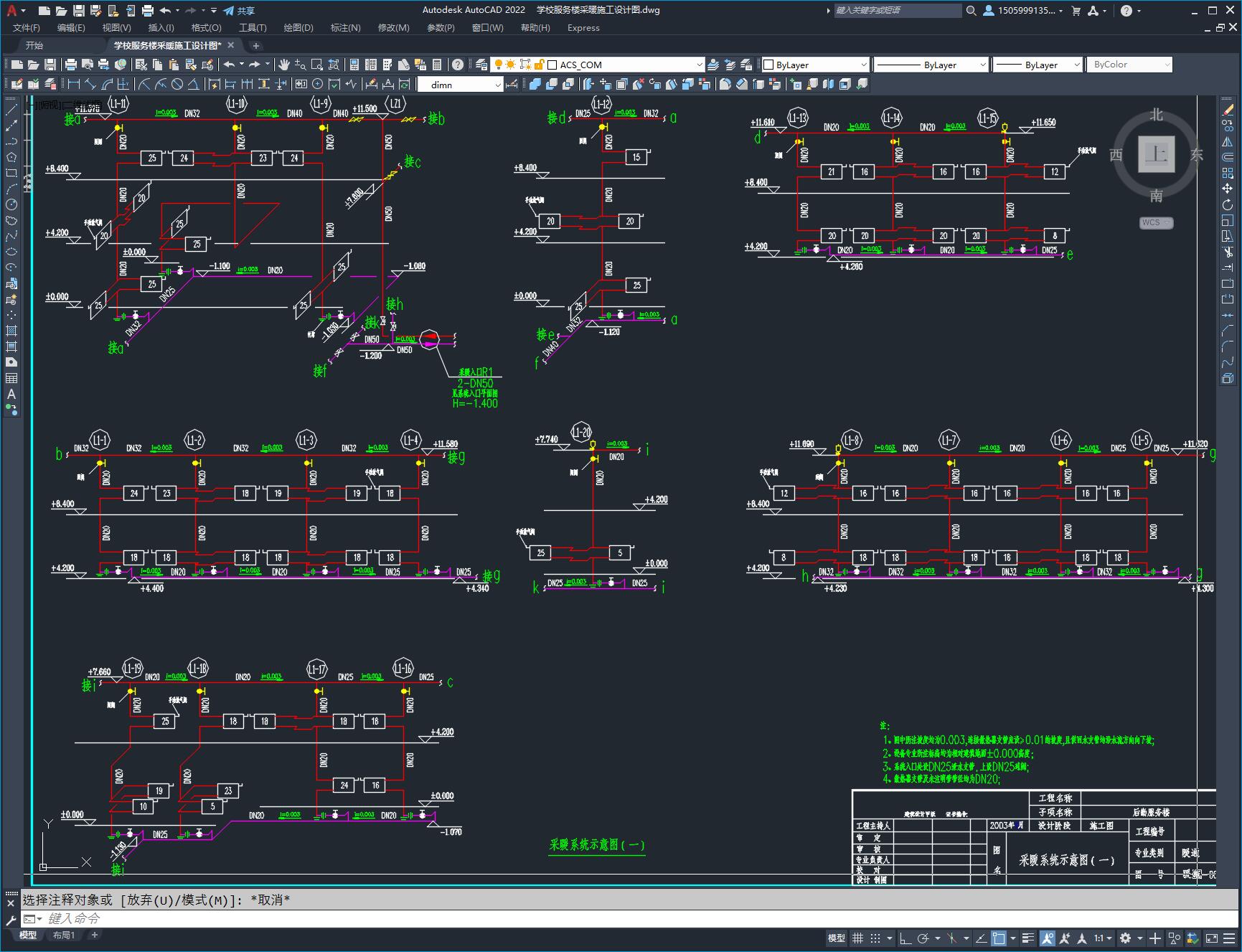

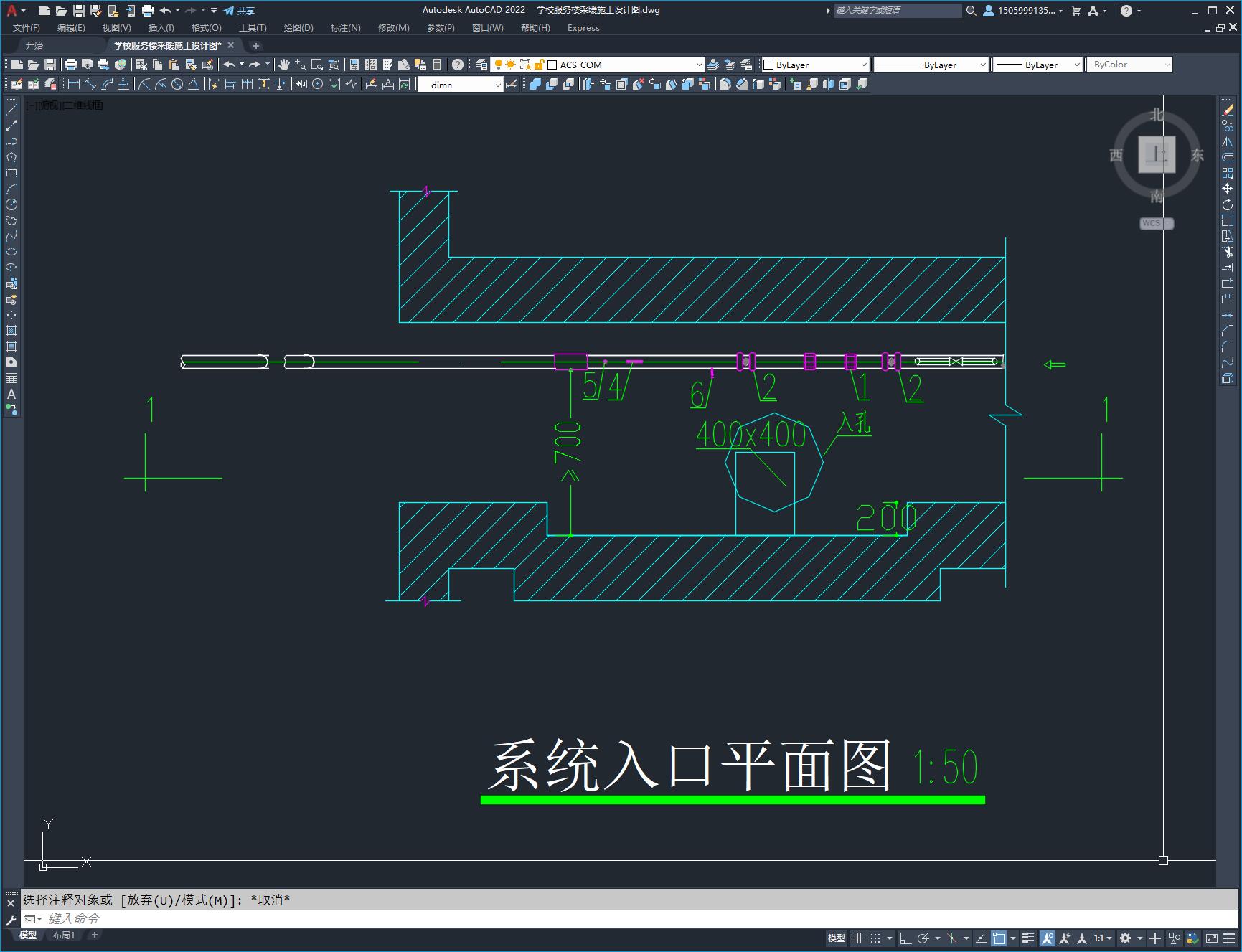

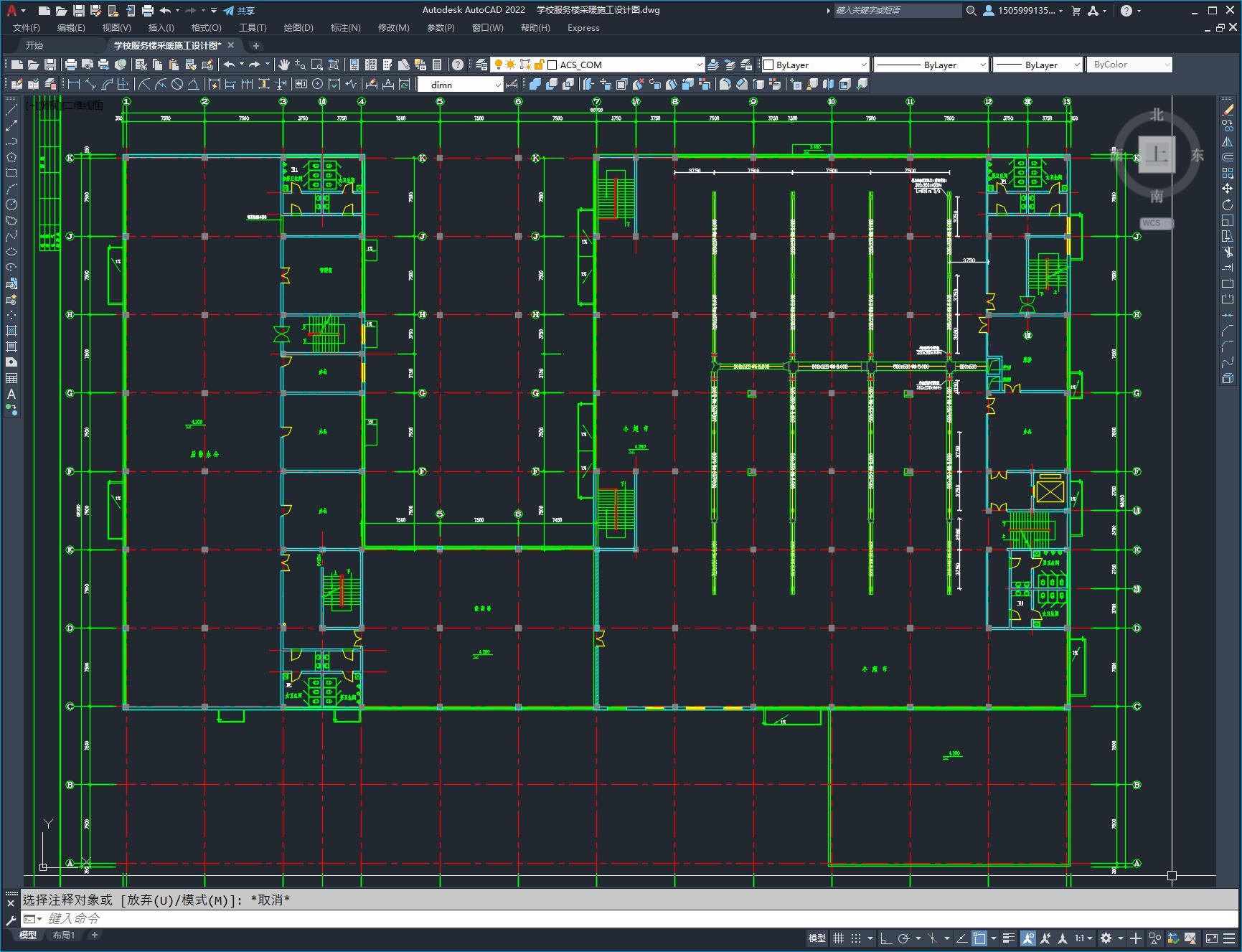

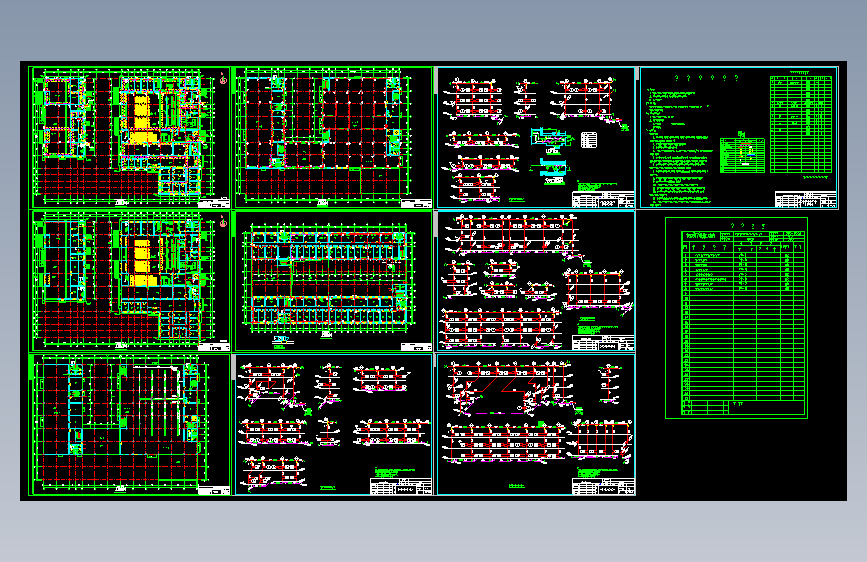

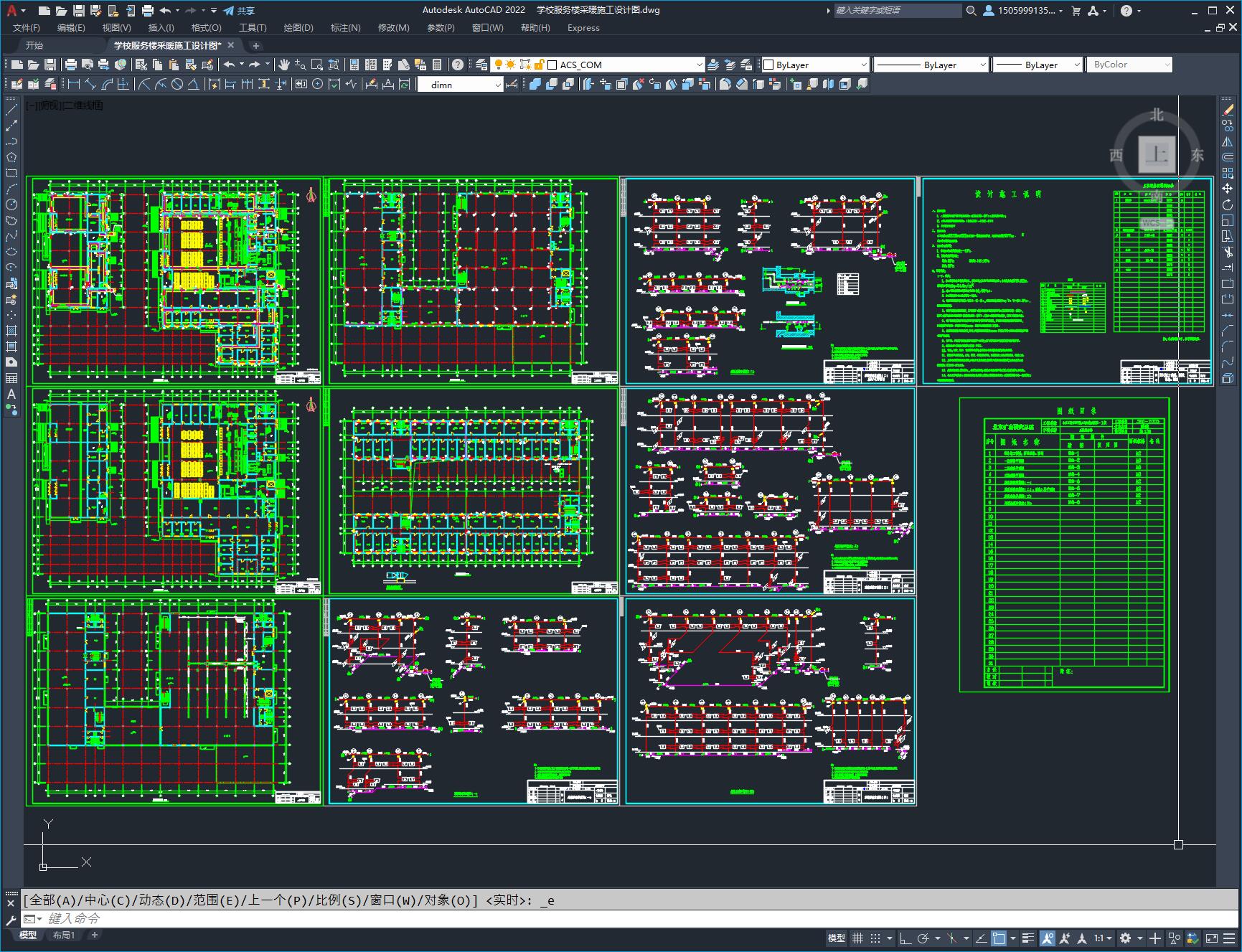

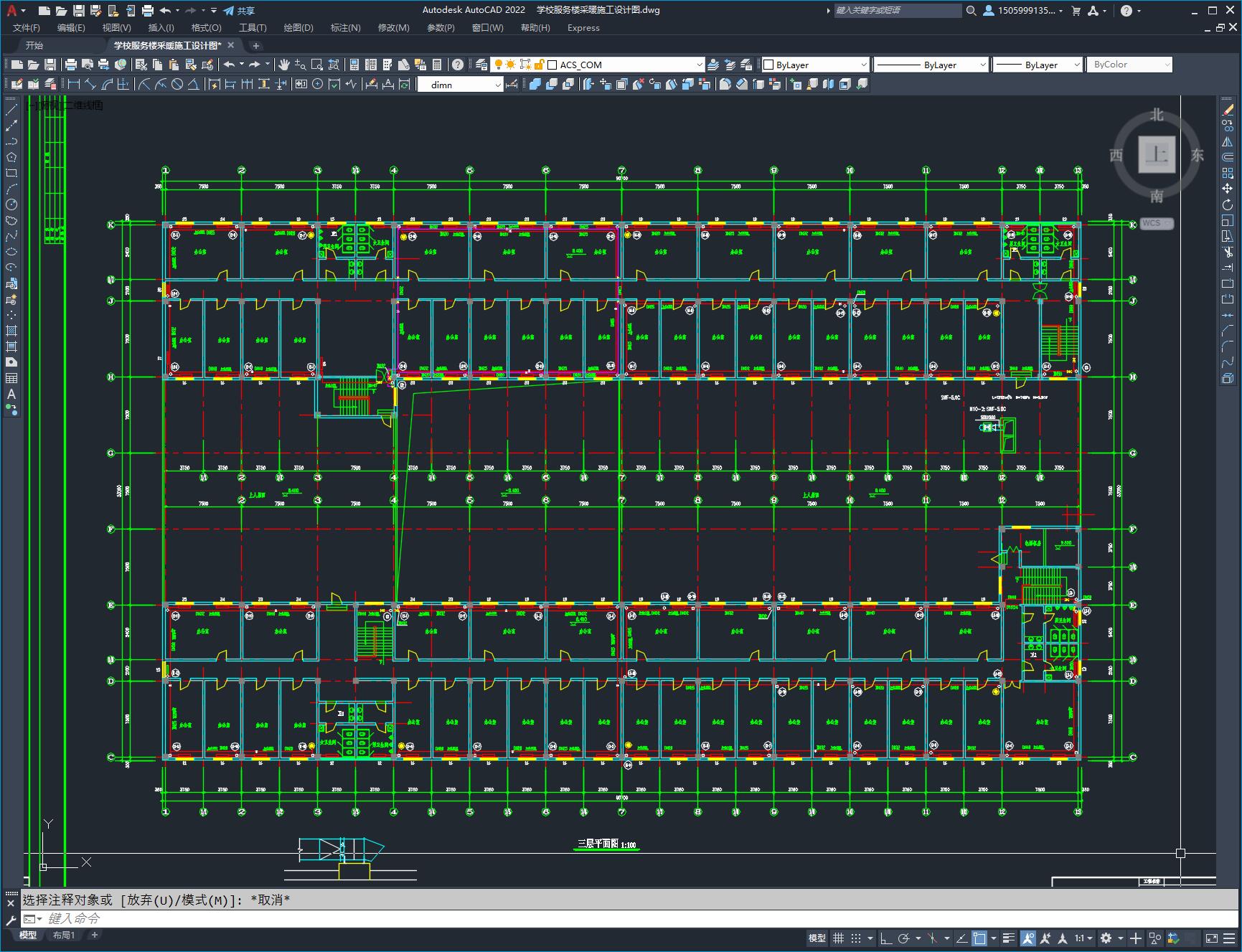

本工程为北京XXXX学院XXX教育园区-I期后勤服务楼，建筑面积为10577m2。本设计内容为室内采暖。本工程教室采用散热器采暖，采暖形式为上供下回同程式系统；采暖热负荷为579.8Kw，采暖热负荷指标为q=54.8w/m 2。本工程教室采暖热源为室外热网（85/60°c）。4. 散热器采用四柱760（TZ4-6-8），标准散热量为134w/片（ T=64.5°c）， 本工程设四个热力入口R1~R4。
下载需要100金币
立即下载 收藏
图纸信息
作者
宗政钱
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  学校服务楼采暖施工设计图.dwg | 1.19M |
