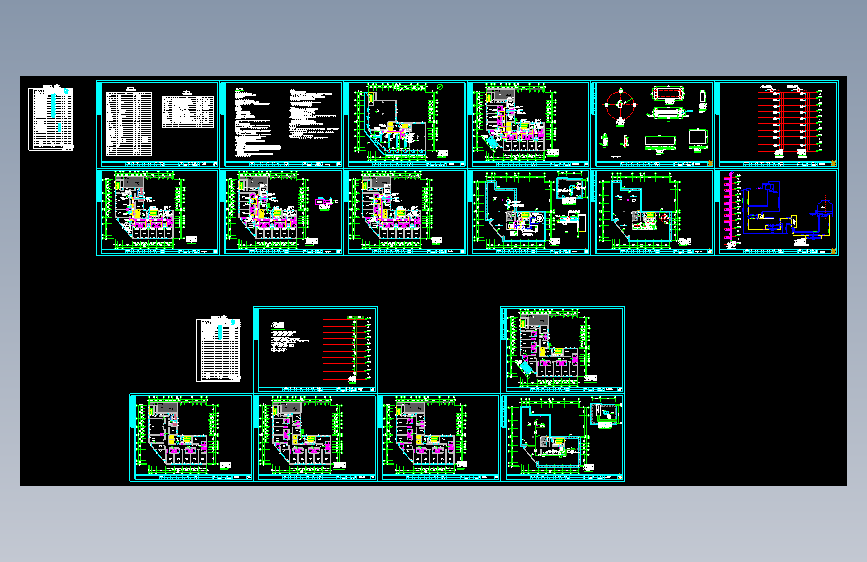

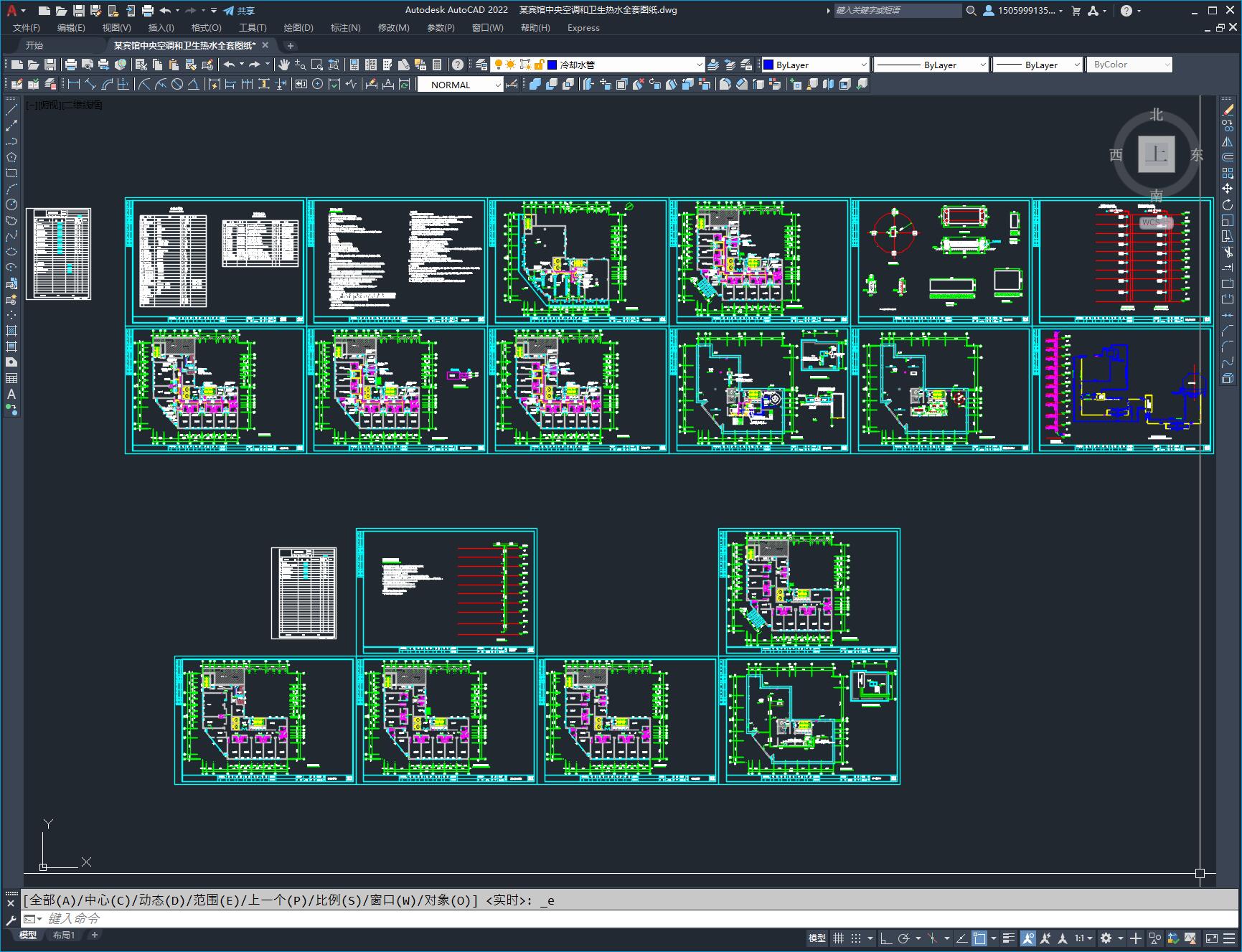

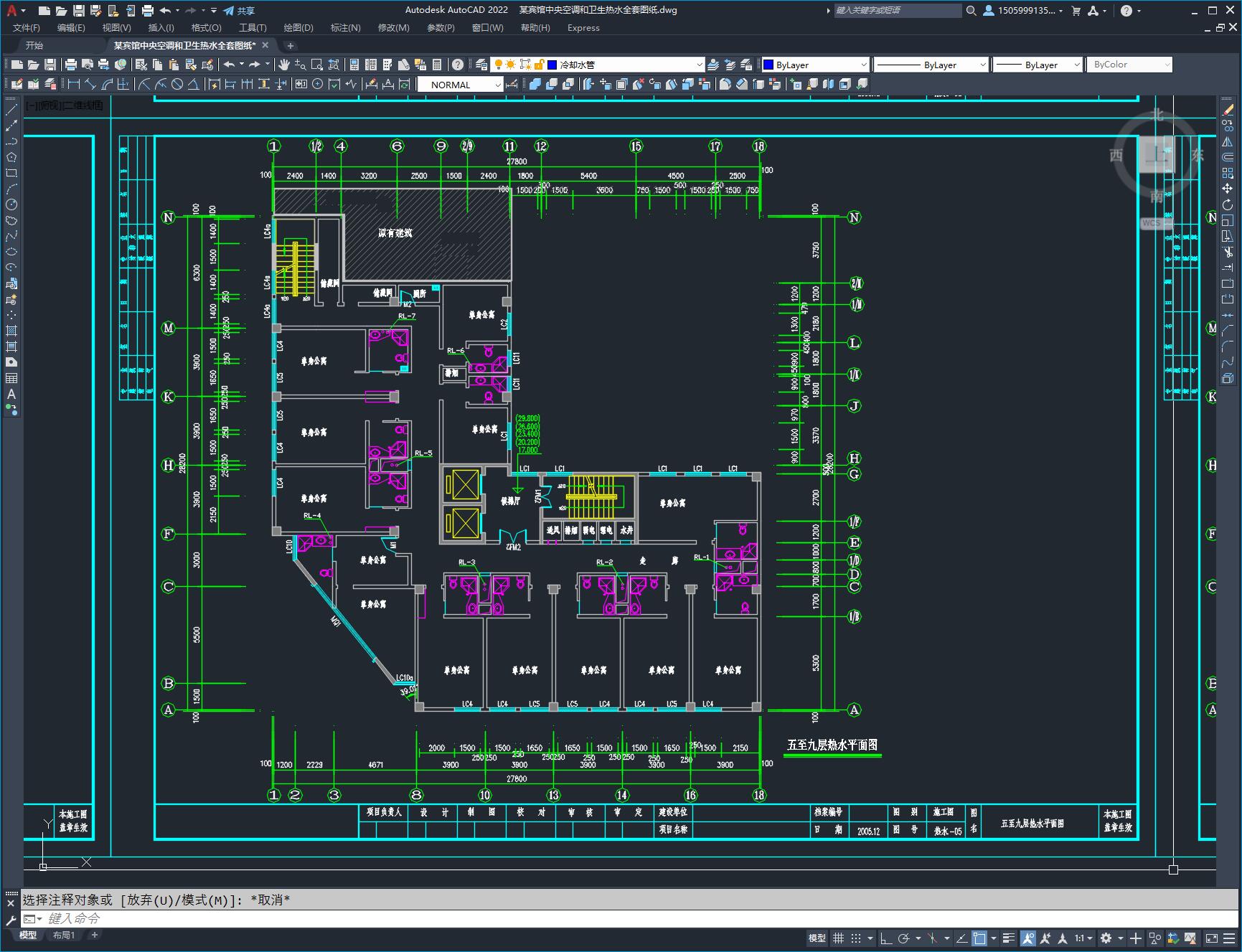

某宾馆中央空调和卫生热水全套图纸
图纸描述

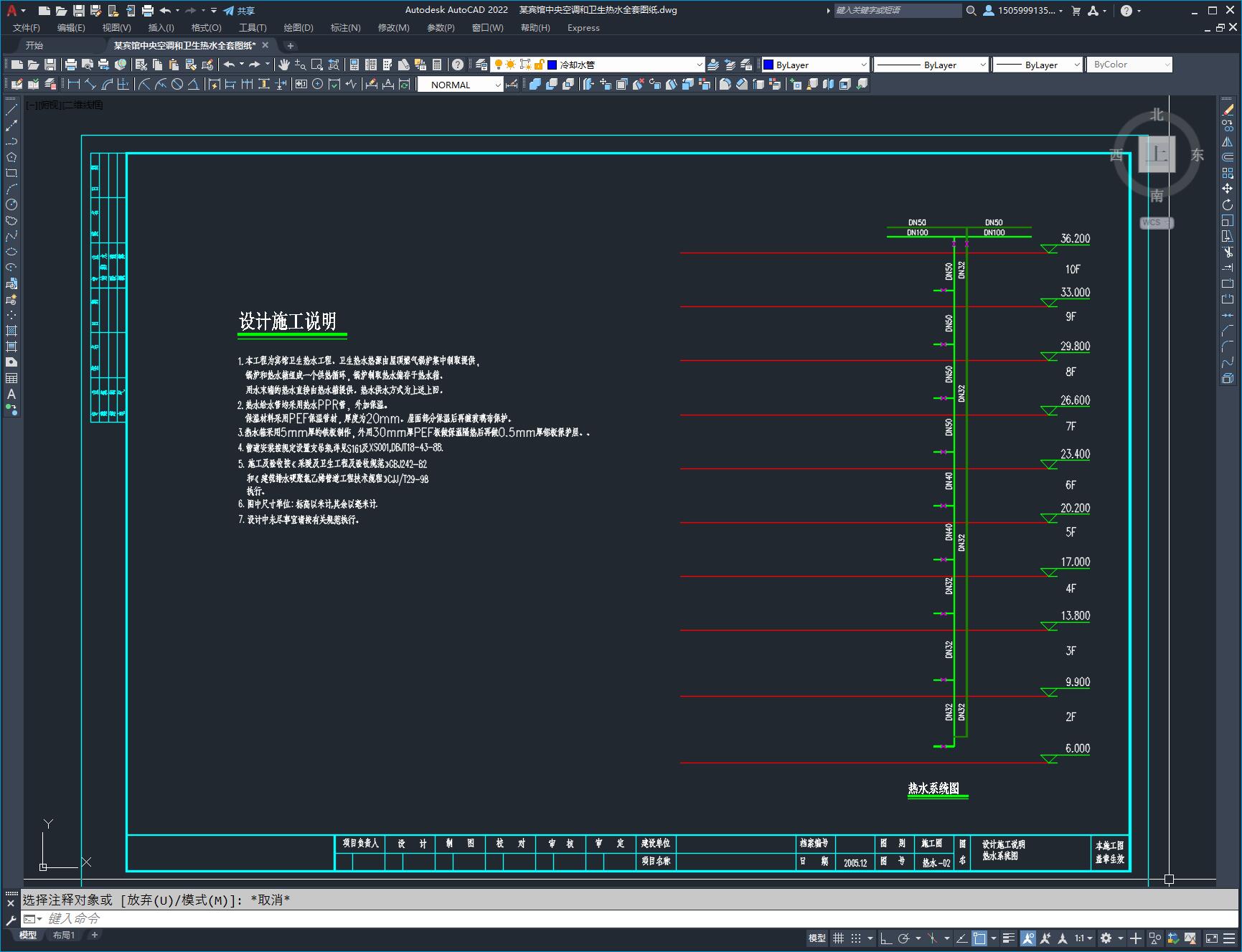

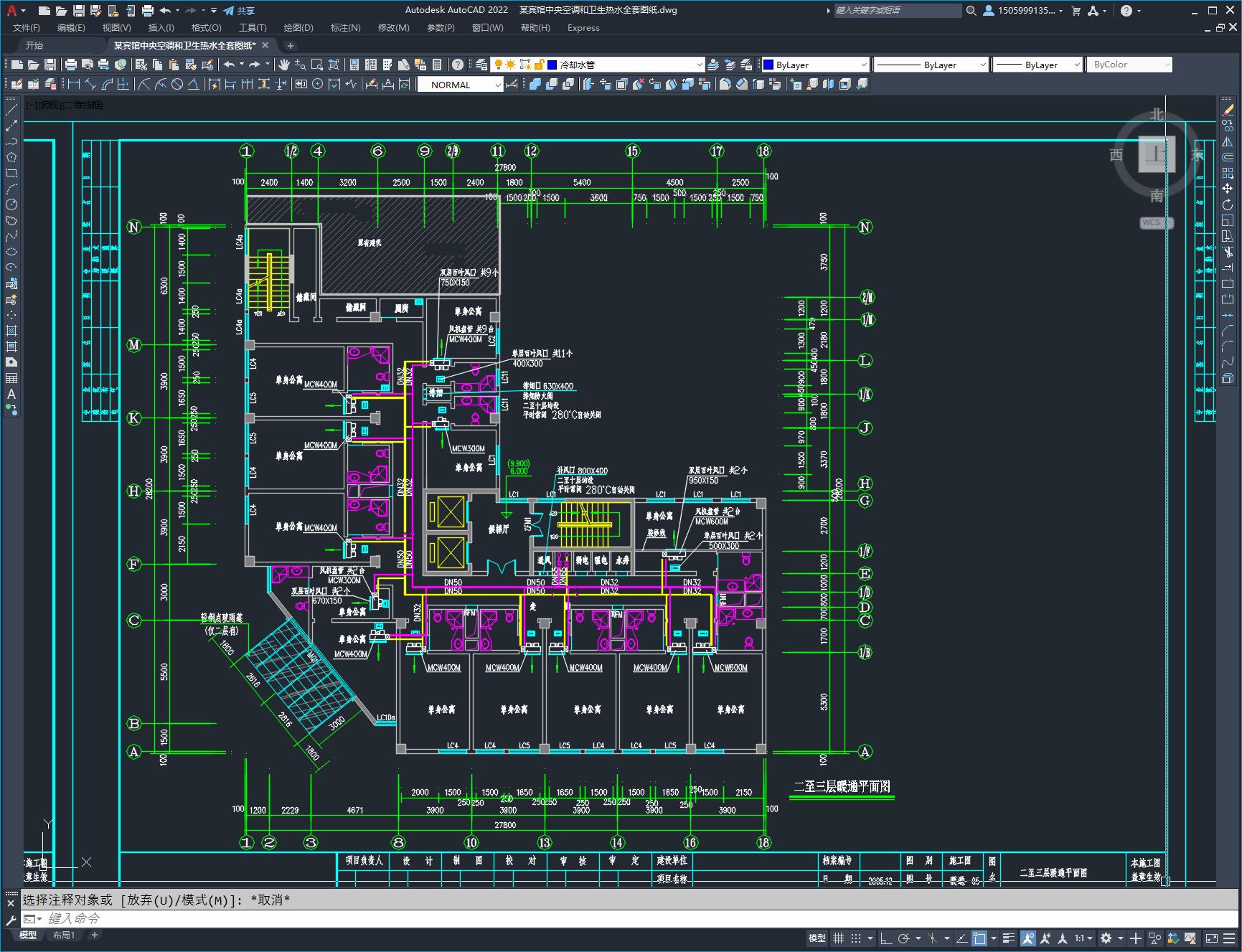

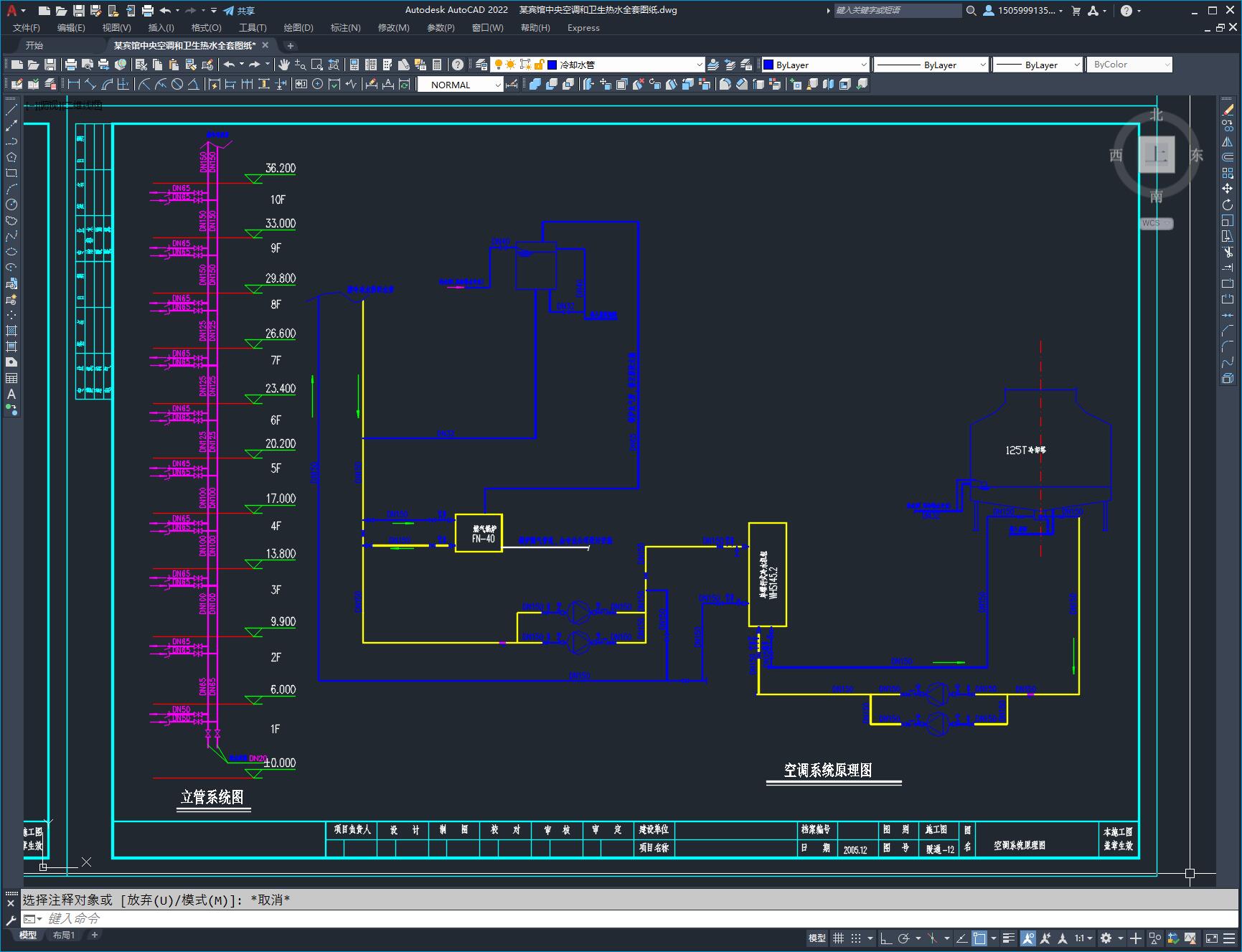

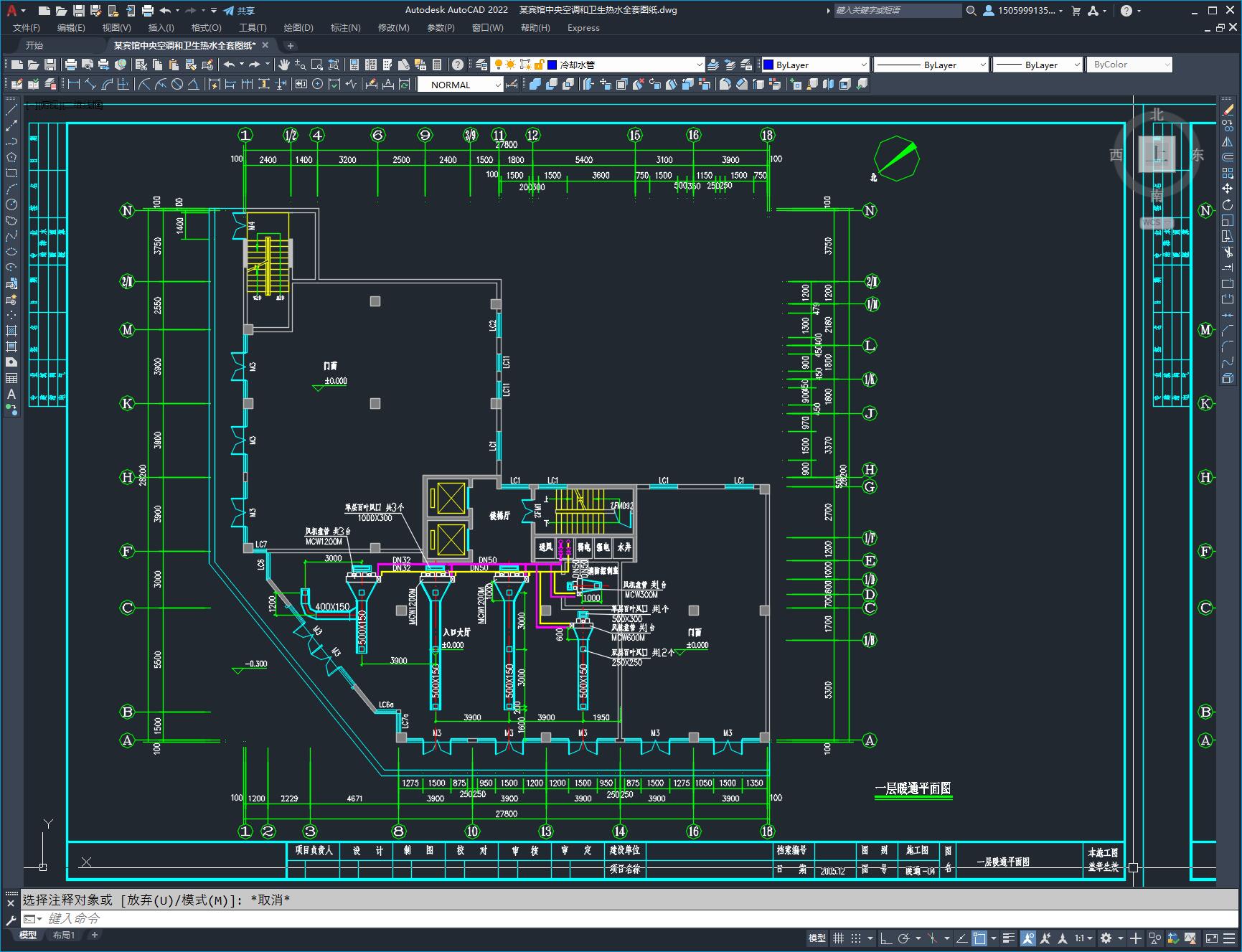

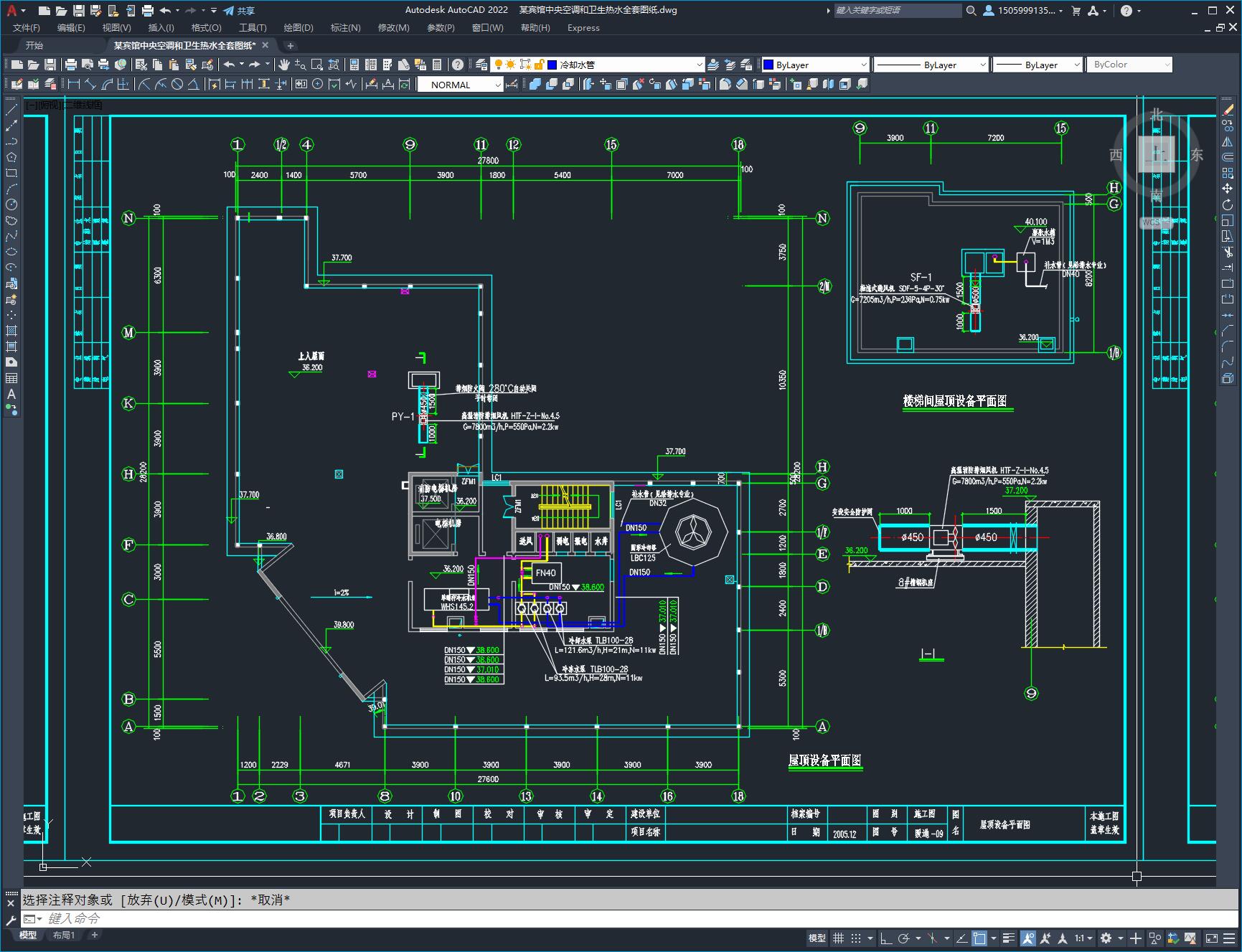

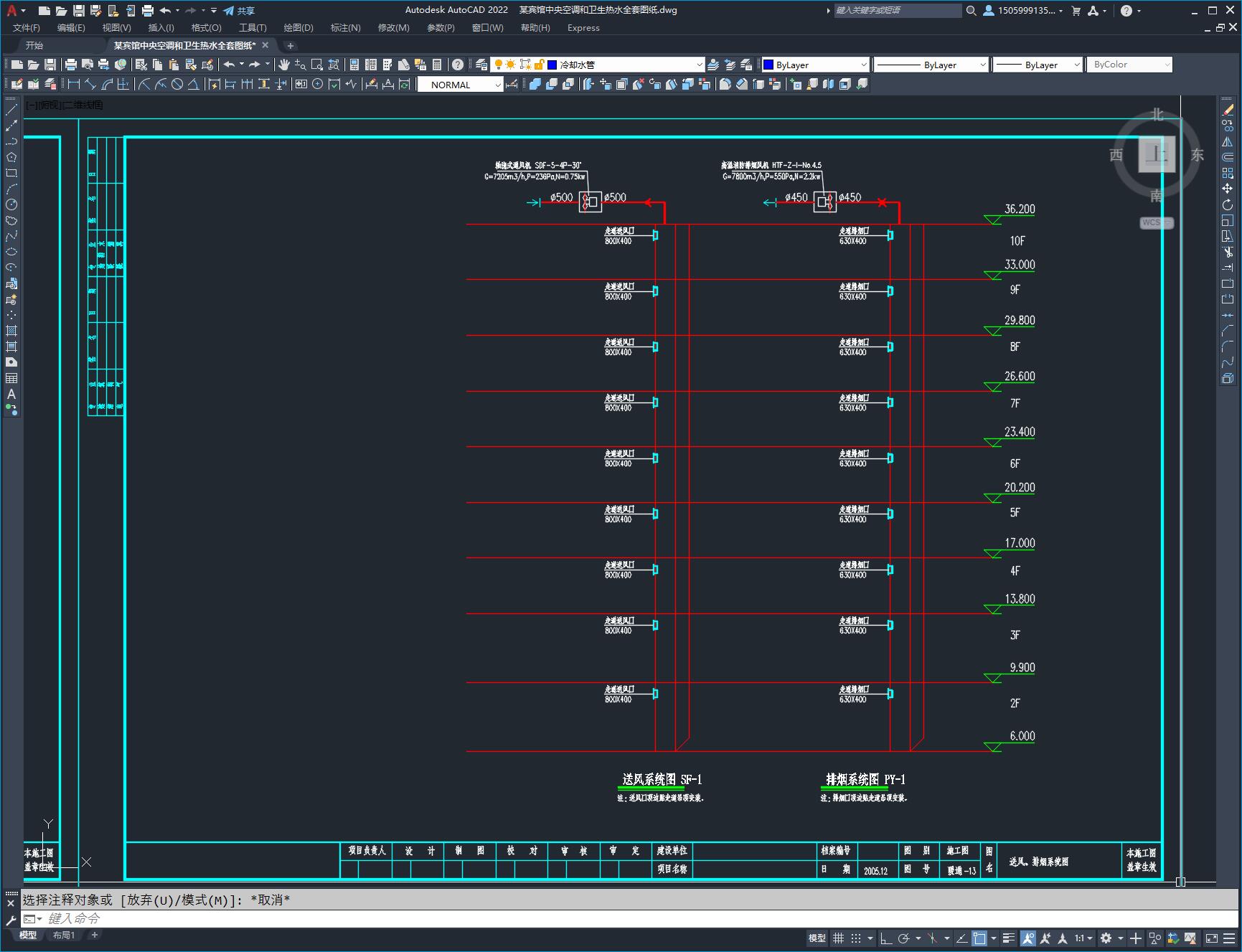

总建筑面积为5436m2，其中空调面积为3800m2。设计空调冷负荷为43.4万kcal/h，空调热负荷为40万kcal/h。空调系统采用单螺杆冷水机组+燃气锅炉的空调方式，夏季提供7/12度的冷水，冬季提供55/50度热水。 宾馆卫生热水工程。卫生热水热源由屋顶燃气锅炉集中制取提供，锅炉和热水箱组成一个供热循环，锅炉制取热水储存于热水箱。用水末端的热水直接由热水箱提供。热水供水方式为上送上回。热水给水管均采用热水PPR管，外加保温。
下载需要75金币
立即下载 收藏
图纸信息
作者
骆娃
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某宾馆中央空调和卫生热水全套图纸.dwg | 1.60M |
