鞍山某八层办公楼采暖图
图纸描述

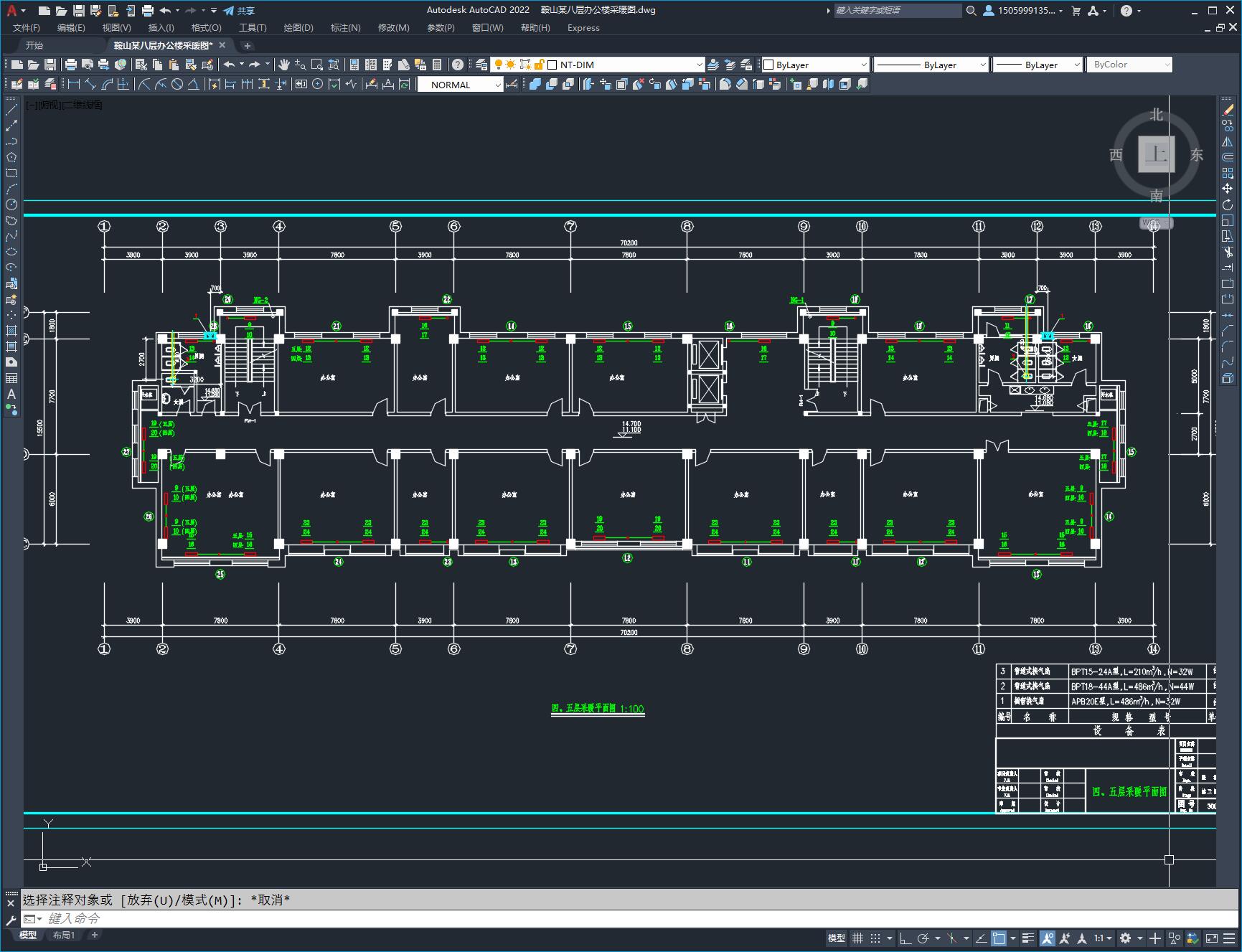

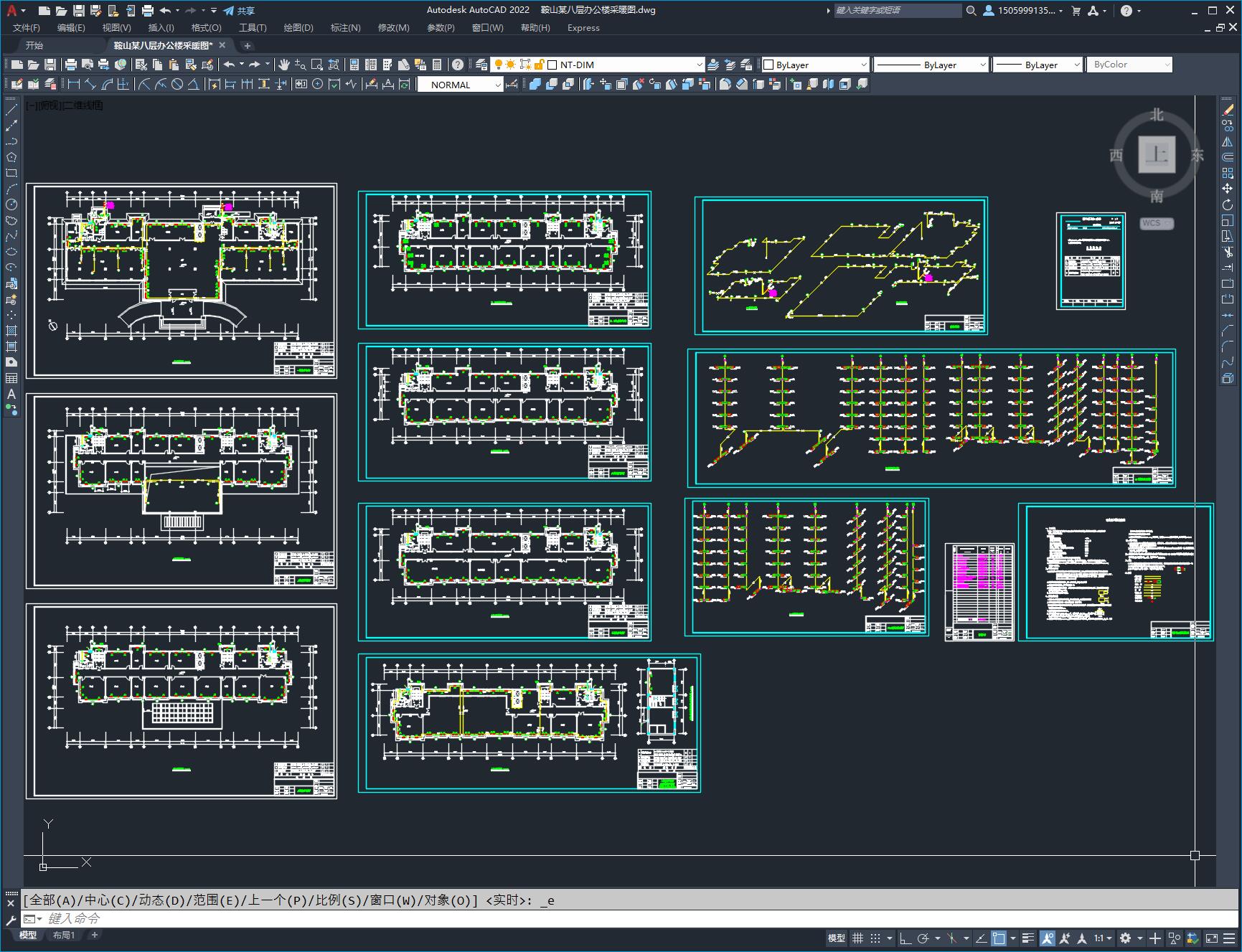

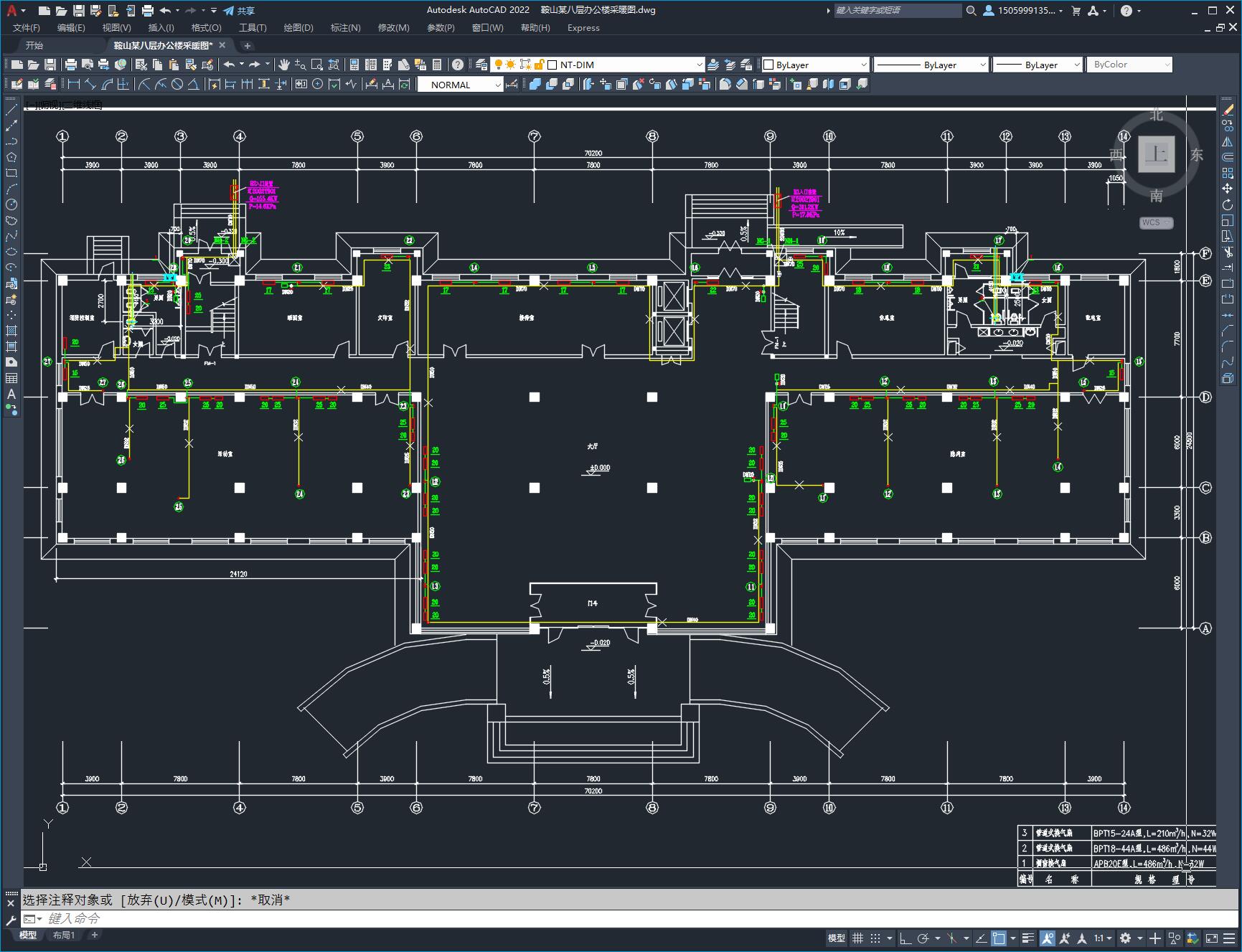

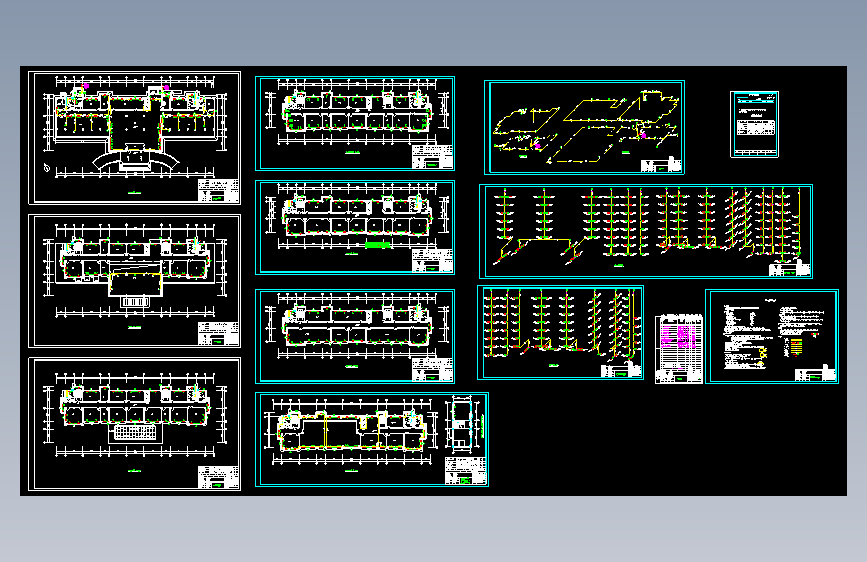

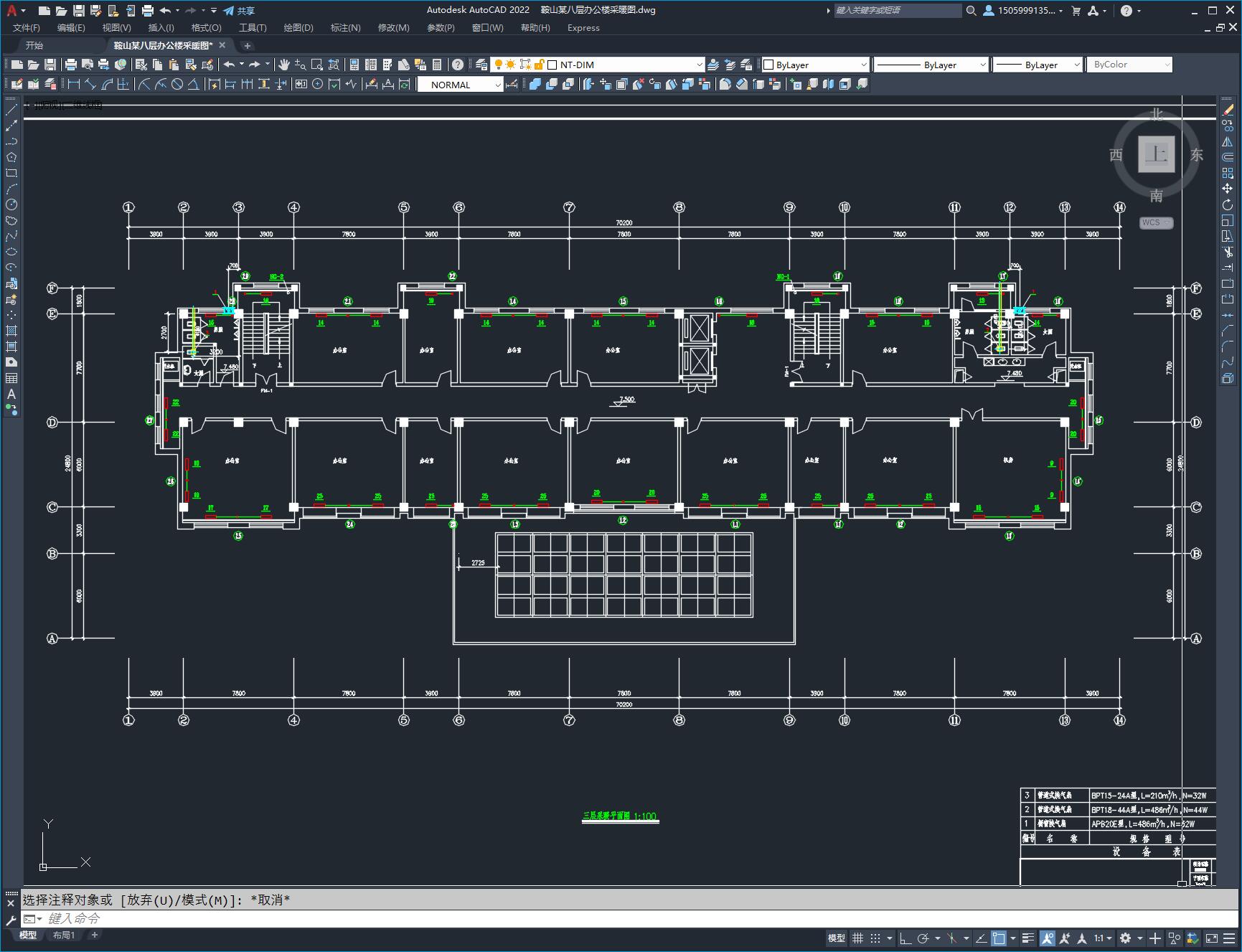

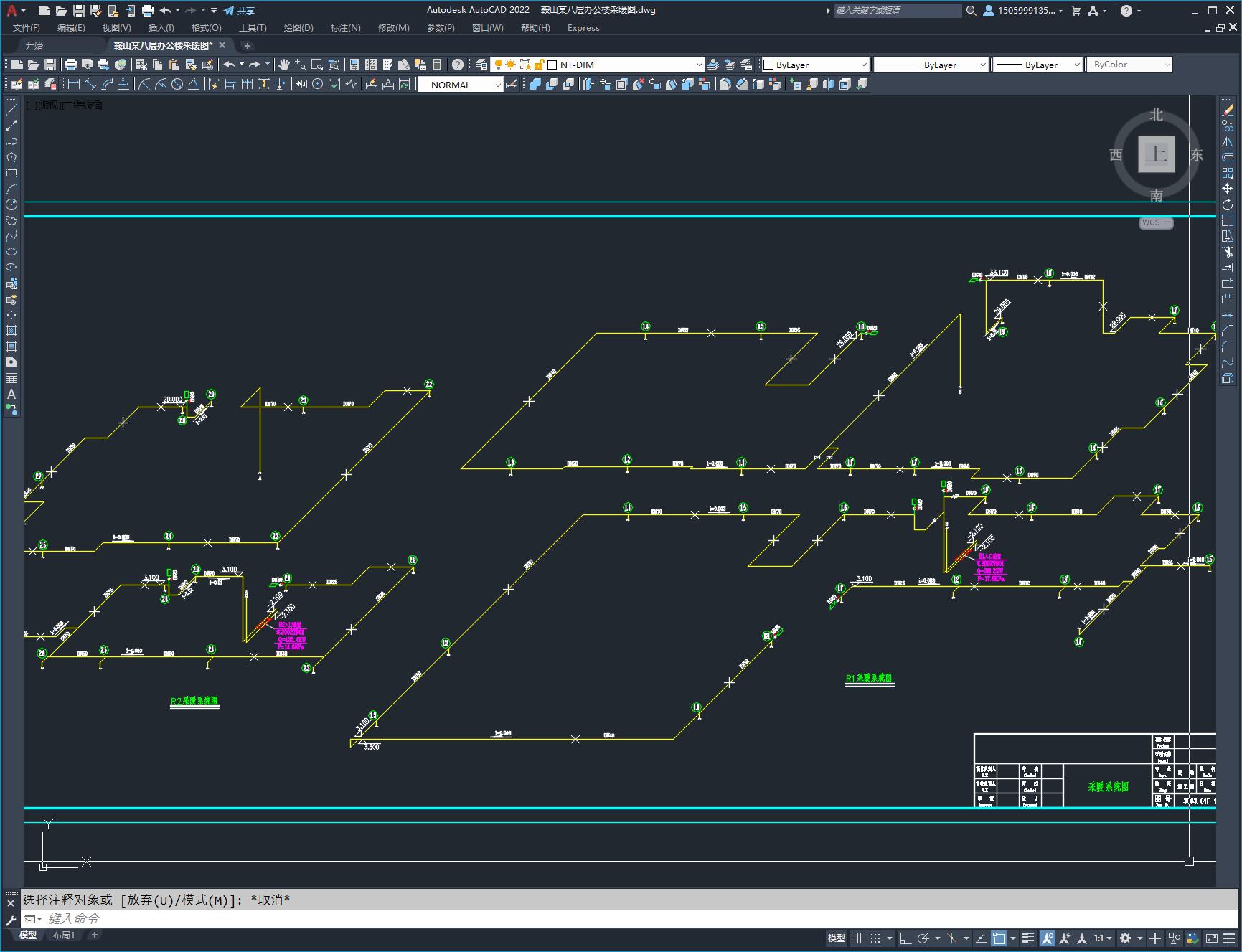

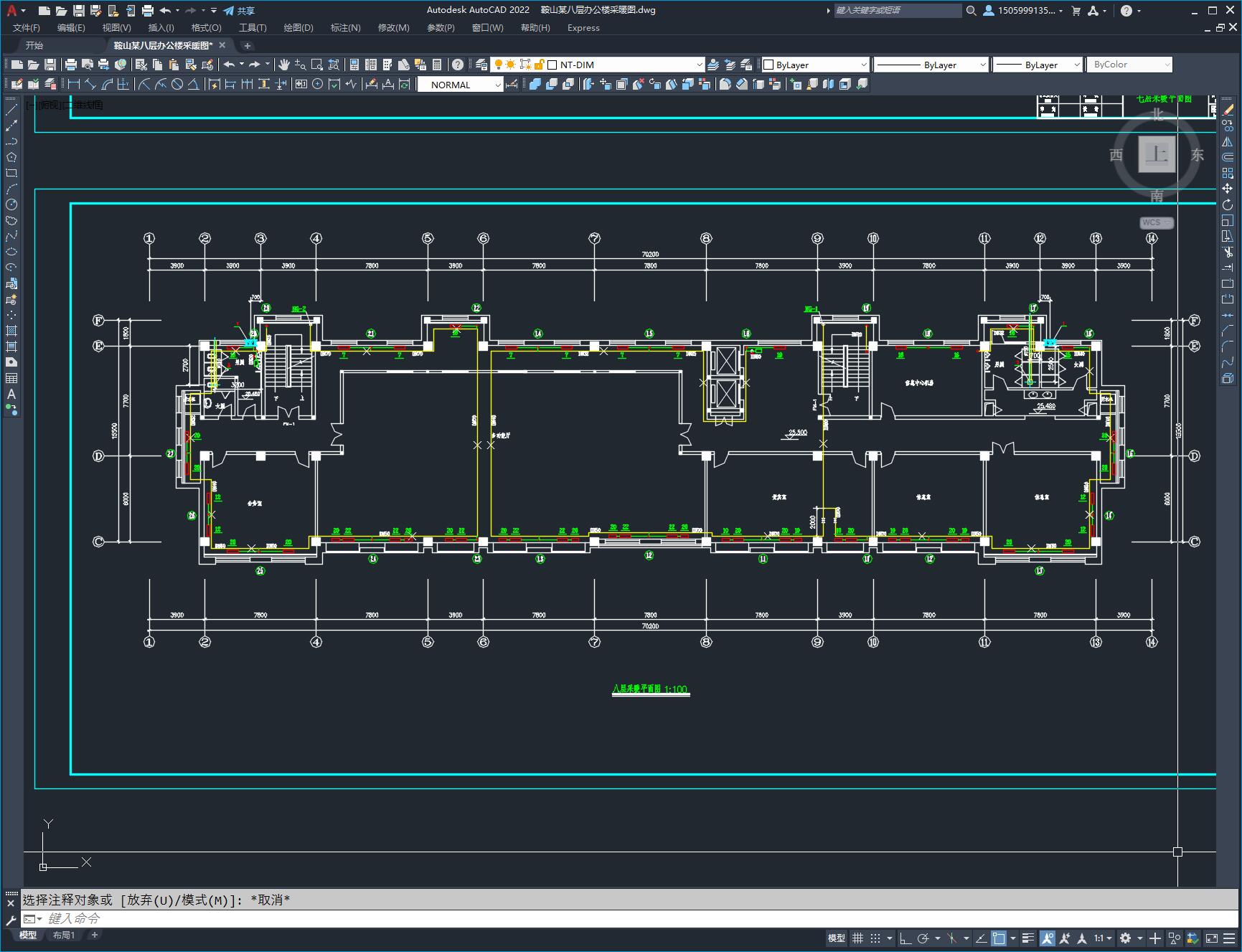

本工程位于辽宁省鞍山市,地上八层.冬季采用散热器采暖,夏季采用分体空调，采暖系统采用上供下回垂直单管串联式系统.采暖设计热负荷共466.6KW,其中R1系统负荷311.2KW,阻力为17.8KPa;R2系统负荷为155.4KW,阻力为14.6KPa。采暖热媒为锅炉房送来的95°C/70°C热水，资用压力为20KPa，各系统工作压力均为0.40MPa. 一层至八层是采暖平面图、水箱间采暖平面图、电梯机房通风平面图、R1、R2采暖系统立管图、采暖系统图、施工说明及图例等。
下载需要100金币
立即下载 收藏
图纸信息
作者
汤挪
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  鞍山某八层办公楼采暖图.dwg | 869.69K |
