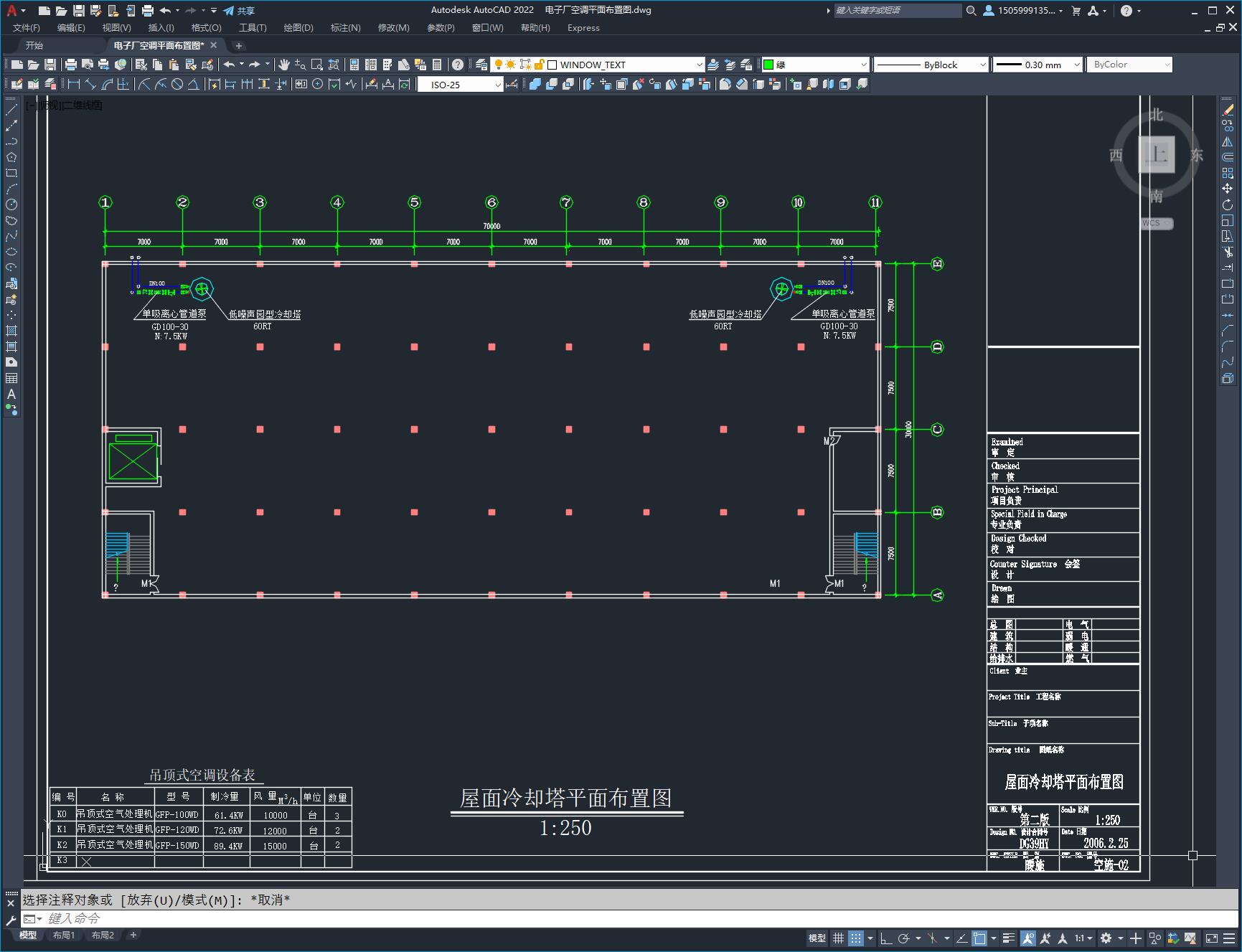

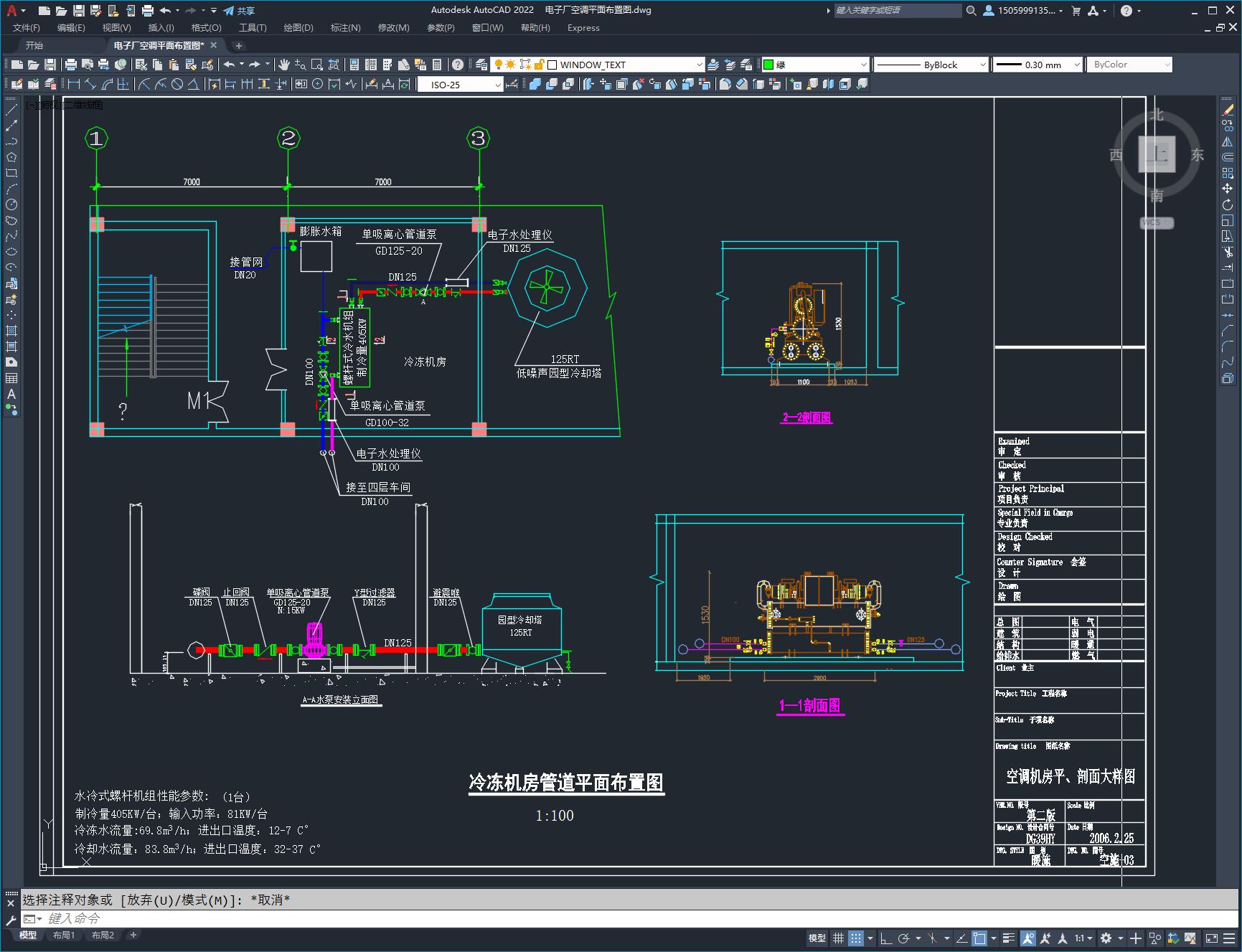

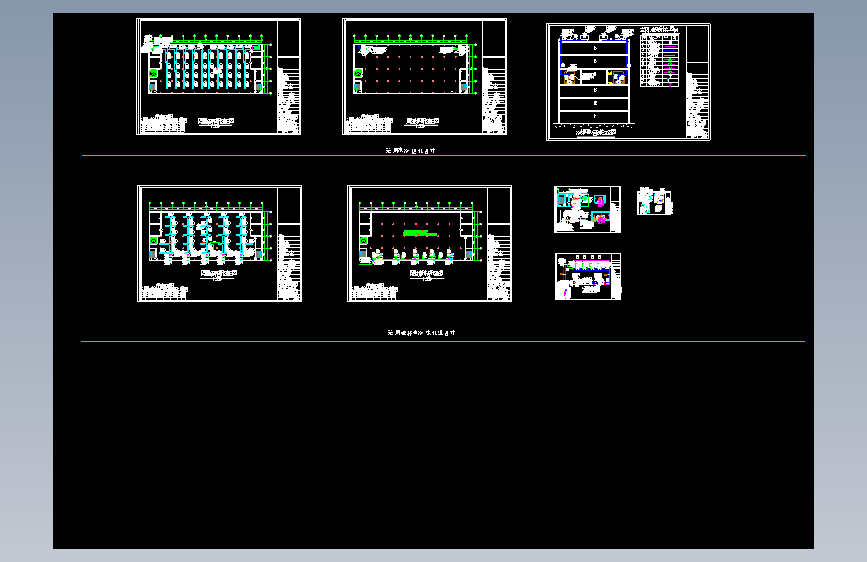

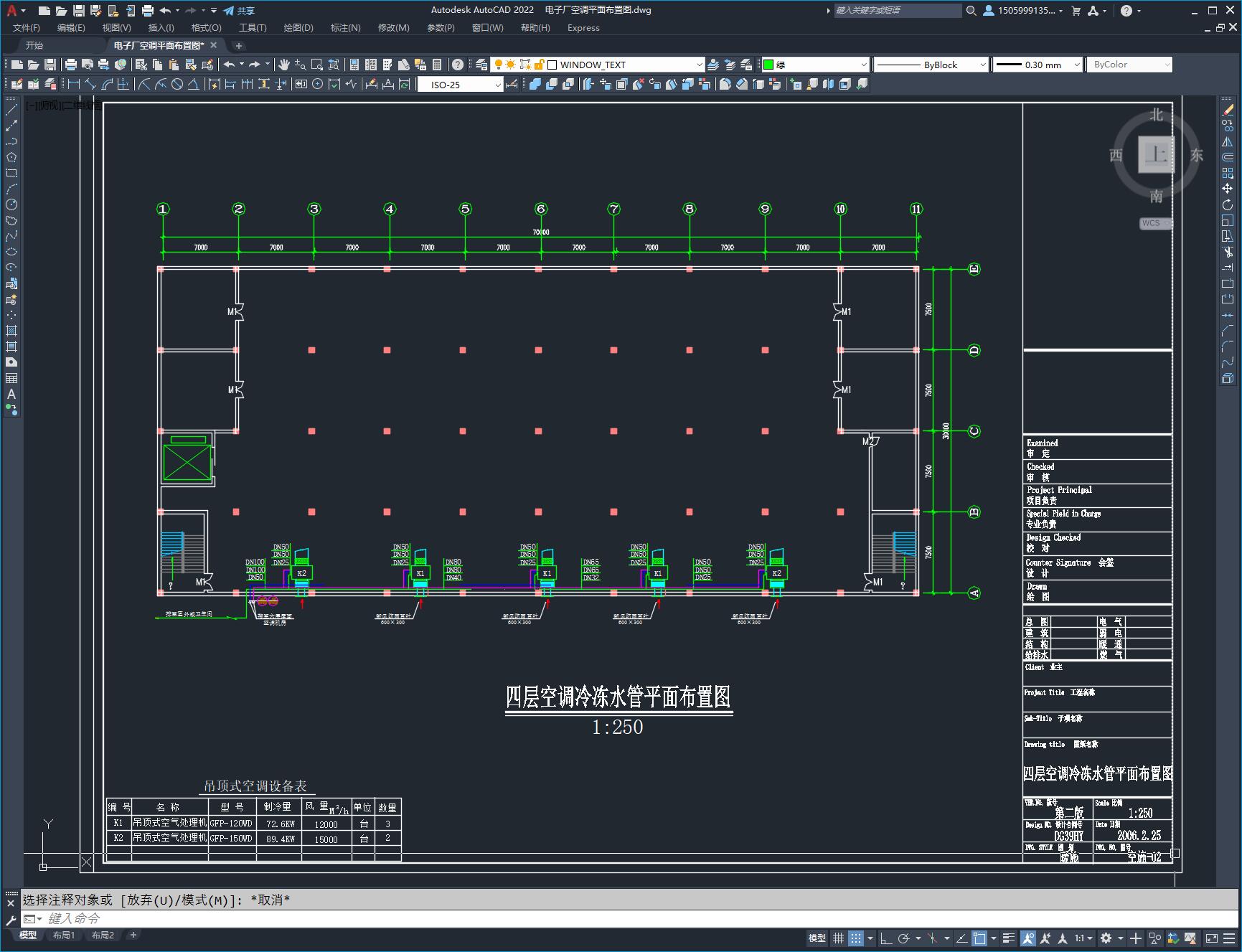

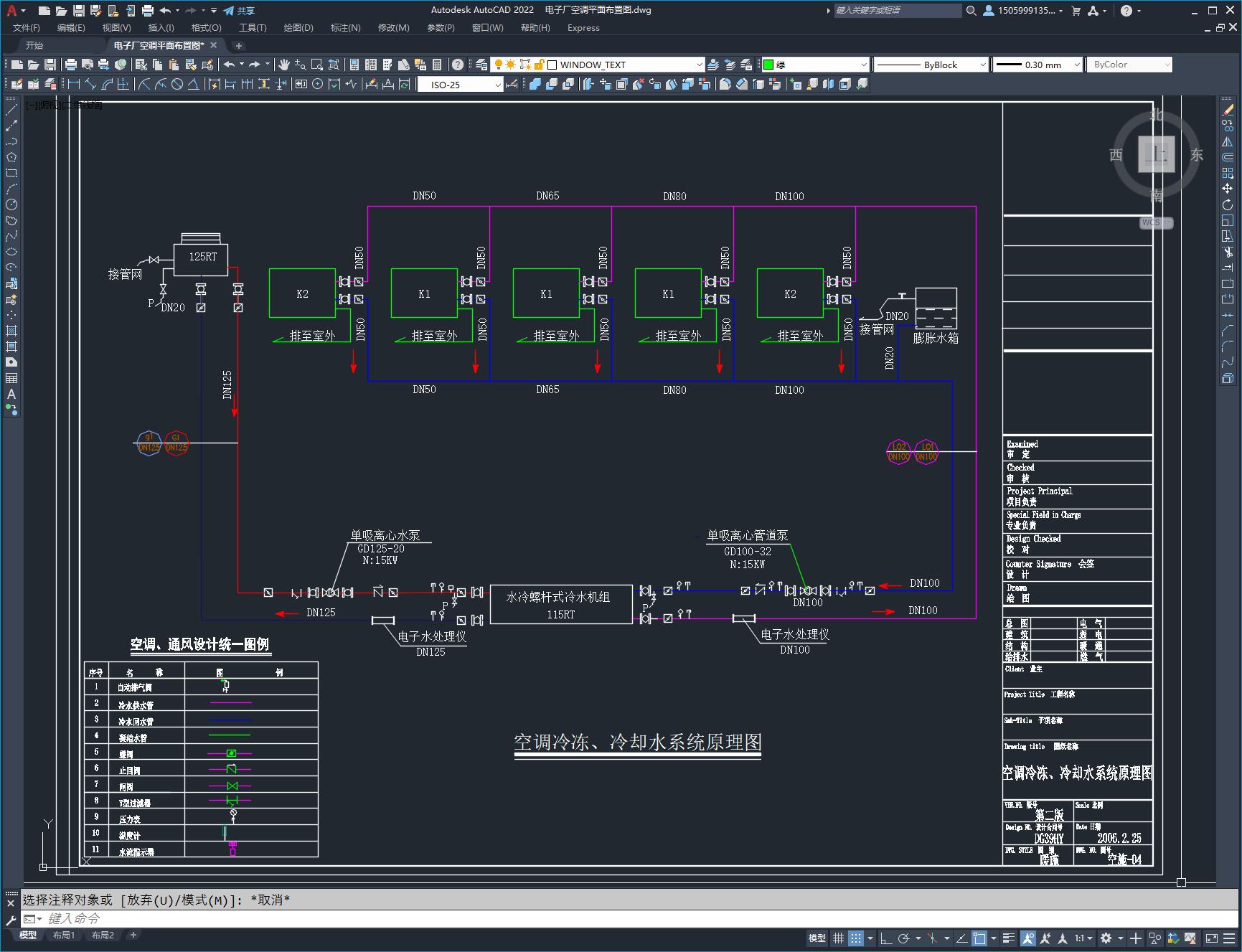

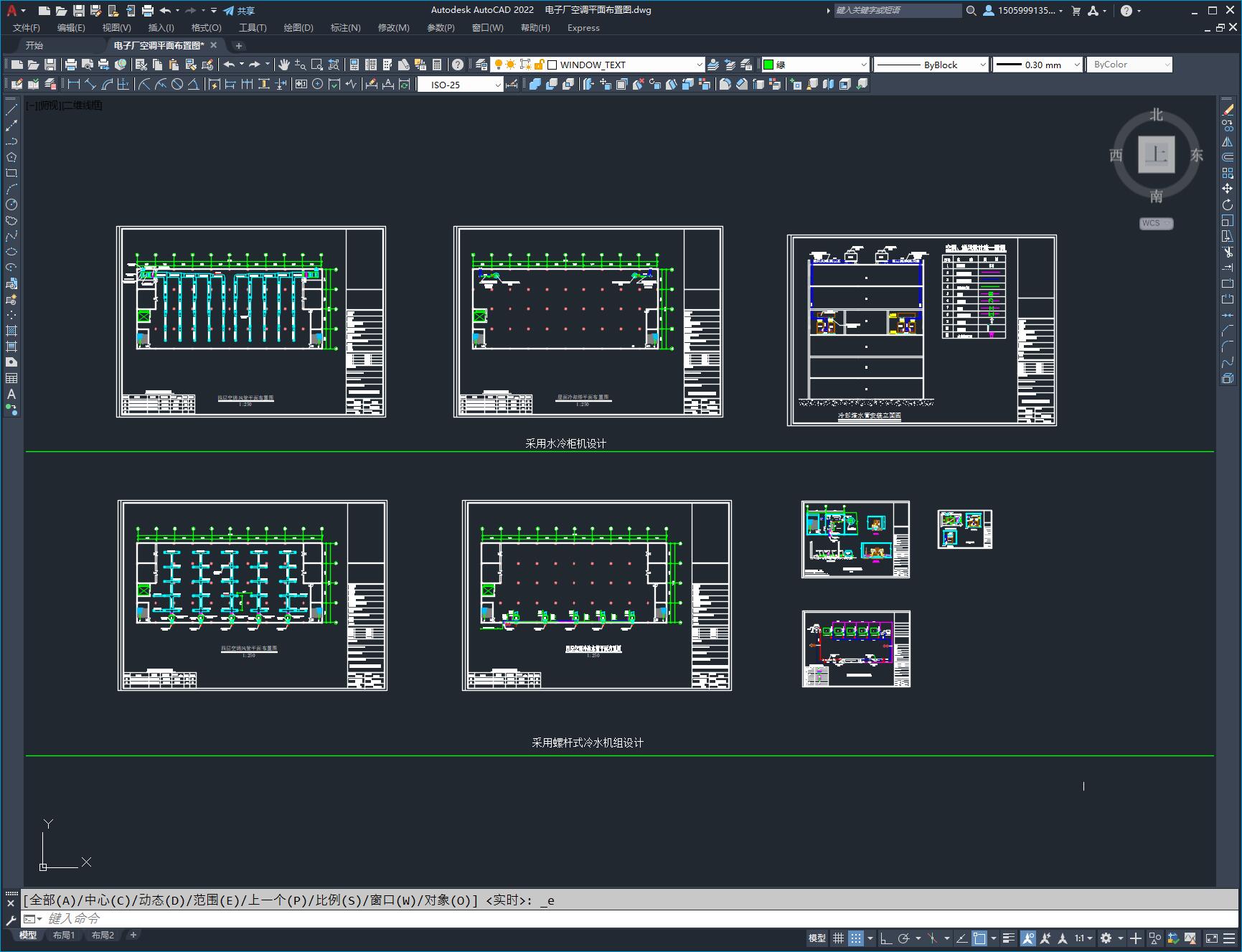

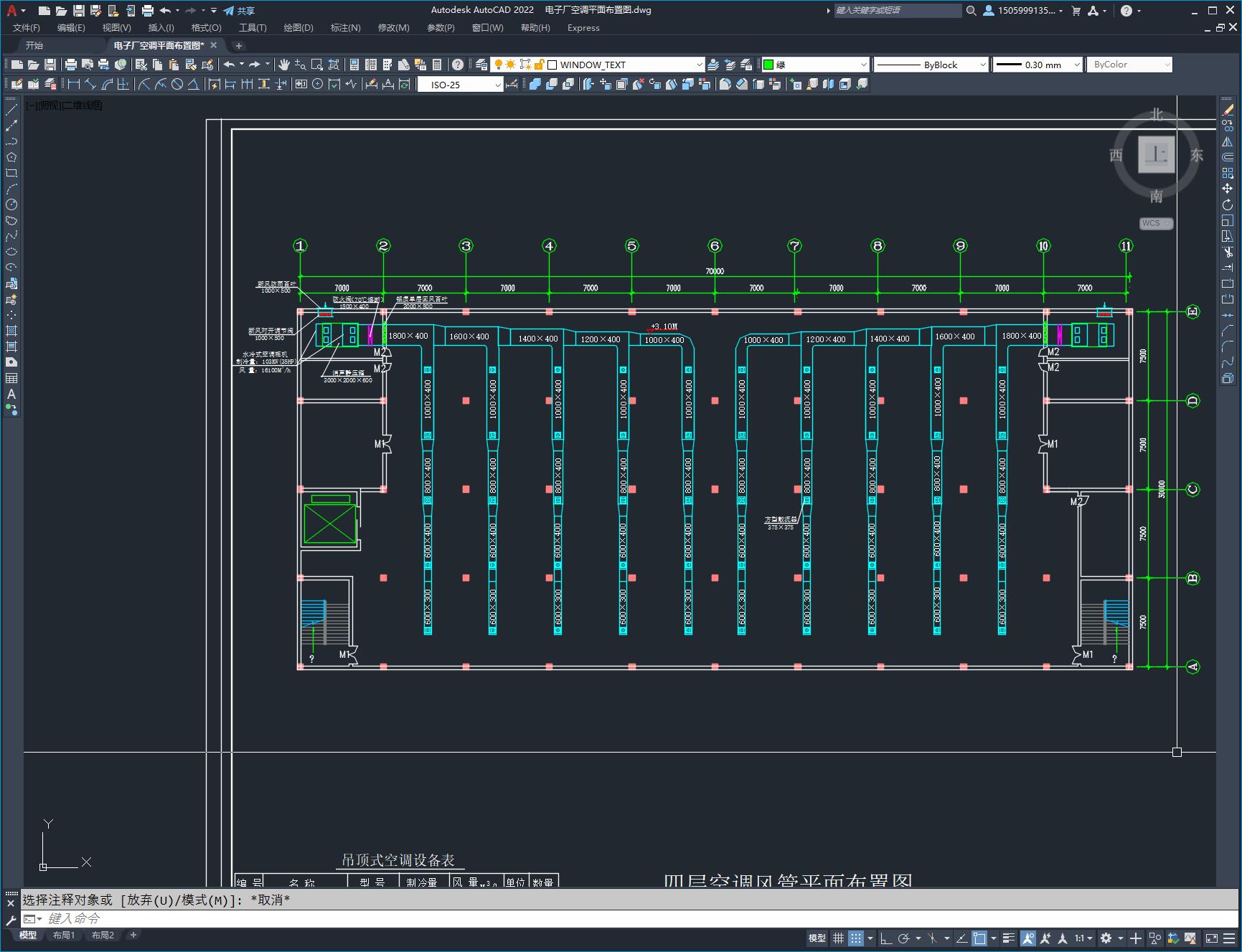

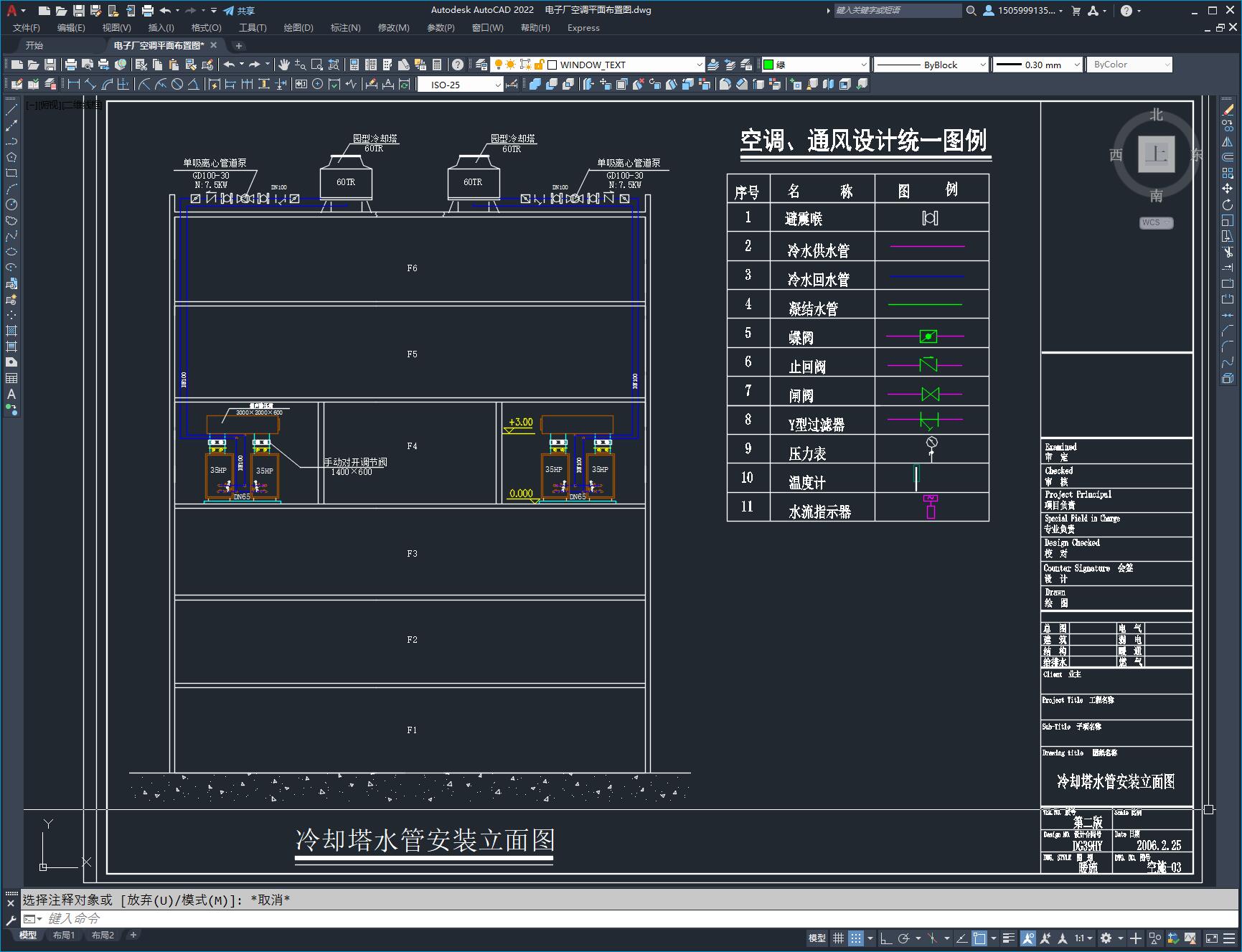

电子厂空调平面布置图，包括：四层空调风管平面布置图、屋面冷却塔平面布置图、冷却塔水管安装立面图、空调冷冻水管平面布置图、空调机房平、剖面大样图、空调冷冻、冷却水系统原理图、空调机房平、剖面大样图。
电子厂空调平面布置图
图纸描述
电子厂空调平面布置图，包括：四层空调风管平面布置图、屋面冷却塔平面布置图、冷却塔水管安装立面图、空调冷冻水管平面布置图、空调机房平、剖面大样图、空调冷冻、冷却水系统原理图、空调机房平、剖面大样图。
下载需要60金币
立即下载 收藏
图纸信息
作者
WX_202913
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  电子厂空调平面布置图.dwg | 488.66K |
