厦门某海关空调通风防排烟工程图

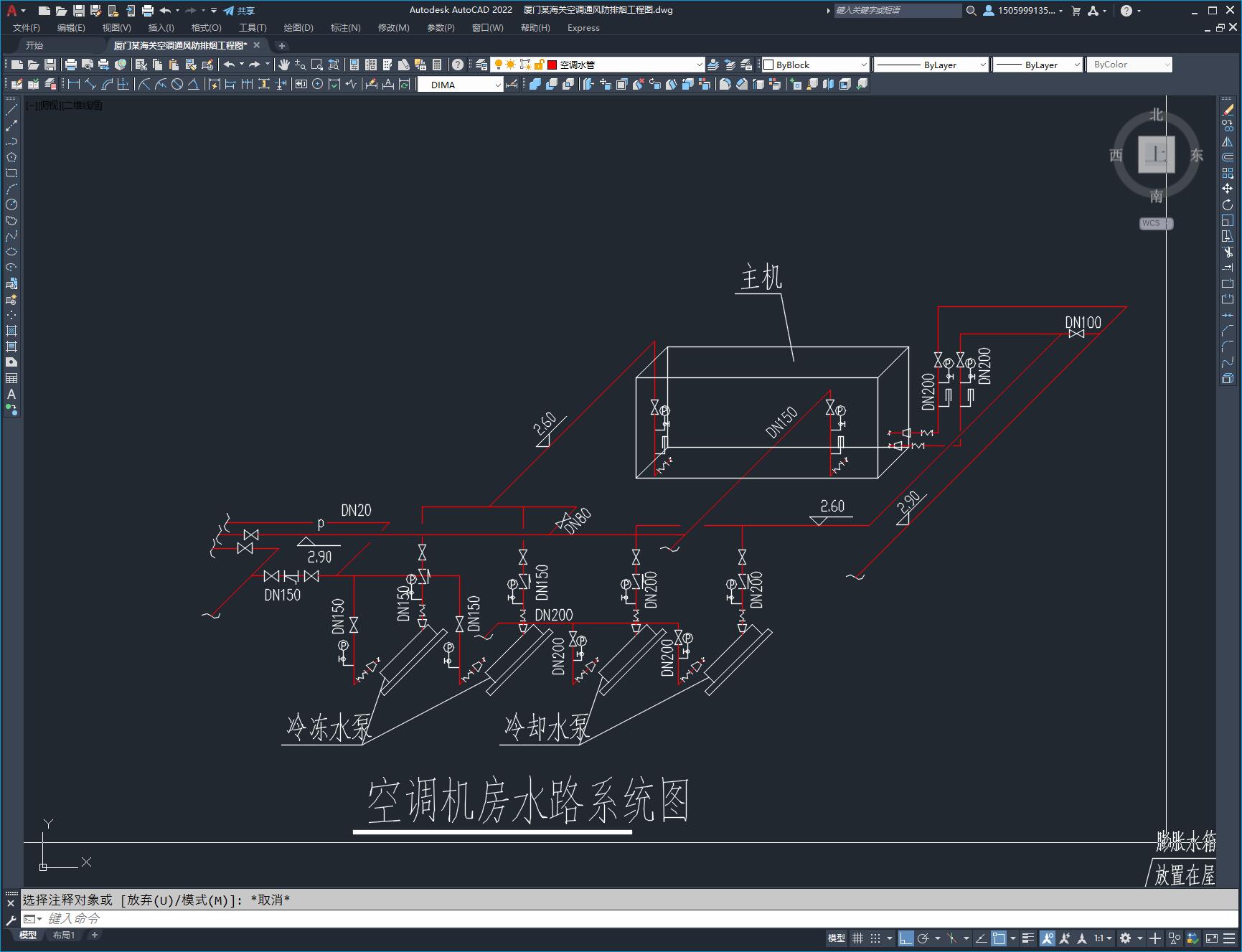

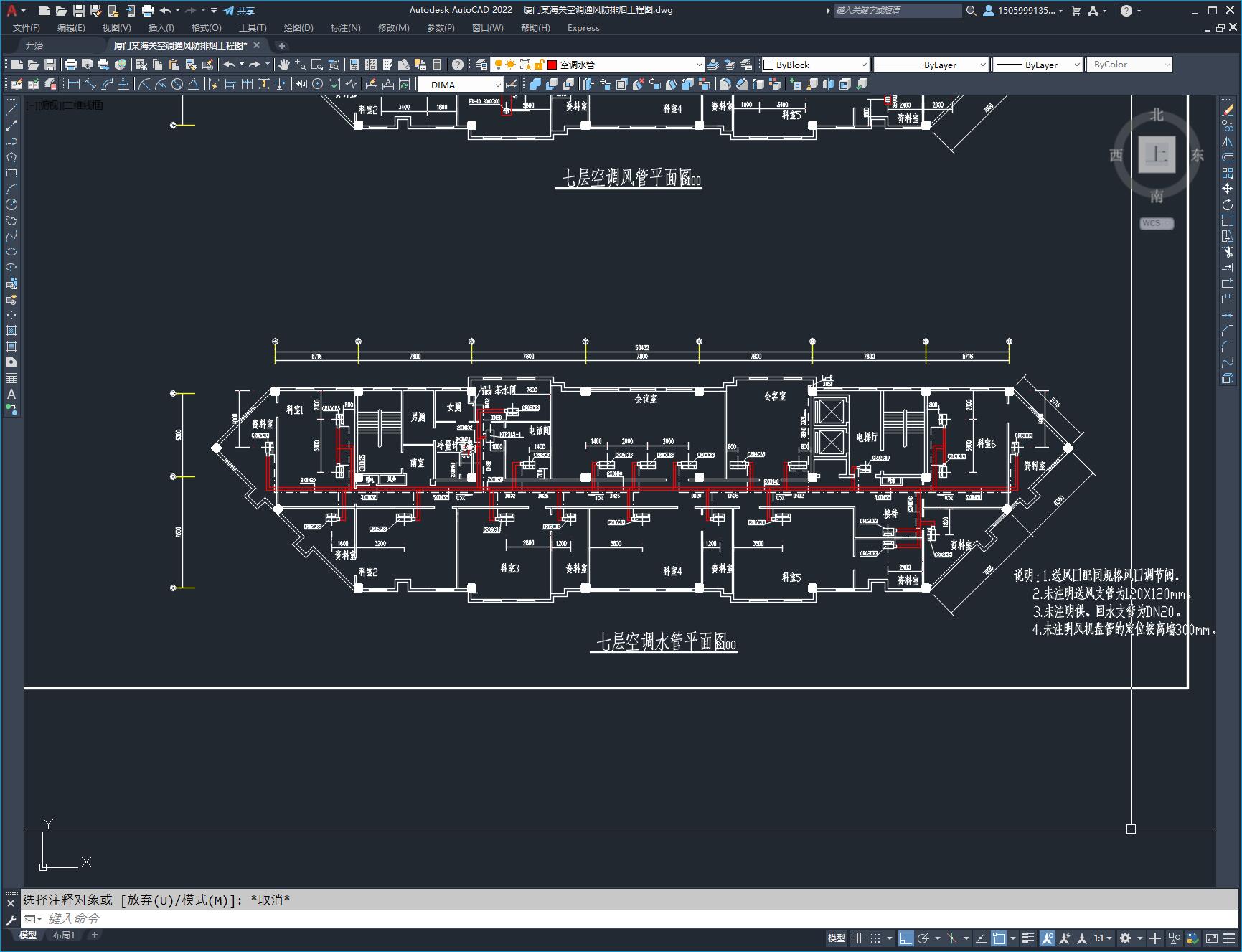

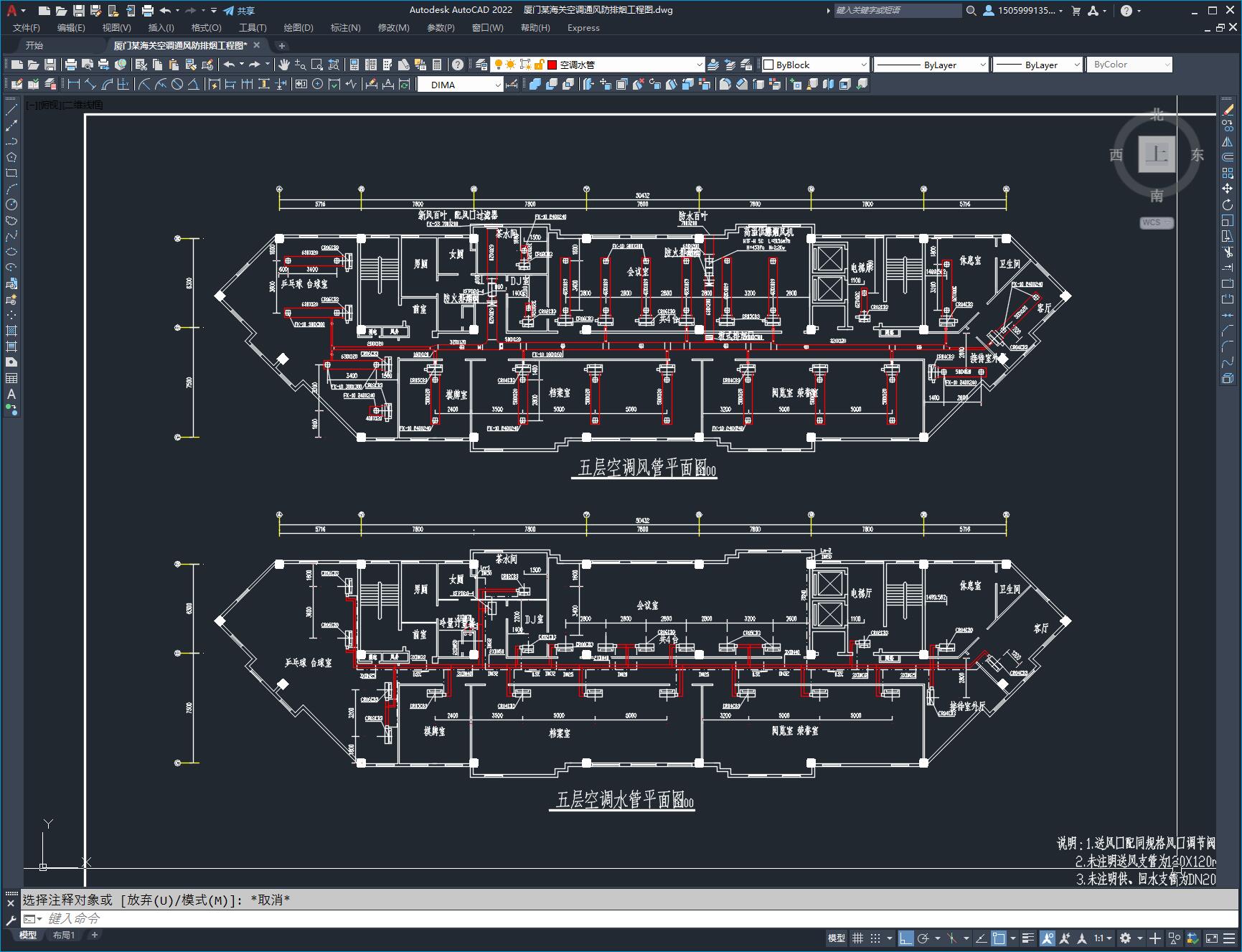

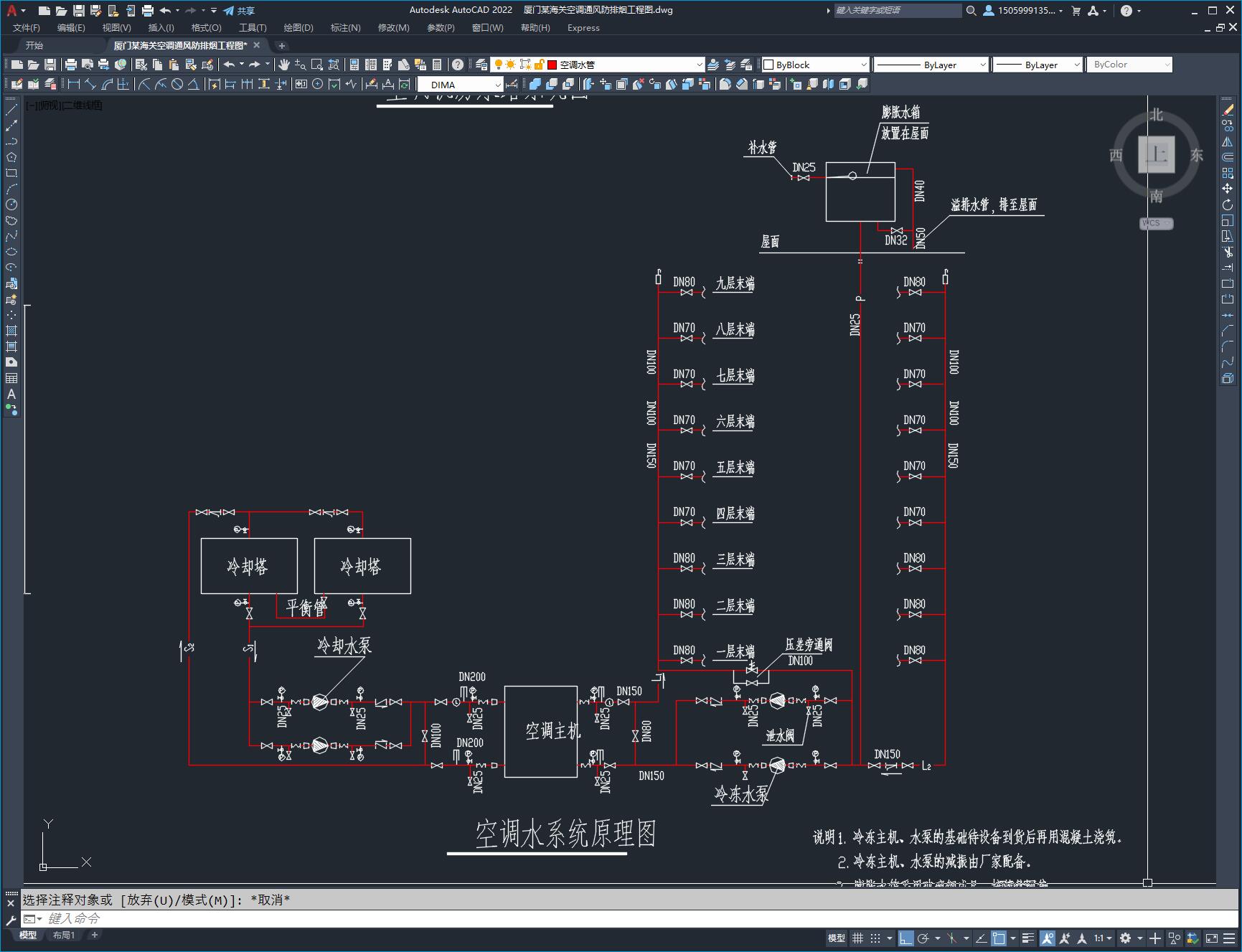

本建筑地上各层均考虑夏季空调。空调面积6300㎡，空调负荷1150Kw。选择一台双压缩机水冷螺杆冷水主机，放置在一层的制冷机房；冷却塔放置在二层的屋面（原建筑设计时预留位置）。膨胀水箱放在屋面，高出水系统的最高点。空调冷凝水集中排放。原有的水管井中可以利用安装两根立管，各层采用风机盘管加独立新风的方式。新风与回风在风机盘管的回风箱内混合后送入房间。五至八层因装修分割的内走道超过20米，需设置机械排烟系统。考虑到原来建筑设计时未预留风井，因此在五至八层各层设置一套机械排烟系统。排烟口平时常闭，失火后打开。
