年产16万吨异戊二烯工厂项目设计
图纸描述
年产16万吨异戊二烯工厂项目设计图纸下载，该图纸类型属于建筑模型、办公厂房图纸，图纸大小40.79M，共计30个文件，包含3D图纸和2D图纸，图纸主格式为dwg,skp，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
杨怀亦
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-项目可行性报告.docx | 260.72K |
| 2 | 2-初步设计说明书.docx | 5.72M |
| 3 | 3-设备设计及选型说明书.docx | 3.78M |
| 4 | 4-创新性说明书.docx | 1.76M |
| 5 | 5-经济分析.docx | 243.19K |
| 6 | 6-能量集成及换热网络设计.docx | 367.48K |
| 7 | 7-环境影响评价报告.docx | 1.04M |
| 8 | 8-安全预评价报告.docx | 571.96K |
| 9 | 附录1-物料平衡书.docx | 137.66K |
| 10 | 附录2-能量平衡书.docx | 280.21K |
| 11 | 附录3-设备设计及选型一览表.docx | 51.71K |
| 12 | 附录4-HAZOP分析报告书.docx | 302.41K |
| 13 | 附录5-MSDS一览表.docx | 124.56K |
| 14 | 附录6-公用工程供应协议及方案.docx | 23.85K |
| 15 | 动力学来源总结.docx | 1.81M |
| 16 |  1-PFD物料流程图.dwg | 622.84K |
| 17 | 2-PID工艺管道及仪表流程图.dwg | 534.82K |
| 18 | 3-厂区平面布置总图.dwg | 188.82K |
| 19 | 4-设备平立面布置图.dwg | 294.75K |
| 20 | 5-设备工艺条件图.dwg | 172.33K |

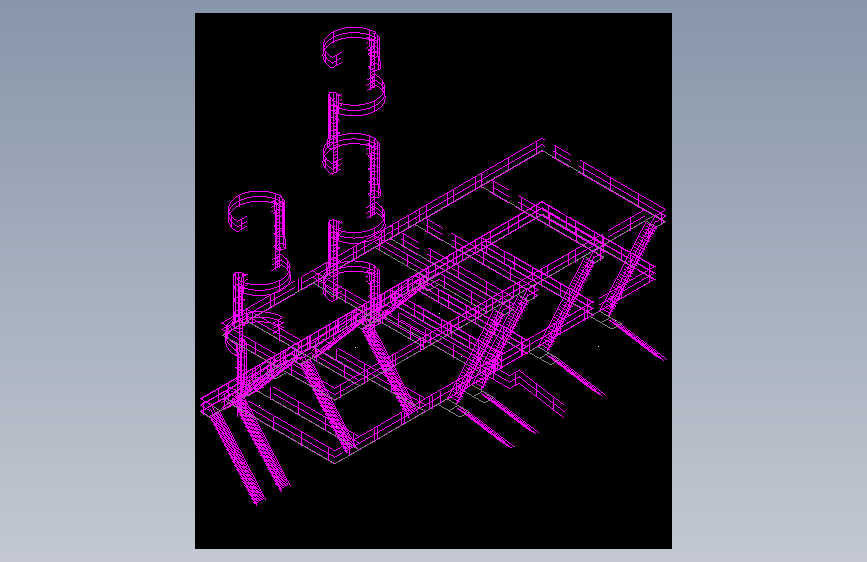

| 21 | C5烯烃精制车间三维布置图—东北轴测.dwg | 6.08M |
| 22 | C5烯烃精制车间三维布置图—前视.dwg | 6.09M |

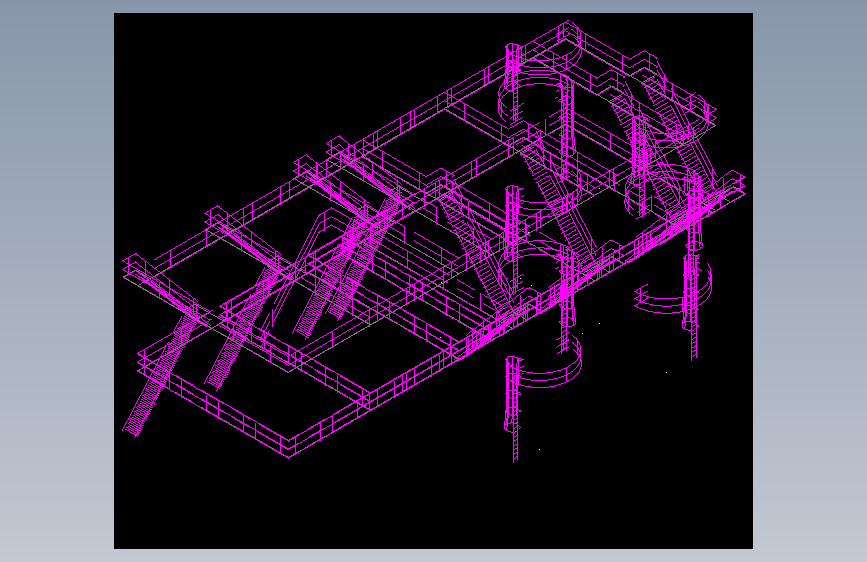

| 23 | C5烯烃精制车间三维布置图—西南轴测.dwg | 6.08M |

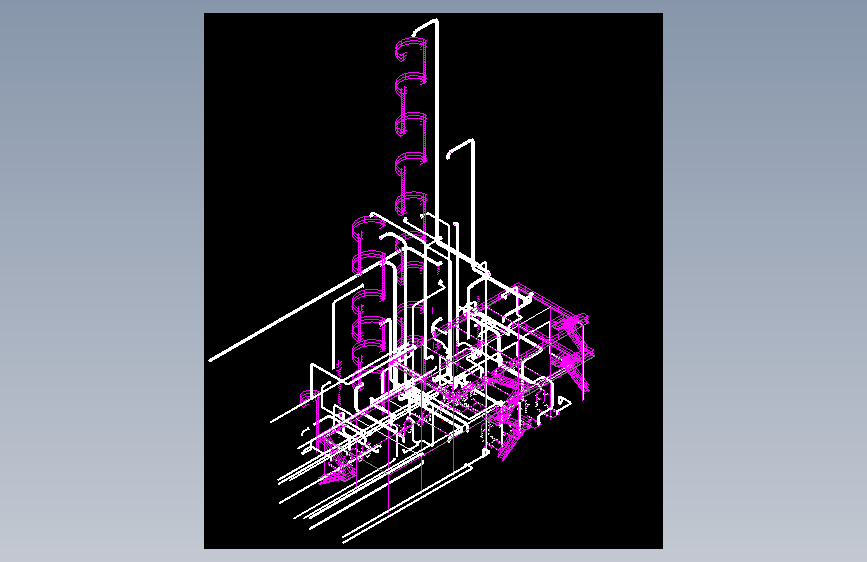

| 24 | C5烯烃精制车间配管——东北等轴测.dwg | 5.71M |

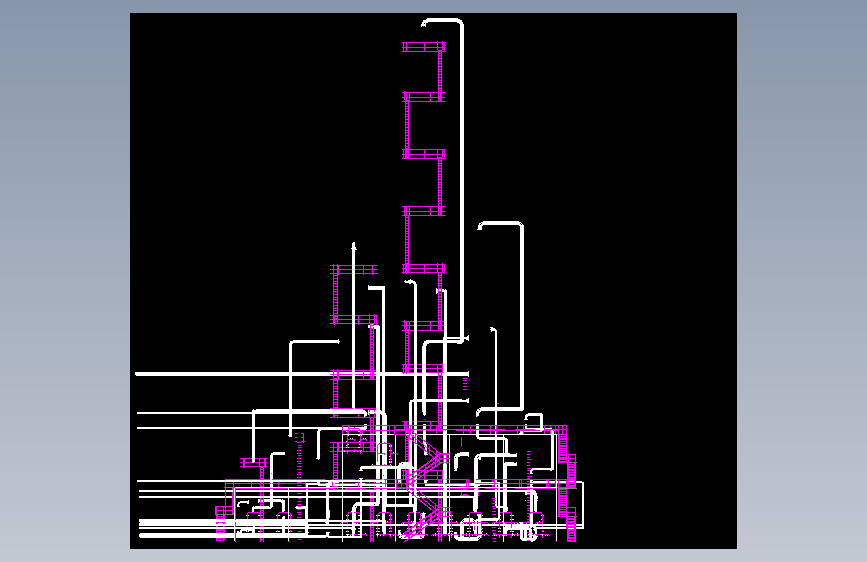

| 25 | C5烯烃精制车间配管——前视.dwg | 5.73M |
| 26 | C5烯烃精制车间配管——西南等轴测.dwg | 5.73M |

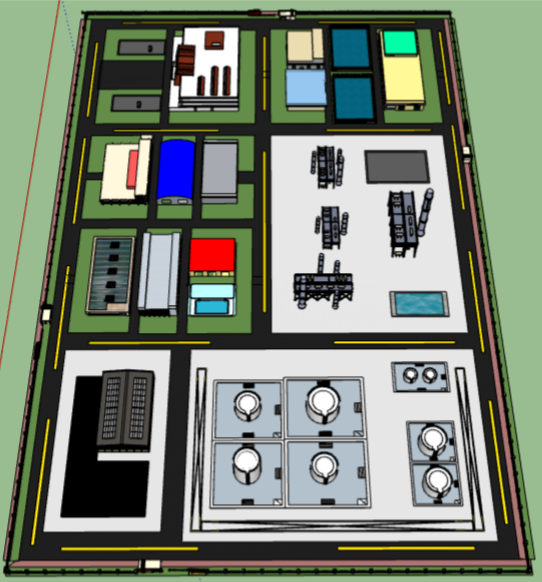

| 27 |  厂区三维布置图.skp | 16.39M |
| 28 | 反应器设计说明书及强度校核.docx | 551.80K |
| 29 | 塔强度校核.docx | 180.95K |
| 30 | 换热器的选型设计及强度校核.docx | 2.08M |
