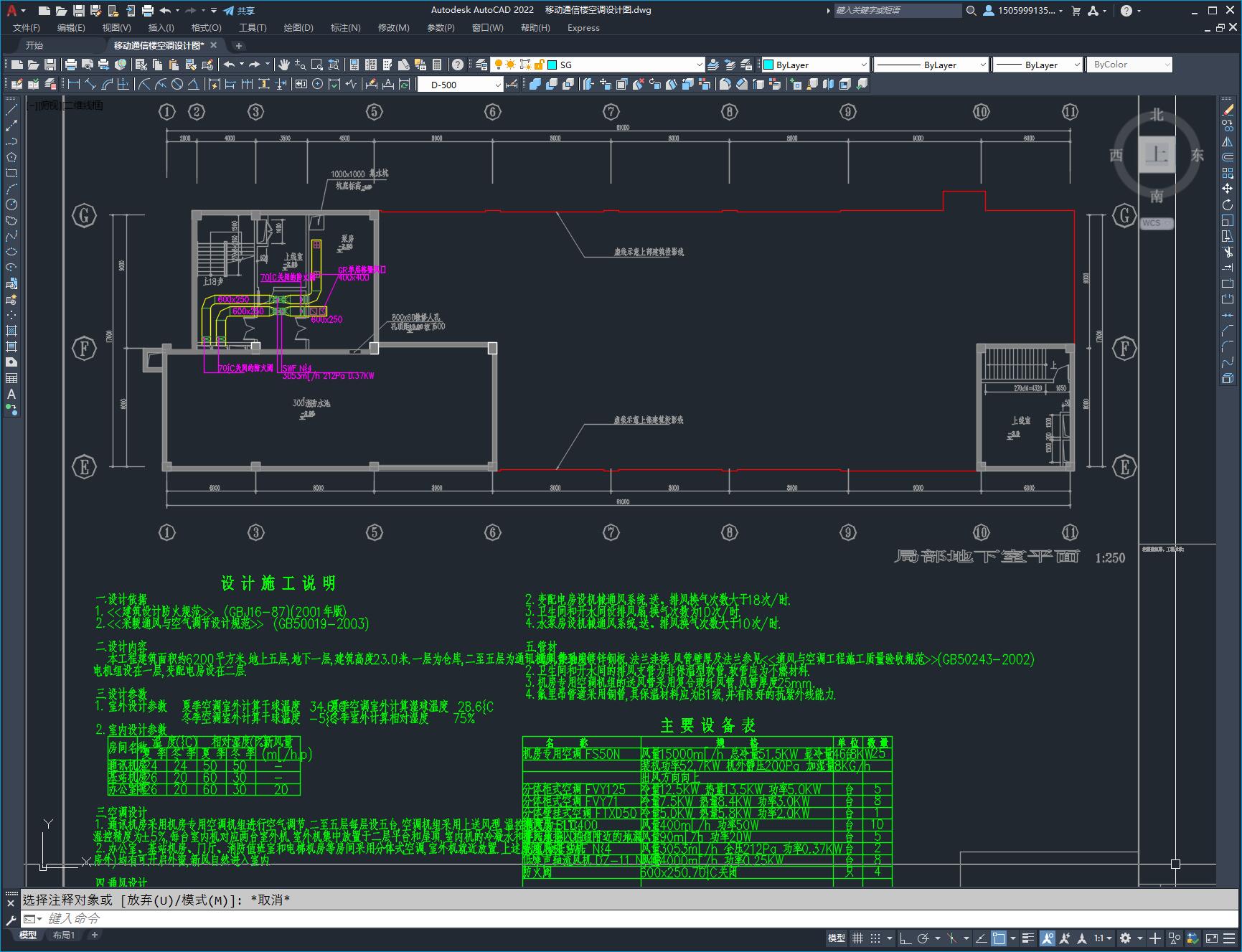

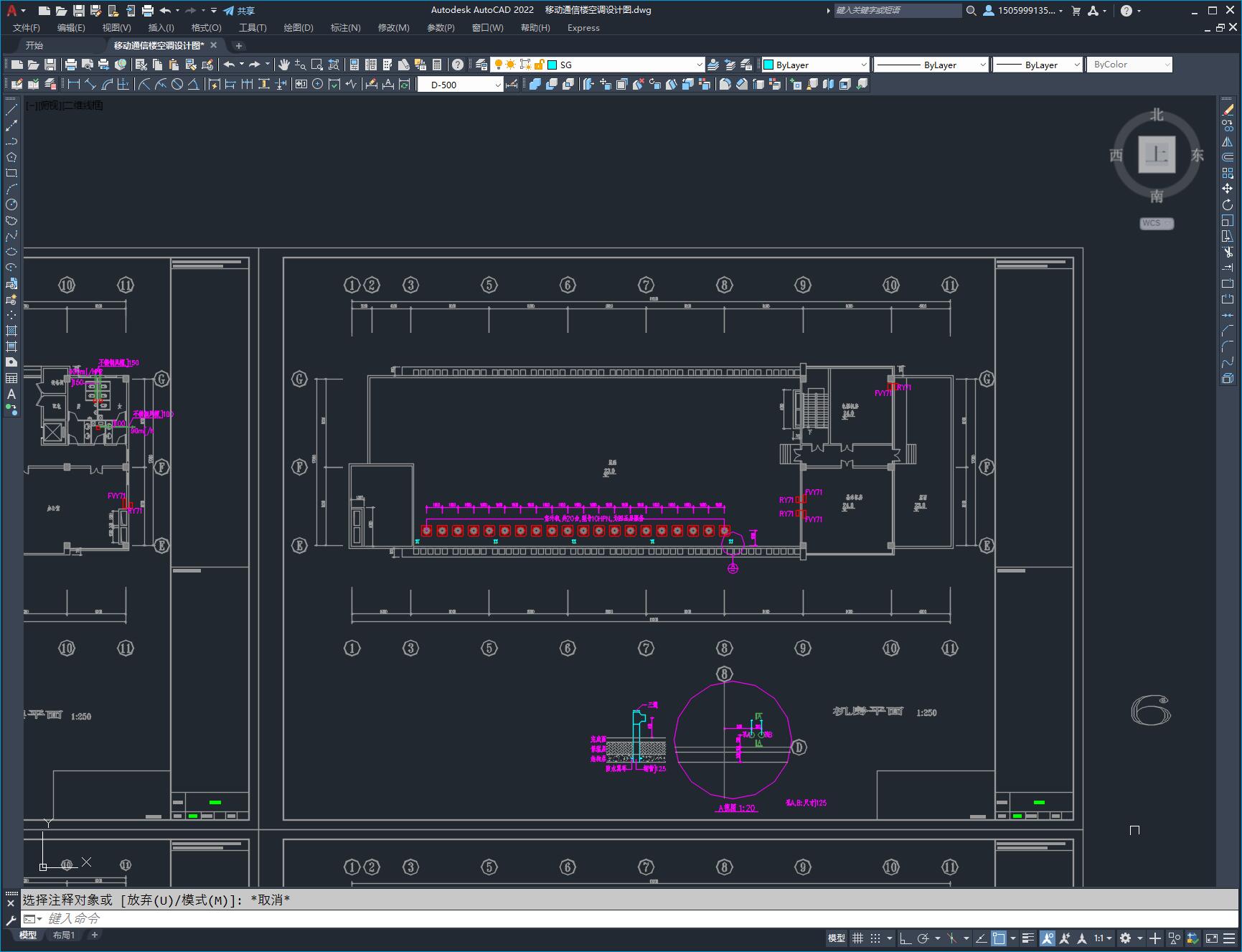

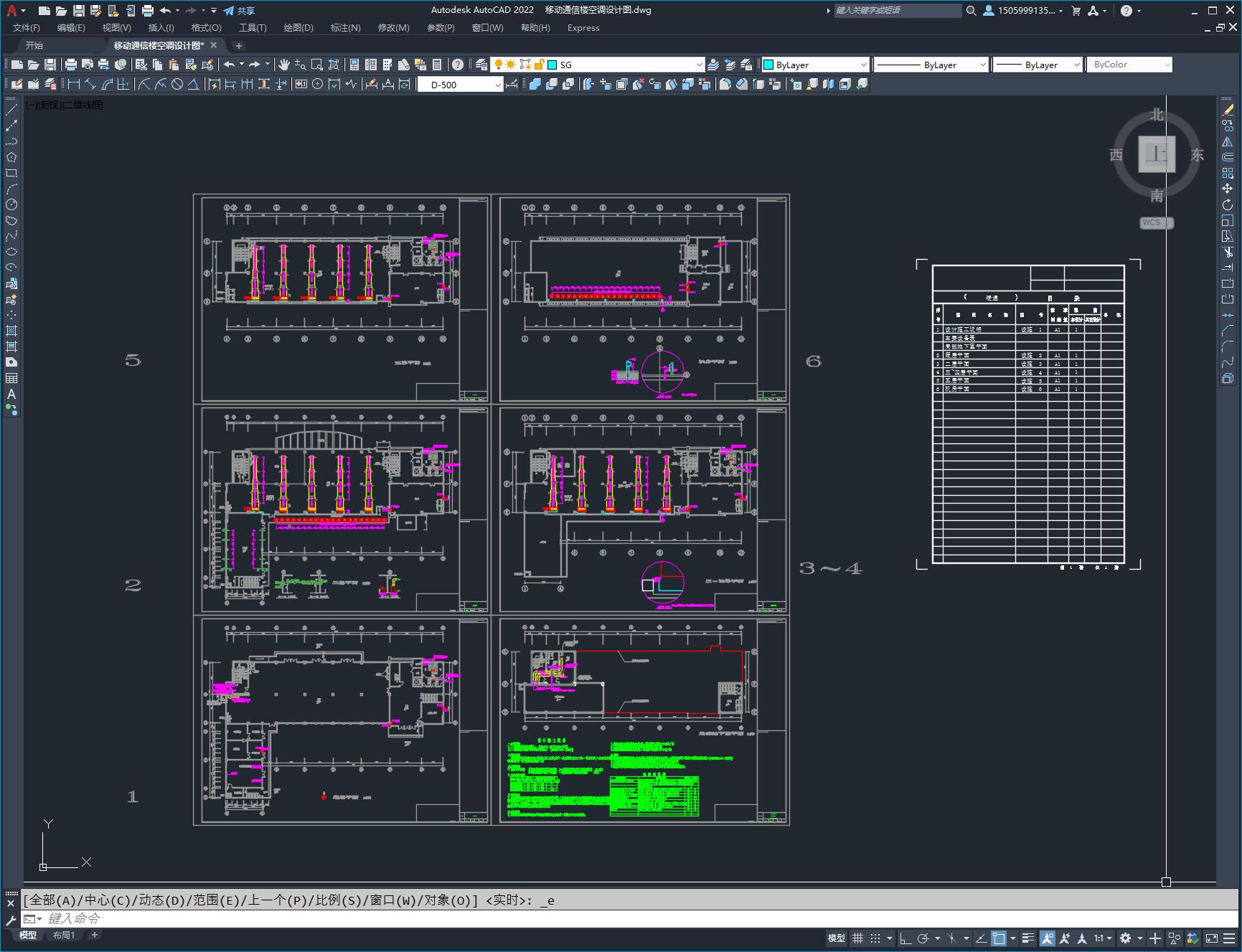

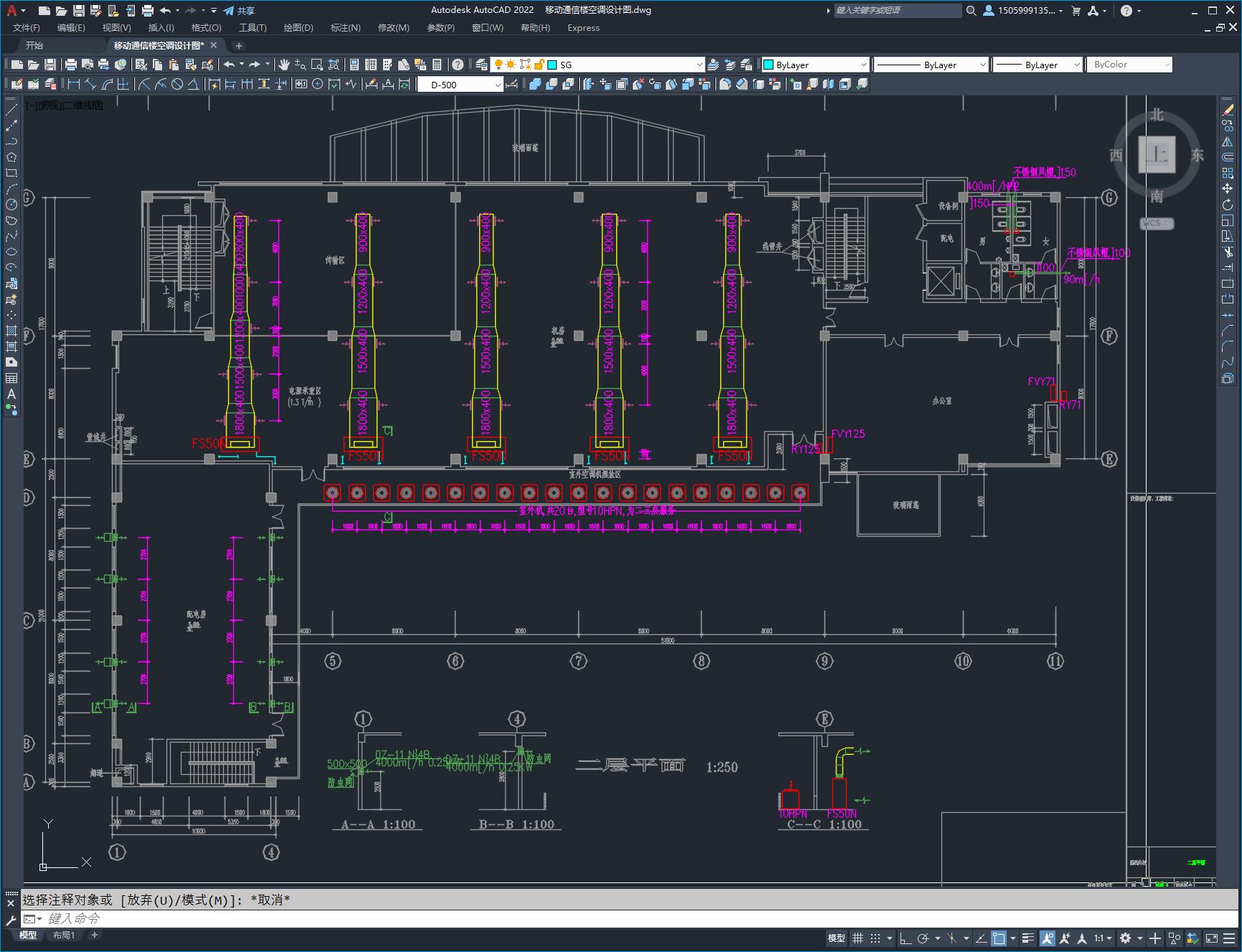

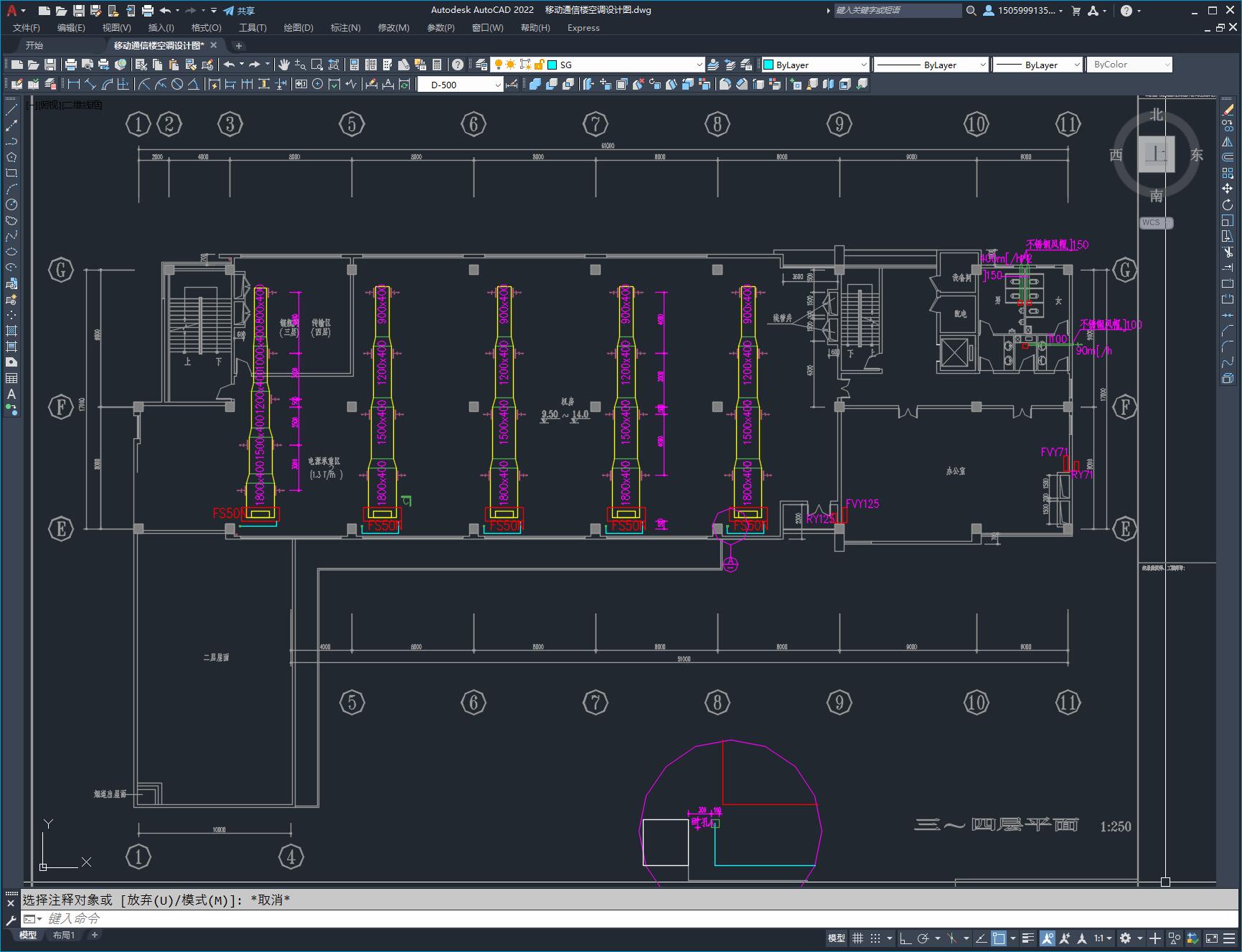

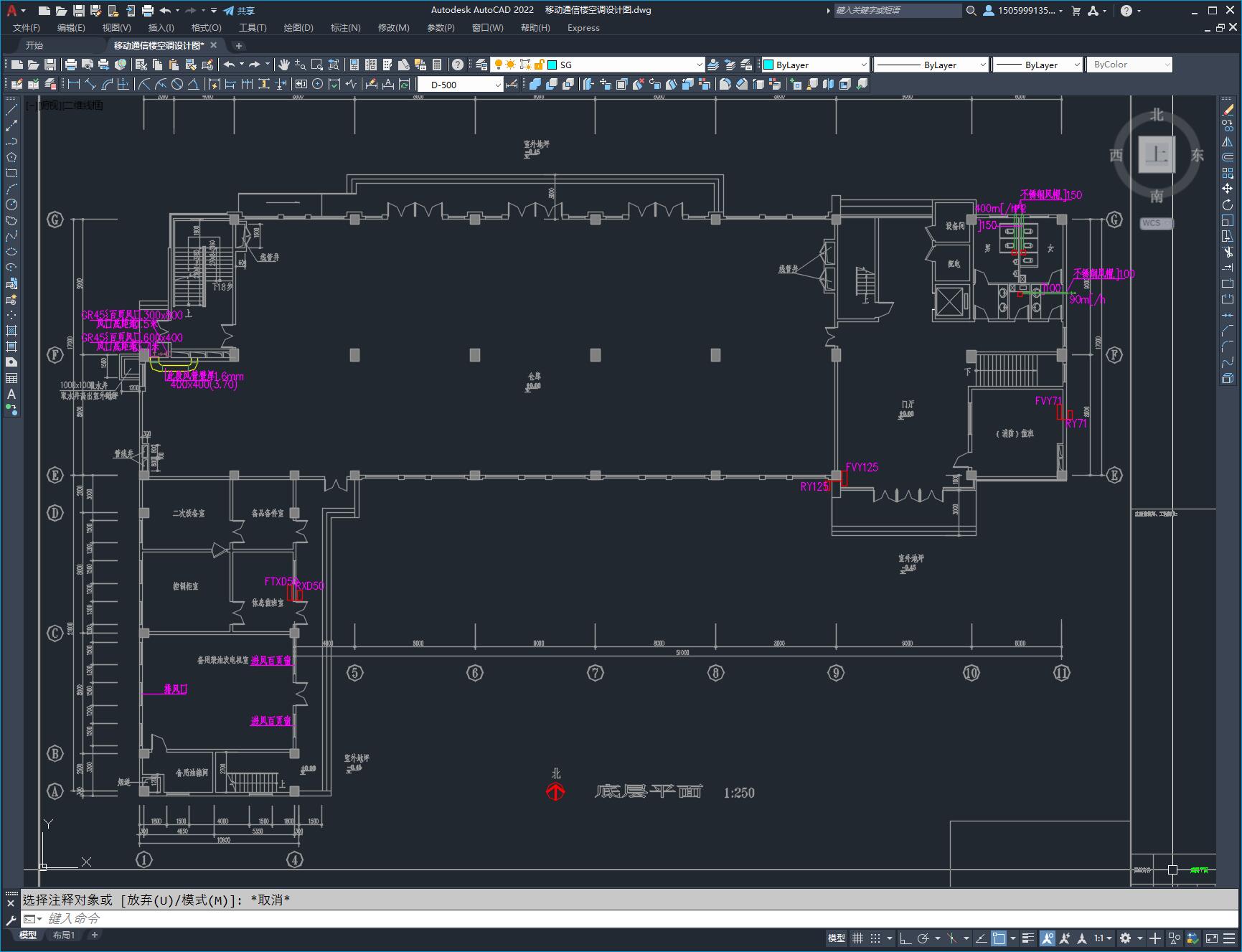

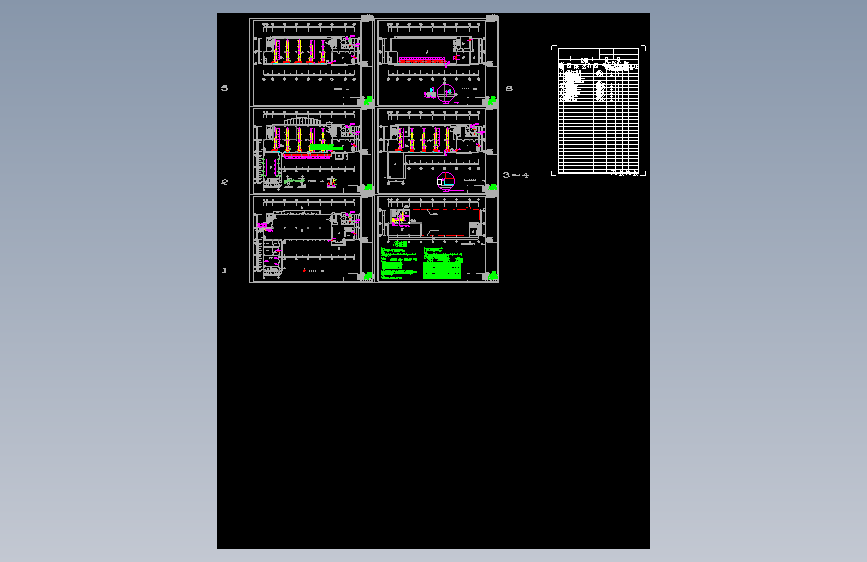

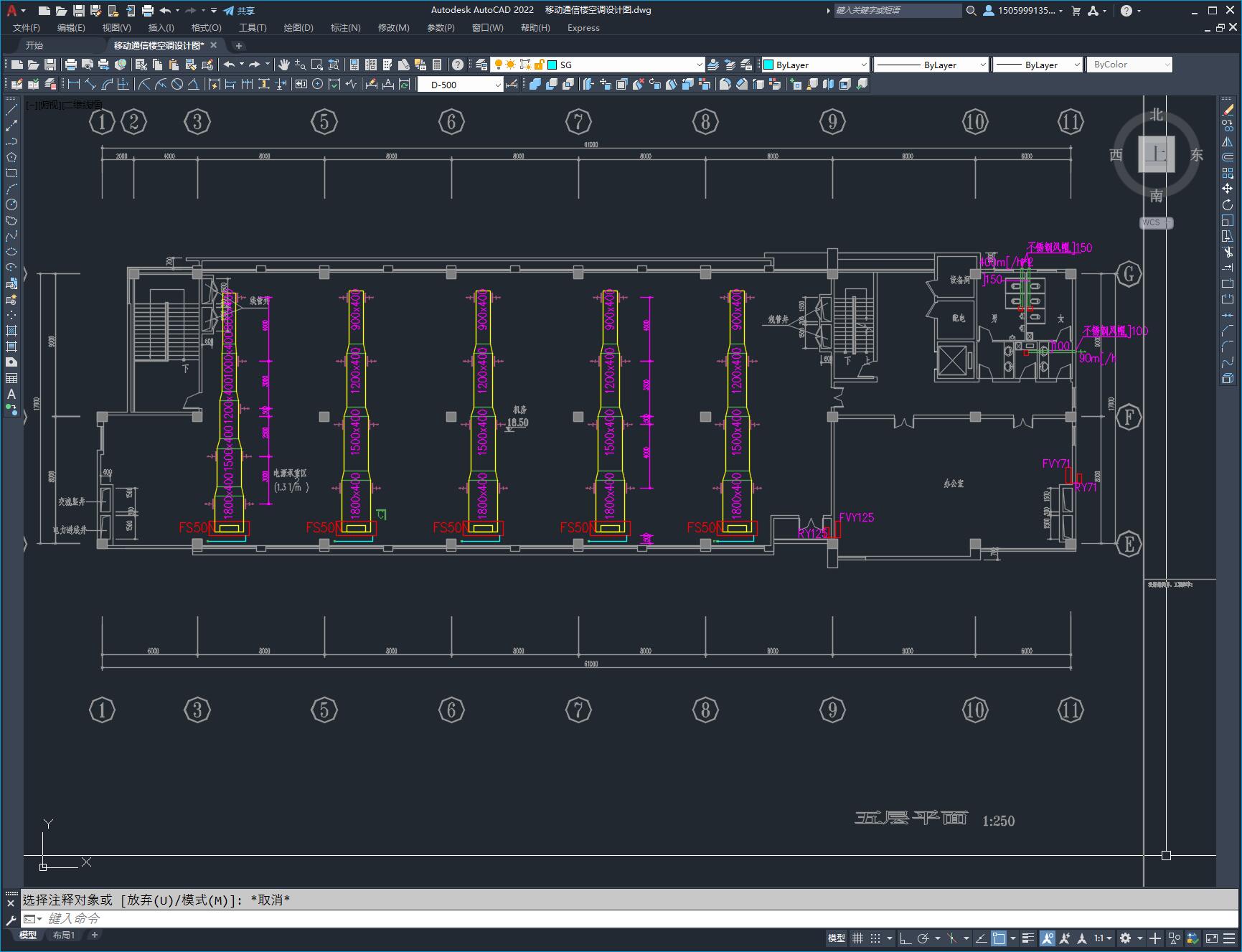

移动通信楼空调设计图
图纸描述
本工程建筑面积约6200平方米,地上五层,地下一层,建筑高度23.0米.一层为仓库,二至五层为通讯机房,柴油发电机组设在一层,变配电房设在二层.通讯机房采用机房专用空调机组进行空气调节,二至五层每层设五台,空调机组采用上送风型,温控精度为±1°C,湿控精度为±5%,每台室内机对应两台室外机.室外机集中放置于二层平台和屋顶.室内机的冷凝水和排污水接入机组附近的地漏.办公室、基站机房、门厅、消防值班室和电梯机房等房间采用分体式空调,室外机就近放置.上述房间(除基站机房外)均有可开启外窗,新风自然进入室内.
下载需要90金币
立即下载 收藏
图纸信息
作者
AwesomeWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  移动通信楼空调设计图.dwg | 430.84K |
