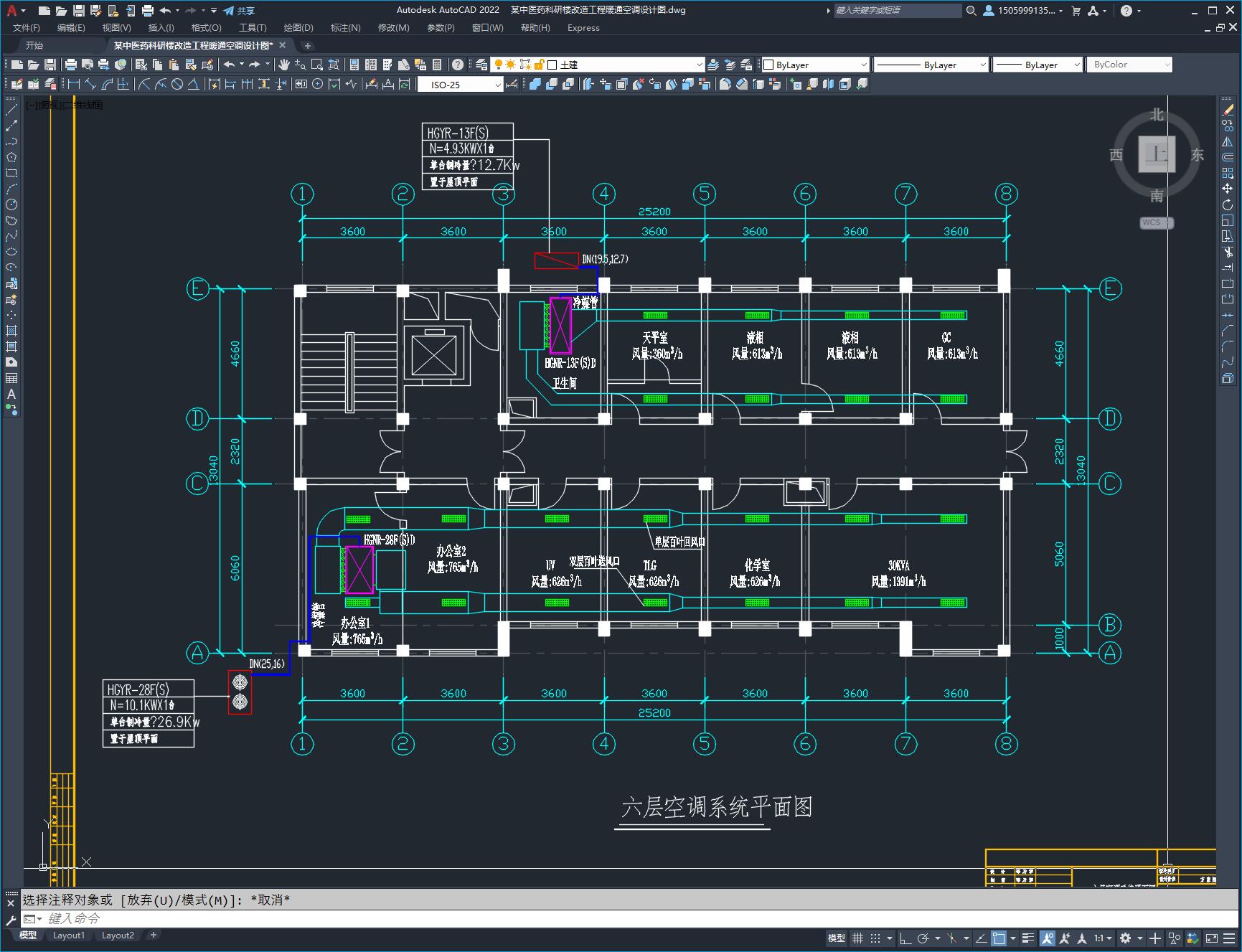

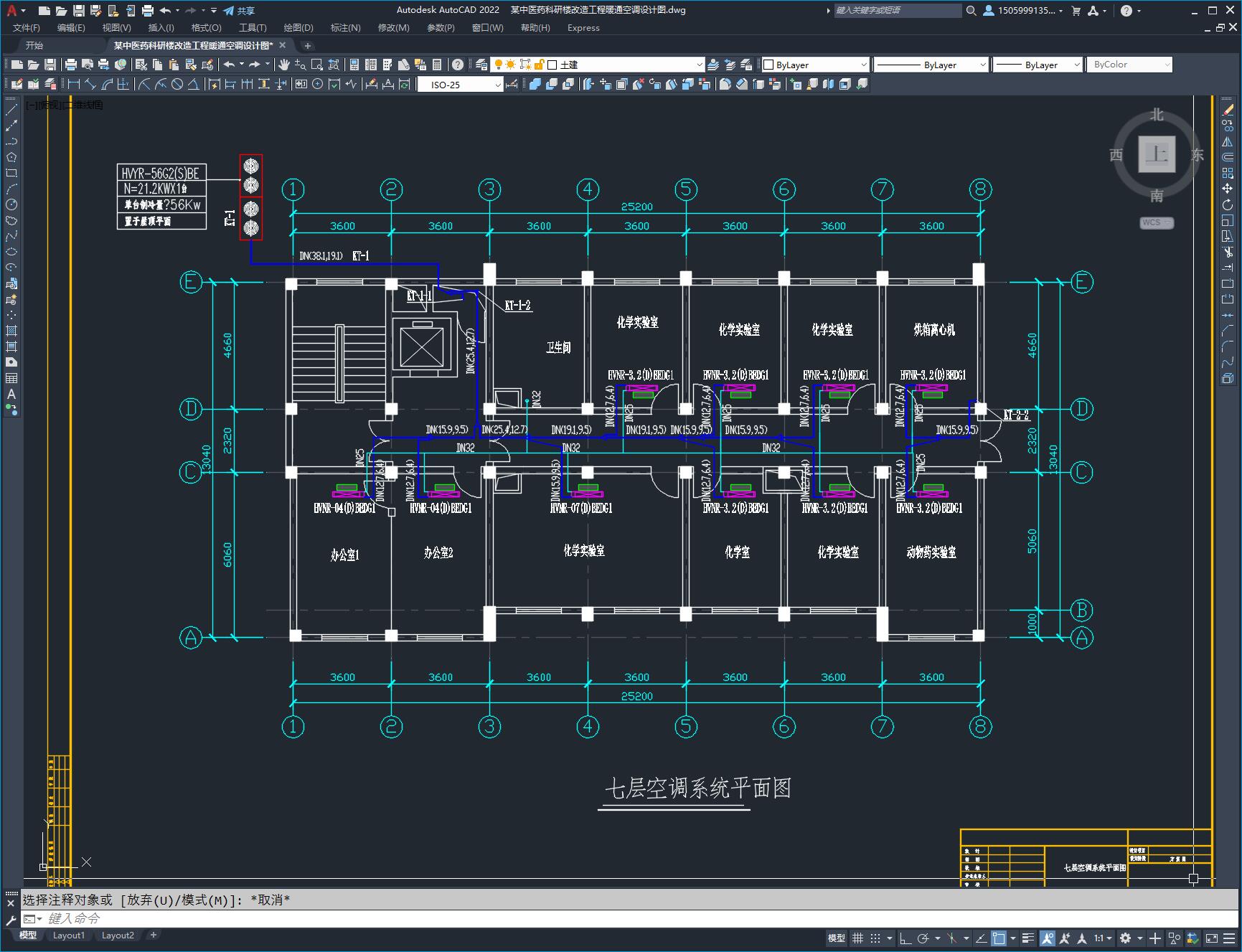

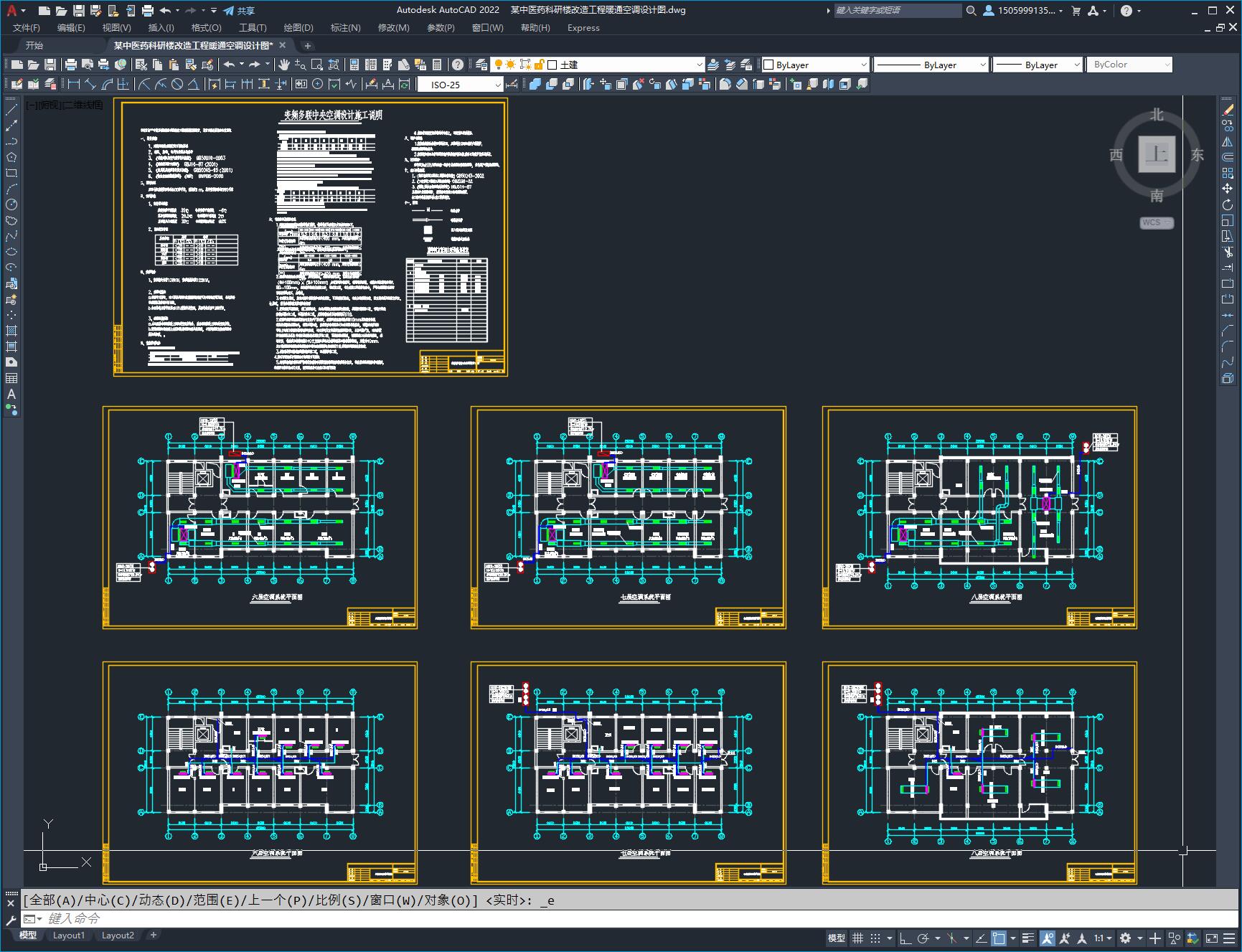

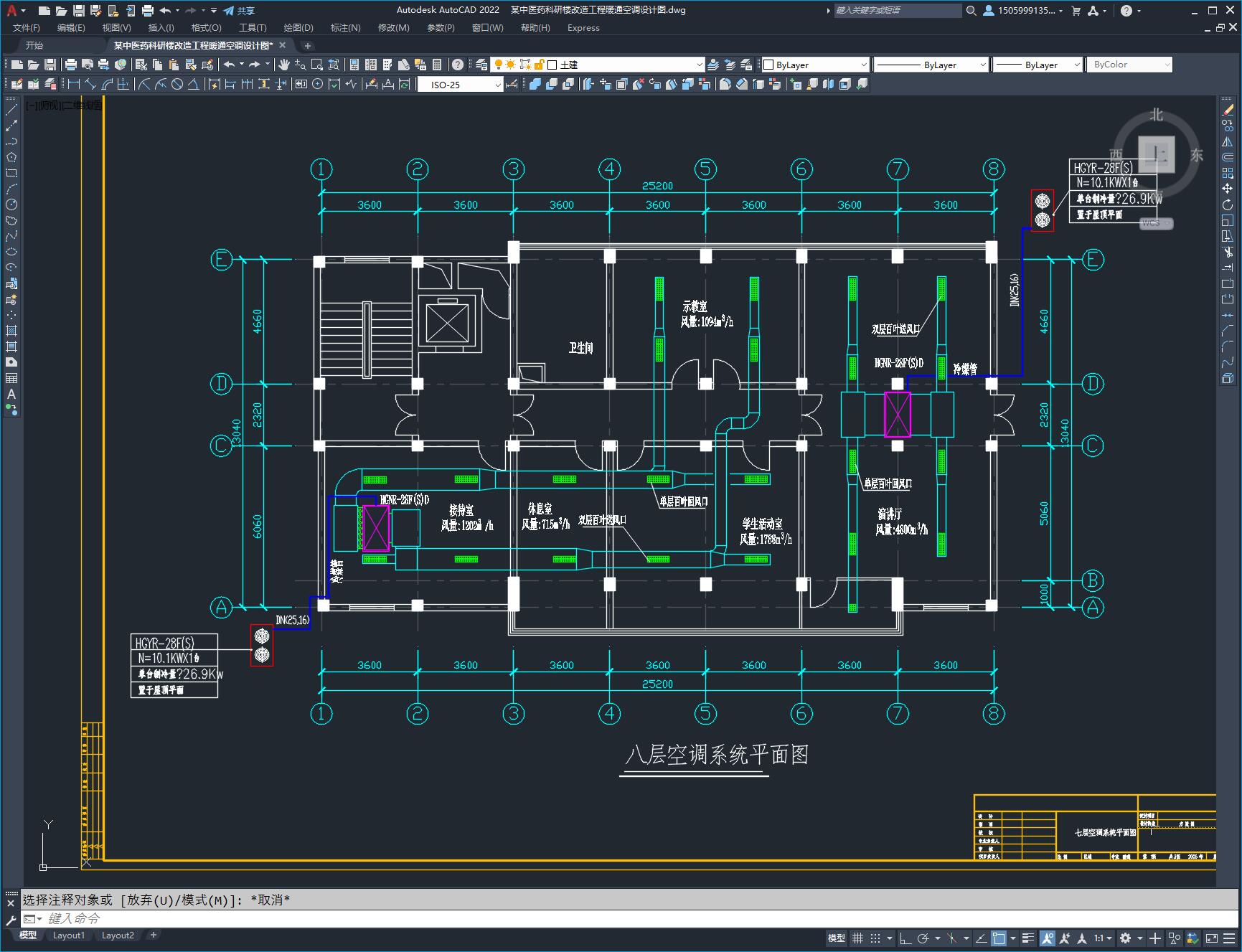

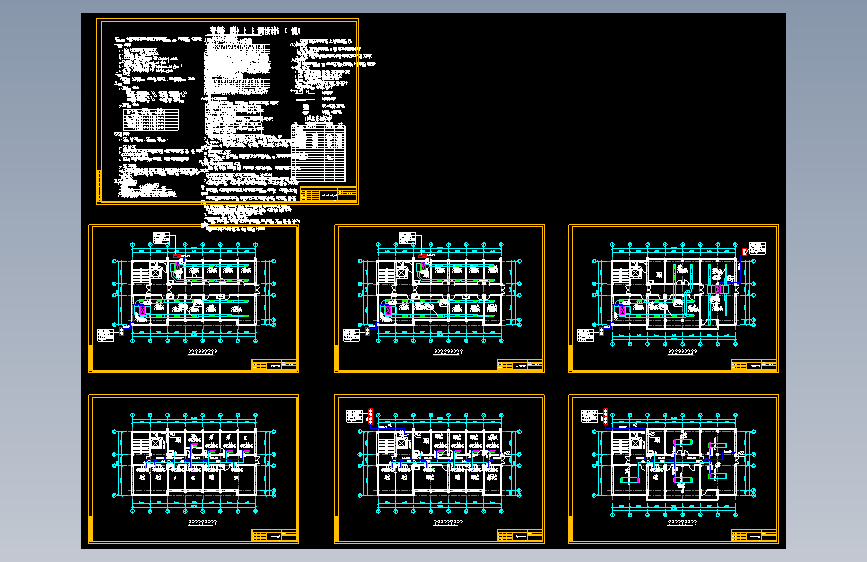

某中医药科研楼改造工程暖通空调设计图

本设计为**中医药研究院科研楼改造工程的暖通空调设计，设计内容主要为办公室用途.六至七层总建筑面积约800多平米，总高度m，其中空调面积约680平米。空调总冷负荷138KW，空调总热负荷125KW。本工程采用制冷剂直接膨胀式空气冷却器的空调系统，以达到冬季采暖和夏季制冷的目的。本设计选用清华同方eHRV变频中央空调，其室外机放置于屋顶平面。办公室基本采用侧送上回风的空调方式外，其余采用侧送上回风的空调方式。空调系统内机选型上大空间原则采用暗藏风盘机型，小空间采用直接出风的暗藏风盘机型。
