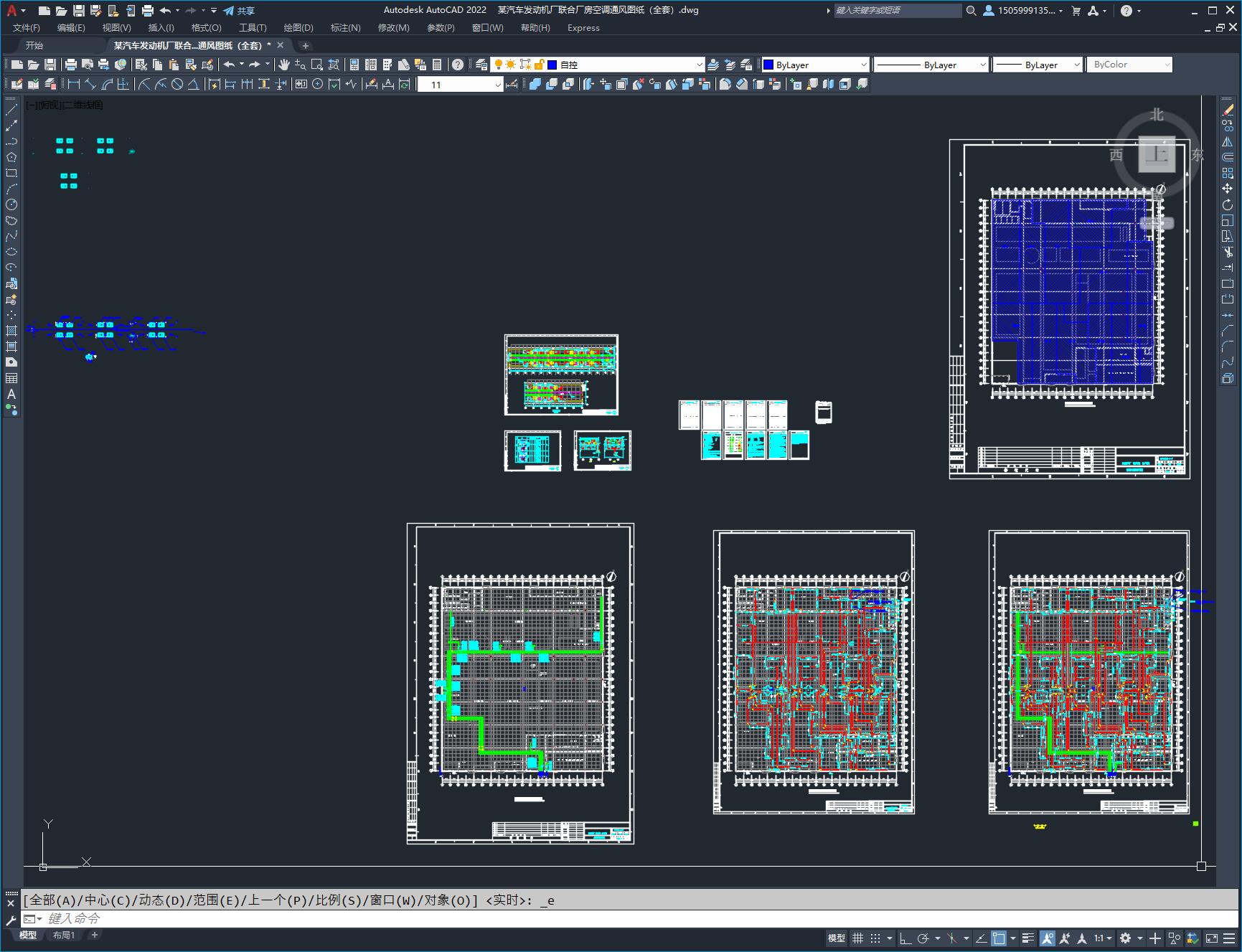

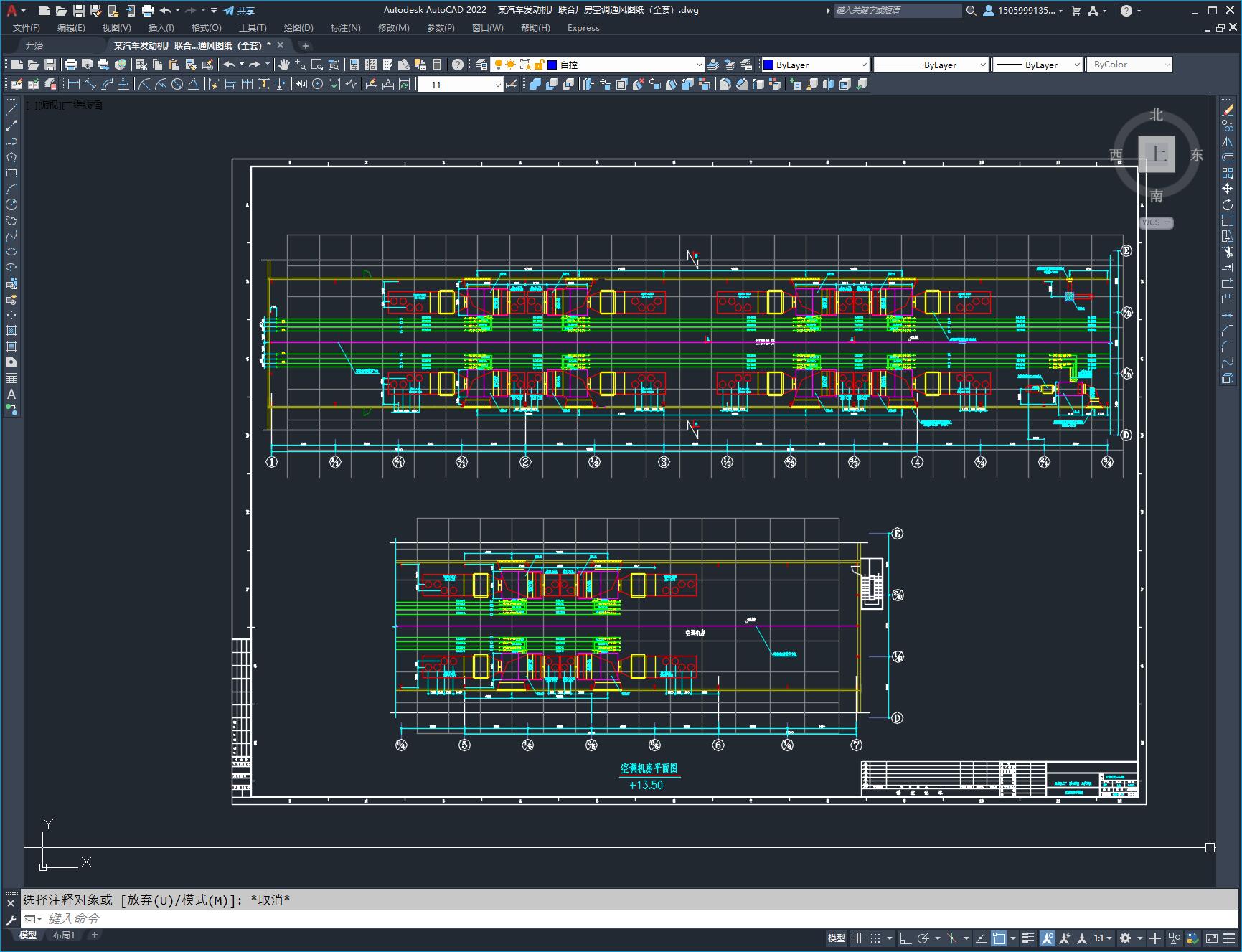

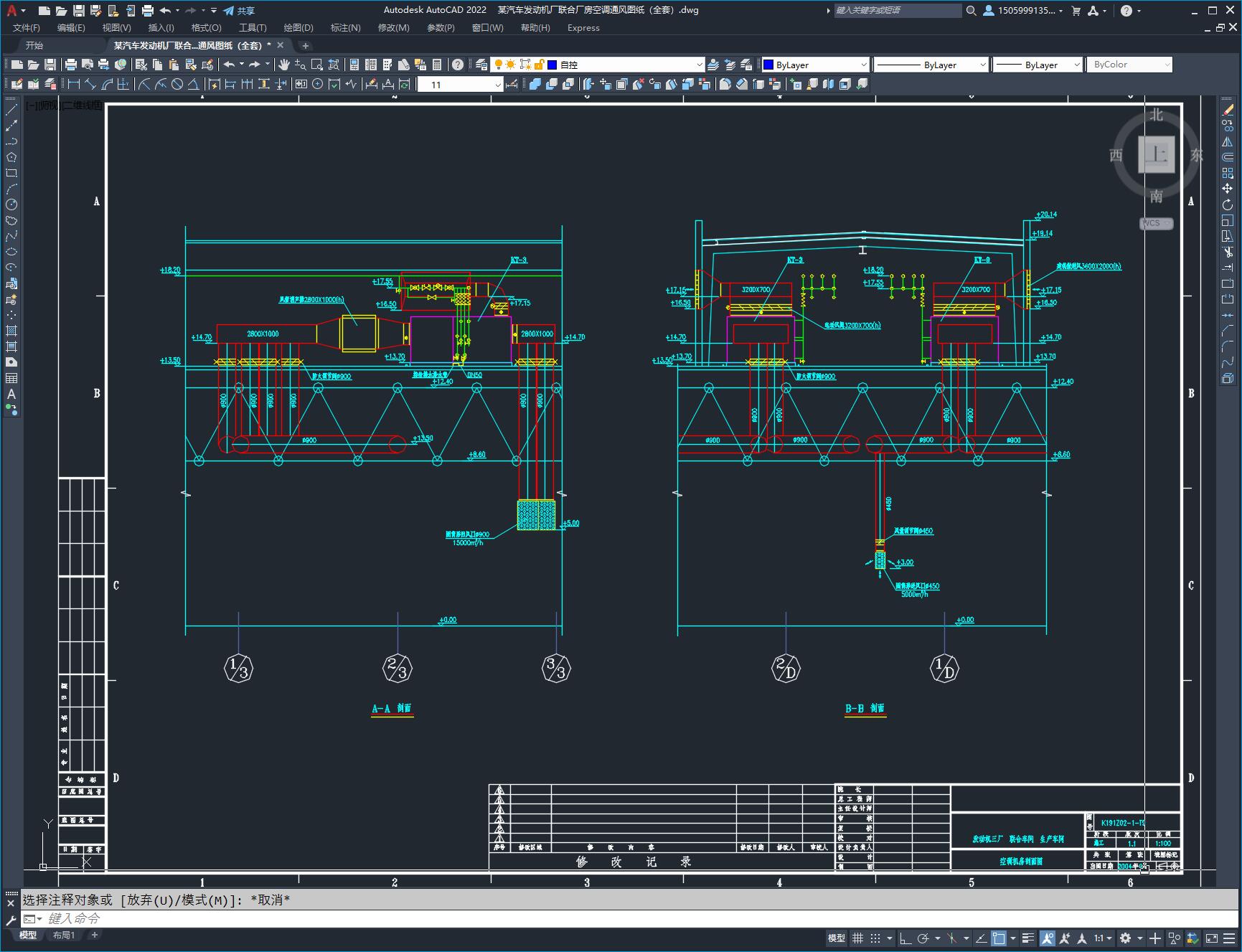

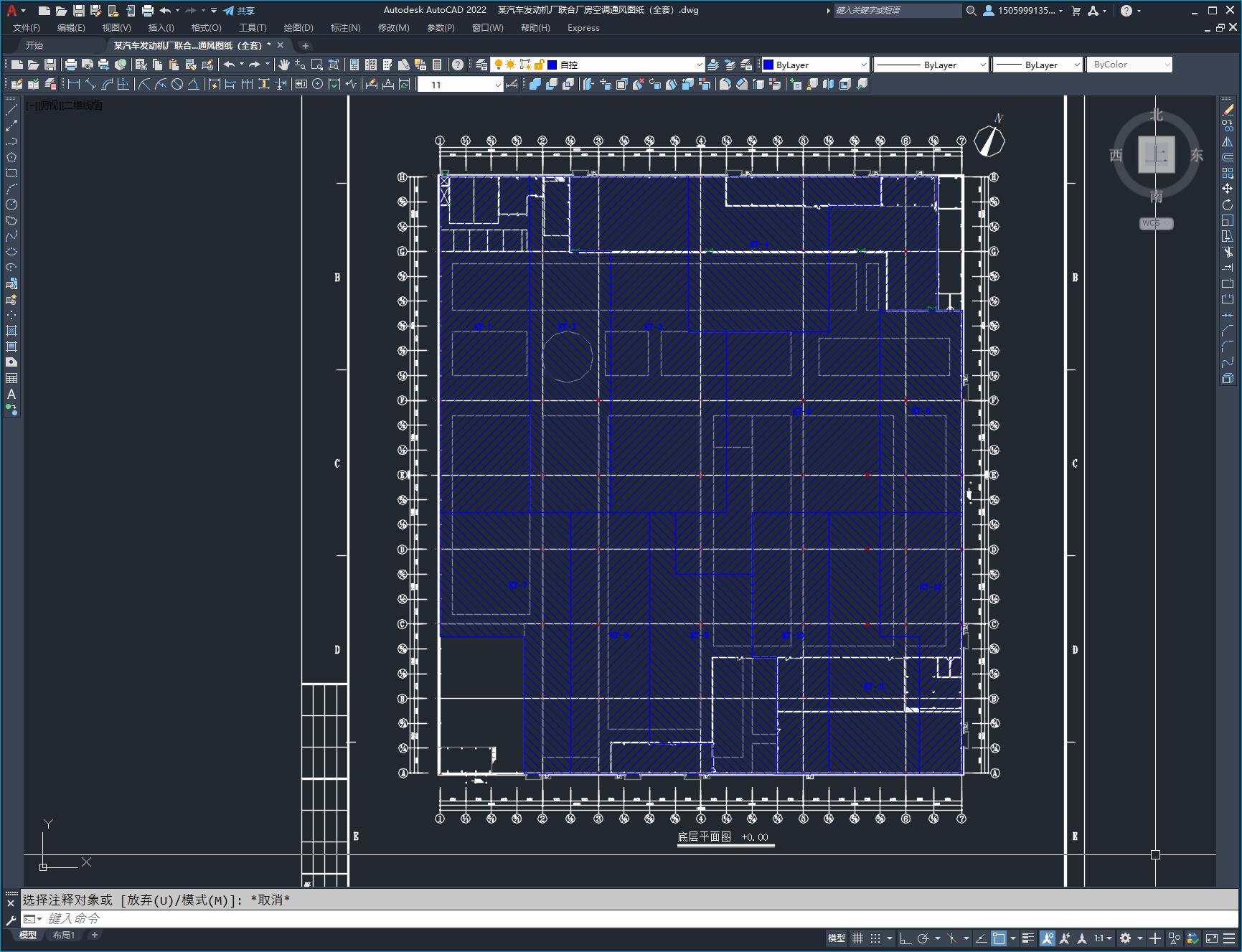

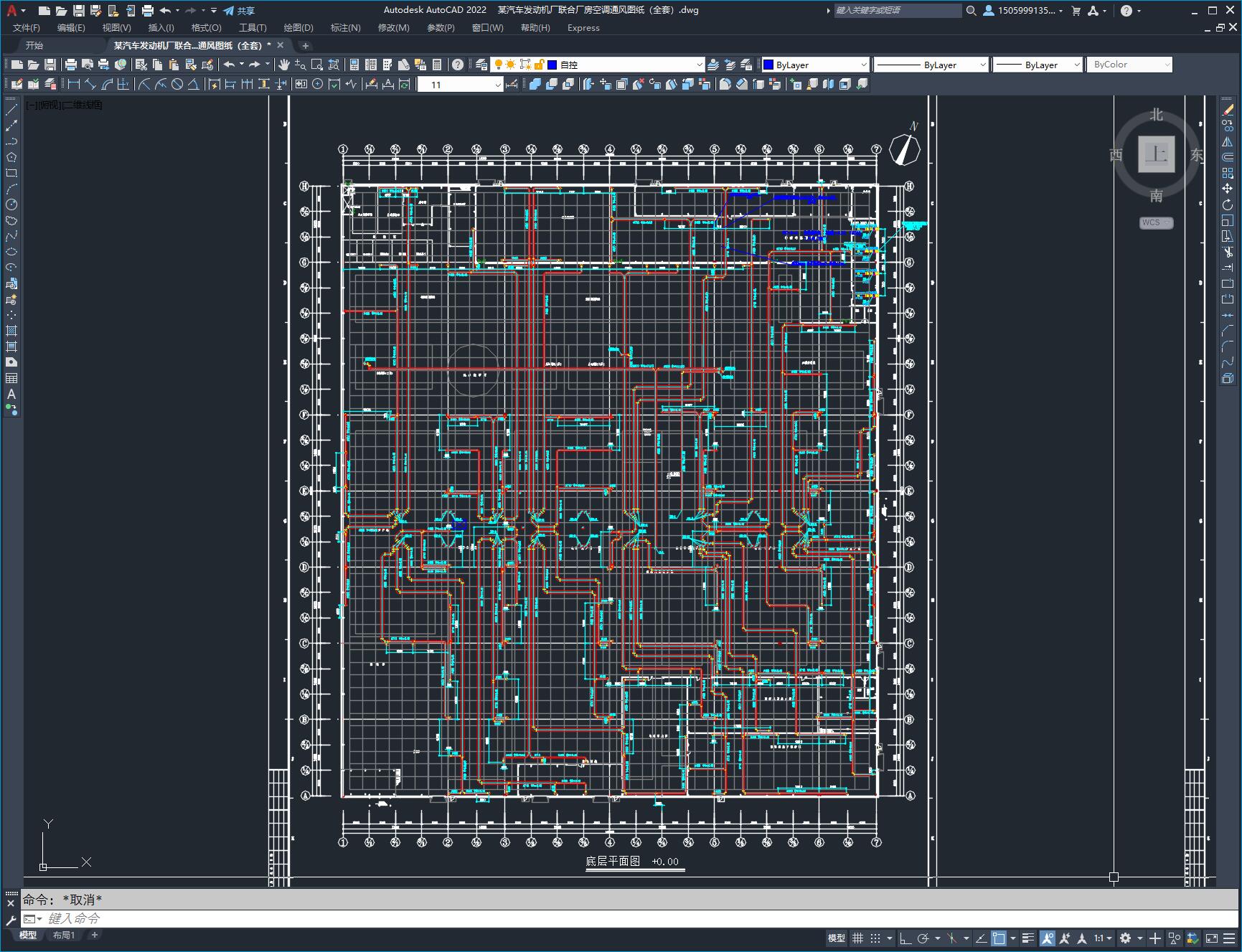

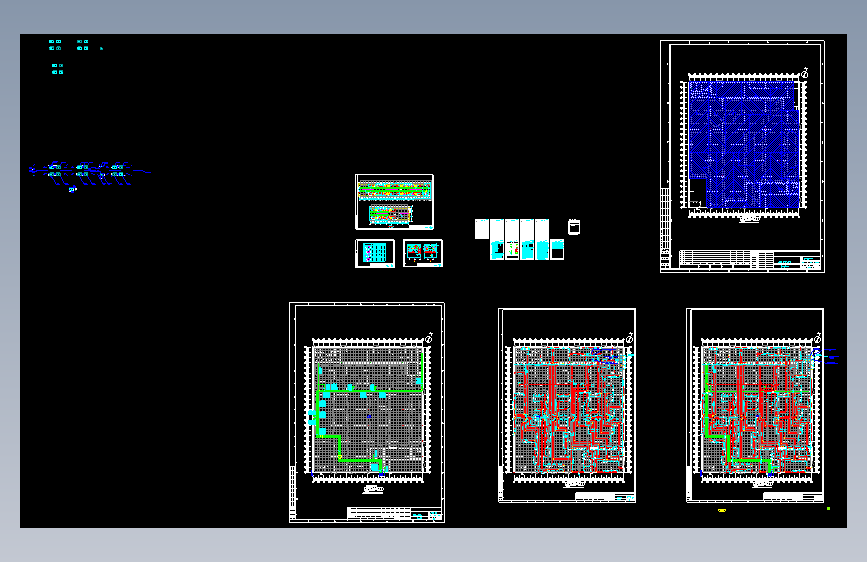

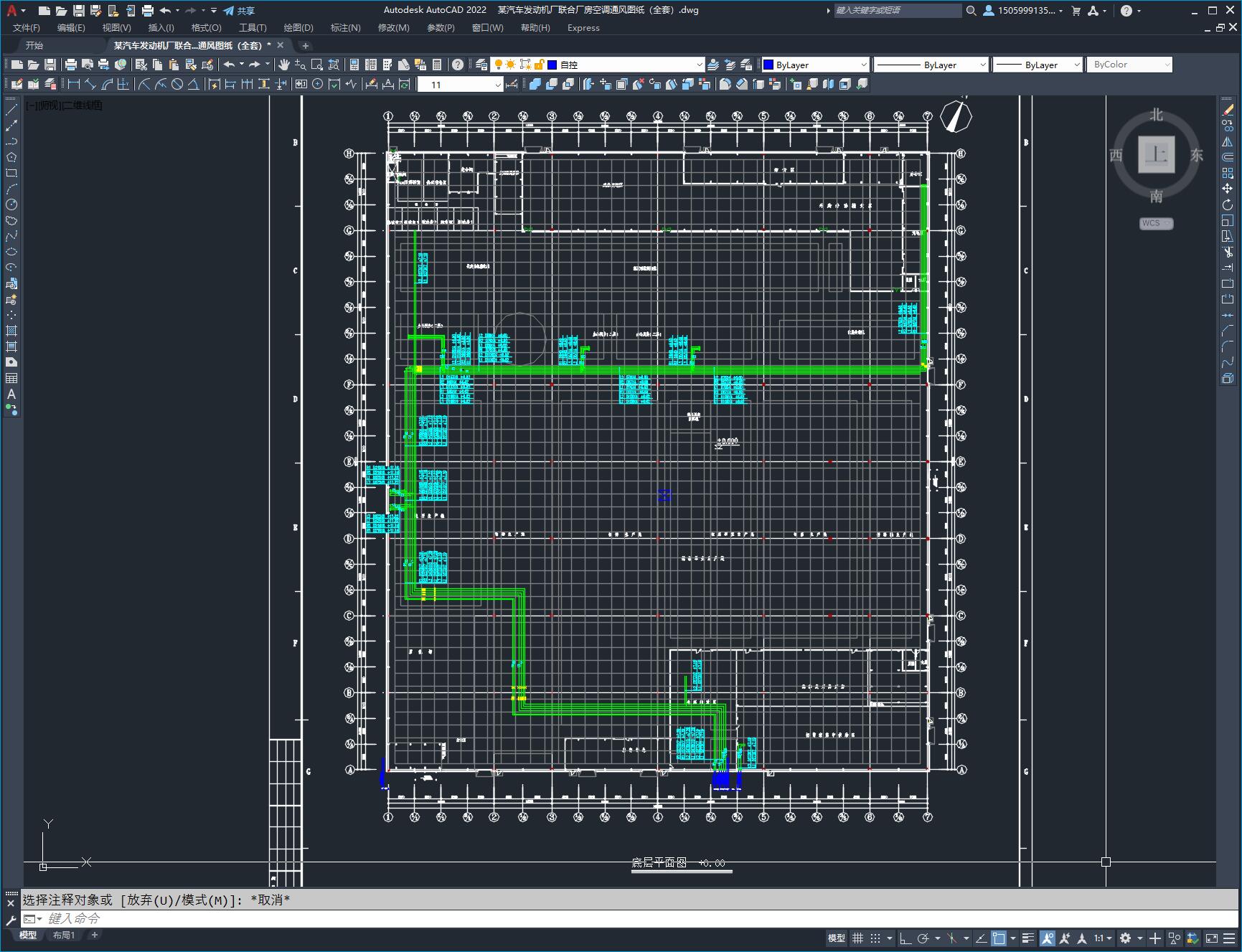

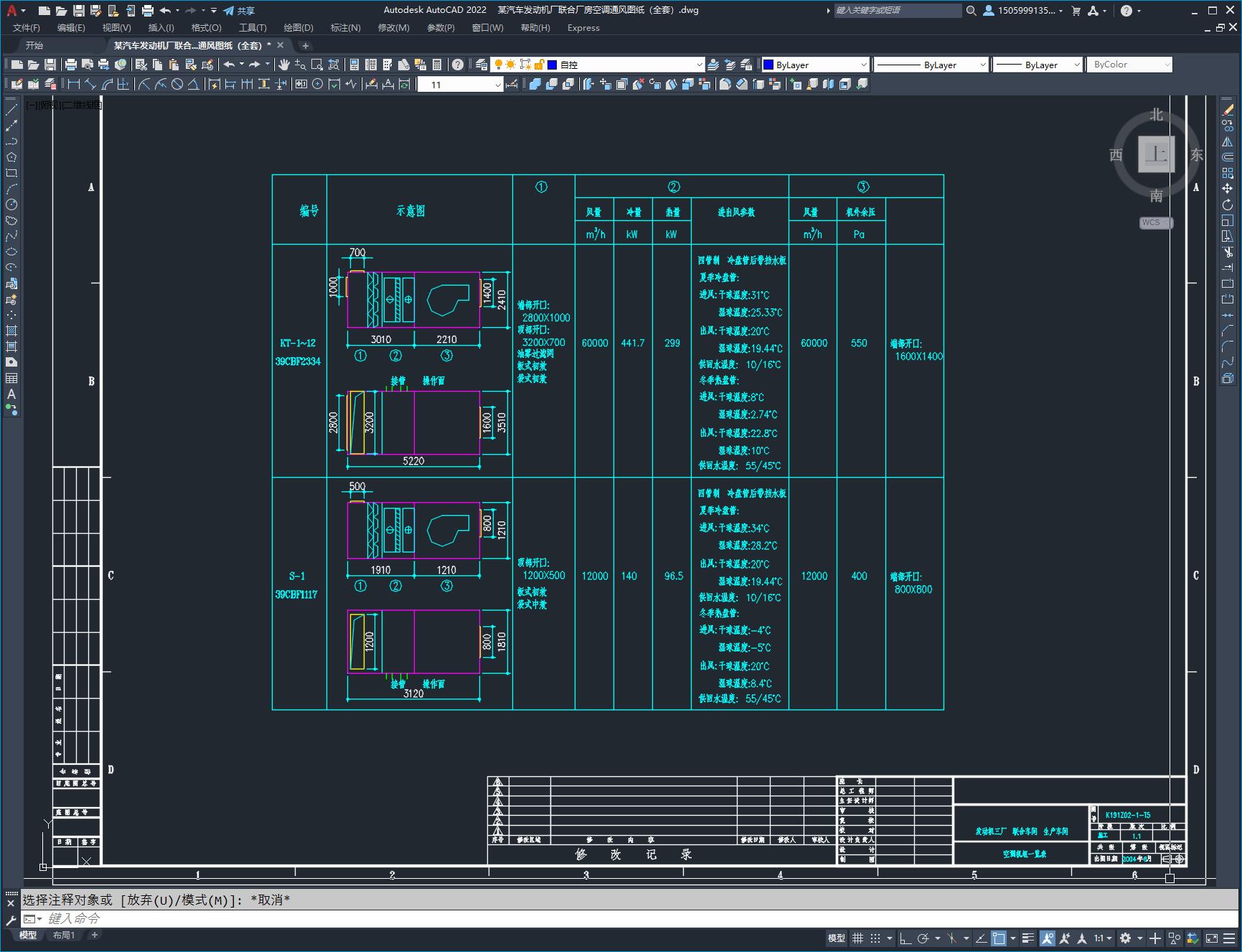

某汽车发动机厂联合厂房空调通风图纸（全套）
图纸描述
1.车间办公空调 车间办公空调系统采用风机盘管加新风系统。新风机组放置于车间屋顶空调机房内,新风量按30立方米/小时人选取。 2.充电间通风 采用防爆式排风风机箱进行全室排风，排风量按15次/小时换气次数计算，由建筑在外墙下侧设置进风百页做自然进风用。 3.排烟设计 由建筑在车间屋顶设置自动排烟窗，排烟窗的面积为车间面积的1％。 车间总冷量5500kW，总热量3500kW，按PP－T设计要求冷冻机房里按4200kW冷量选配冷水机组。
下载需要60金币
立即下载 收藏
图纸信息
作者
于曼香
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某汽车发动机厂联合厂房空调通风图纸（全套）.dwg | 1.37M |
