鄂尔多斯某住宅楼采暖设计图

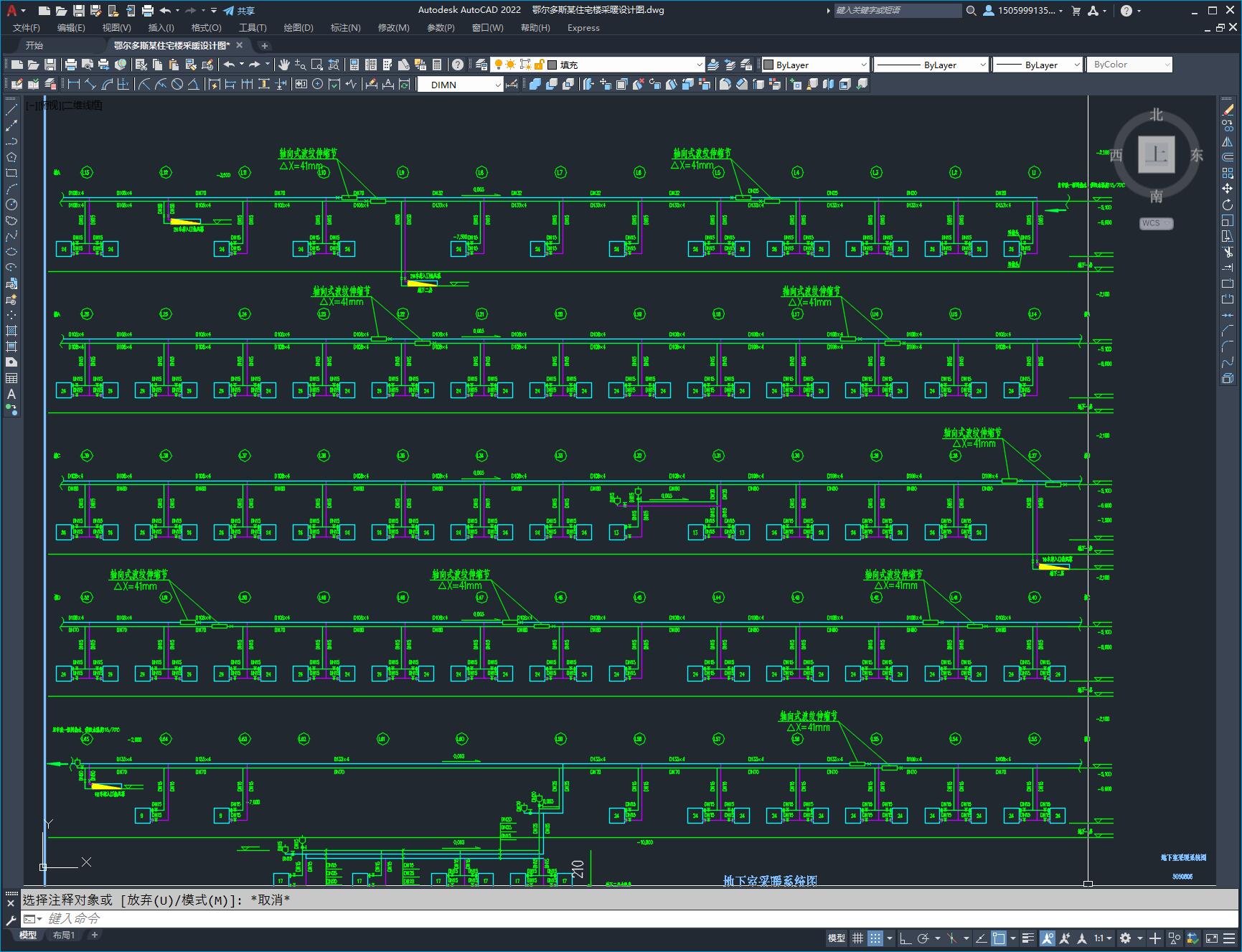

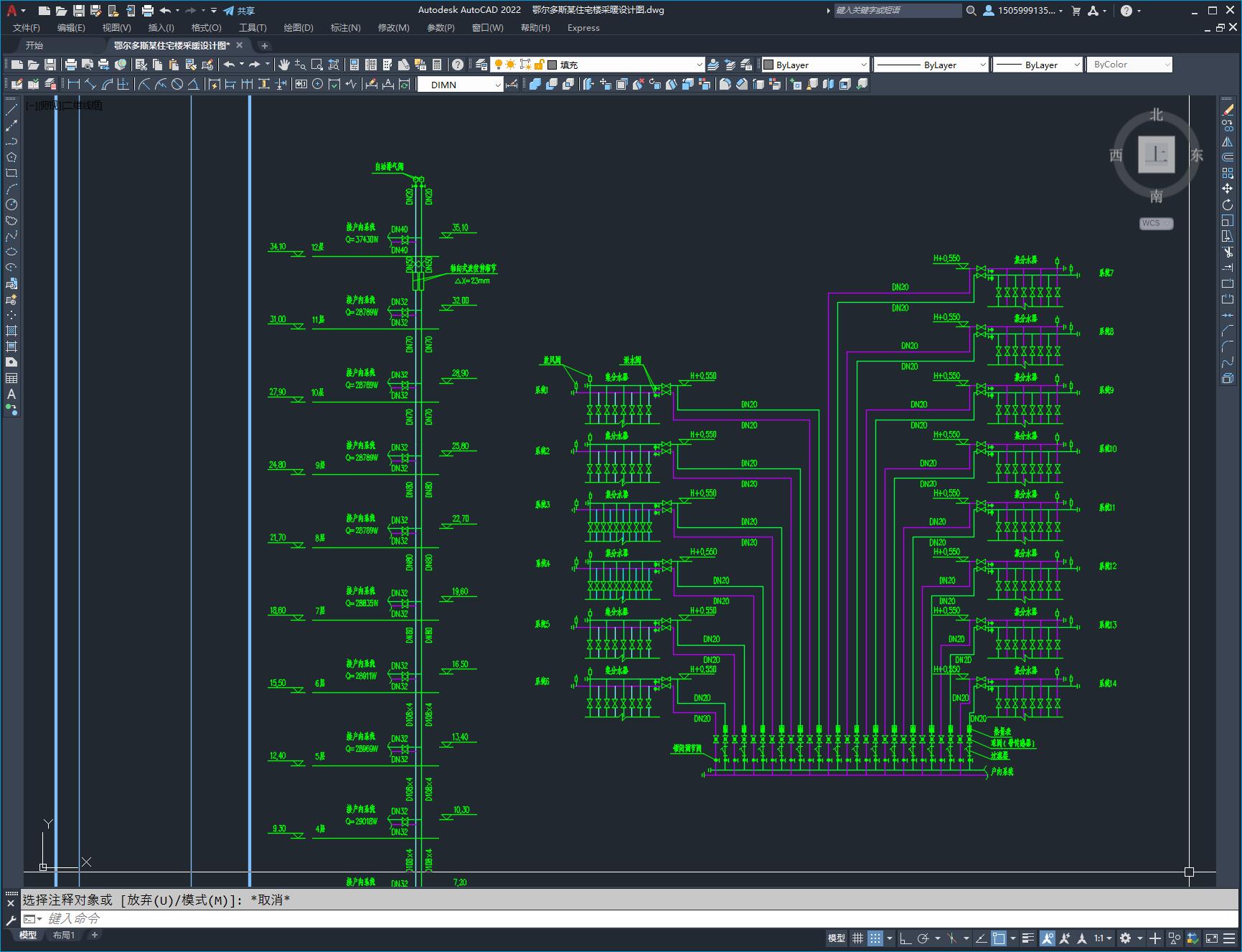

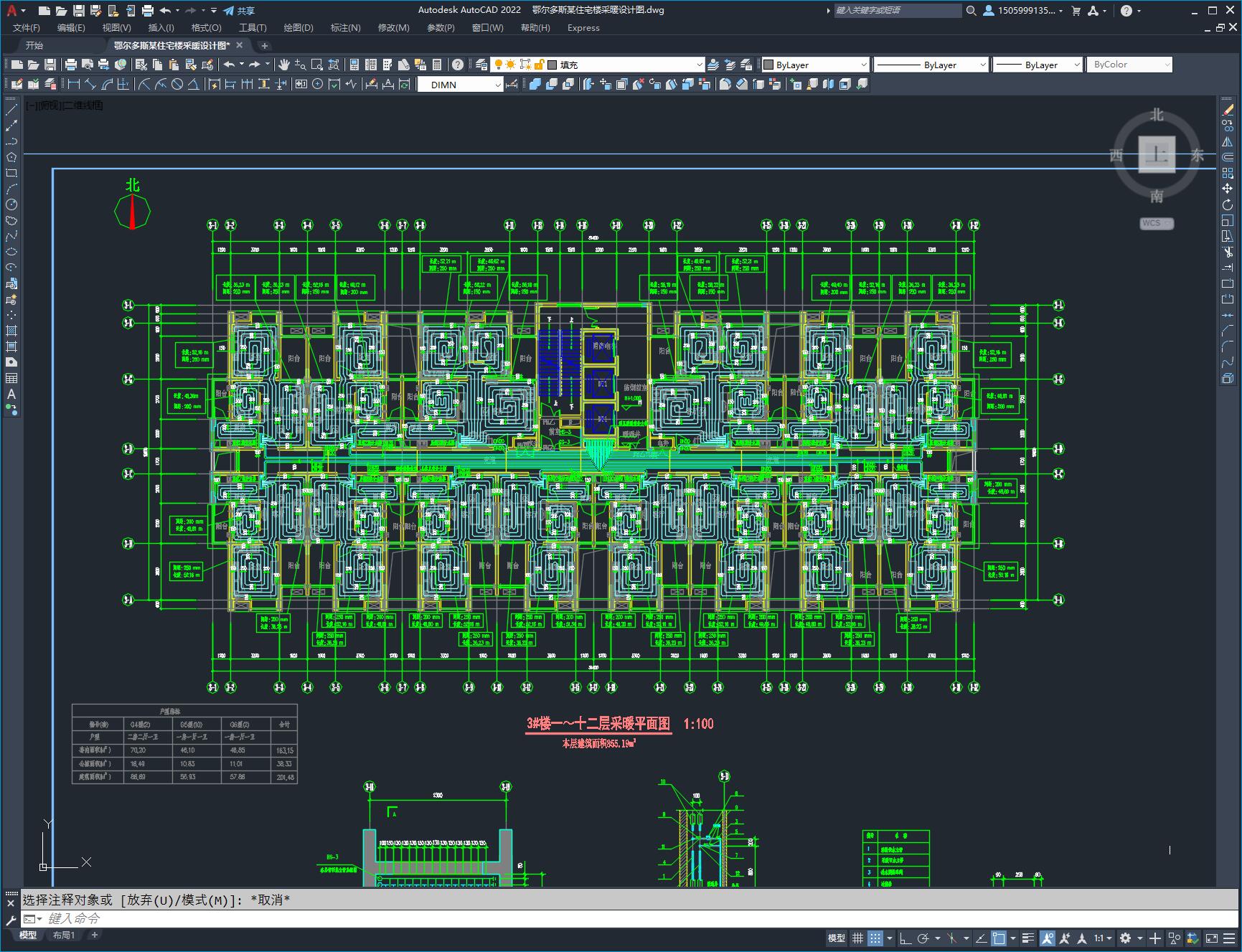

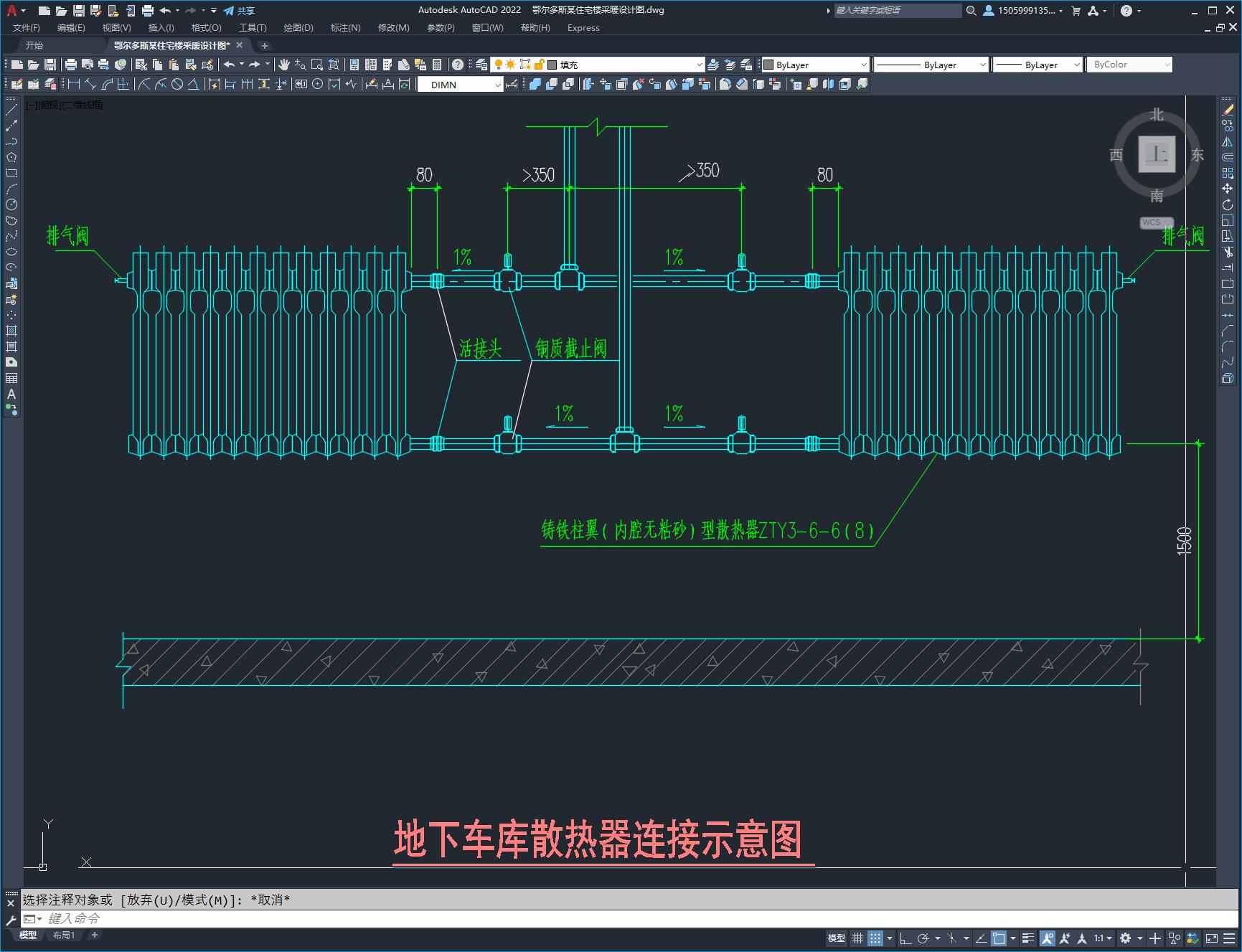

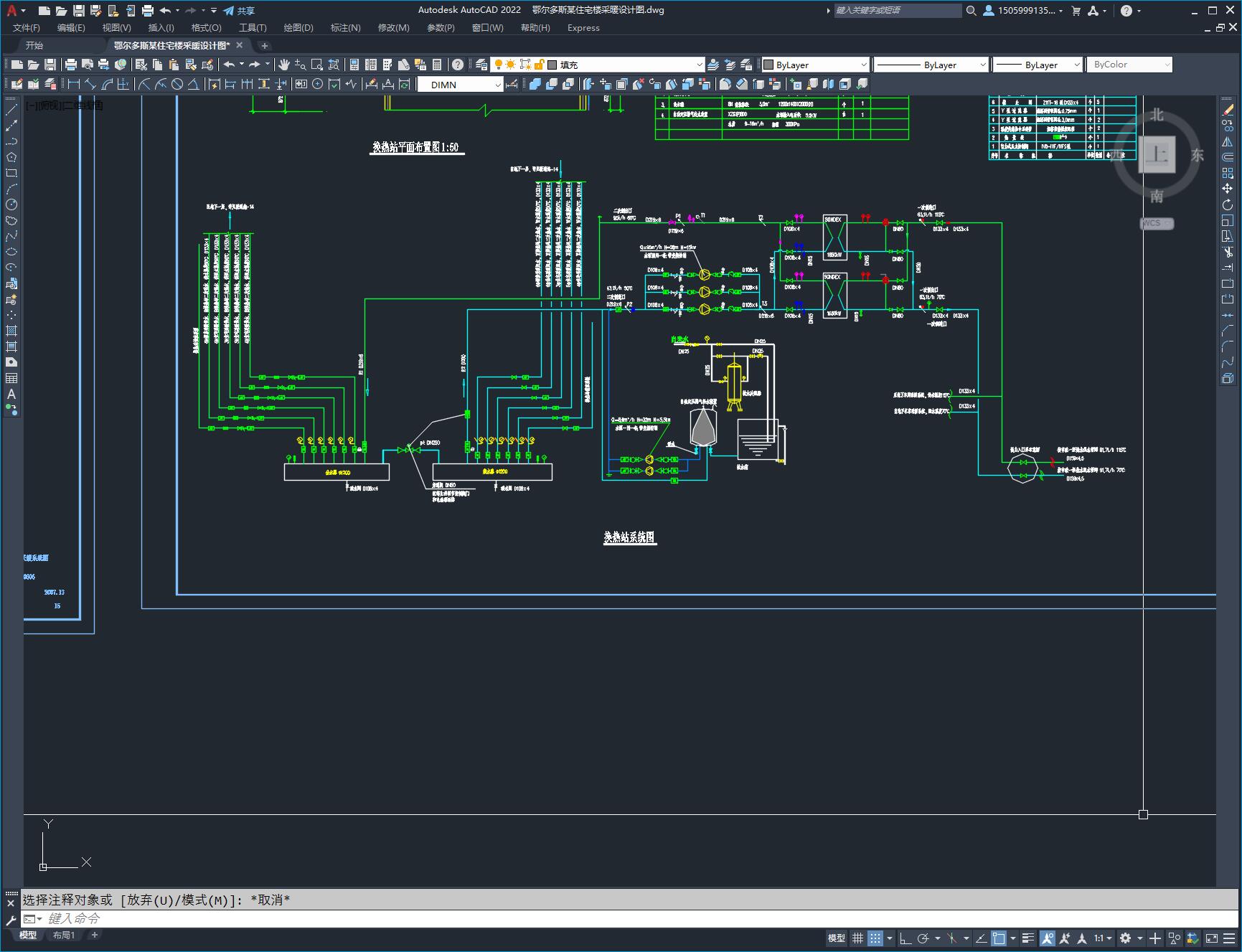

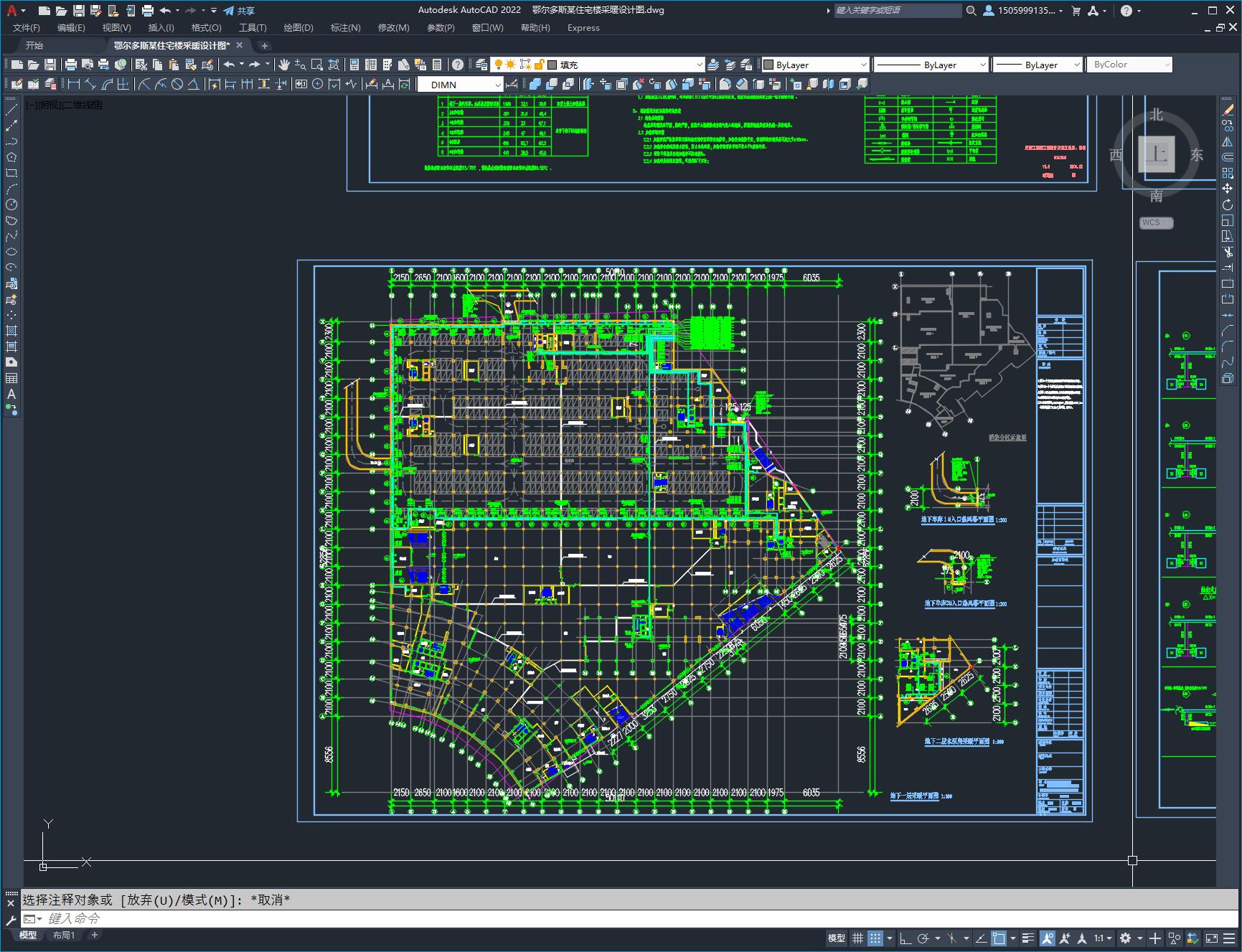

本项目位于鄂尔多斯东胜区，建筑主要为商务写字楼，高层住宅、公寓及裙房商场，总用地面积44600m„，总建筑面积为165817.8m„，其中商业面积为12780.8m„，小区还包括文化活动室、社区健康中心等服务配套；设计住宅总户数921户。 　　本项目的设计范围为：3#住宅楼及地下一层车库及水泵房的值班采暖设计。地下一层汽车库采用散热器采暖系统；住宅部分采用分户计量低温热水地板辐射采暖系统。散热器采暖系统供回水温度115/70°C ，低温热水地板敷设采暖系统供回水温度60/50°C 。热源：热源由城市热力管网提供，其中地下车库及水泵房值班采暖热源直接采用供回水温度115/70°C的市政管网热水。
