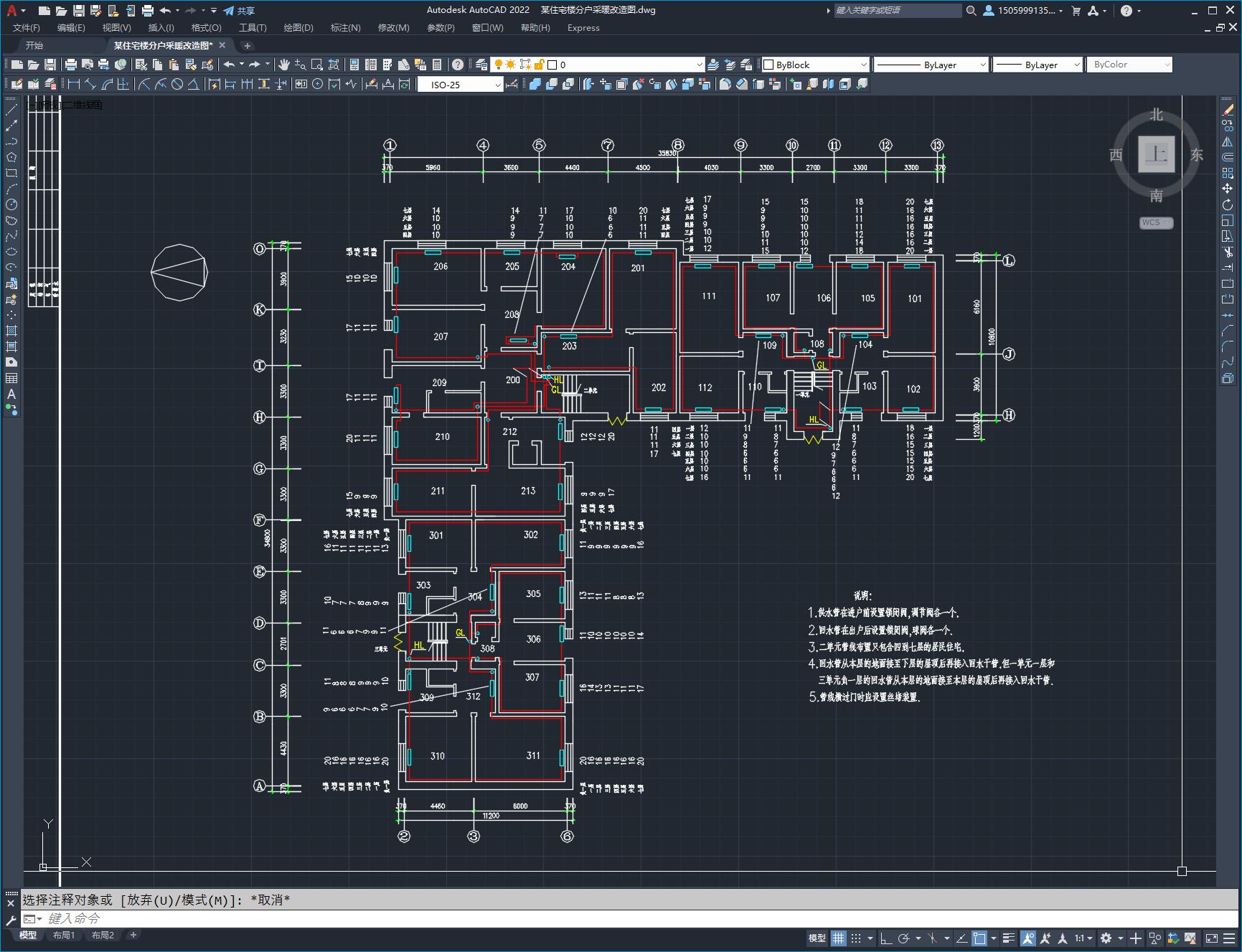

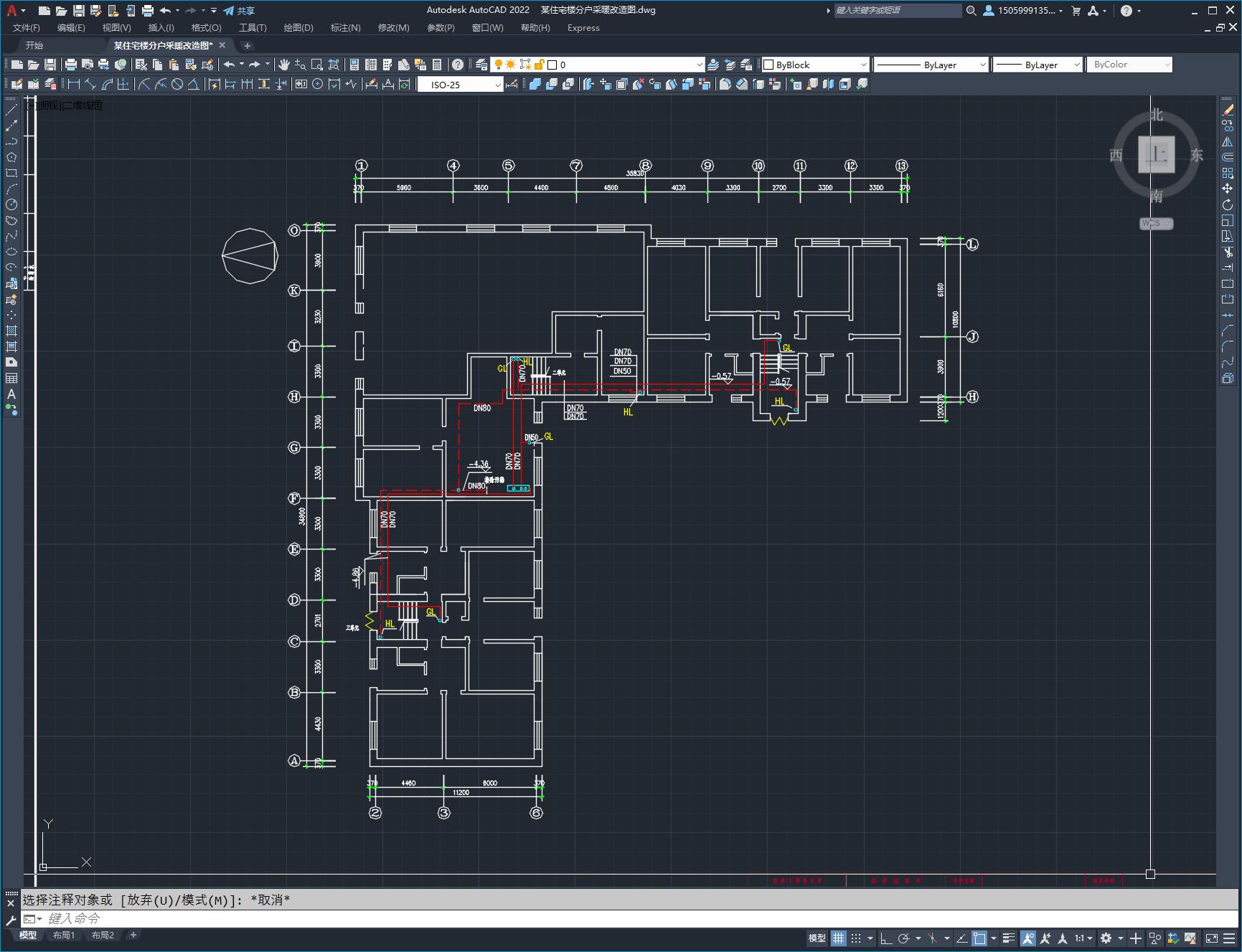

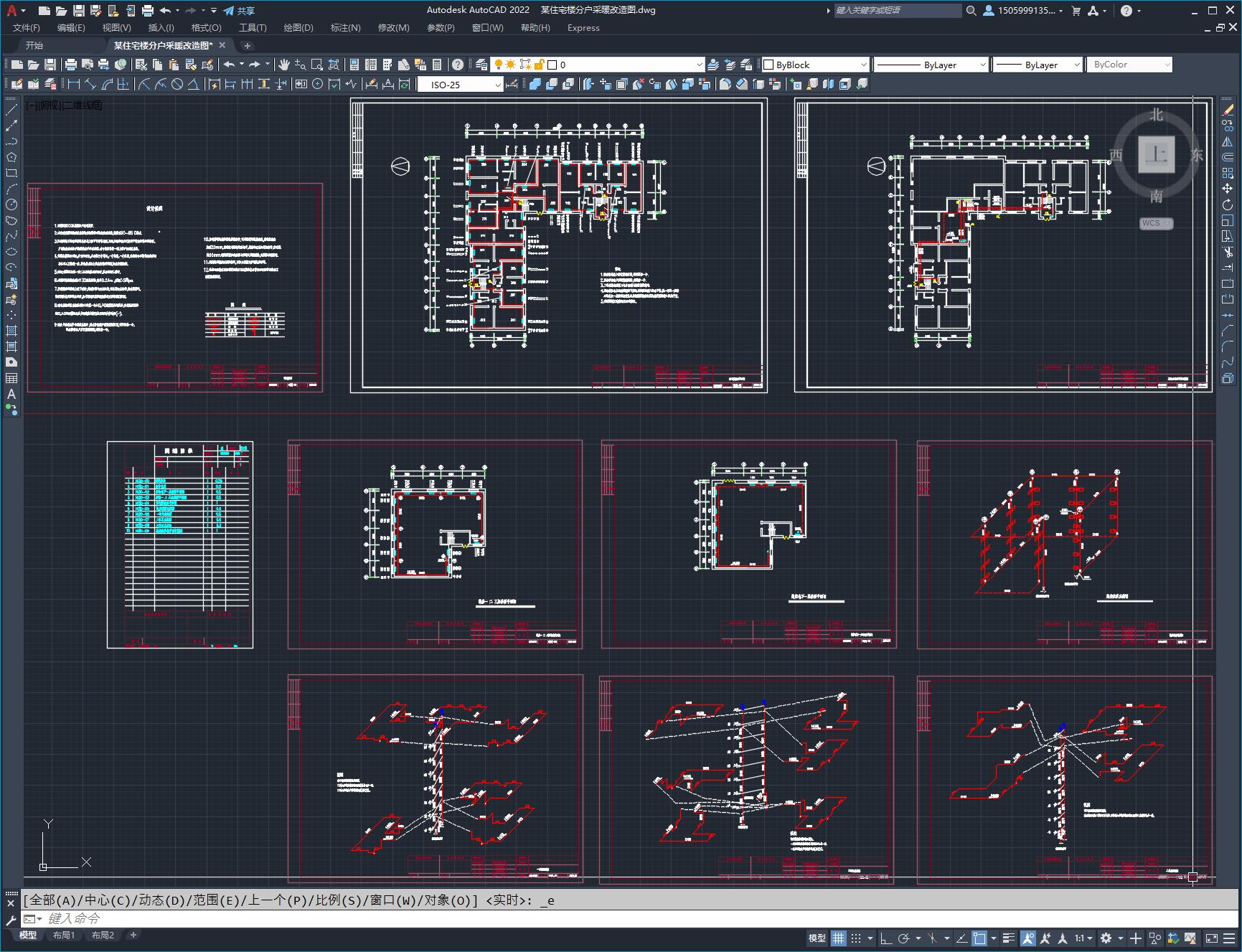

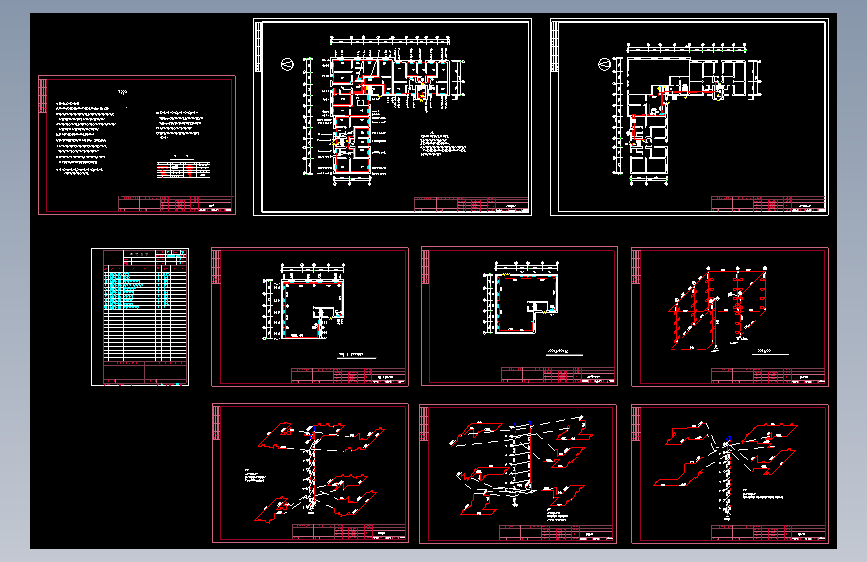

某住宅楼分户采暖改造图
图纸描述

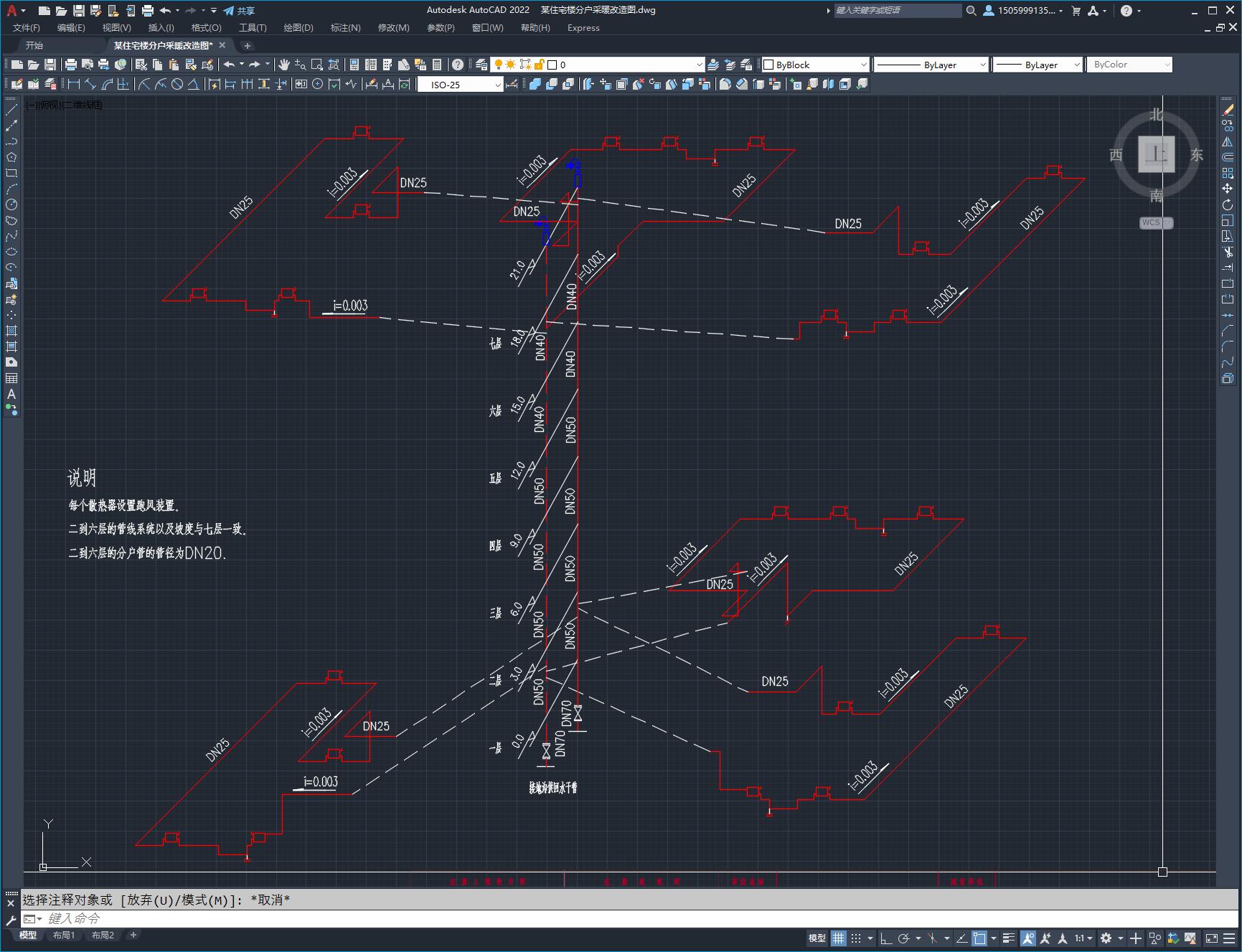

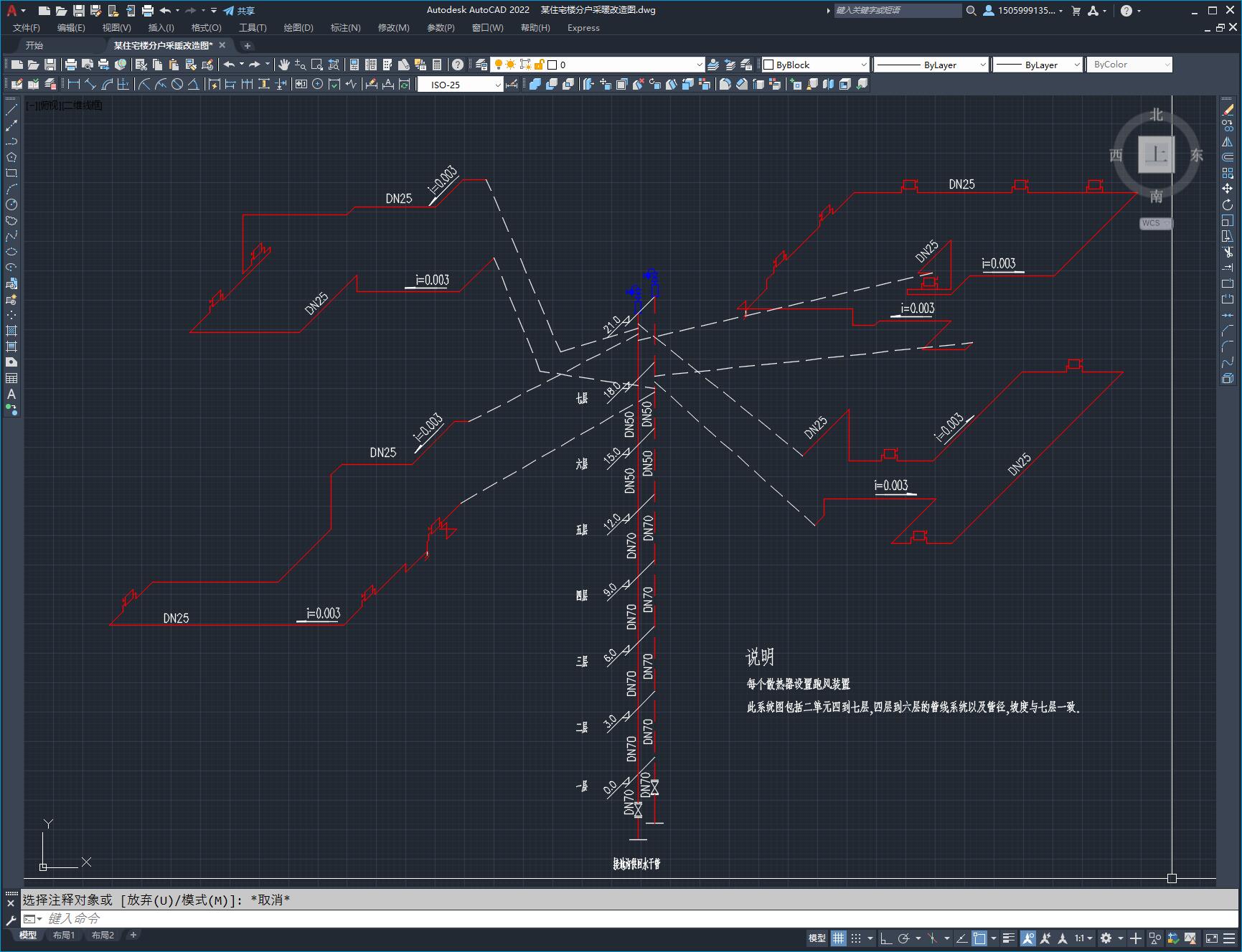

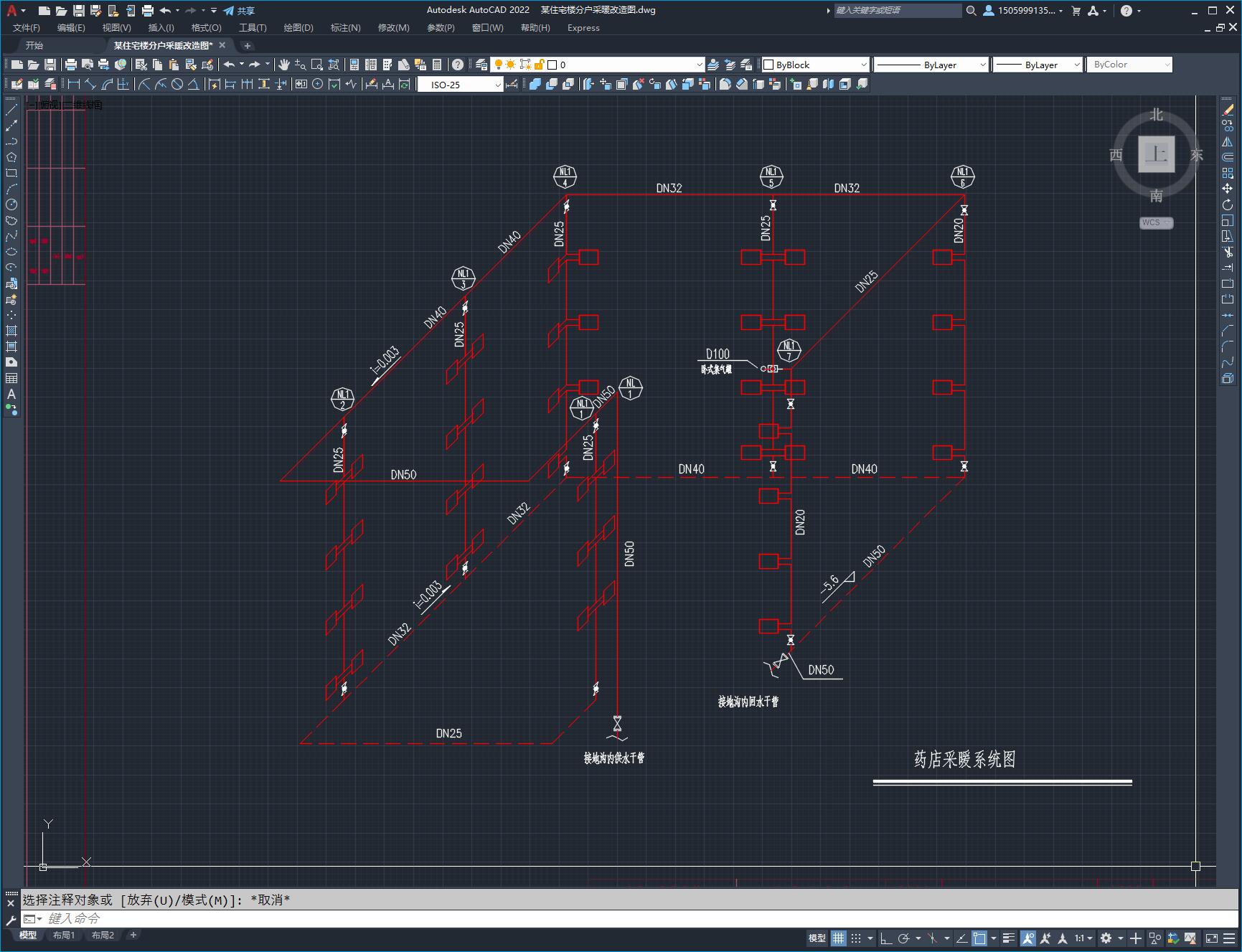

本次改造设计的采暖系统均为机械循环热水采暖系统,热媒为80-65 C热水.已建住宅工程的原采暖系统是上供下回单管系统,改造后的配管方式采用干管为双管异程系统,户内部分采用分户控制的水平串联系统.对于药店单设一套上供下回采暖系统. 管材:楼梯间立管一至二层用聚氨脂发泡管,其余用聚乙烯管.本设计散热器选用M132型散热器,每片0.24m ,承压0.5Mpa.
下载需要80金币
立即下载 收藏
图纸信息
作者
哈泊
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某住宅楼分户采暖改造图.dwg | 327.81K |
