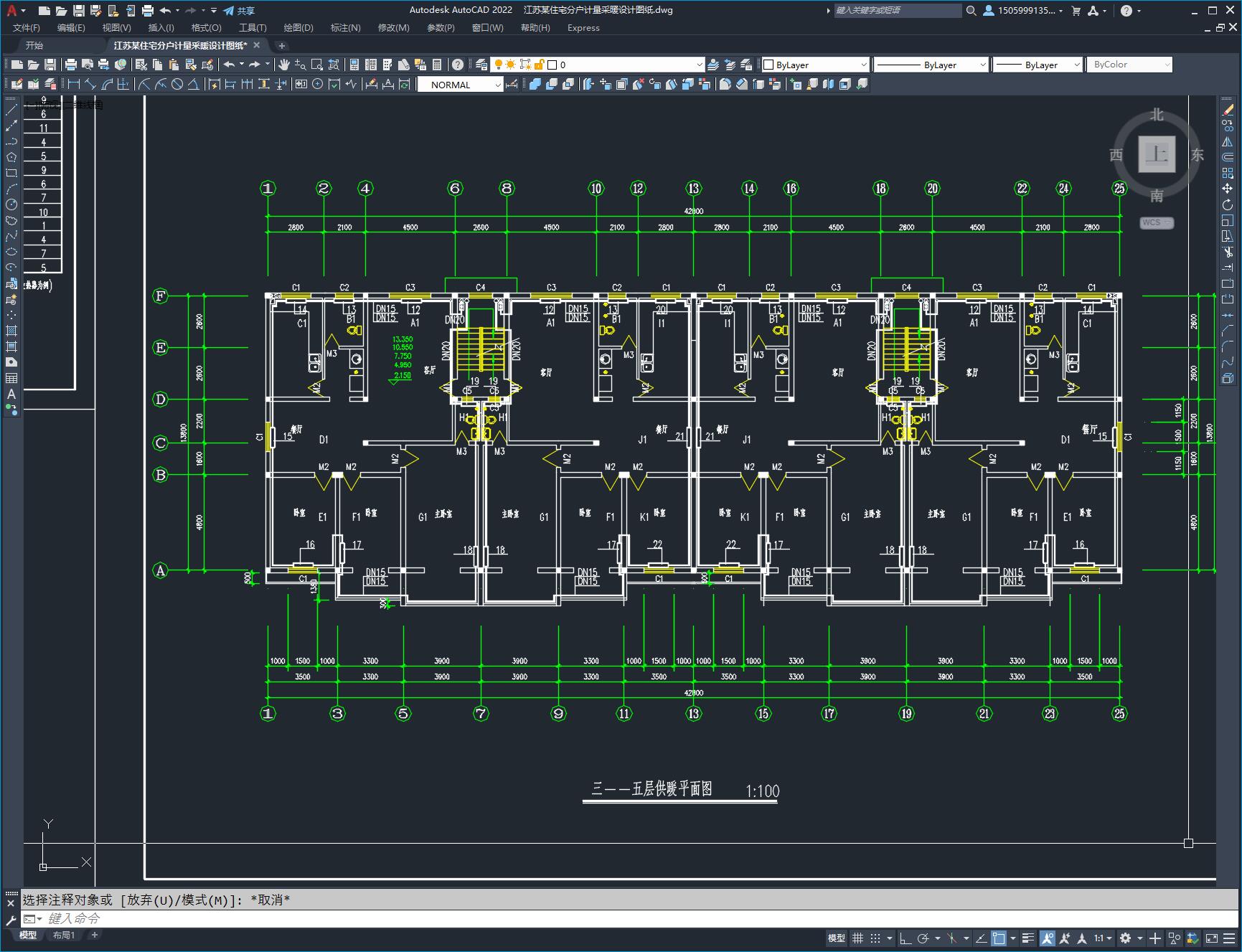

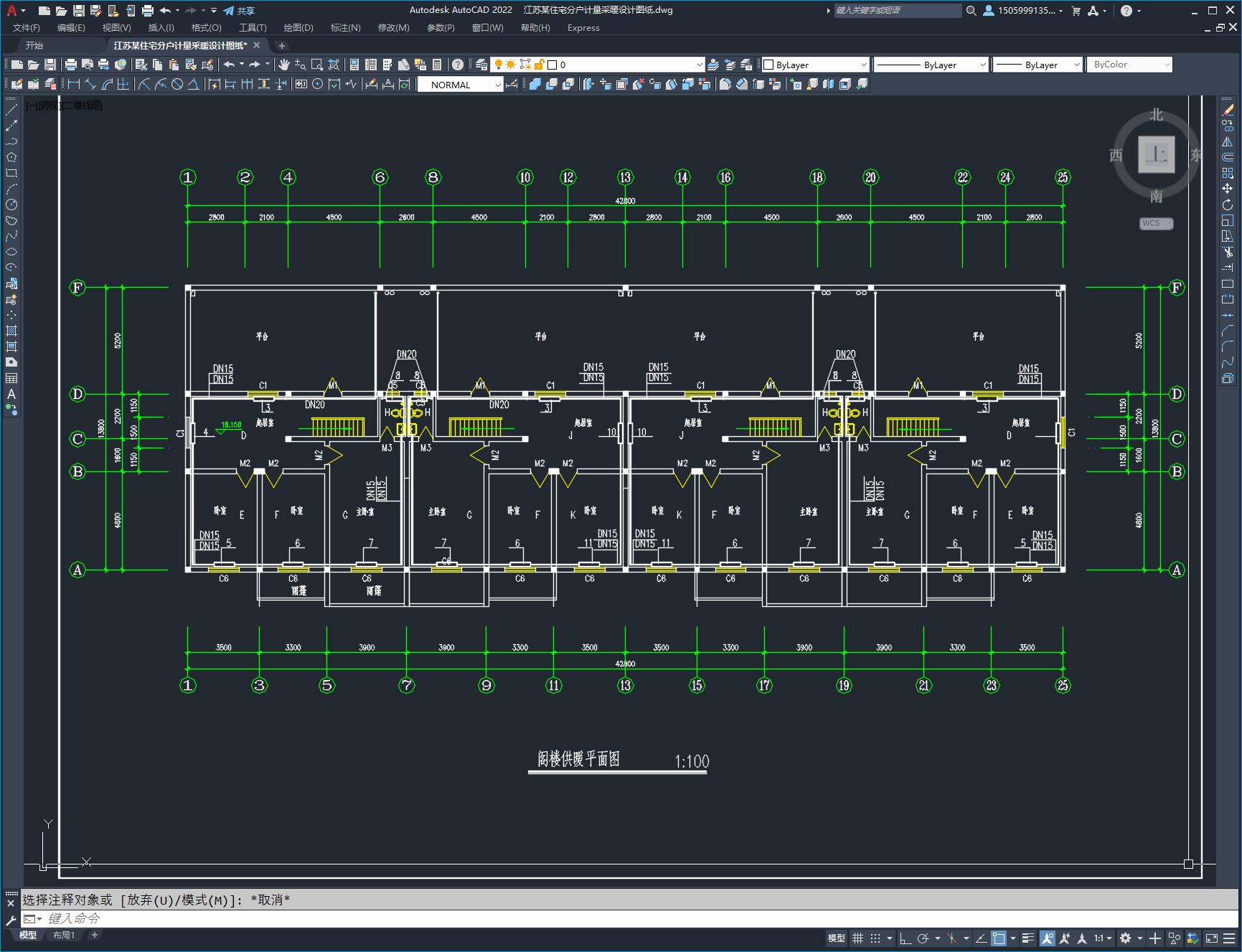

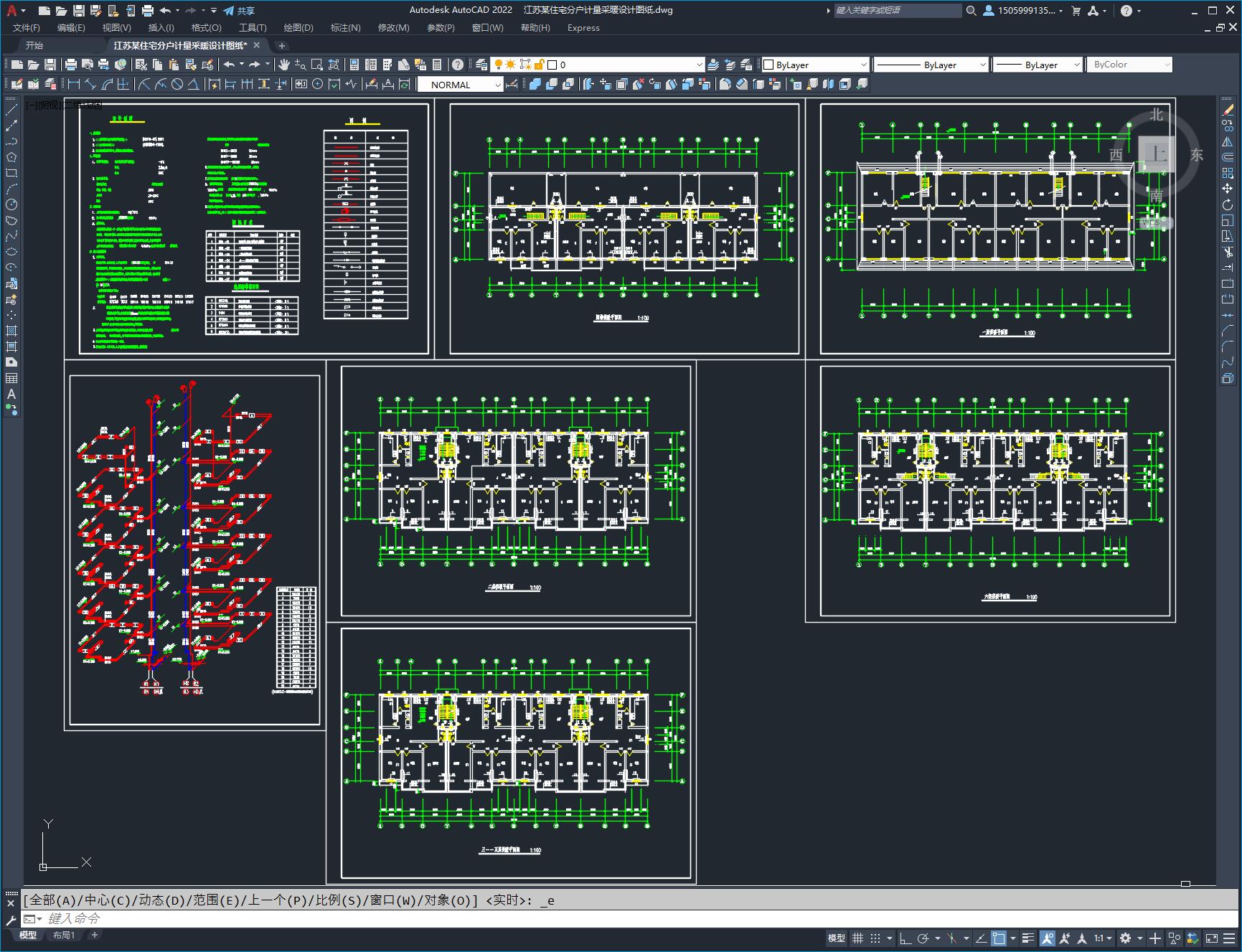

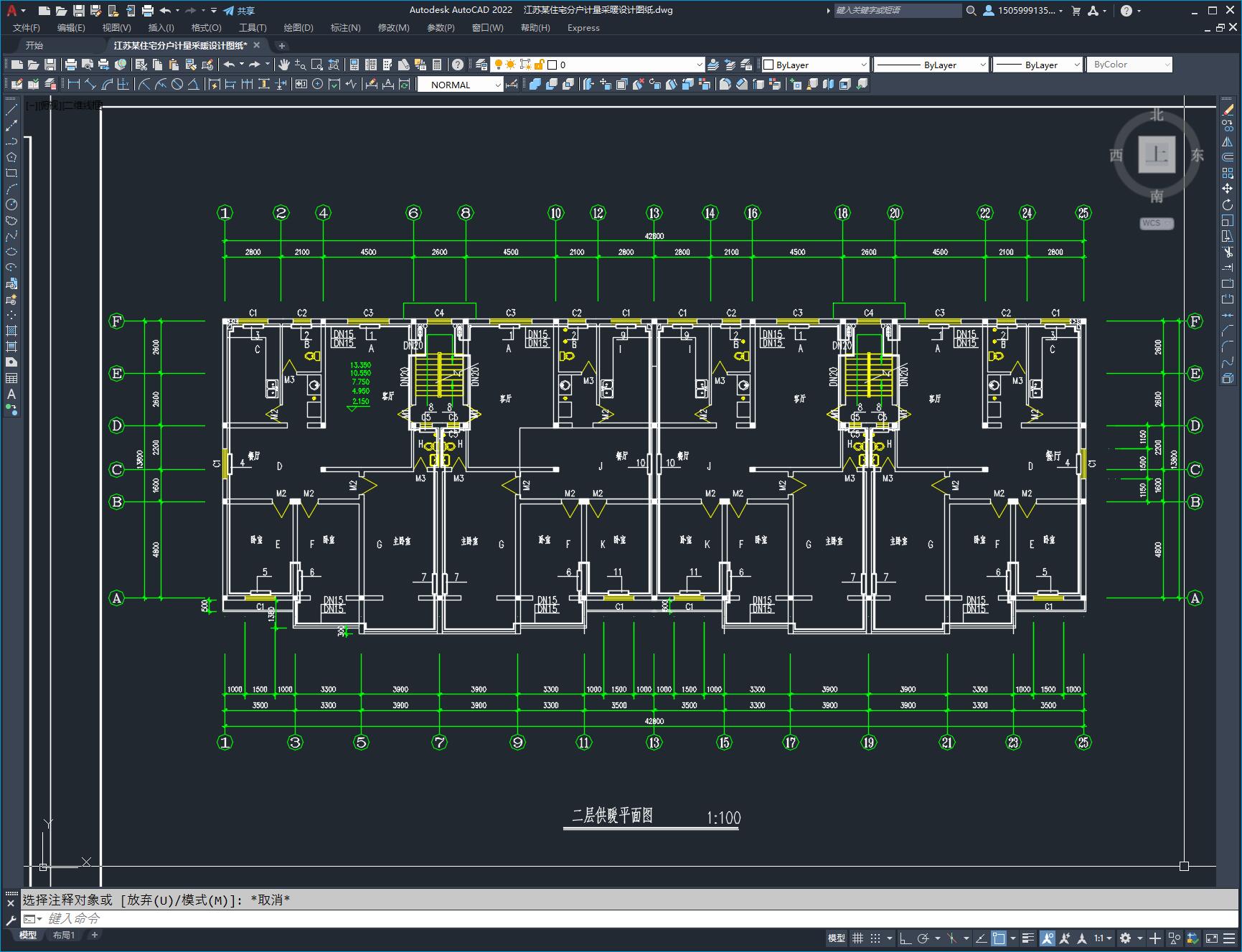

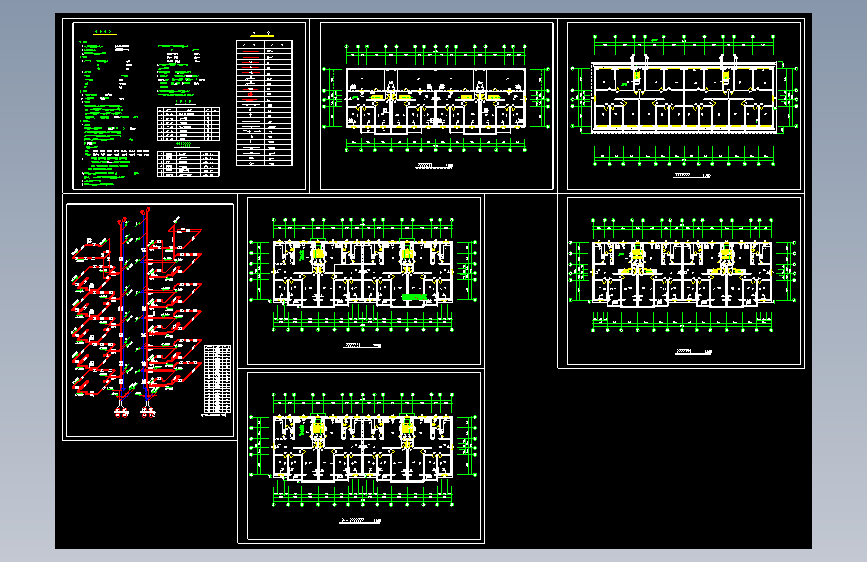

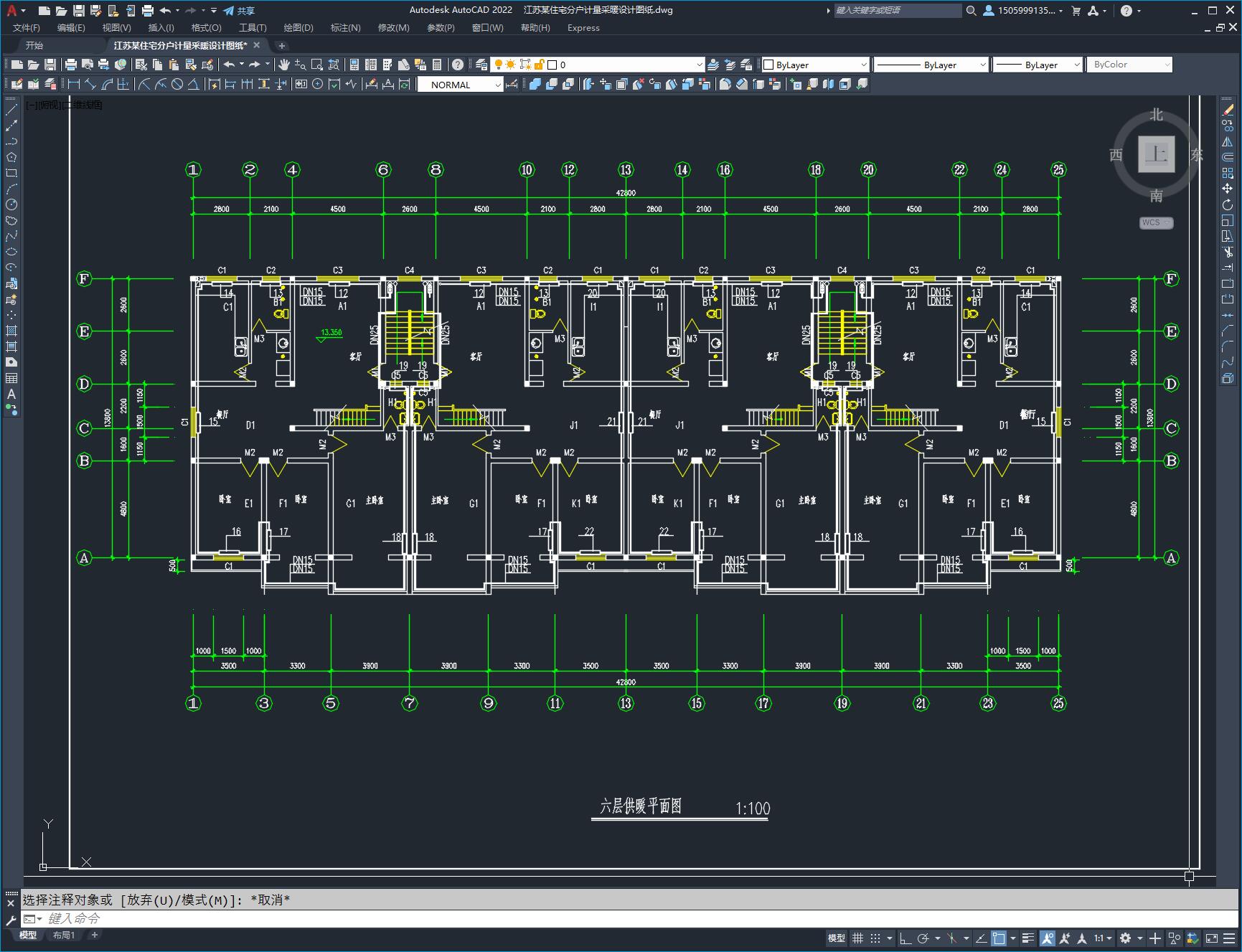

江苏某住宅分户计量采暖设计图纸
图纸描述

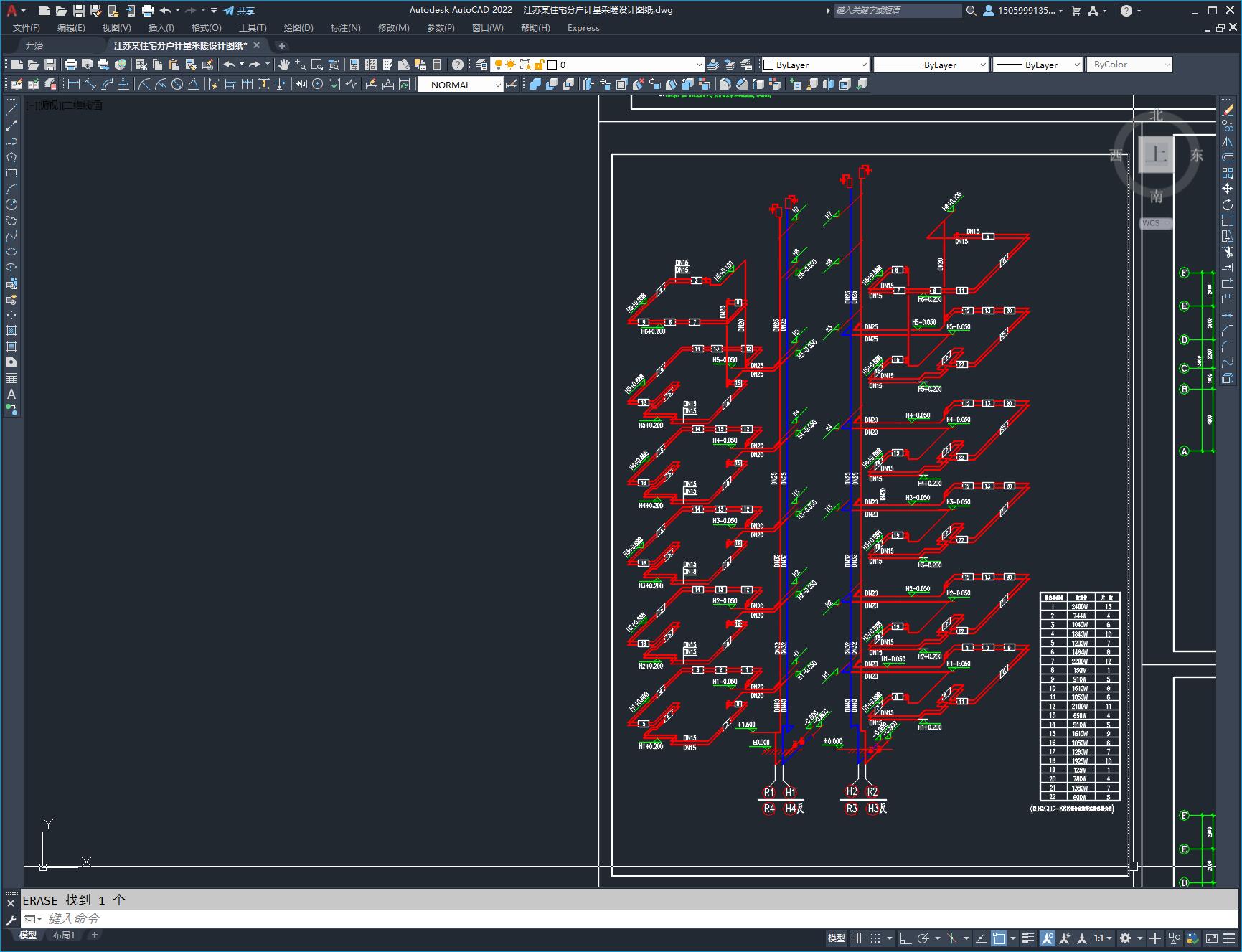

本工程热媒水供回水温度为:95/70°C，本工程采暖总负荷为230KW,系统总压力损失为15KPa。本栋楼采暖系统为一户一表的分户热计量以及与此相对应的公用立管的供热系统。散热器的工作压力为0.8MPa,且室外管网的设计为同程式.
下载需要90金币
立即下载 收藏
图纸信息
作者
酆兰尔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  江苏某住宅分户计量采暖设计图纸.dwg | 498.34K |
