高层商住楼通风防排烟图

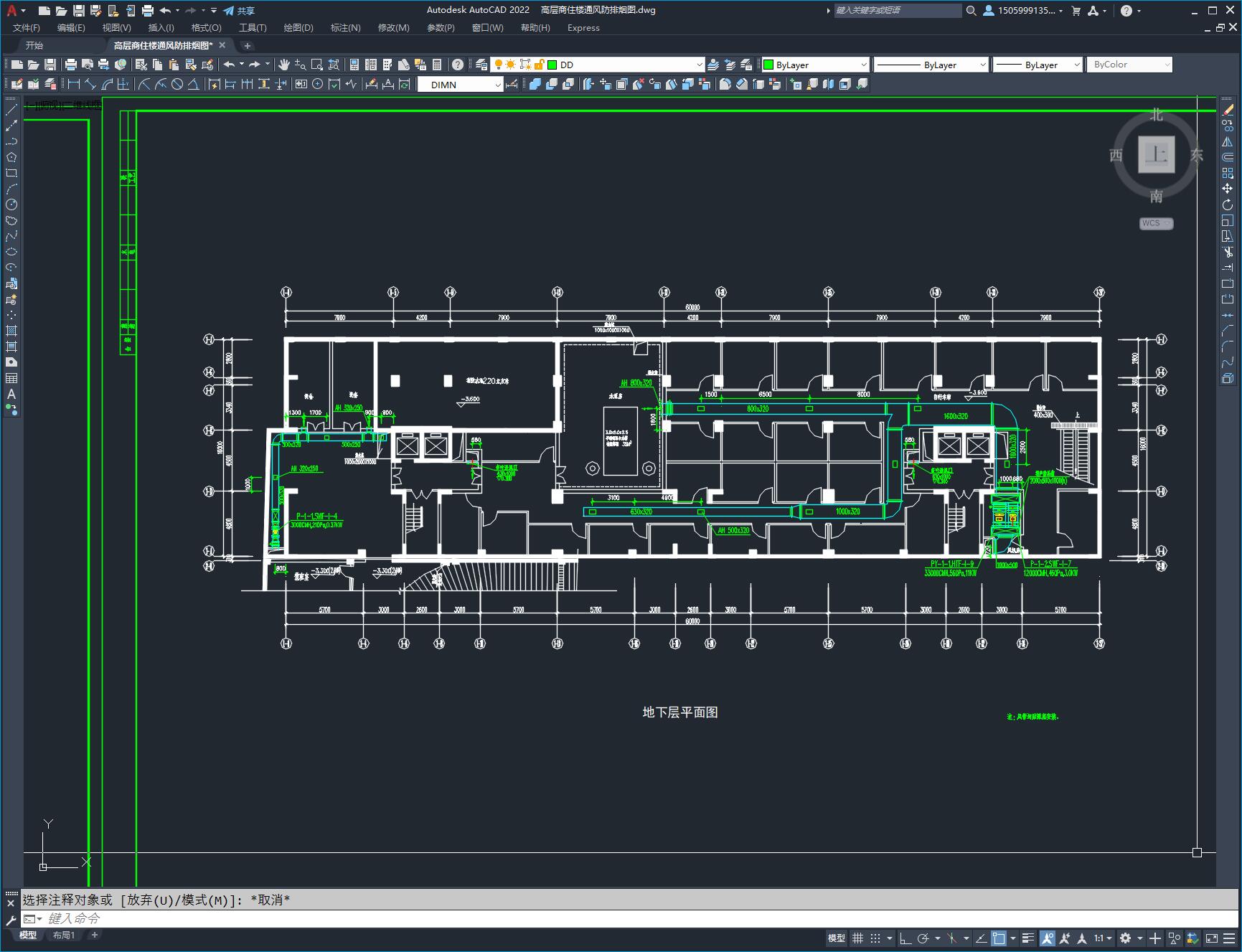

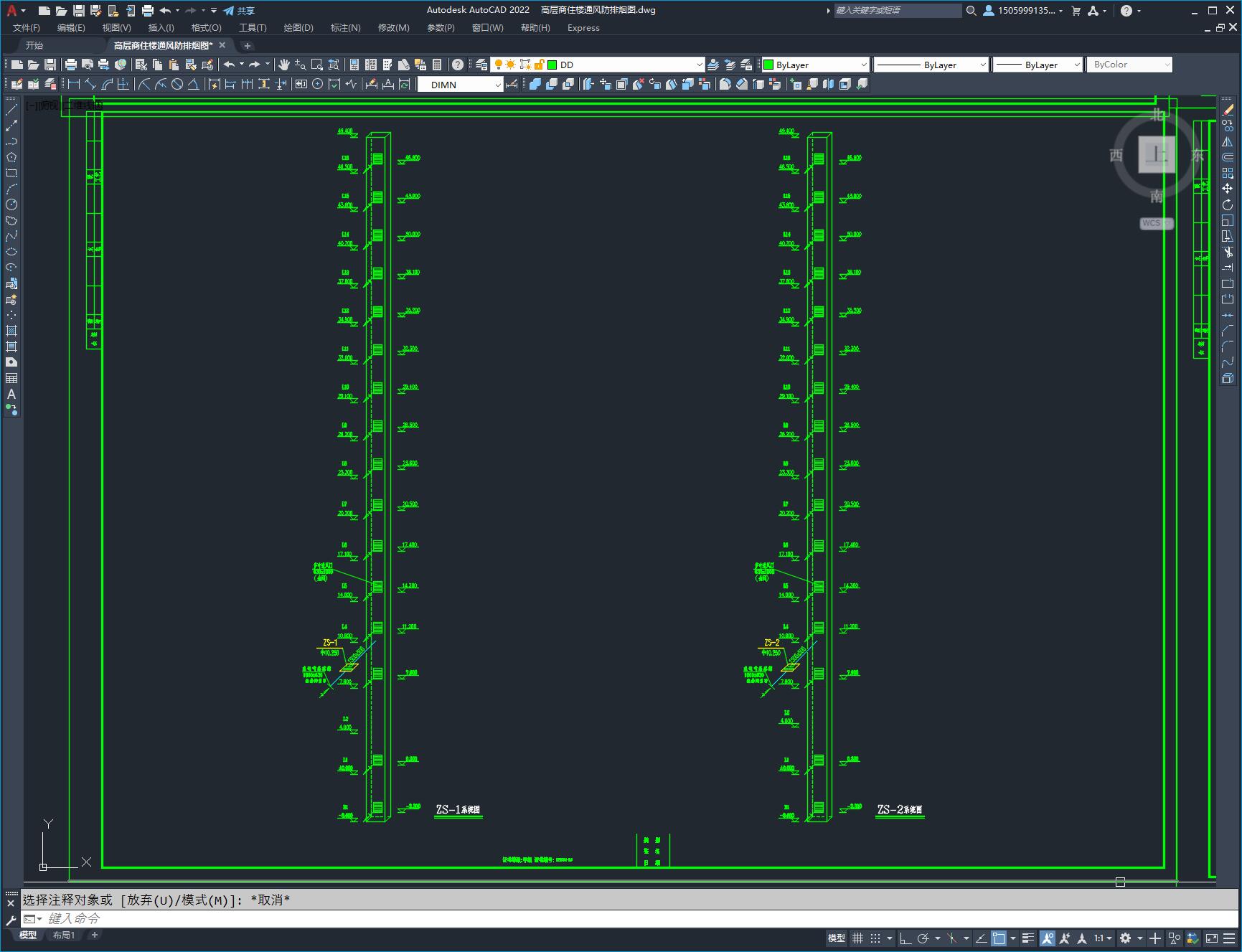

本工程为高层商住楼，地下一层，地上十六层，地下层为自行车库及设备用房，一、二为商铺，三层为办公室，其余均为住宅。地下层水泵房、设备用房设有机械排风系统，换气次数为5~6次/H，补风利用车库入口进行自然补风，排风经管井排至室外。地下自行车库设有机械排风系统，换气次数为3~5次/H，补风利用车库入口进行自然补风，排风经管井排至室外。住宅厨房油烟经油烟罩过滤后通过管井至屋顶排放（油烟管井由建筑专业预留，油烟罩由用户自理）。
