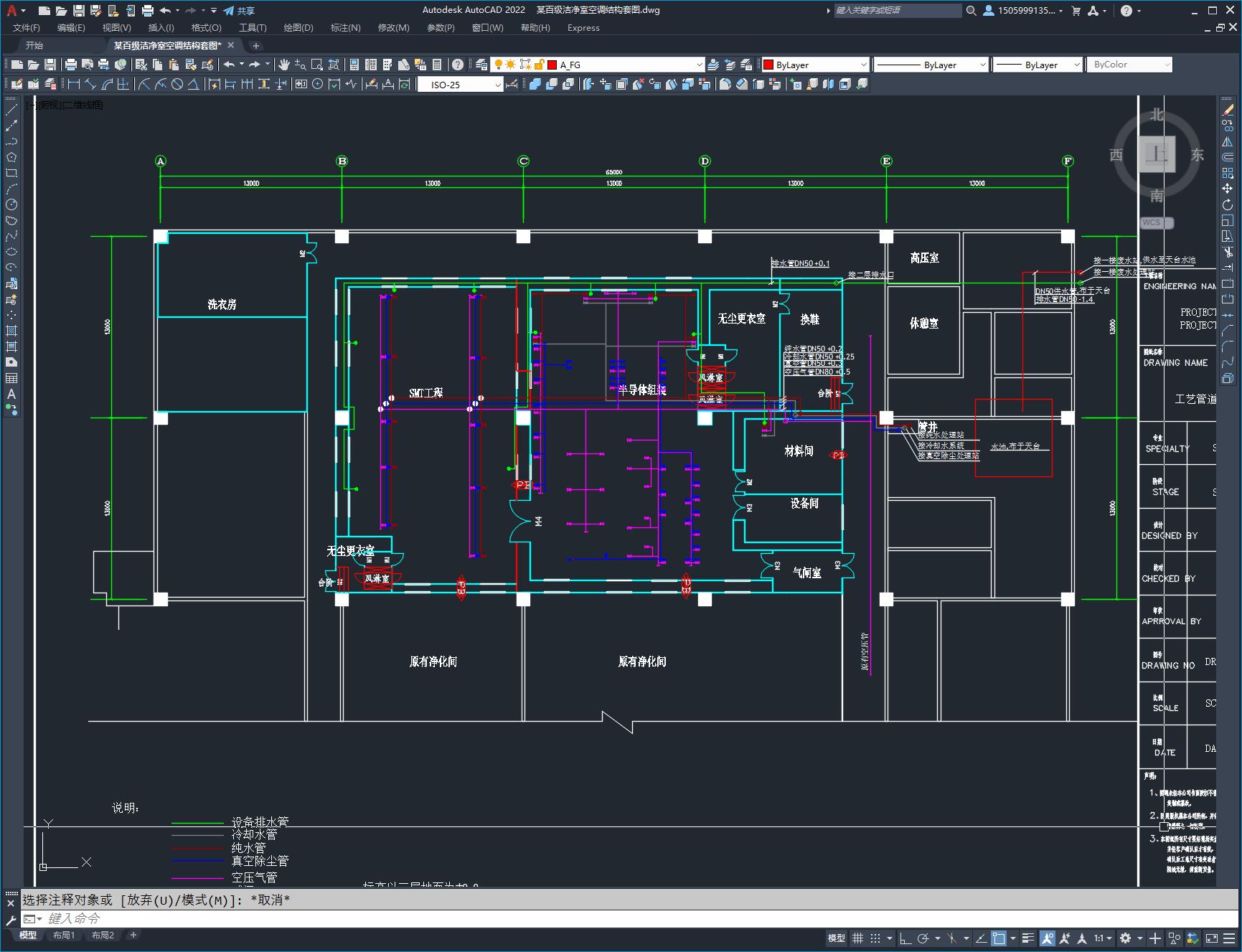

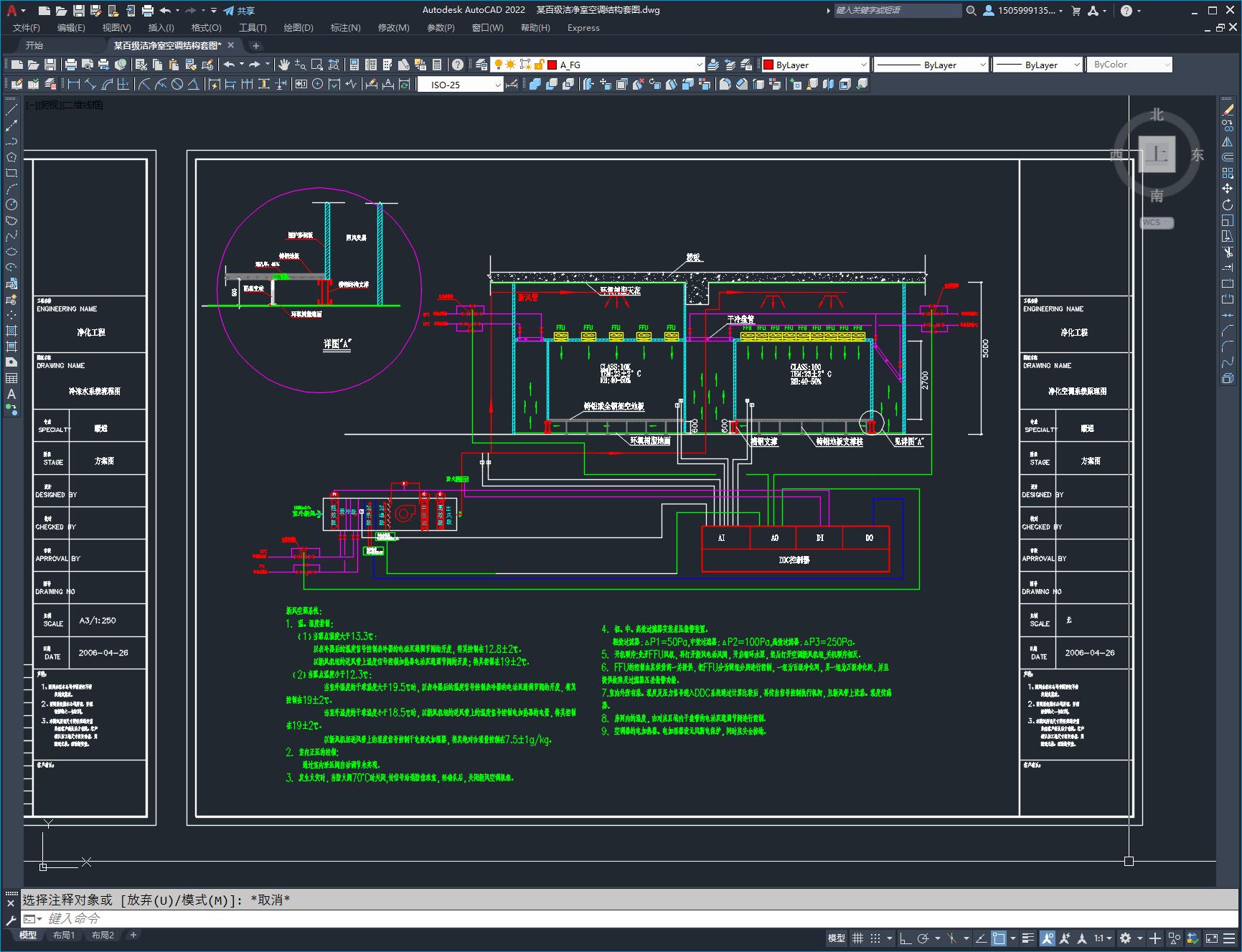

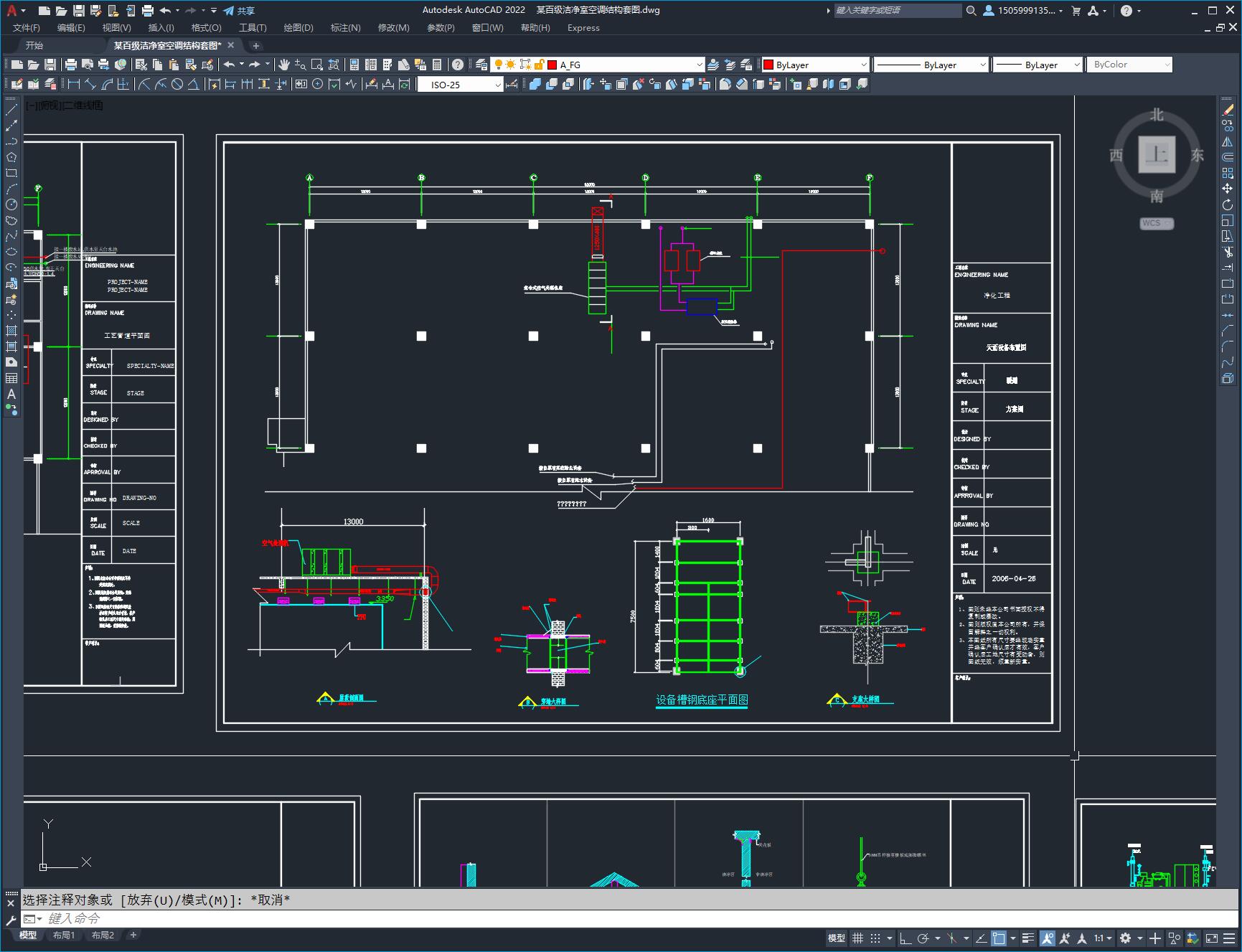

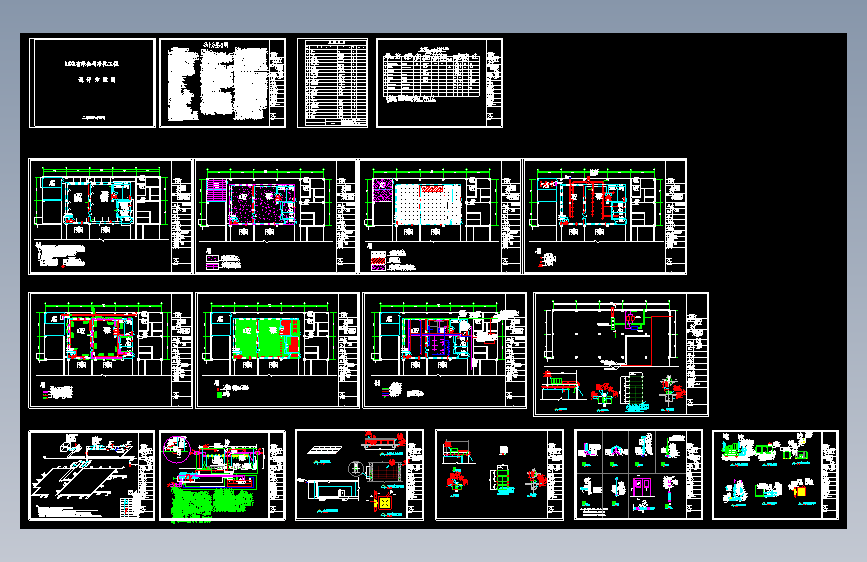

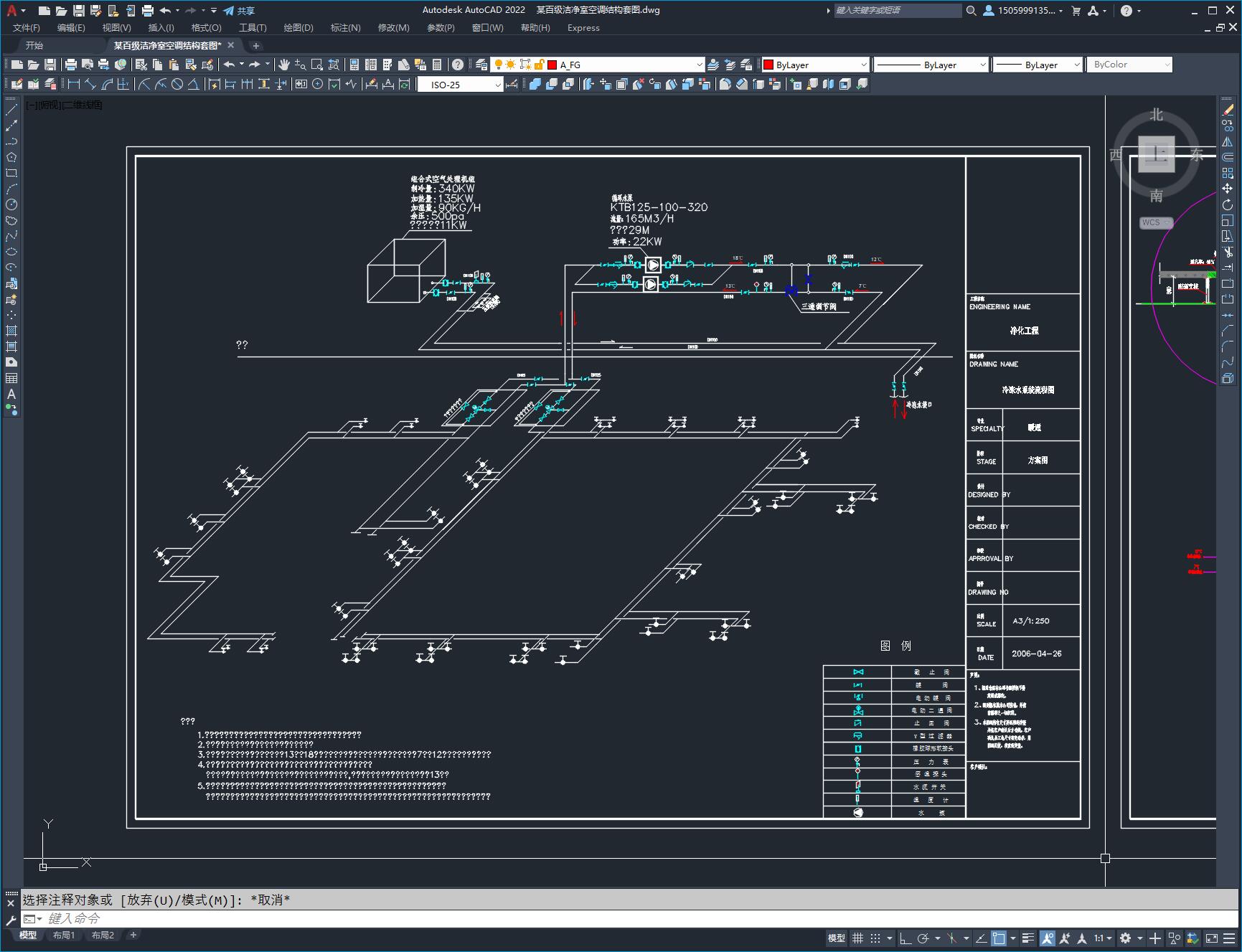

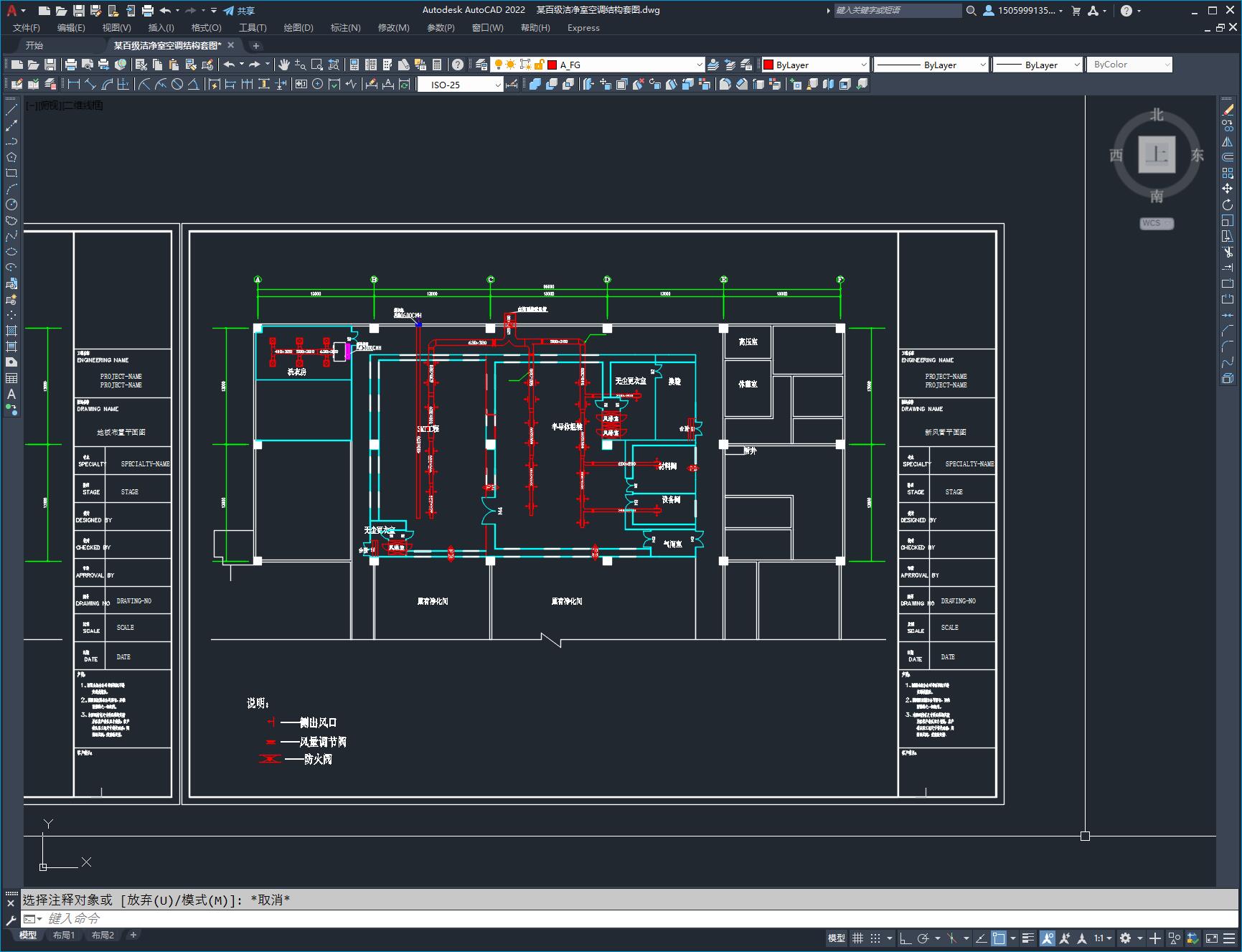

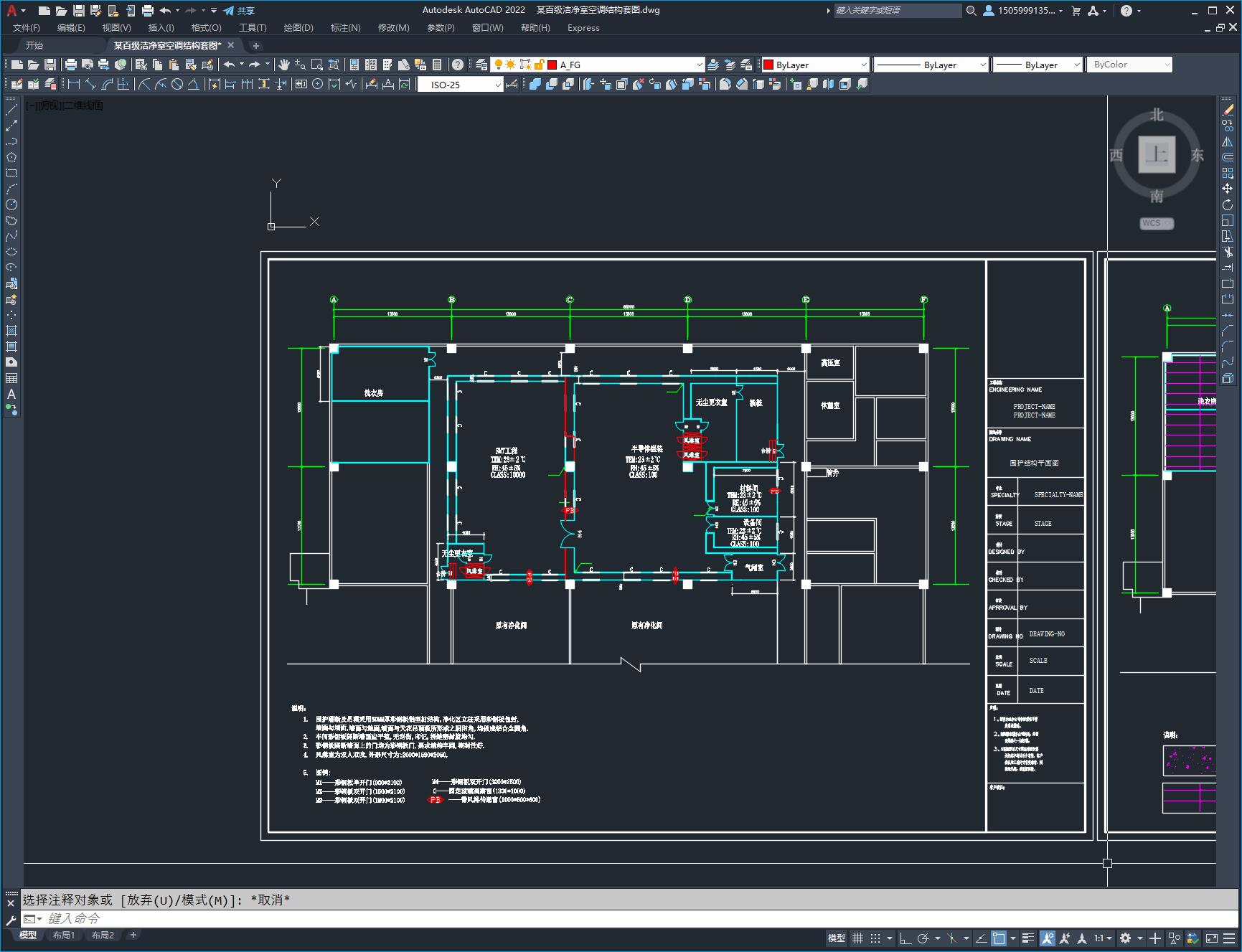

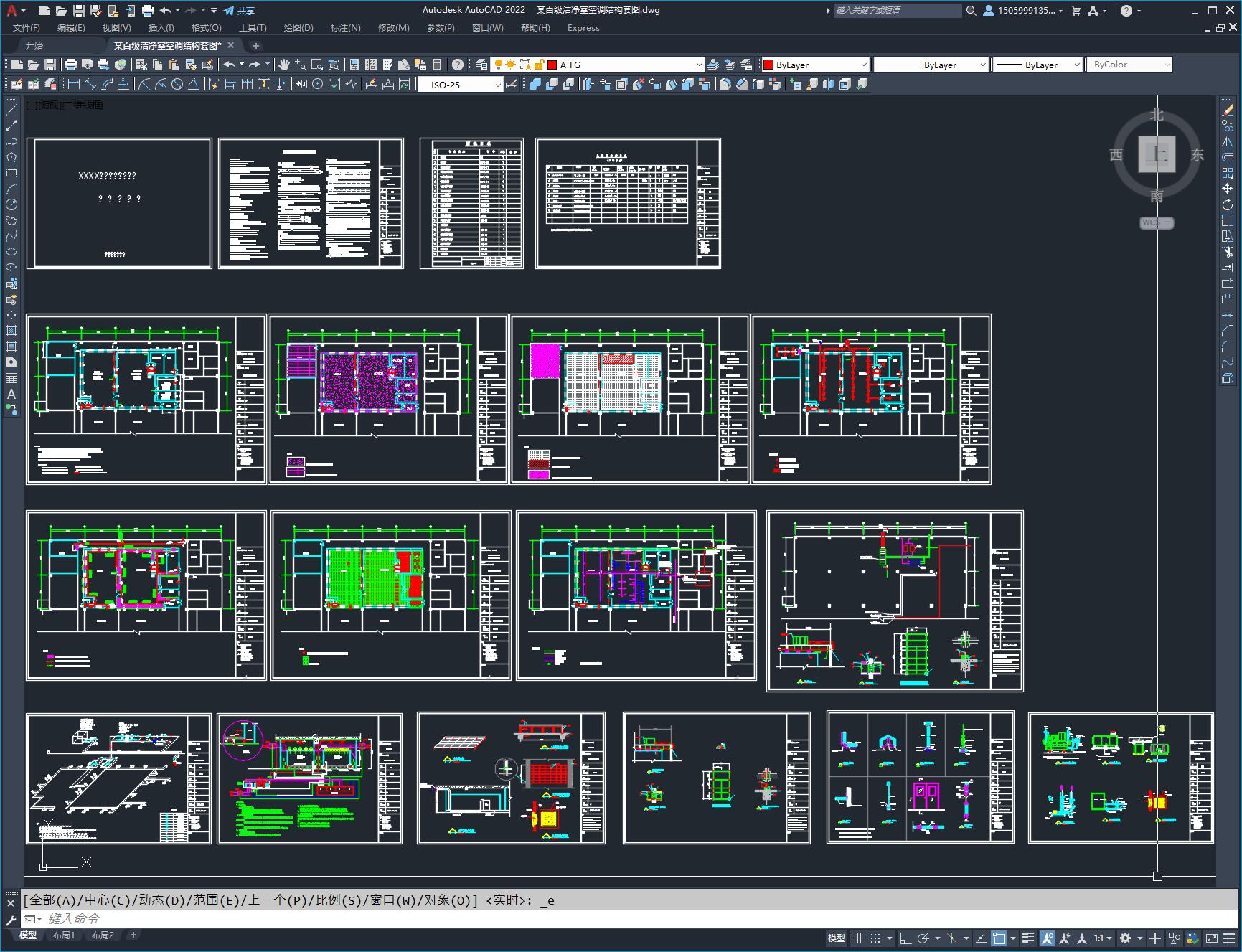

工程内容：车间净化工程、车间彩钢板围护结构、FFU安装工程、地板工程、照明电气工程、冷冻水系统工程（不含主机）、自控系统 工程面积：工程总面积约955m2,其中百级间526m2,万级间293m2。 百级净化间与万级净化间制冷系统均为FFU洁净单元+干盘管制冷+恒温恒湿新风系统。百级满布FFU，断面风速0.2~0.5m/s，万级均布FFU，设计换气次数≥25次/H。 组合风柜、板式换热器冷源由甲方已有的冷冻水系统提供。

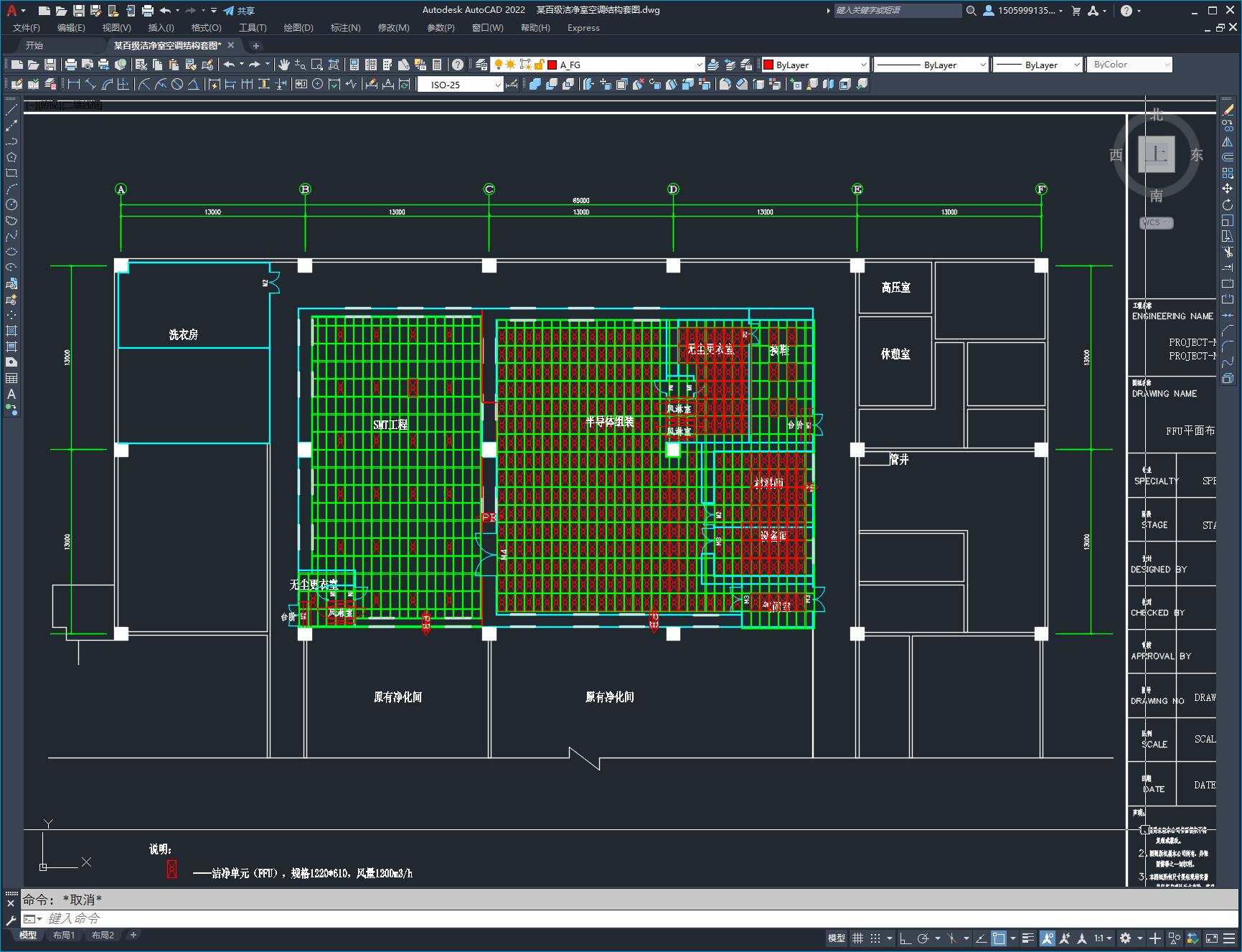

某百级洁净室空调结构套图
图纸描述
工程内容：车间净化工程、车间彩钢板围护结构、FFU安装工程、地板工程、照明电气工程、冷冻水系统工程（不含主机）、自控系统 工程面积：工程总面积约955m2,其中百级间526m2,万级间293m2。 百级净化间与万级净化间制冷系统均为FFU洁净单元+干盘管制冷+恒温恒湿新风系统。百级满布FFU，断面风速0.2~0.5m/s，万级均布FFU，设计换气次数≥25次/H。 组合风柜、板式换热器冷源由甲方已有的冷冻水系统提供。
下载需要70金币
立即下载 收藏
图纸信息
作者
印按雁
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某百级洁净室空调结构套图.dwg | 958.50K |
