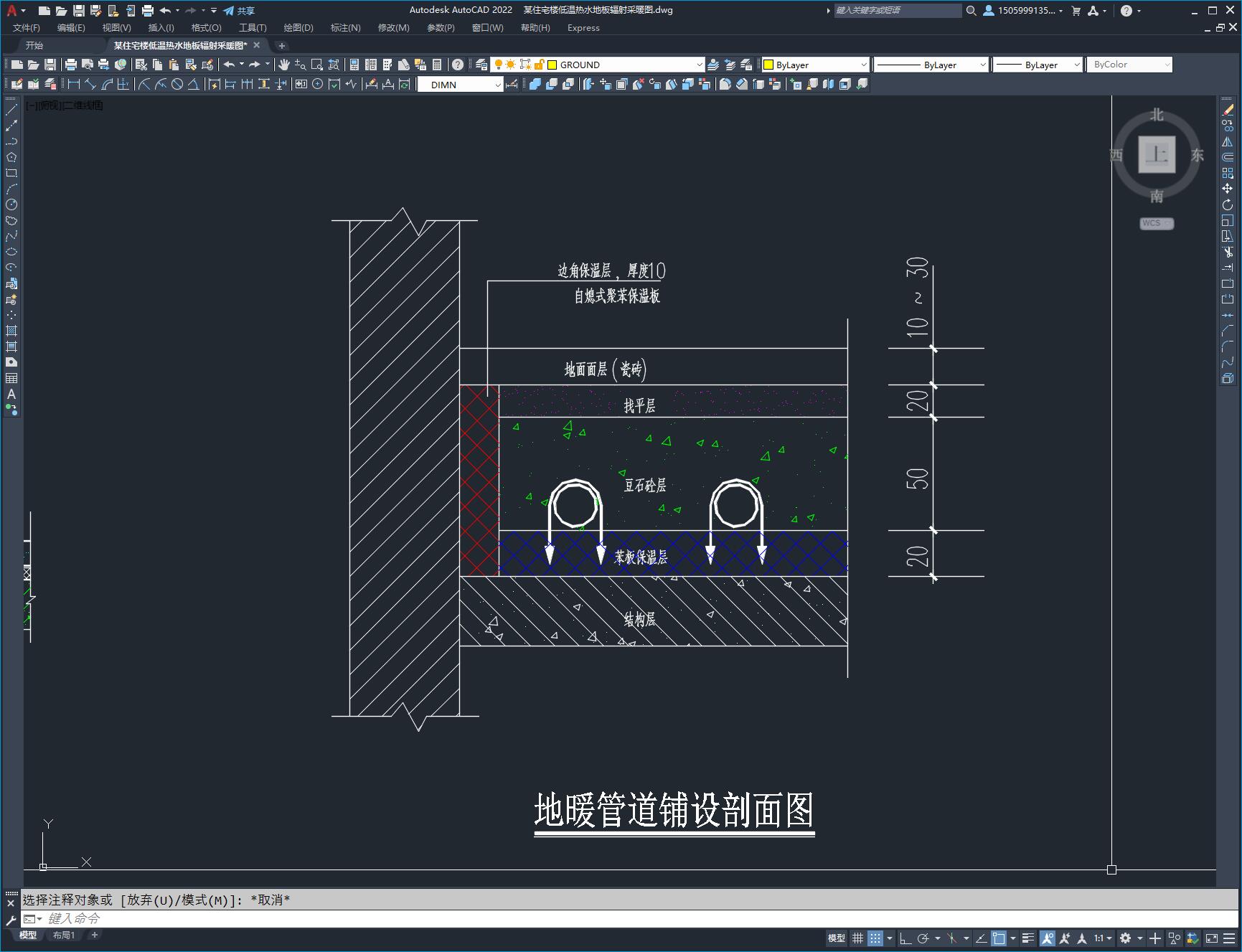

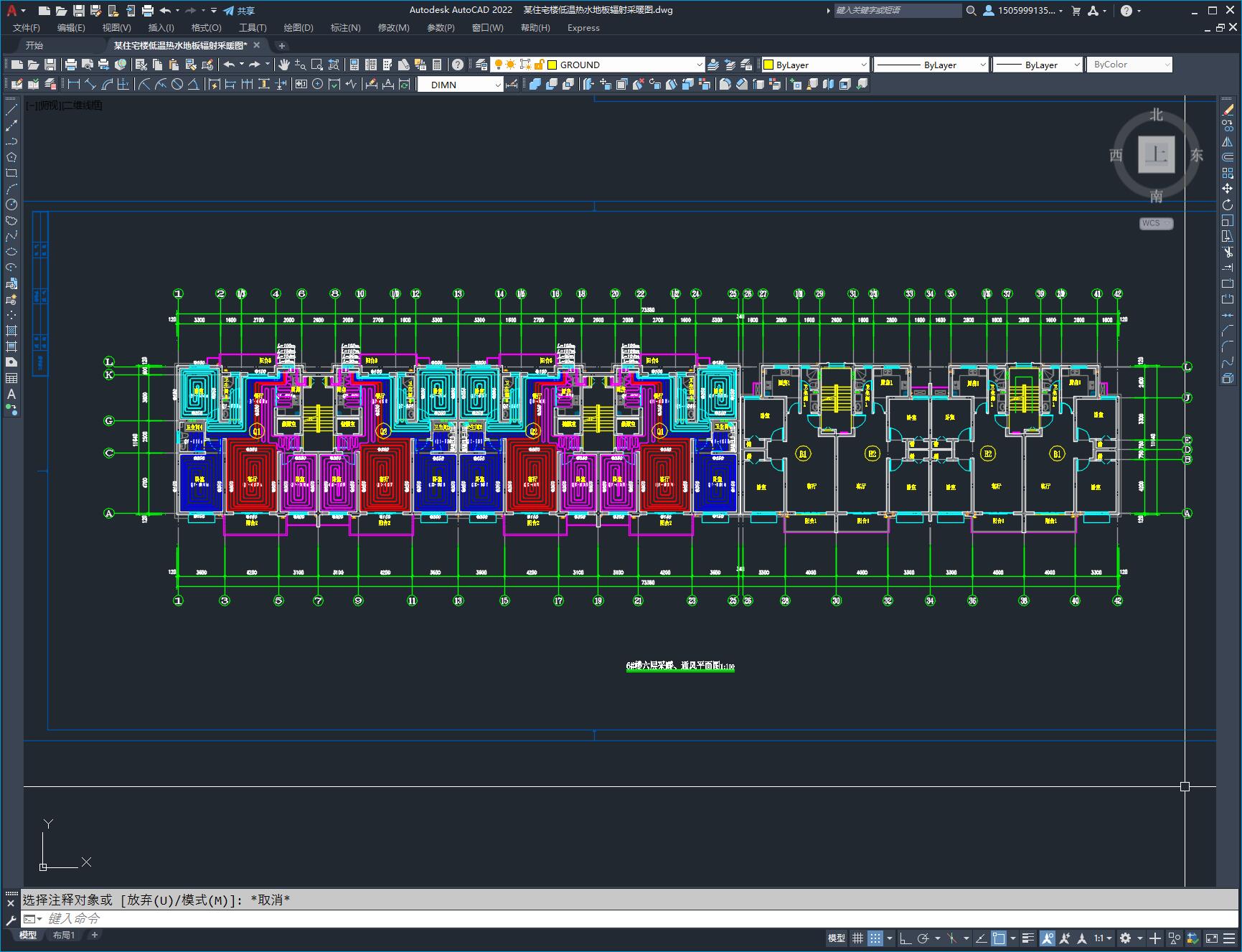

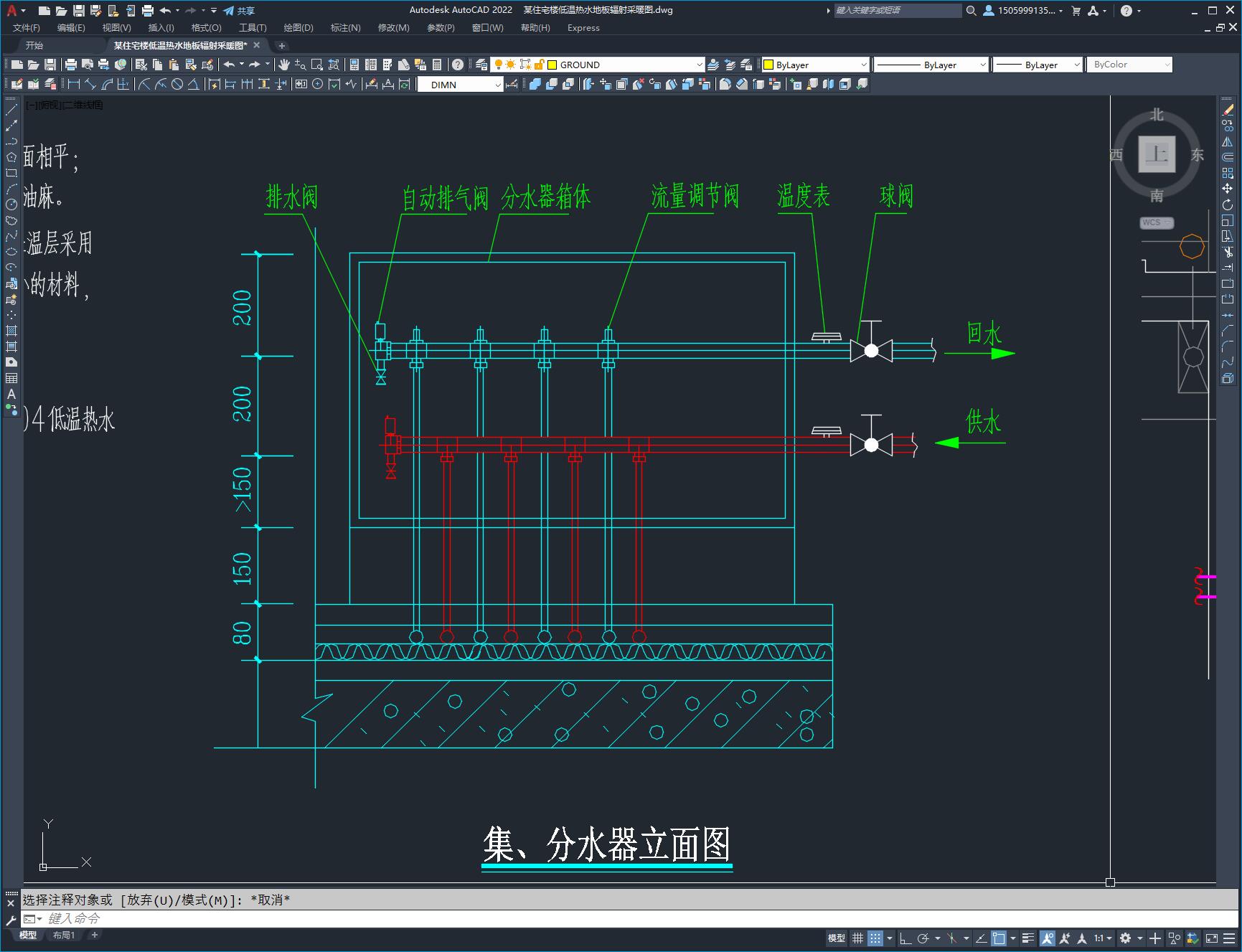

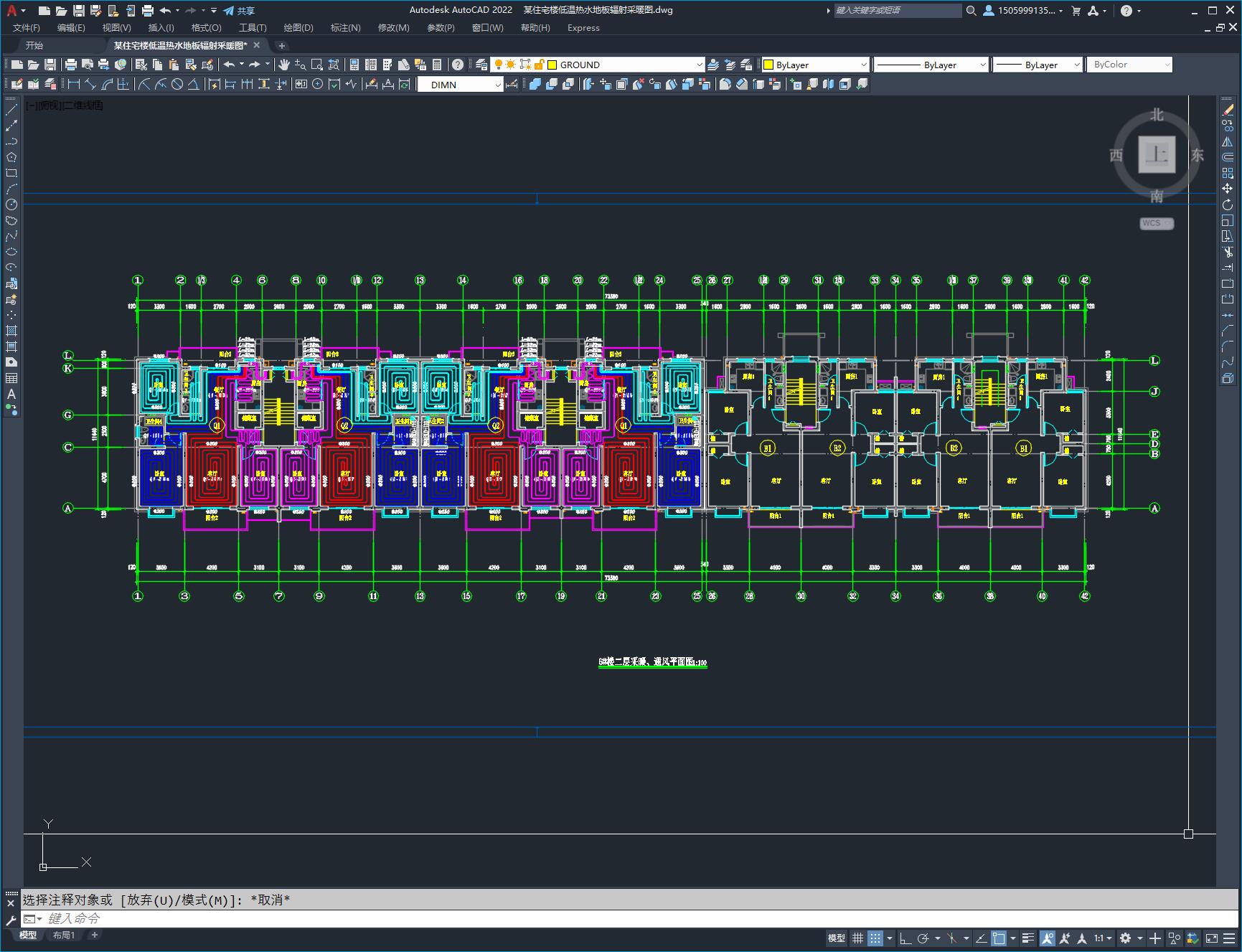

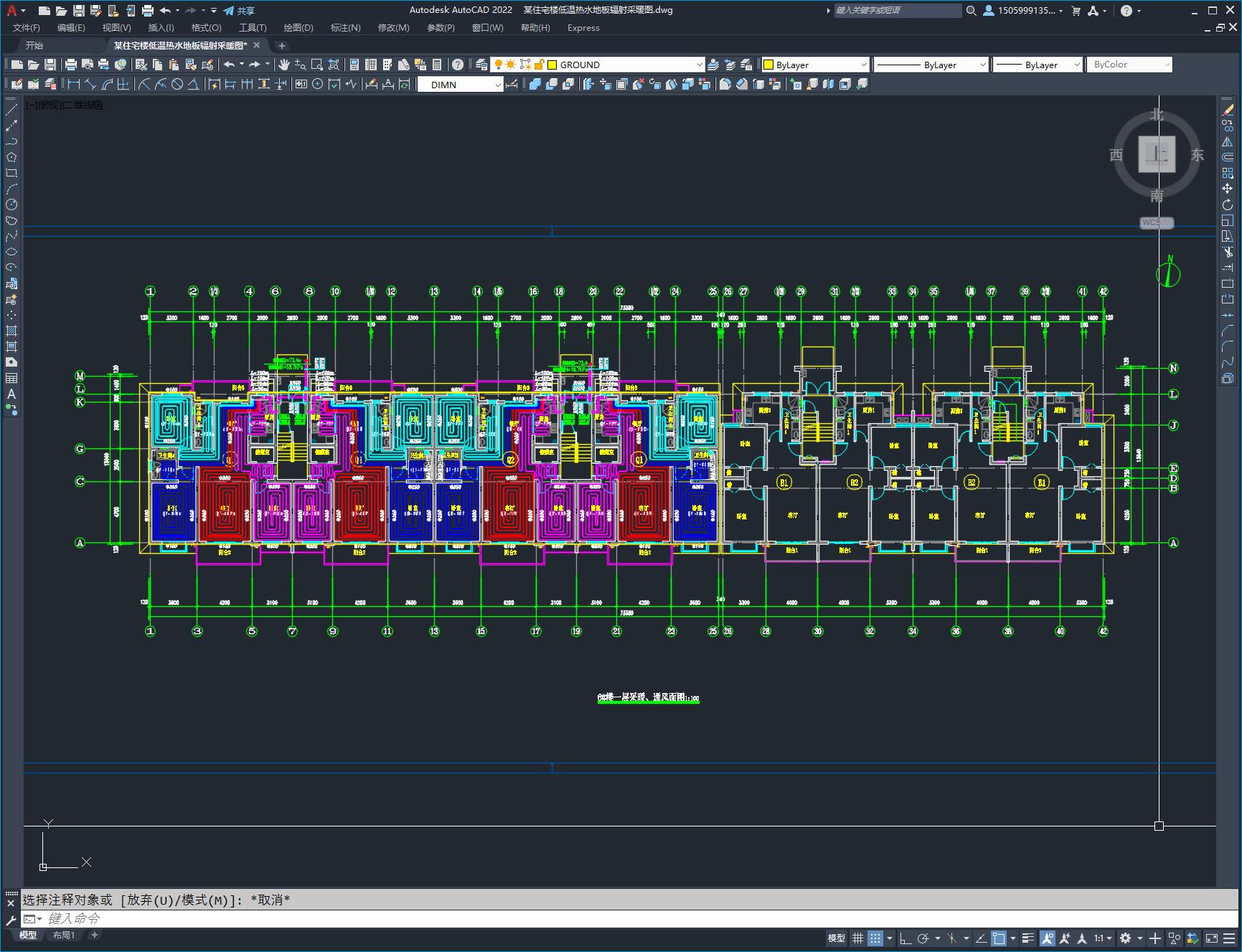

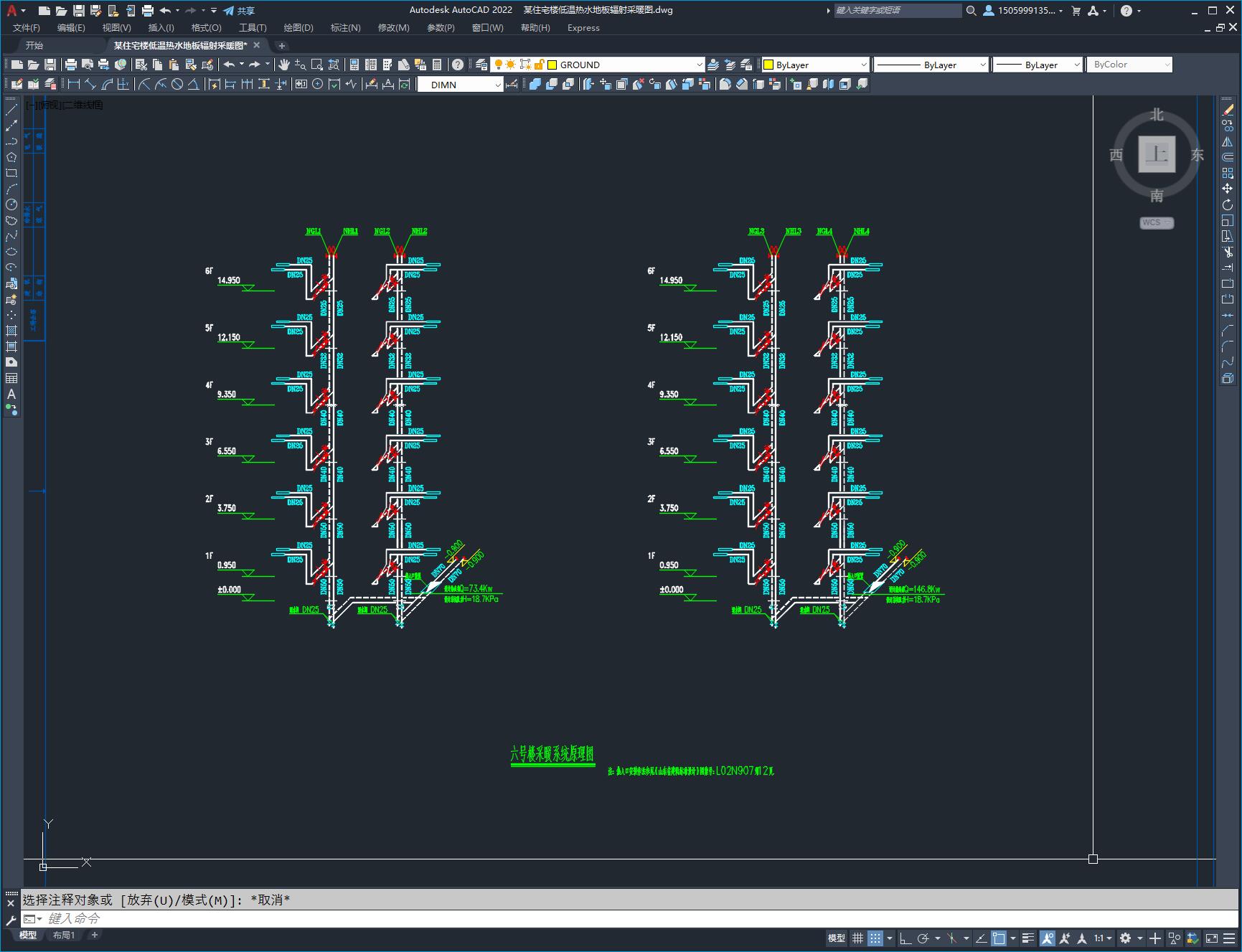

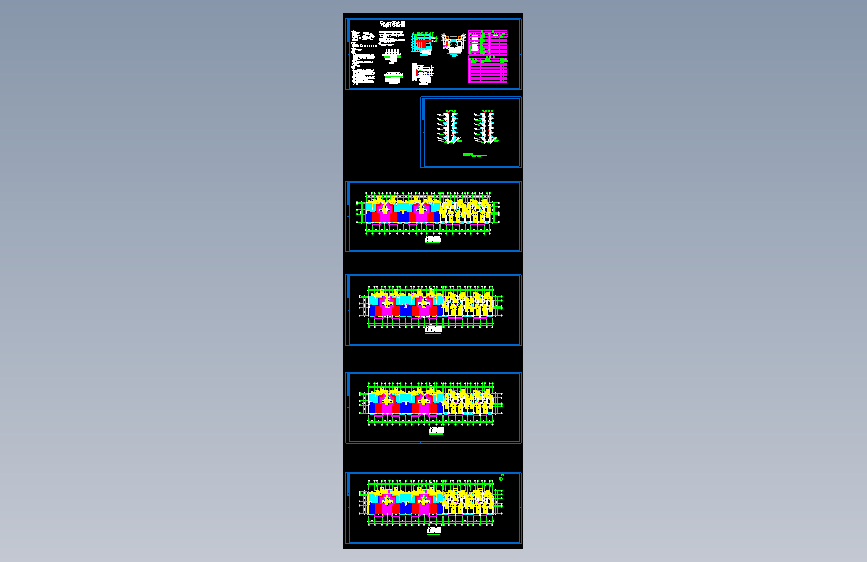

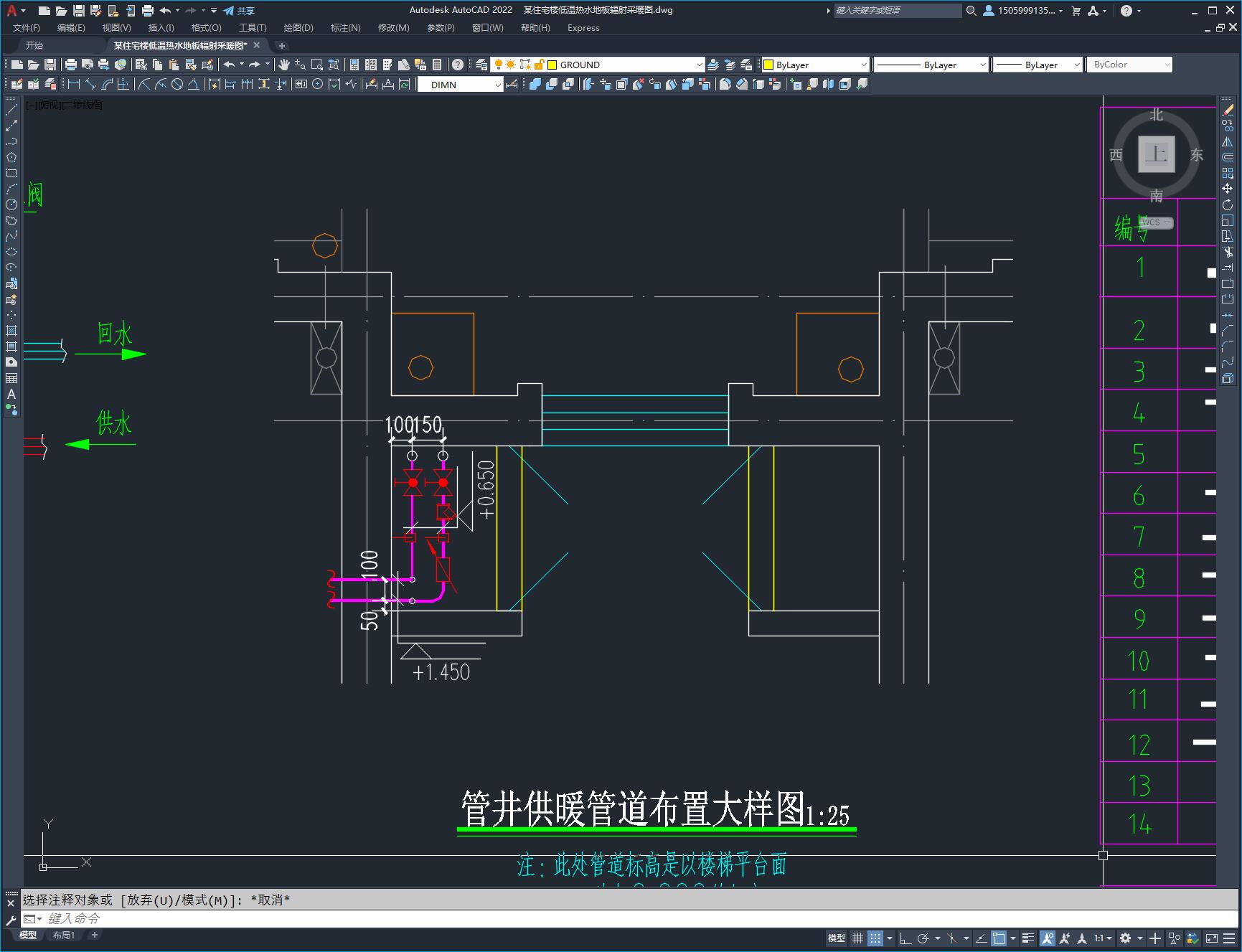

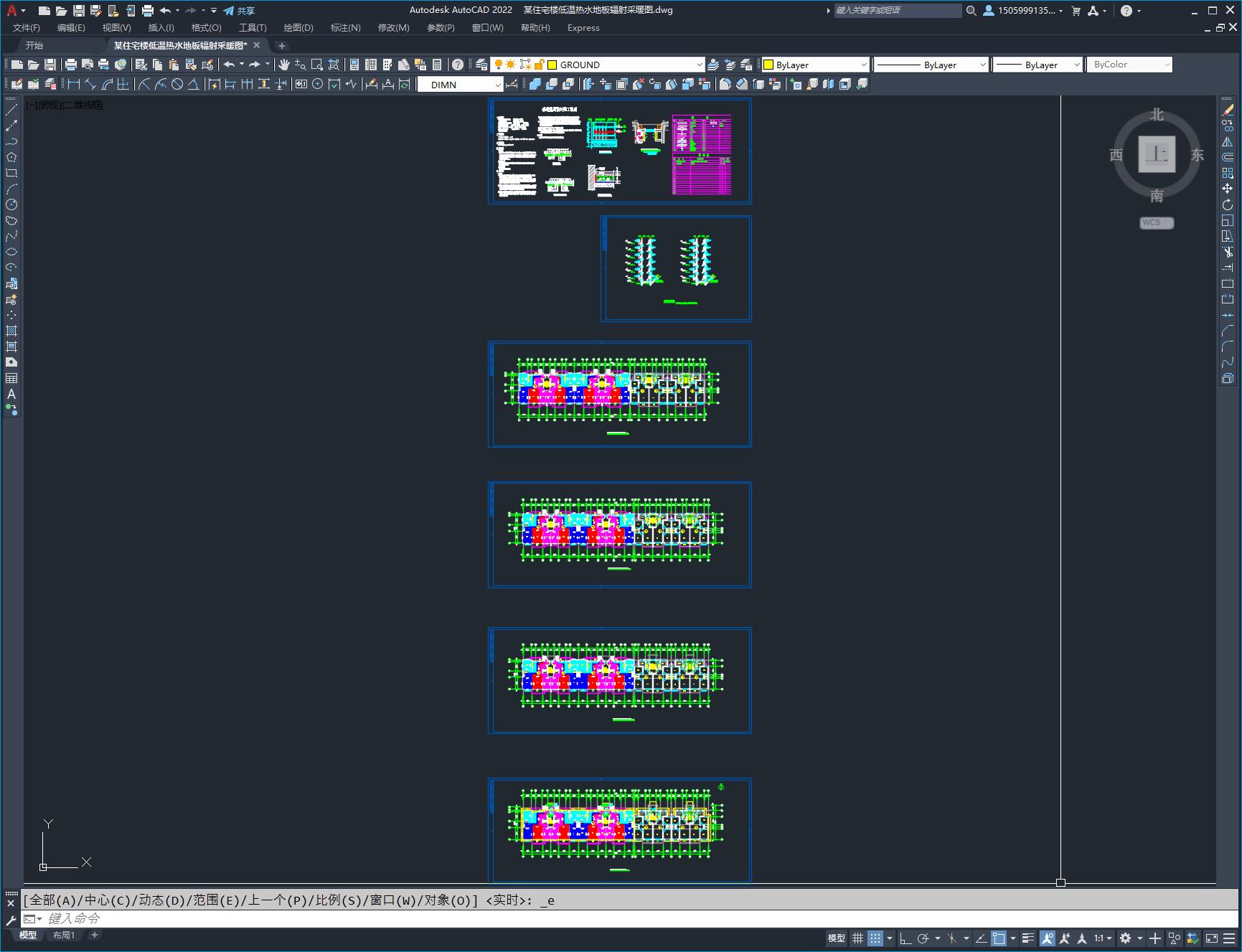

某住宅楼低温热水地板辐射采暖图
图纸描述
本工程住宅部分做地板辐射采暖系统，采用双管异程形式，分户热表计量耗热量；应甲方要平均求，26~42轴采暖系统暂不予设计，耗热指标为48w/m。管道散热按照地面为水泥或陶瓷计算散热量和传热损失;热源为60°C-50°C循环热水,由小区外网提供.每个热力入口前的资用压差不得小于18.7kpa. 所有靠外墙的卫生间利用外窗做自然排风；室内暗藏的卫生间做机械排风，排风量按8次/小时换气次数计算。
下载需要60金币
立即下载 收藏
图纸信息
作者
AwesomeSeeker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某住宅楼低温热水地板辐射采暖图.dwg | 1.12M |
