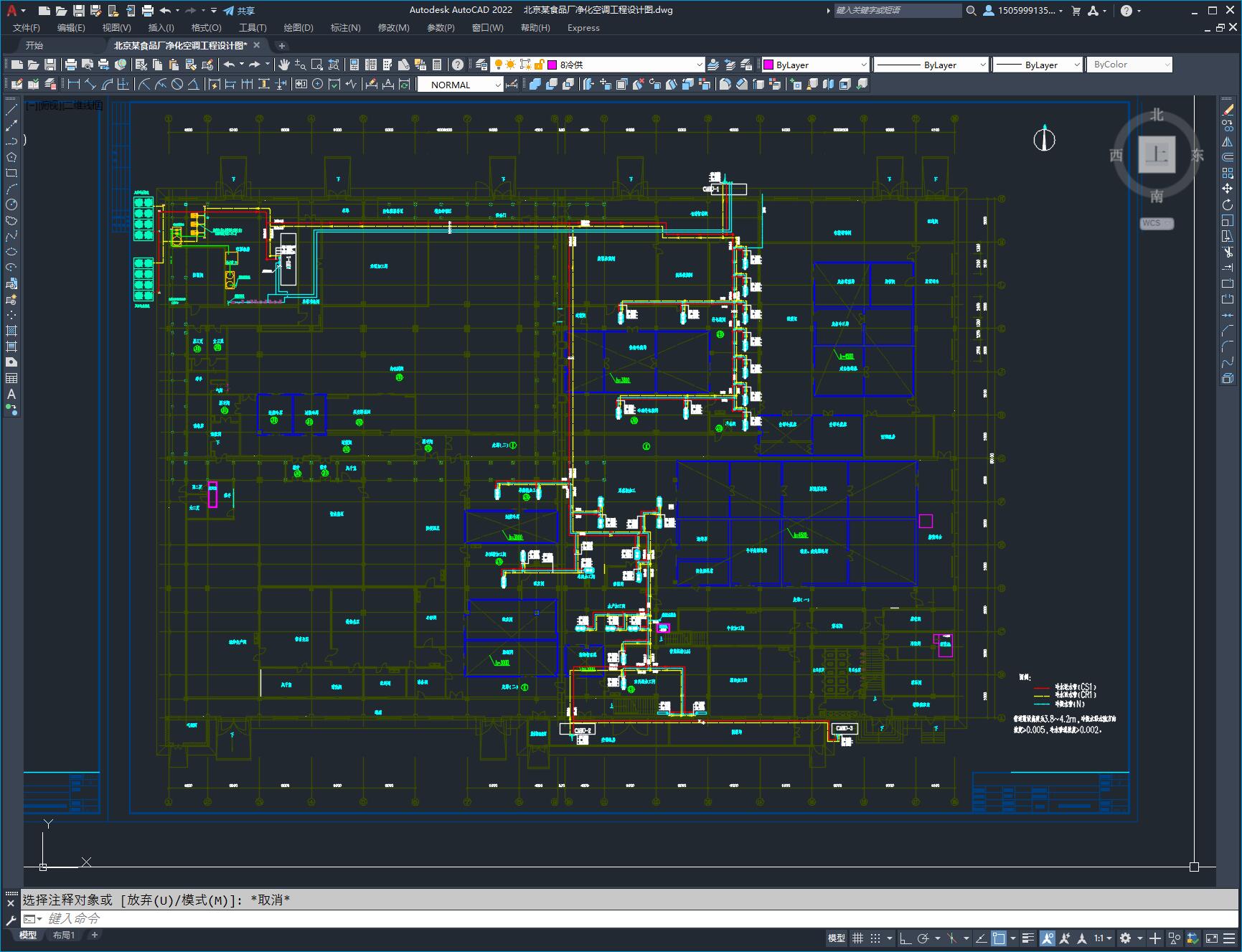

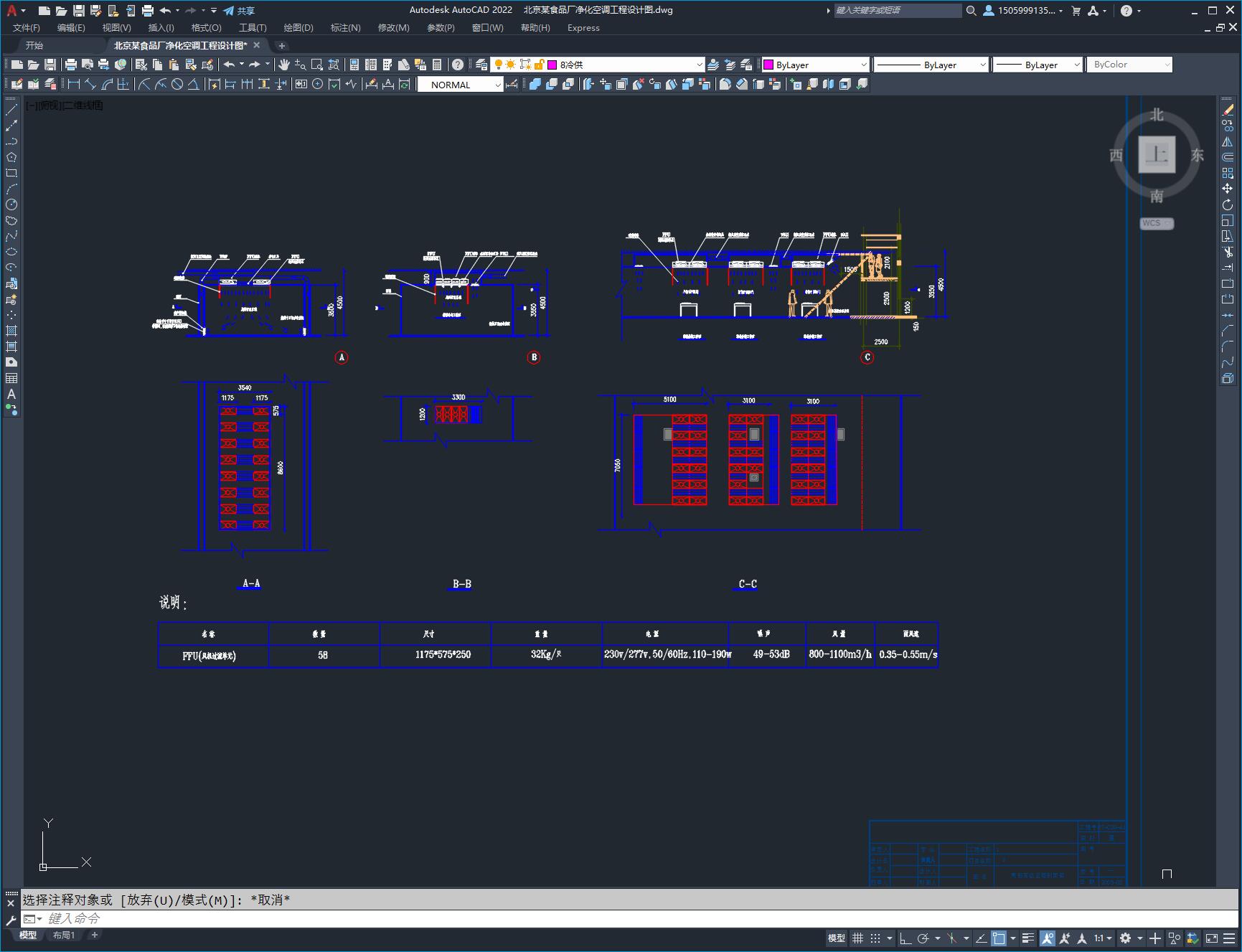

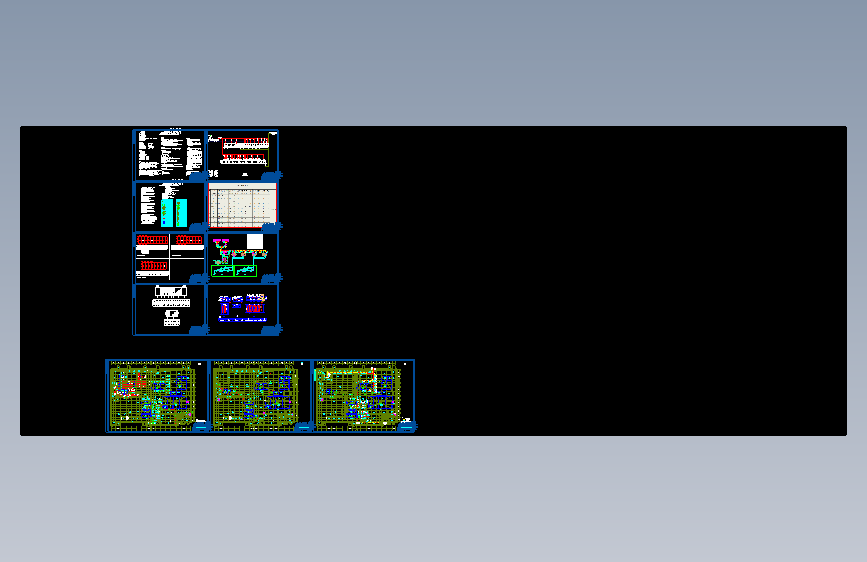

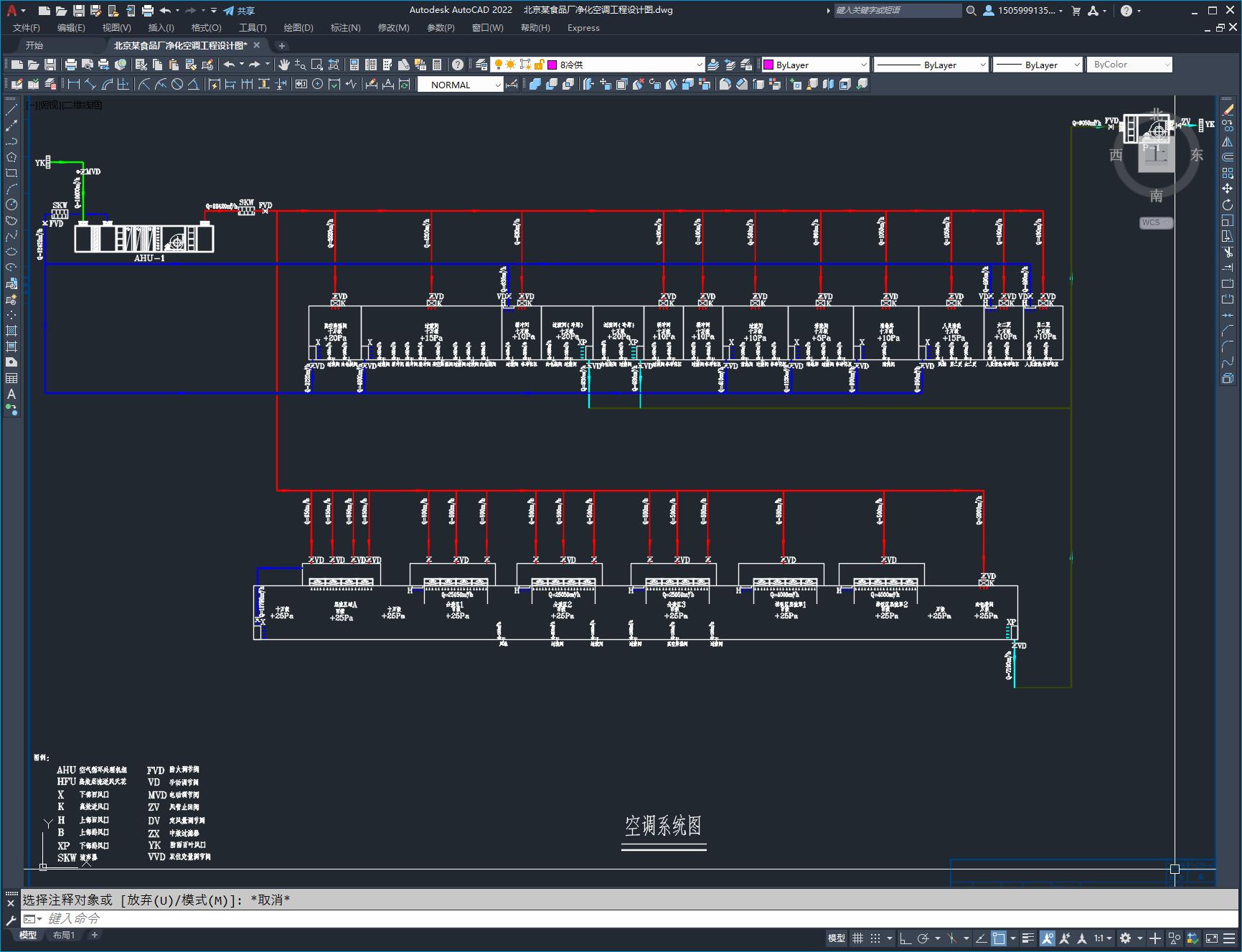

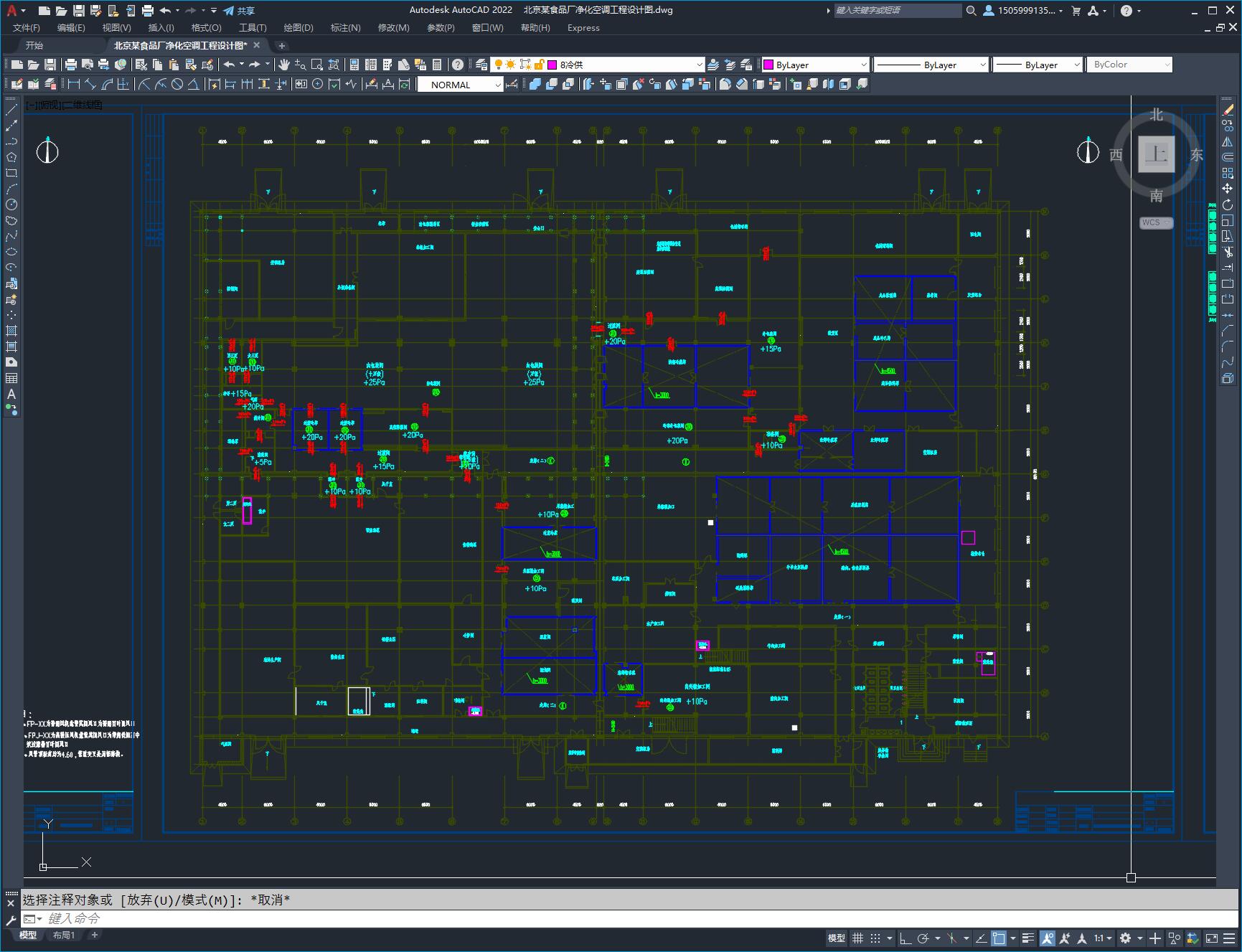

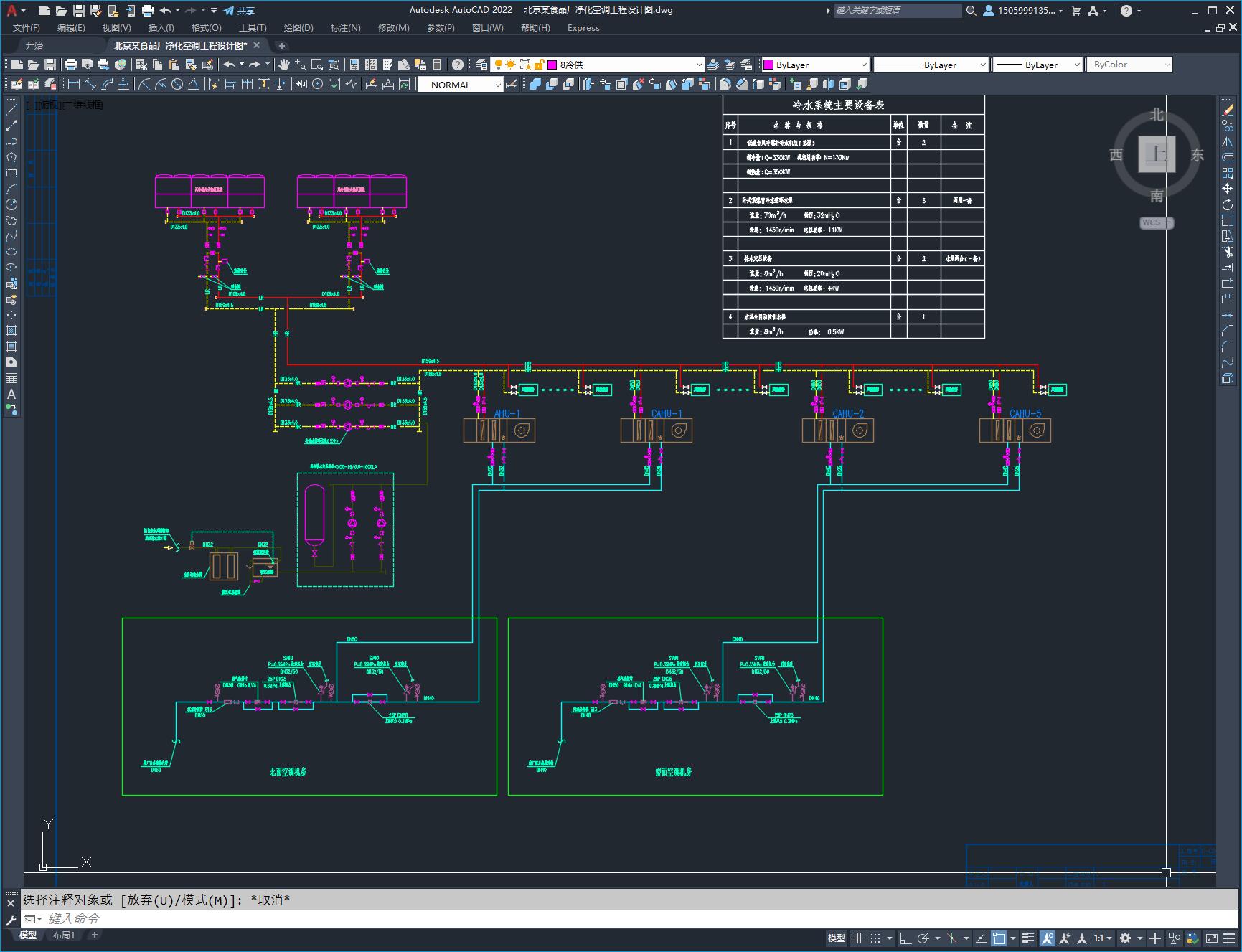

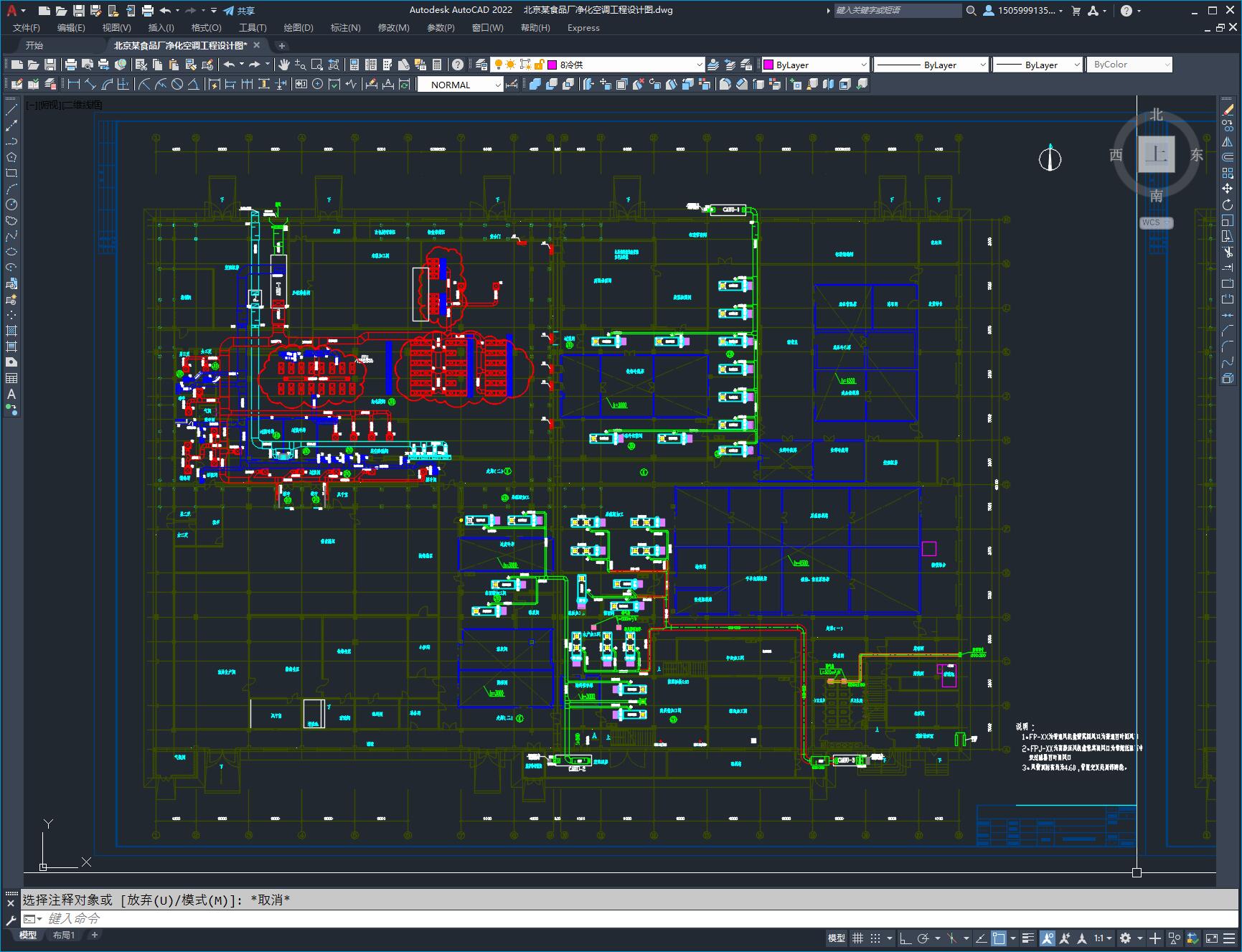

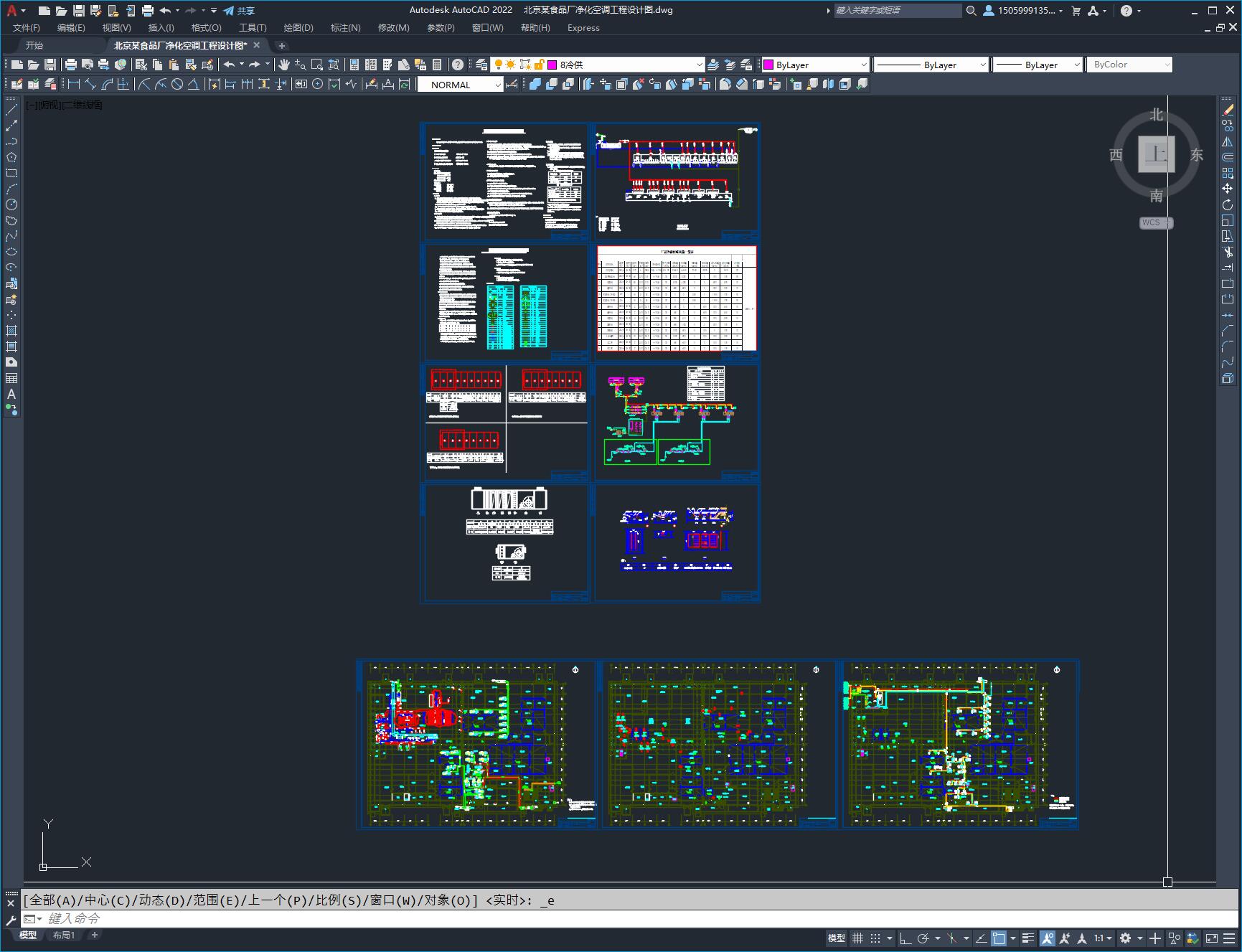

北京某食品厂净化空调工程设计图
图纸描述
该工程设计为净化车间，净化级别为10000级和100000级，局部操作区采用FFU层流罩，要求净化级别为1000及;采用35000M3/H空调机组，车间内部围护结构采用50MM和100MM厚岩棉彩钢夹心板围护结构.
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_203008
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  北京某食品厂净化空调工程设计图.dwg | 3.74M |
