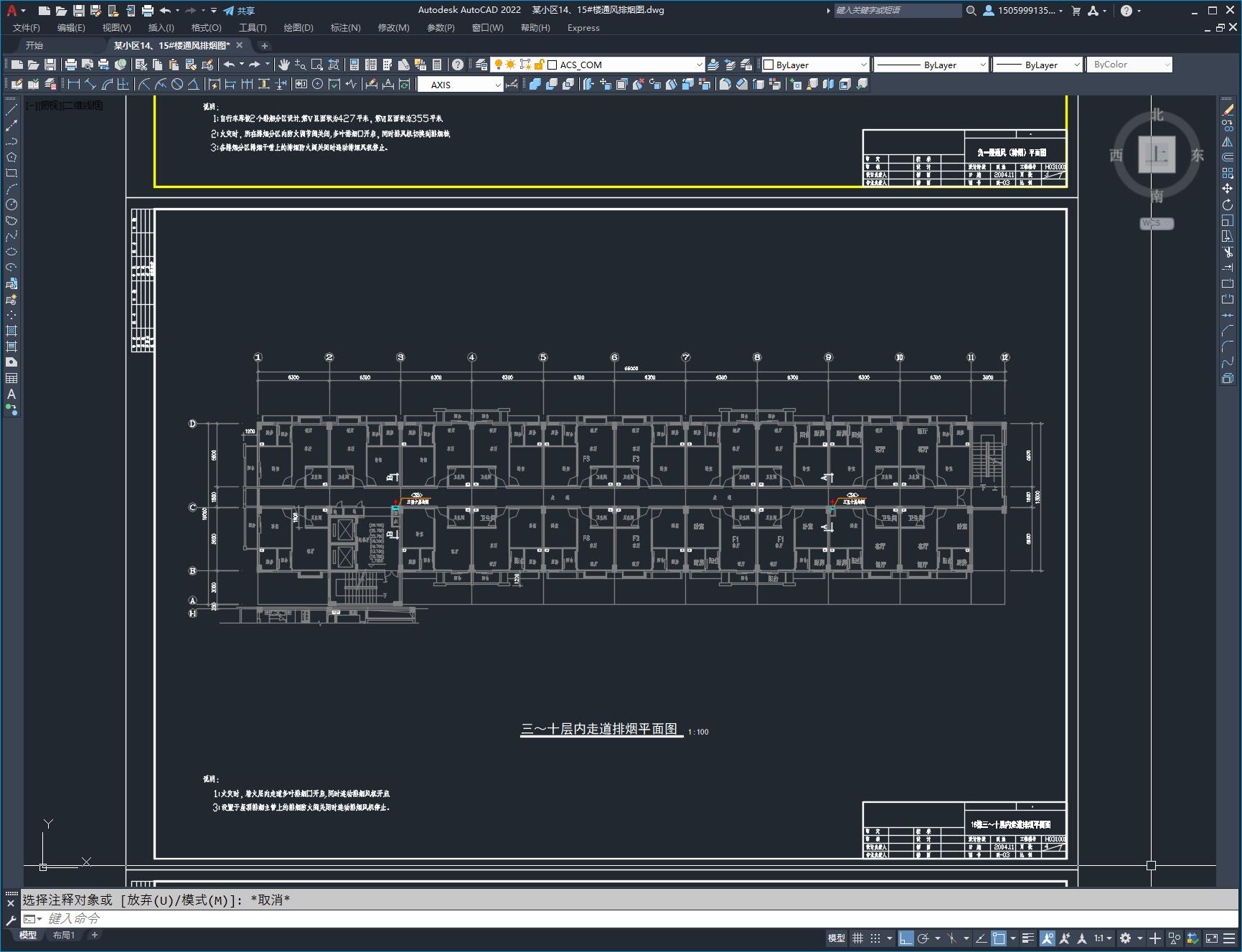

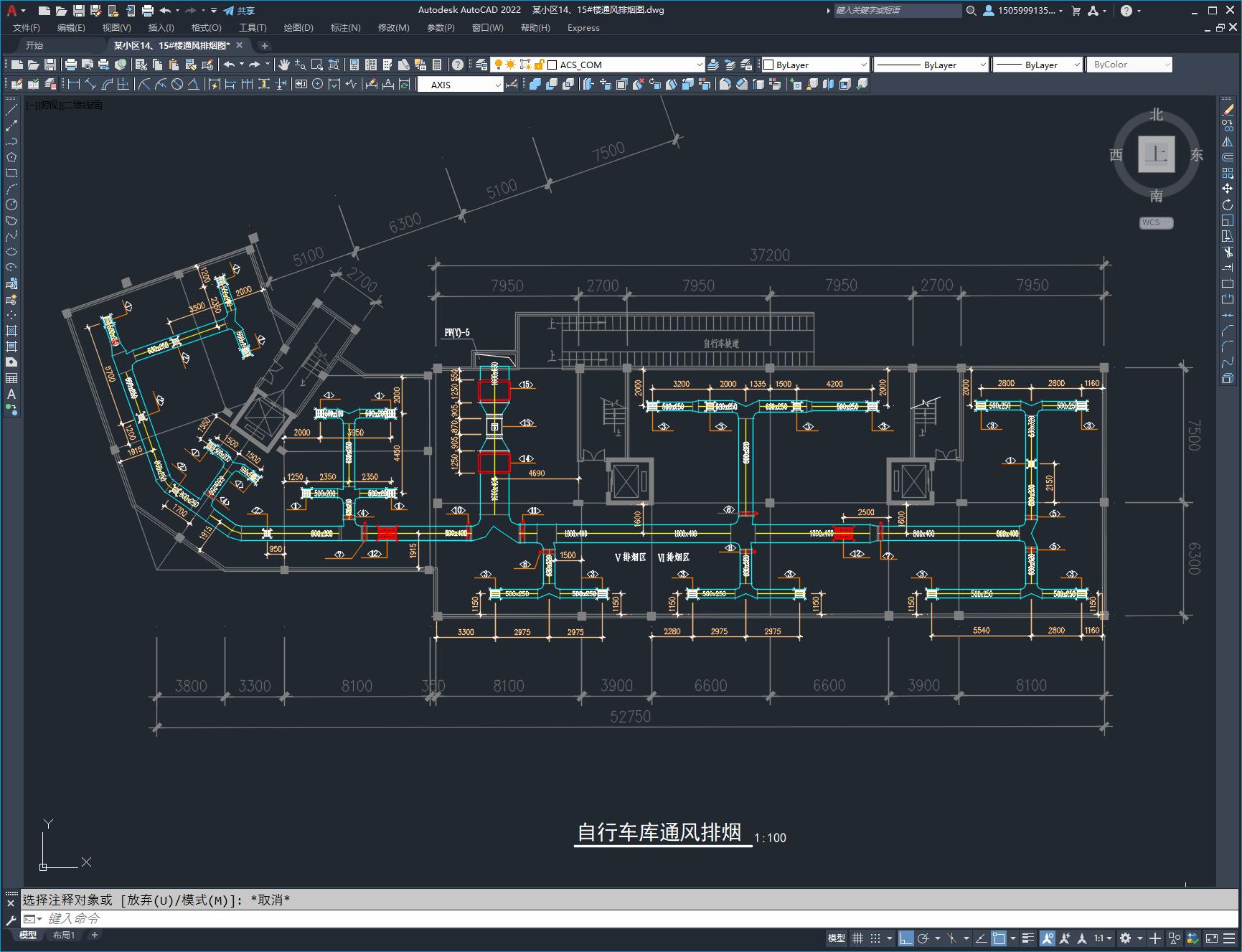

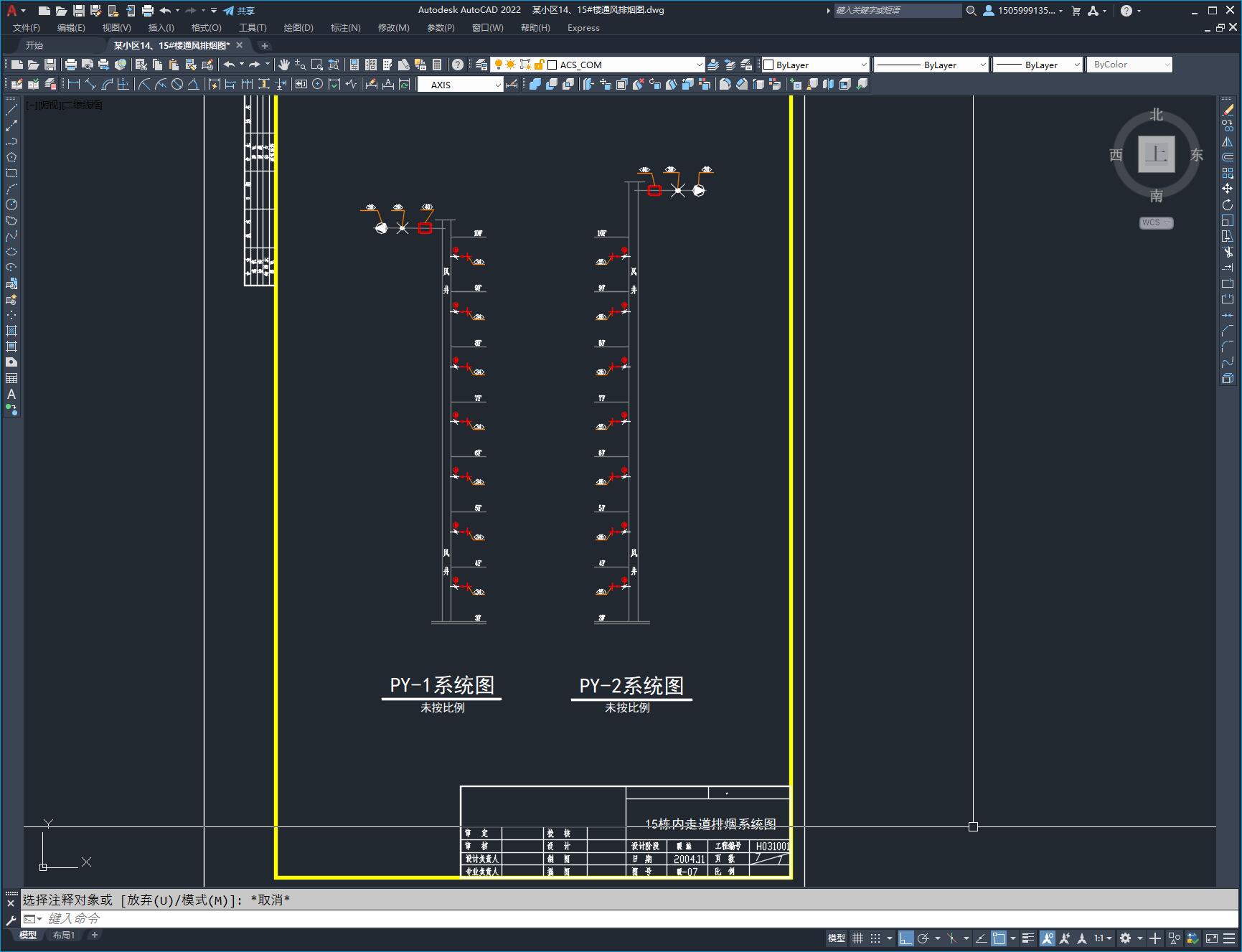

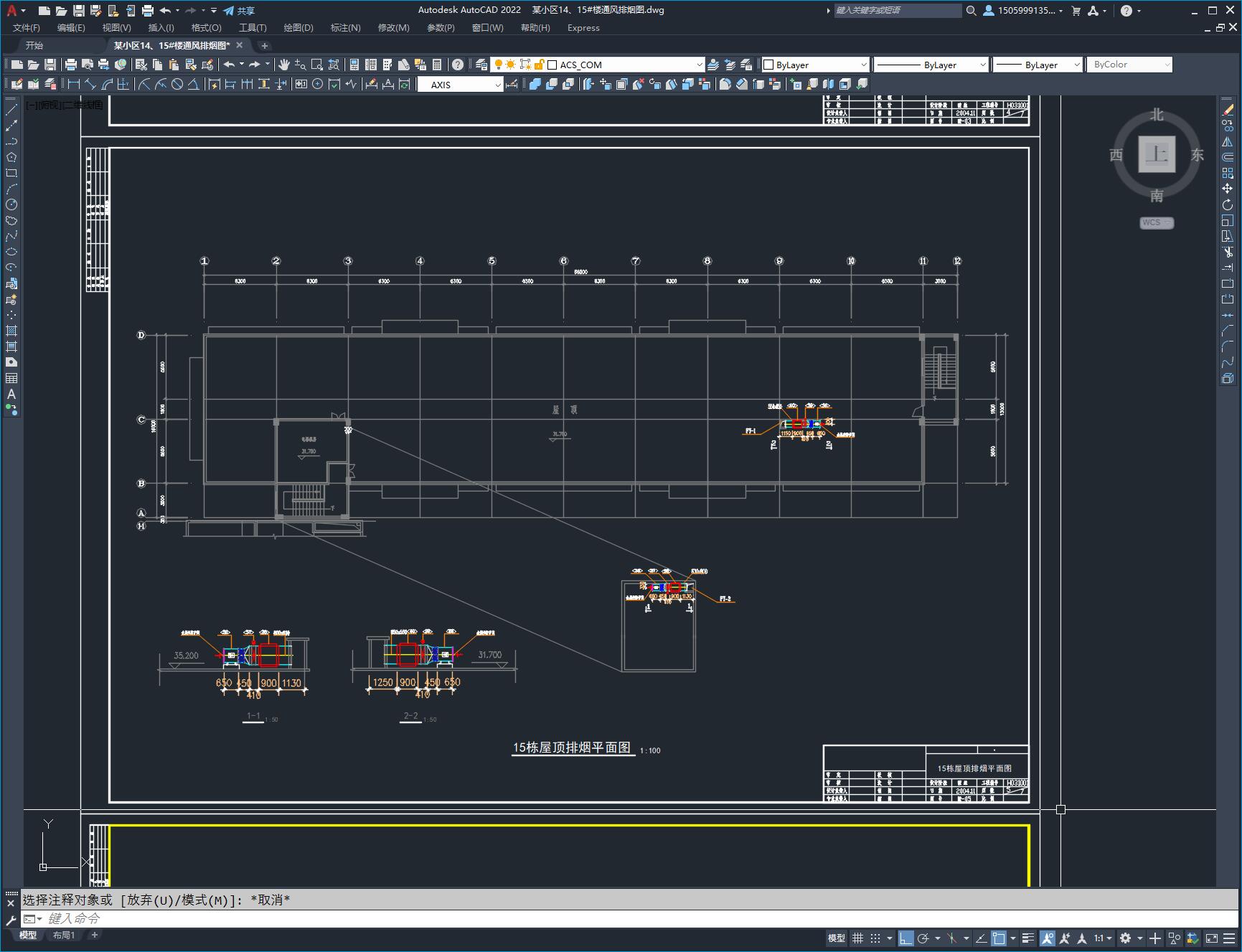

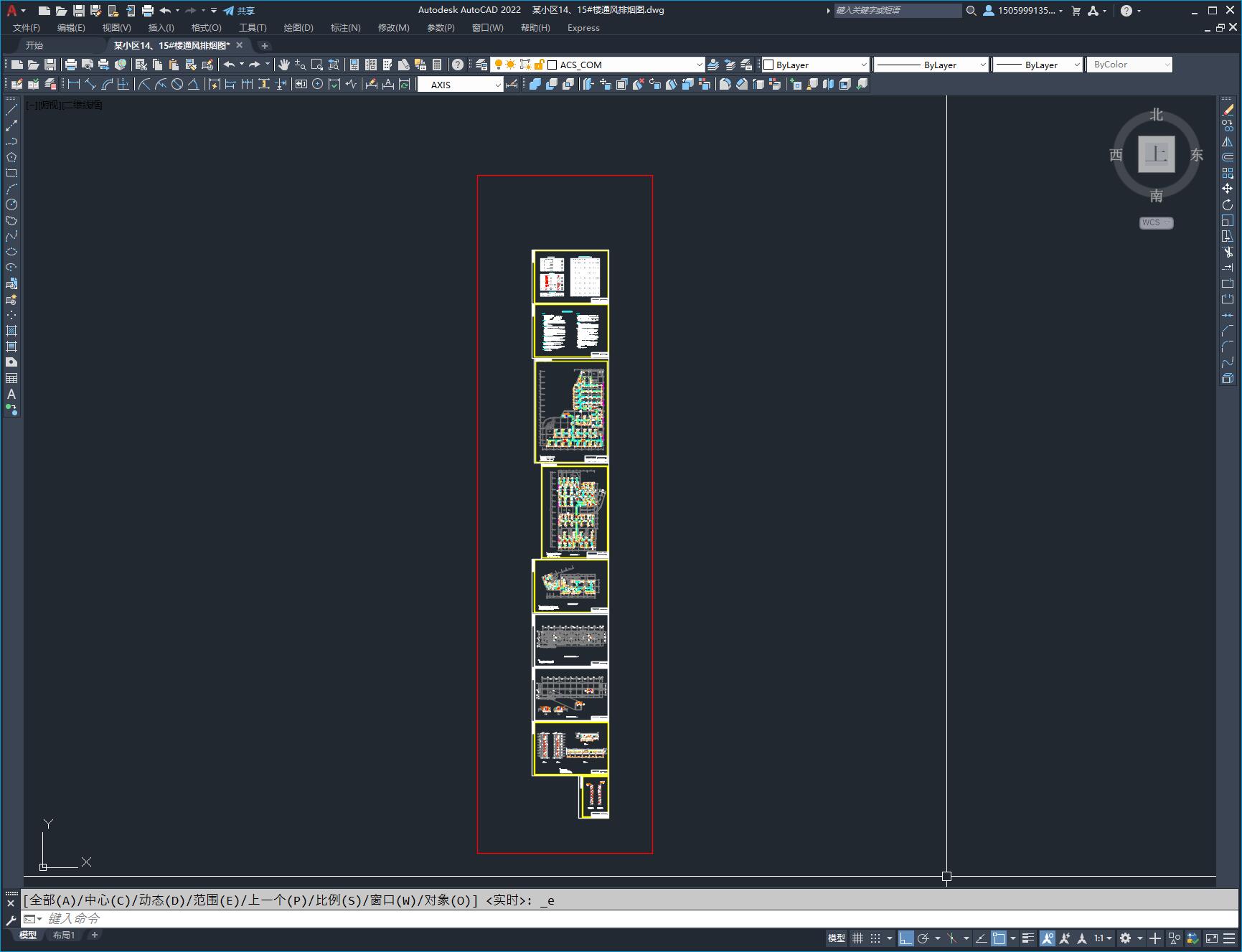

某小区14、15楼通风排烟图
图纸描述

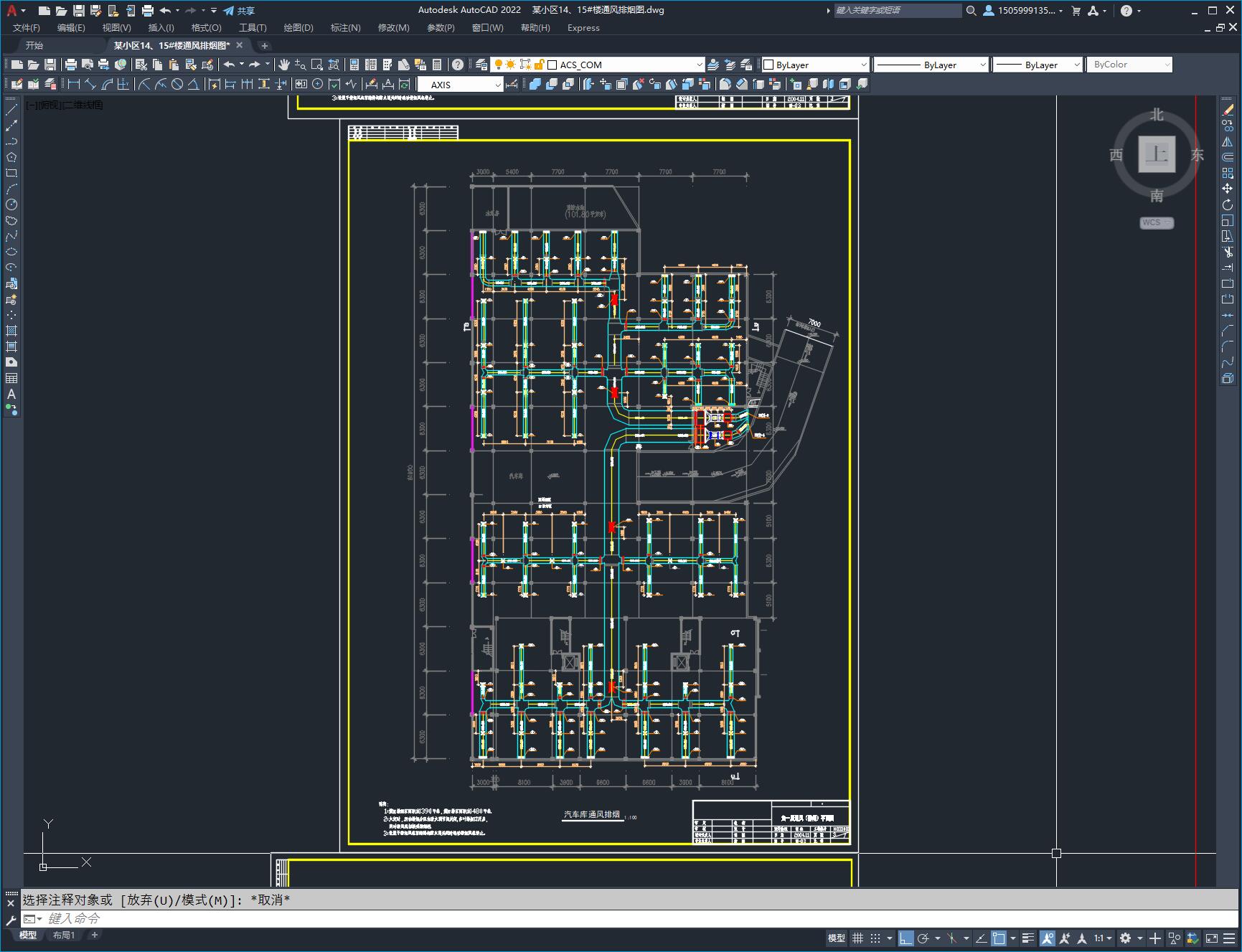

本工程为XXXX三期工程14#、15#楼。建筑总面积为 平米，建筑高度为31.7米，地上十层，一、二层为商铺，三至十层为住宅，地下一层为汽车、自行车库及设备用房，面积为7074.37平米，其中汽车库面积为6292.80平米，自行车库面积为781.57平米。本专业设计范围:负一层至十层的通风排烟系统设计。 防烟分区：汽车库部分按4个防烟分区、自行车库按2个防烟分区设计，分区详见负一层通风排烟平面图。通风：车库平时排风换气次数：不小于4次/h；火灾时排烟换气次数不小于6次/h计算。
下载需要100金币
立即下载 收藏
图纸信息
作者
乜流确
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某小区14、15楼通风排烟图.dwg | 1.49M |
