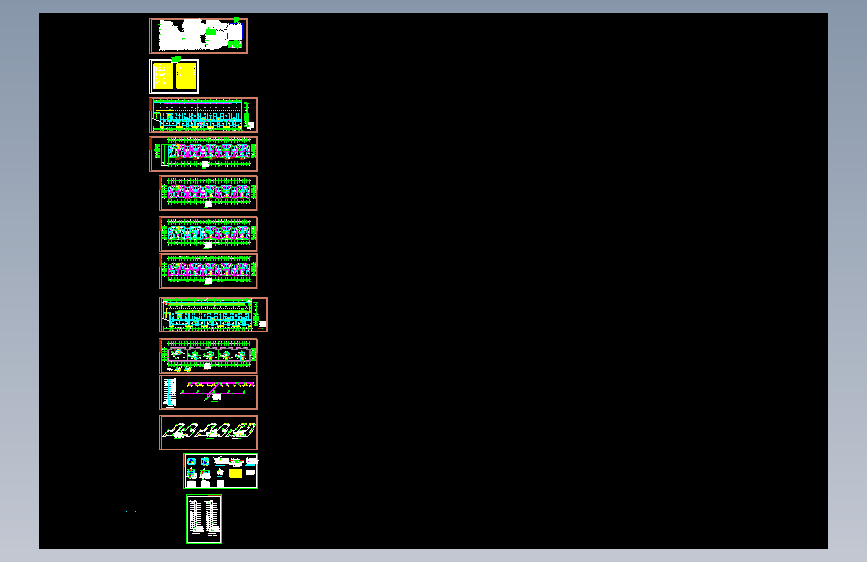

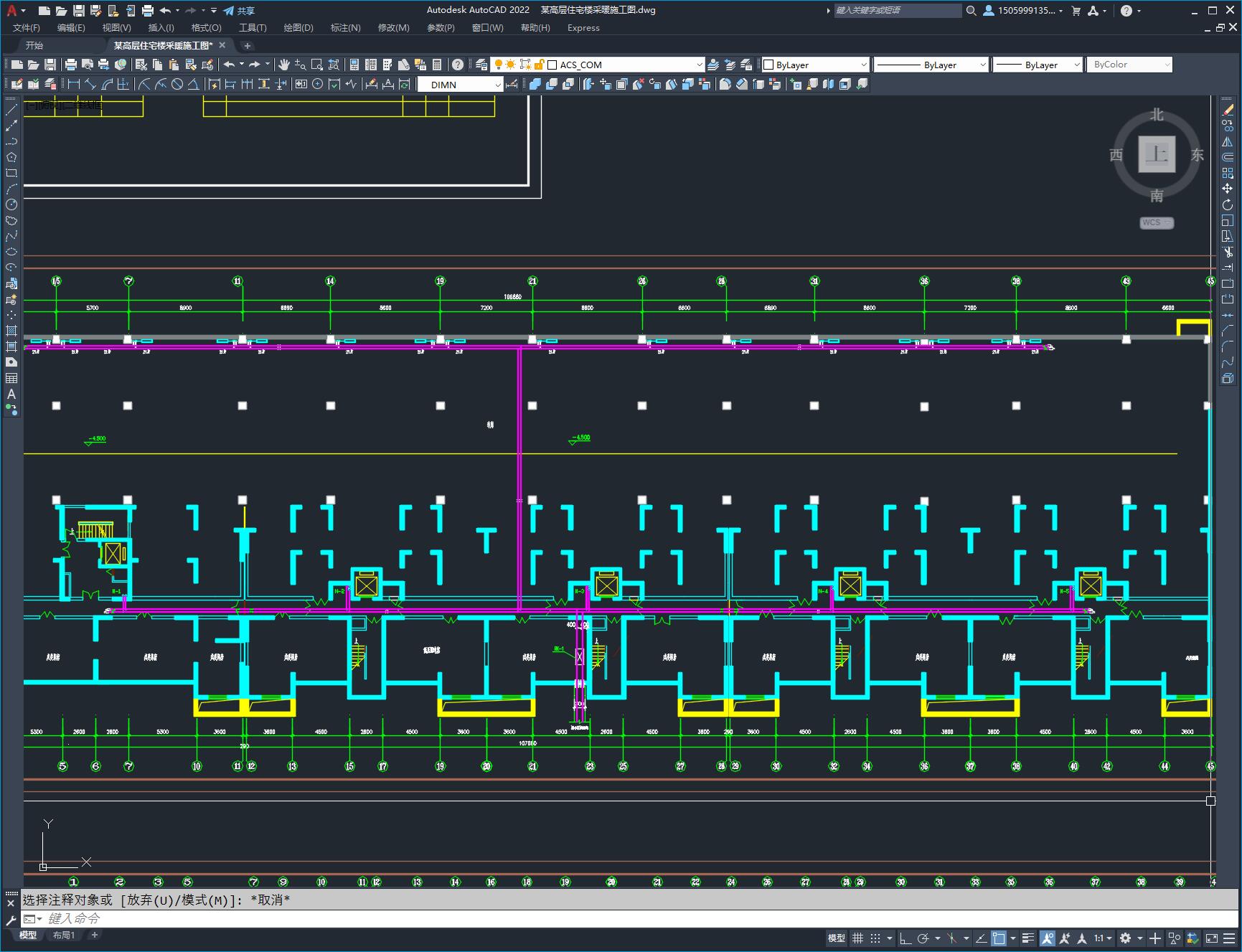

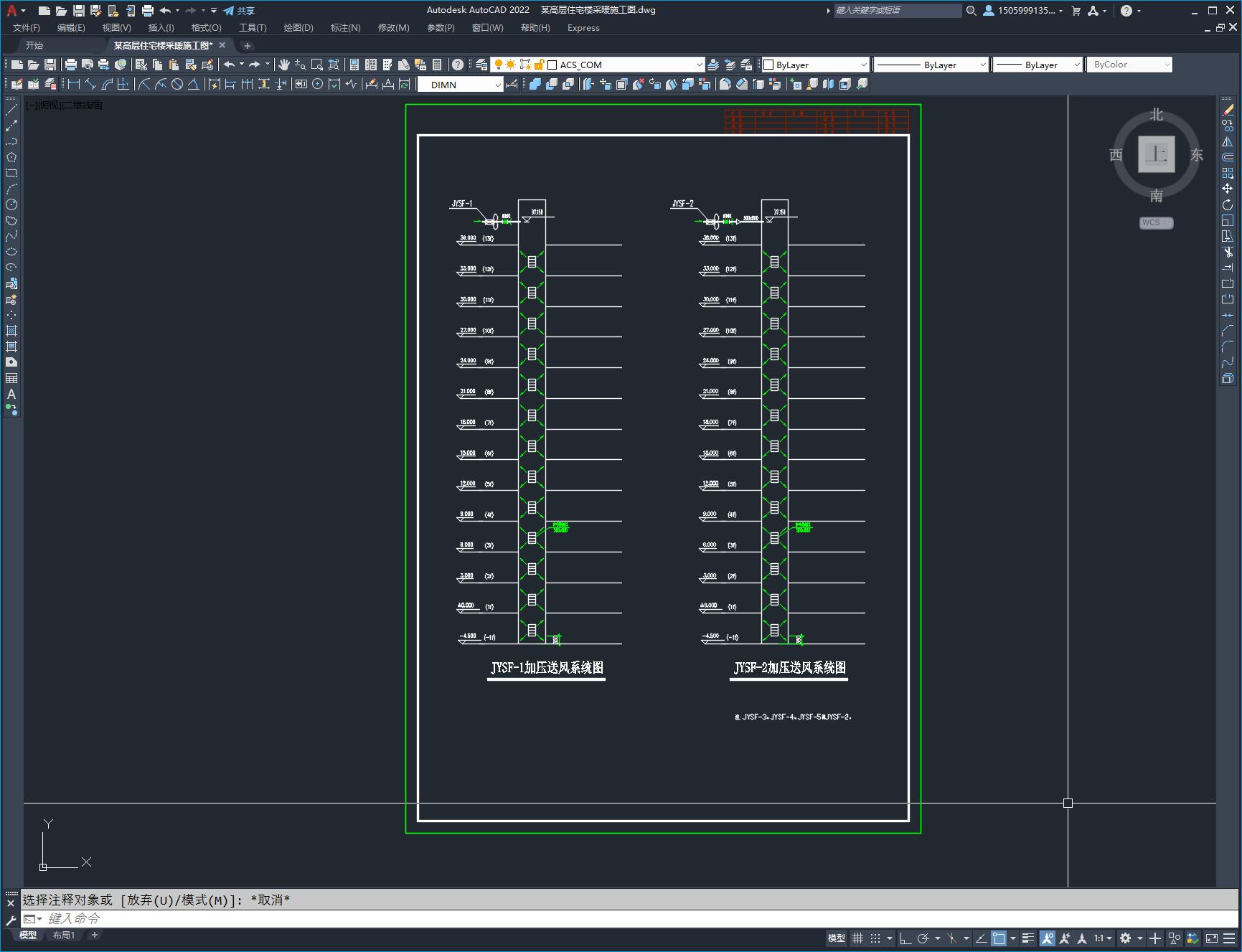

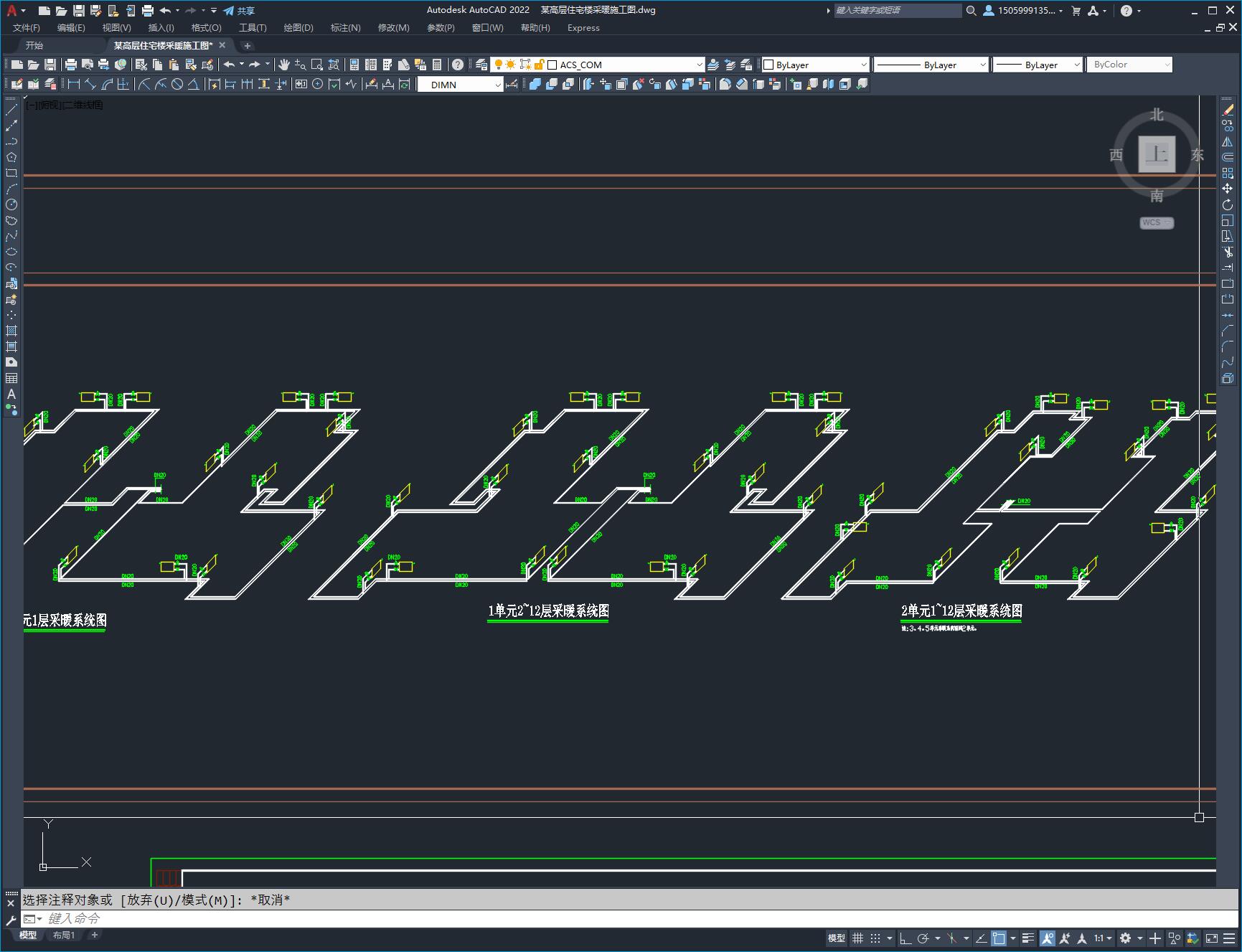

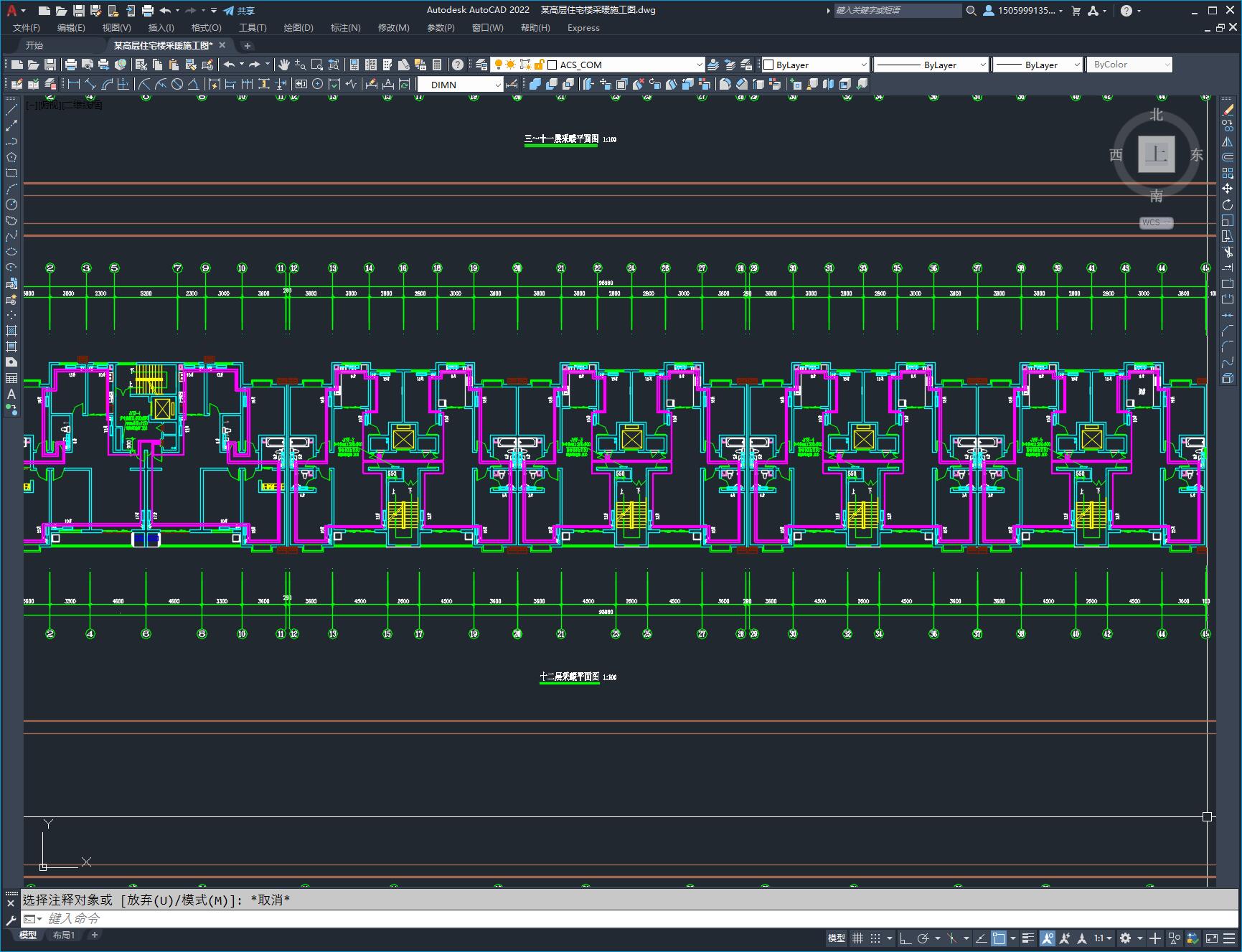

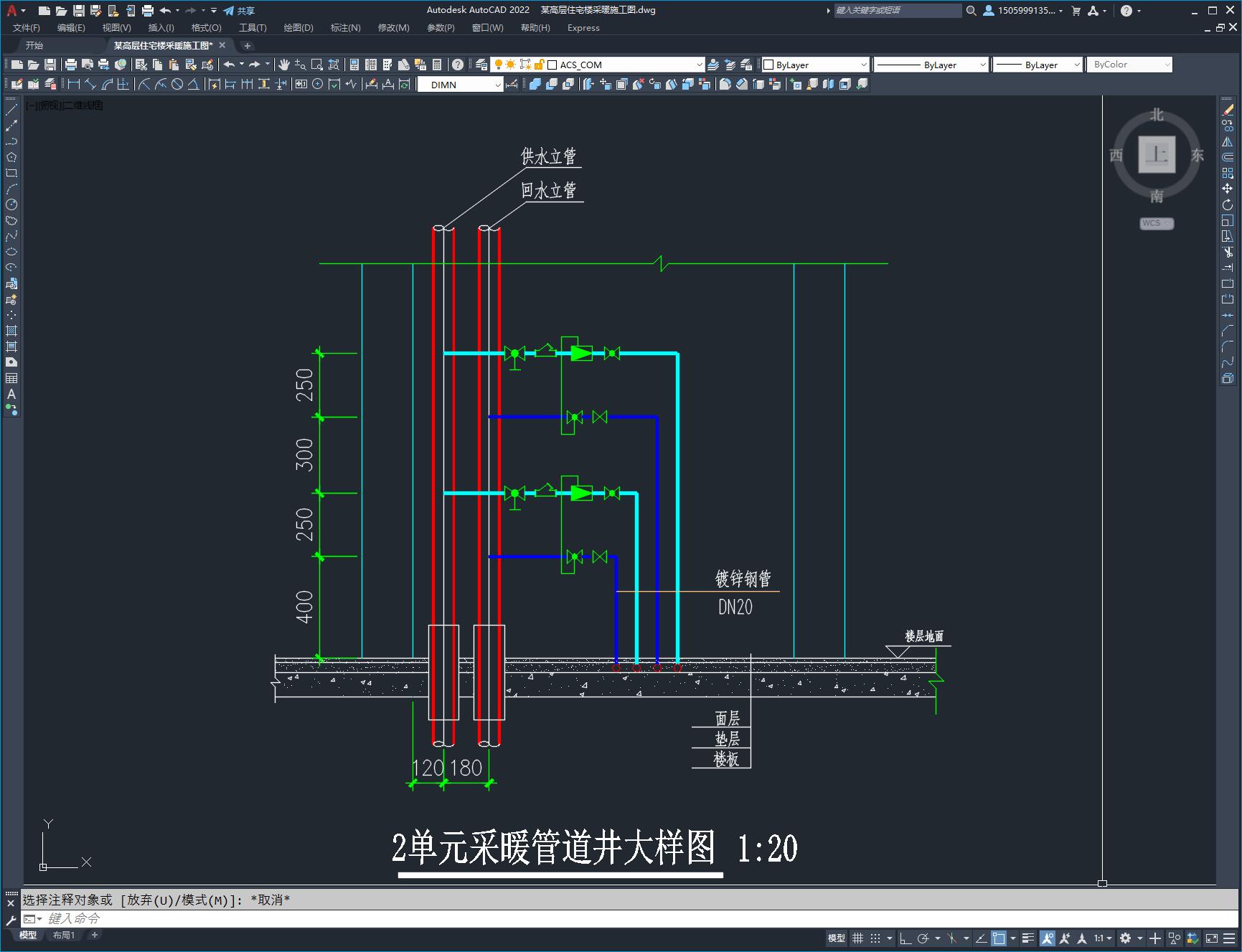

某高层住宅楼采暖施工图
图纸描述

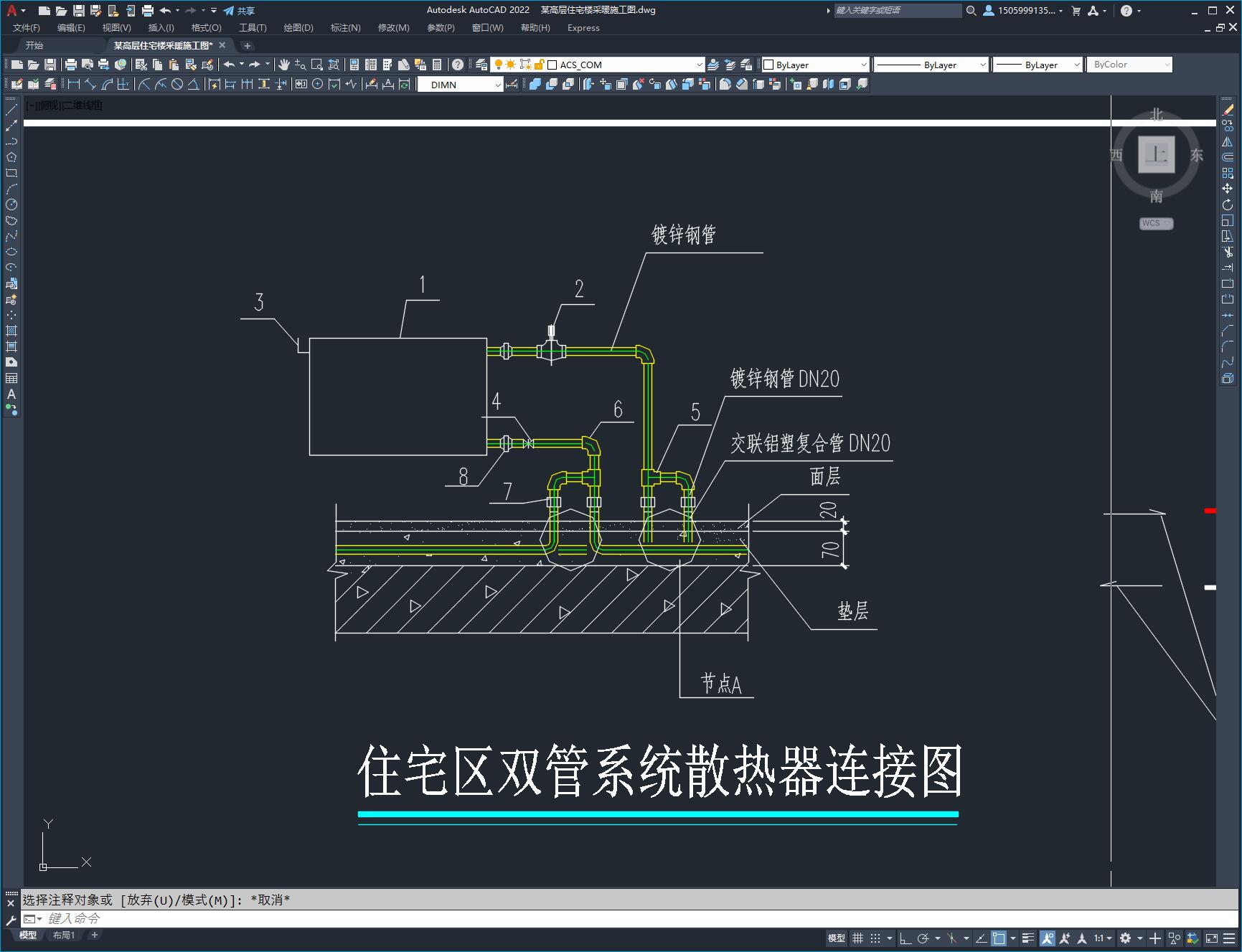

本工程采暖热水由市政热网经设于室外的换热站供给。市政热网供、回水温度为：95°C /70°C。 住宅采暖主系统为下供下回双管异程式系统。户内系统为下供下回双管同程式系统。每户设置热量表，实行分户计量。车库部分采用上供上回双管异程式系统。 本工程采用内腔无粘沙柱翼780型铸铁散热器。 防烟楼梯间采取自然排烟方式进行防烟.
下载需要75金币
立即下载 收藏
图纸信息
作者
殷至
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某高层住宅楼采暖施工图.dwg | 2.60M |
