某大型超市空调设计图
图纸描述

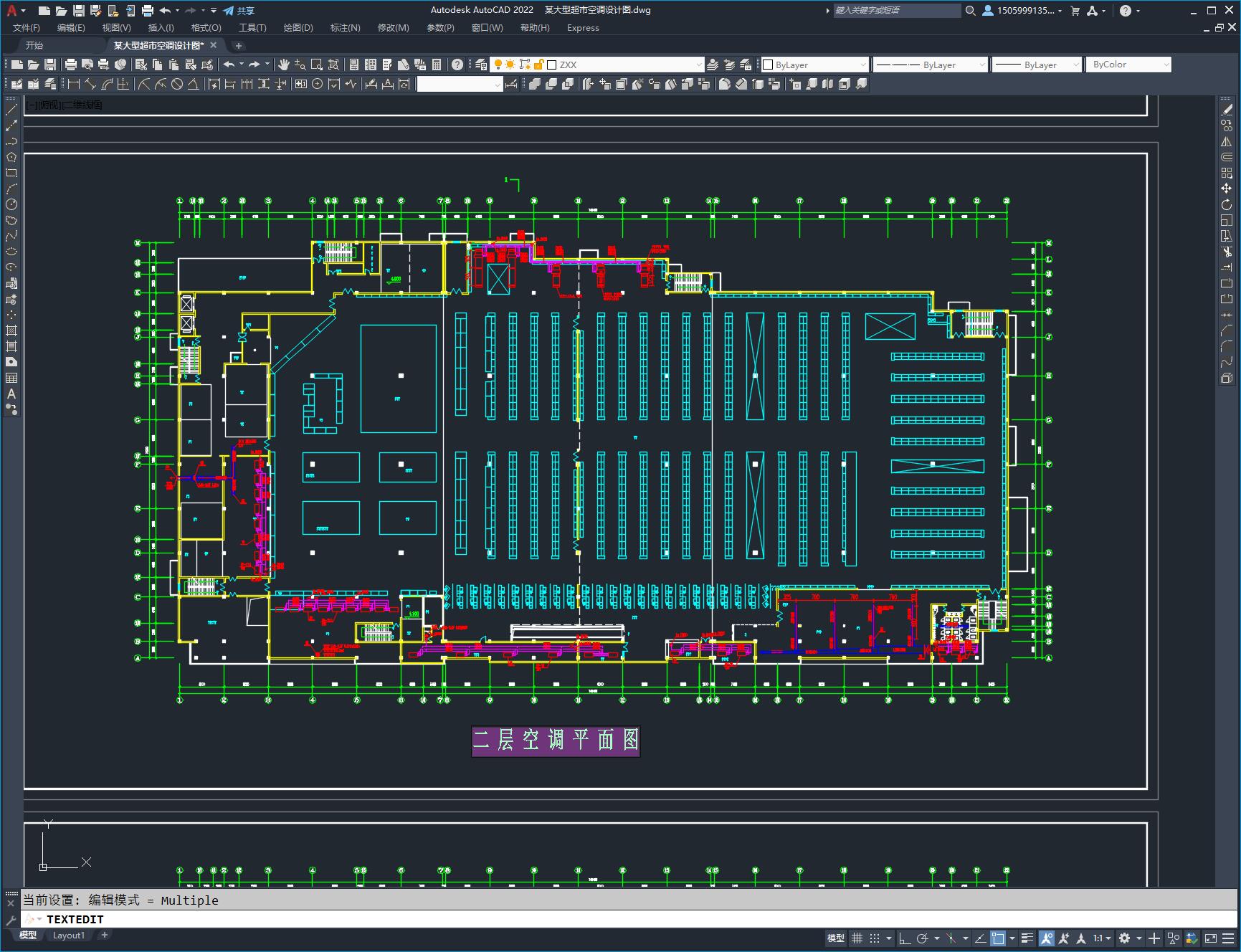

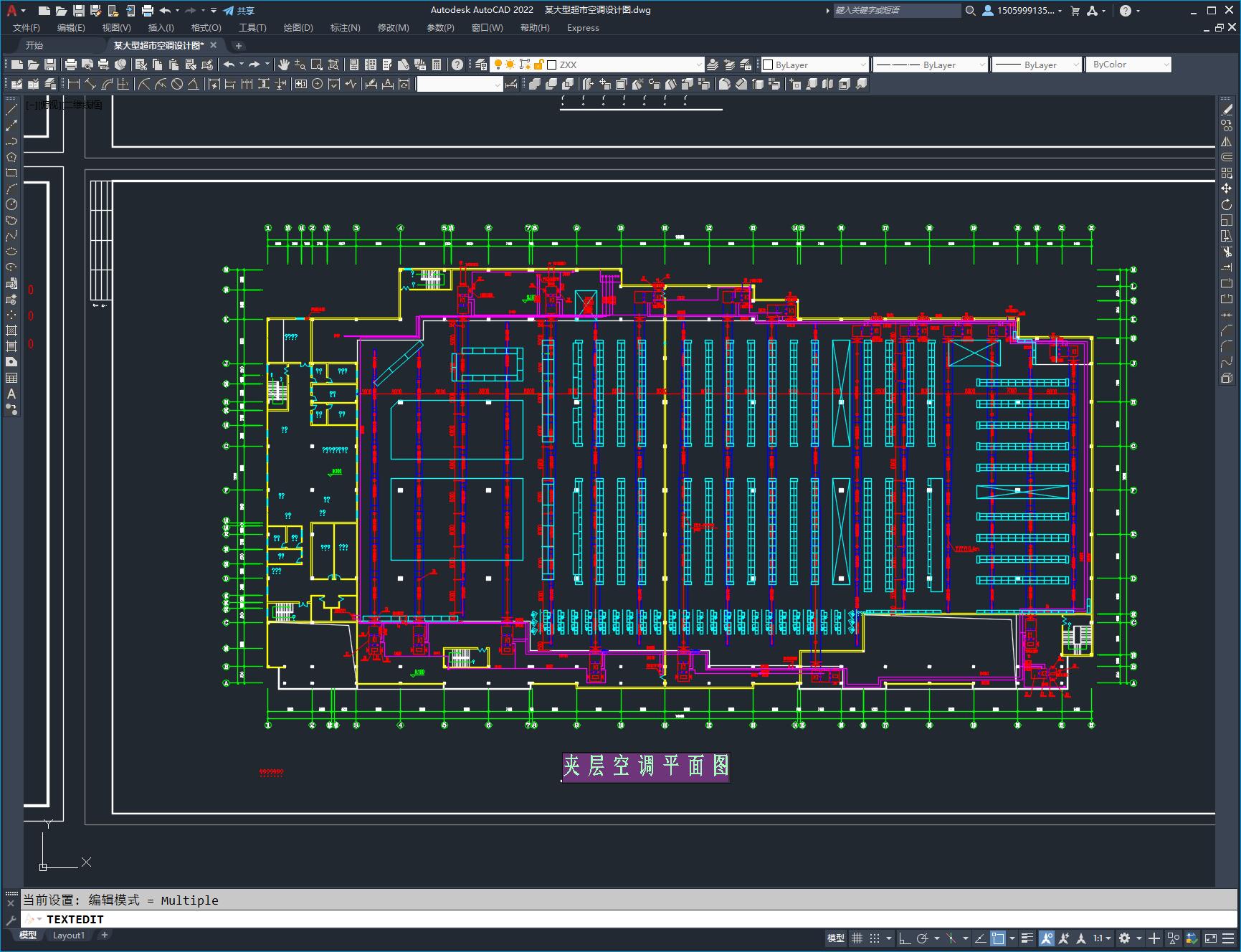

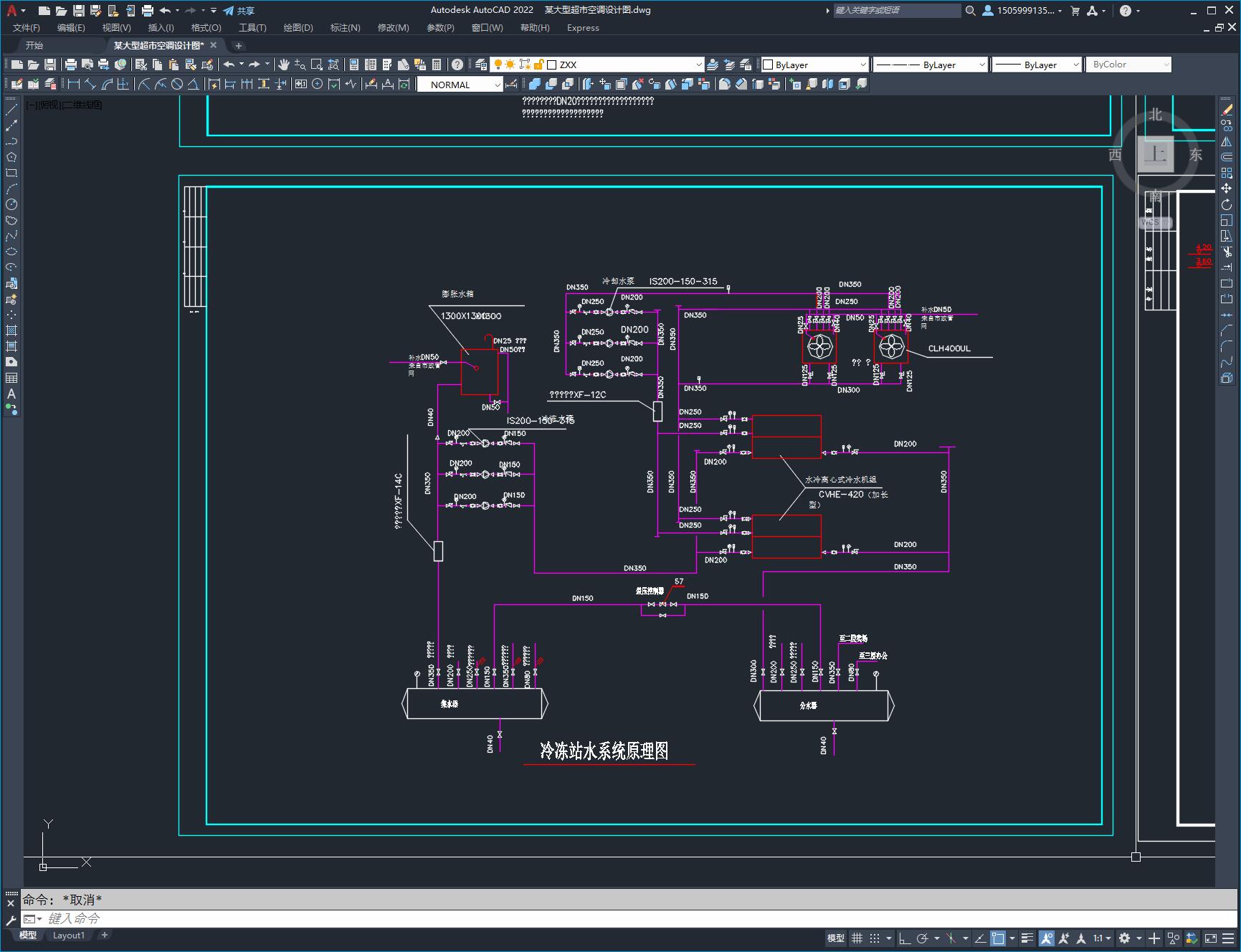

本工程为某大型仓储式超市，总建筑面积为24000m ;其中空调面积约14800m 。 夏季冷源选用两台CVHE-420水冷离心机组，总供冷量为：300X10 Kcal/h。冬季选用DBJ100P中央热水器一台，总供热量100×10 Kcal/h。 一层商品街空调选用7台2.0×10 m /h柜式空调器，二层大卖场空调选用17台2×10 m /h和1台1.2×10 m /h柜式空调器，采用全空气低速送风系统。
下载需要90金币
立即下载 收藏
图纸信息
作者
WX_203001
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某大型超市空调设计图.dwg | 908.69K |
