S-47bohmHB11斯特林模型图纸 AutoCAD设计 dwg格式
图纸描述
S-47bohmHB11斯特林模型图纸 AutoCAD设计 dwg格式图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小1.63M，共计21个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
韶谴
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

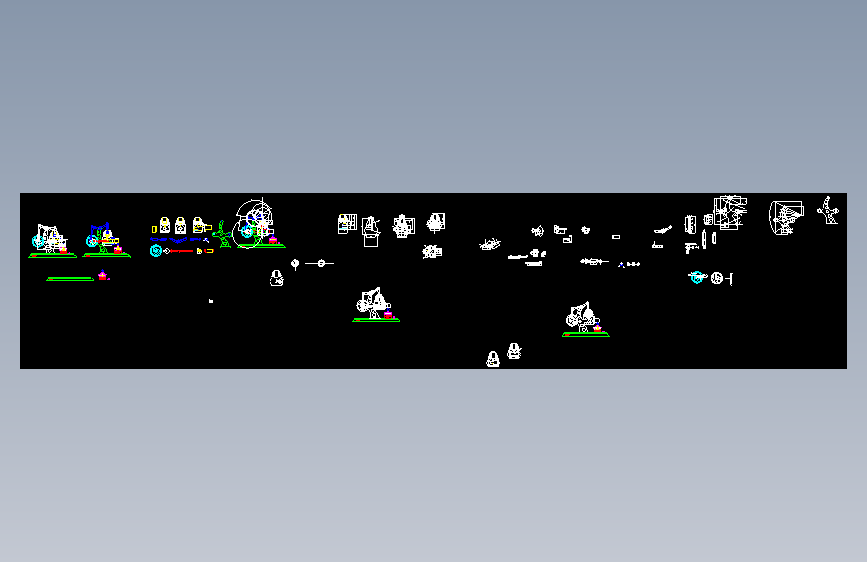

| 1 |  Drawing3.dwg | 320.79K |
| 2 | 动力活塞.dwg | 54.57K |
| 3 | 动力活塞短连杆.dwg | 32.43K |
| 4 | 动力活塞缸套.dwg | 36.68K |
| 5 | 动力活塞长连杆.dwg | 34.87K |
| 6 | 底座.dwg | 26.09K |
| 7 | 摇臂.dwg | 38.59K |
| 8 | 摇臂旋转轴.dwg | 34.43K |
| 9 | 摇臂轴承座.dwg | 29.96K |

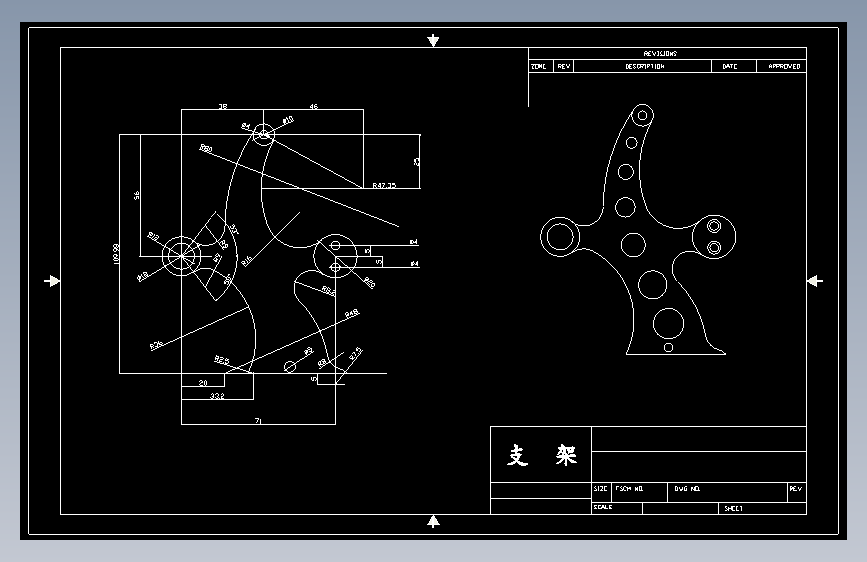

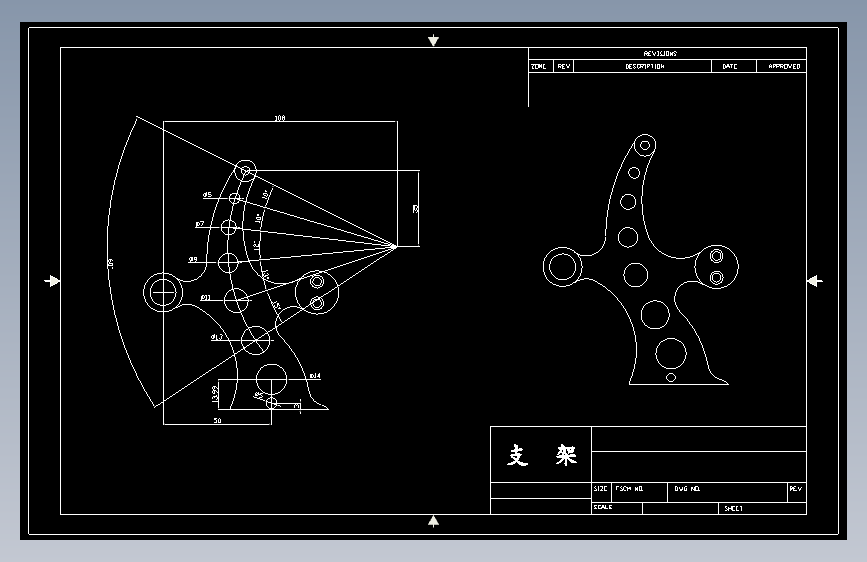

| 10 | 支架-1.dwg | 93.42K |
| 11 | 支架-2.dwg | 78.55K |
| 12 | 支架-3.dwg | 29.84K |
| 13 | 曲轴.dwg | 36.62K |
| 14 | 曲轴轴承座.dwg | 31.02K |
| 15 | 热缸.dwg | 34.18K |

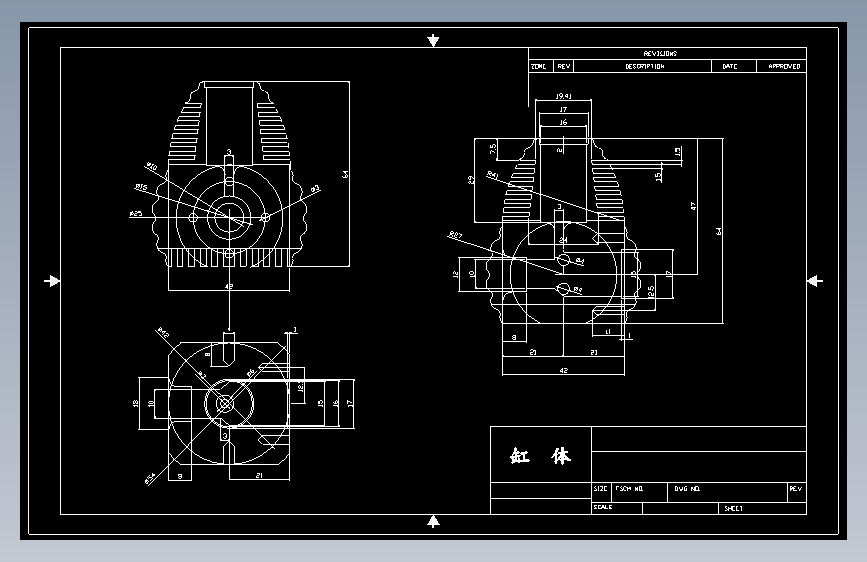

| 16 | 缸体.dwg | 79.14K |
| 17 | 连杆销轴承.dwg | 59.94K |
| 18 | 配气活塞.dwg | 31.18K |
| 19 | 配气活塞连杆组.dwg | 58.07K |

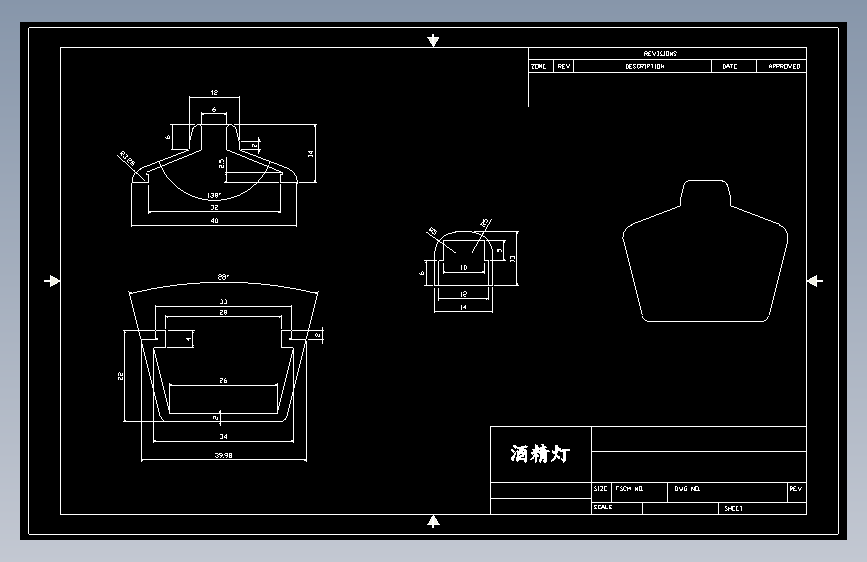

| 20 | 酒精灯.dwg | 68.60K |
| 21 | 飞轮.dwg | 41.50K |
