冻结间的共设2间，冻结间的房间温度为-33℃进货温度为10℃，出货温度-15℃，制冷设备为冷风机及排管。冻结间每次进货量为5.0 吨，冻结时间为 6~8小时; 原料冷库及成品冷库共3间，冷库房间温度为-20℃，贮藏容量为1500吨，，每日最大进货量为30吨，进货温度为 -10℃，经24小时货物温度降至 -18℃，制冷设备为顶排管。 本工程采用氨为制冷系统的制冷工质，制冷压缩机选用烟台冰轮公司制造的制冷压缩机组采用一台8AS-12.5,一台S8-12.5压缩机制冷循环。
某食品冷库氨制冷系统施工图

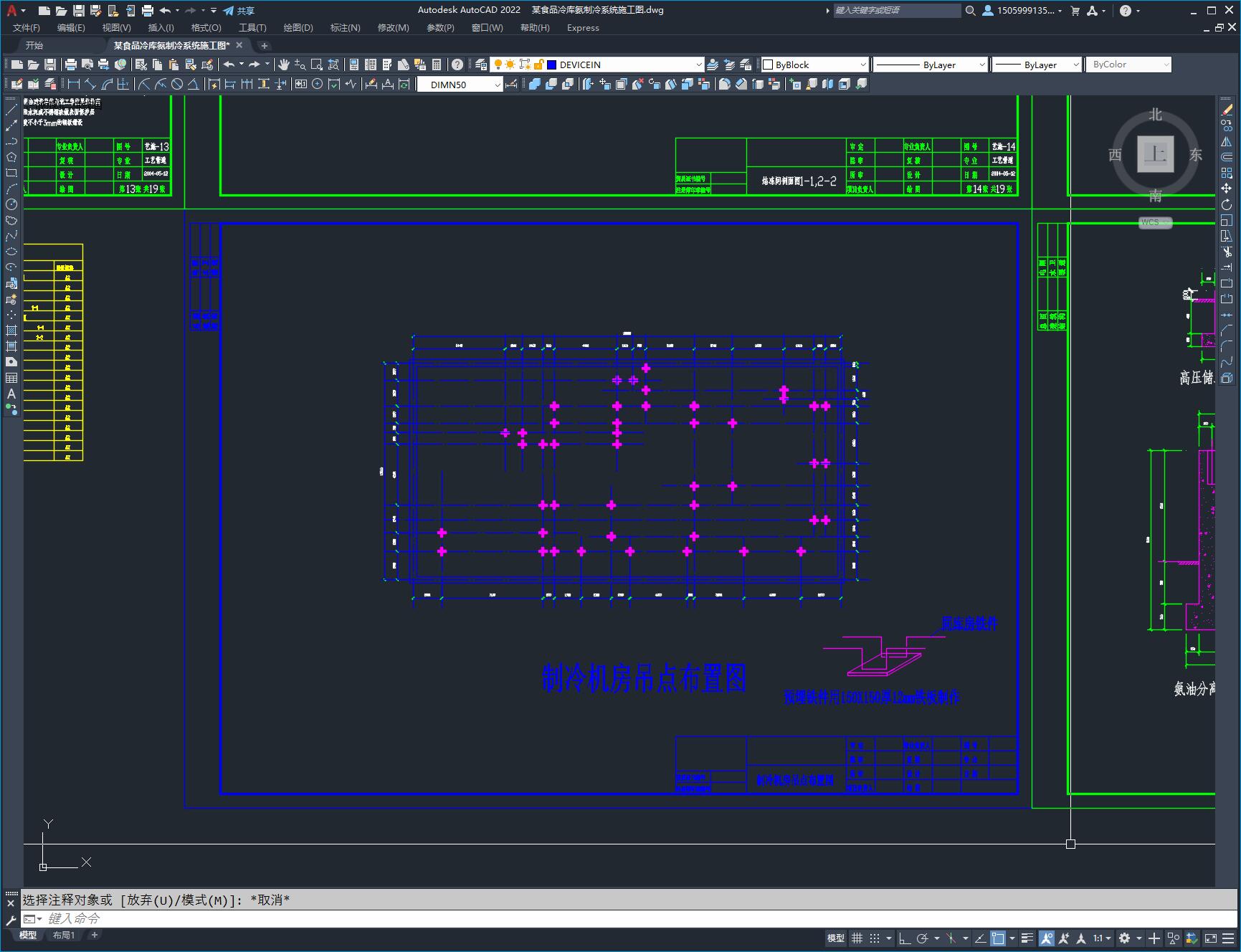

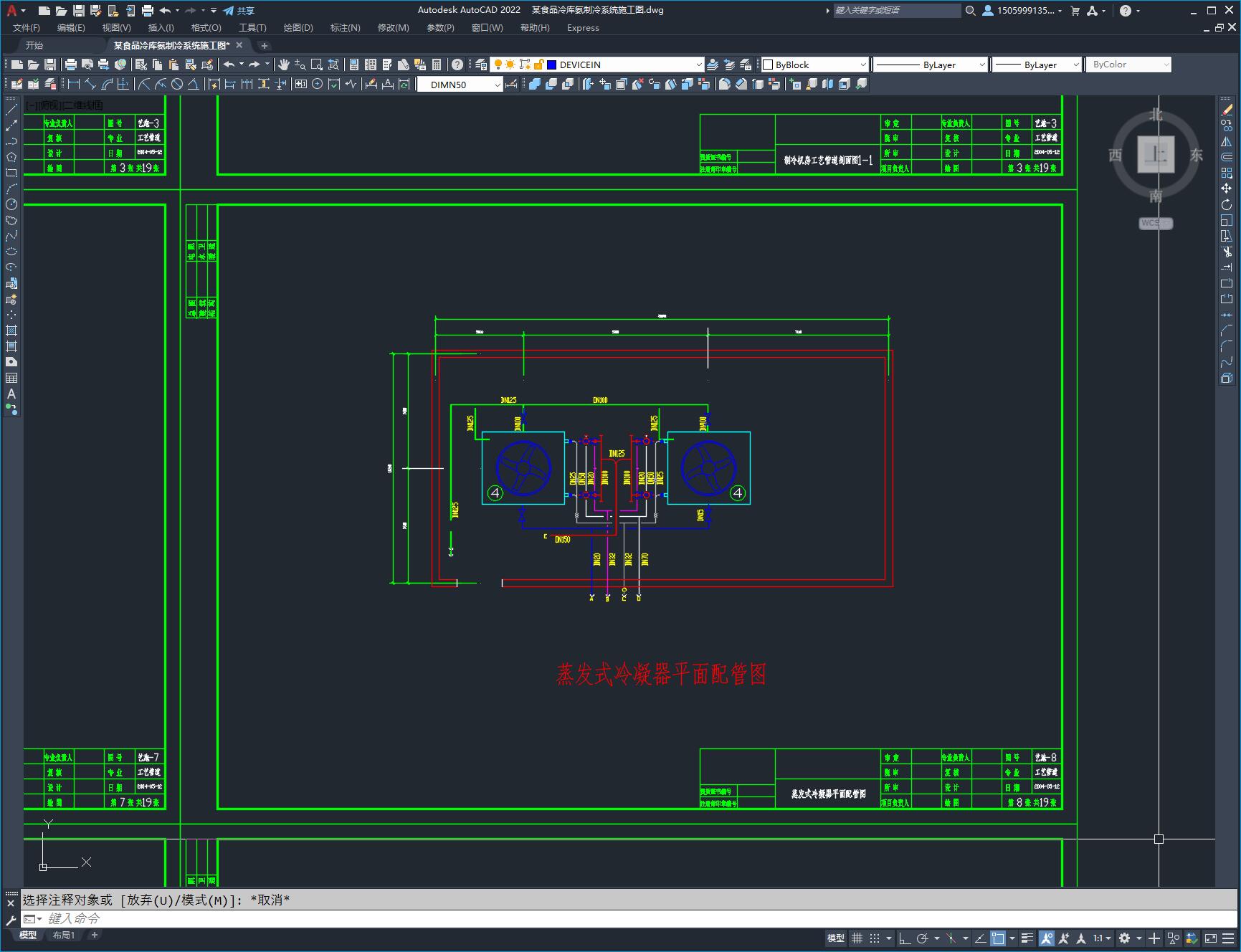

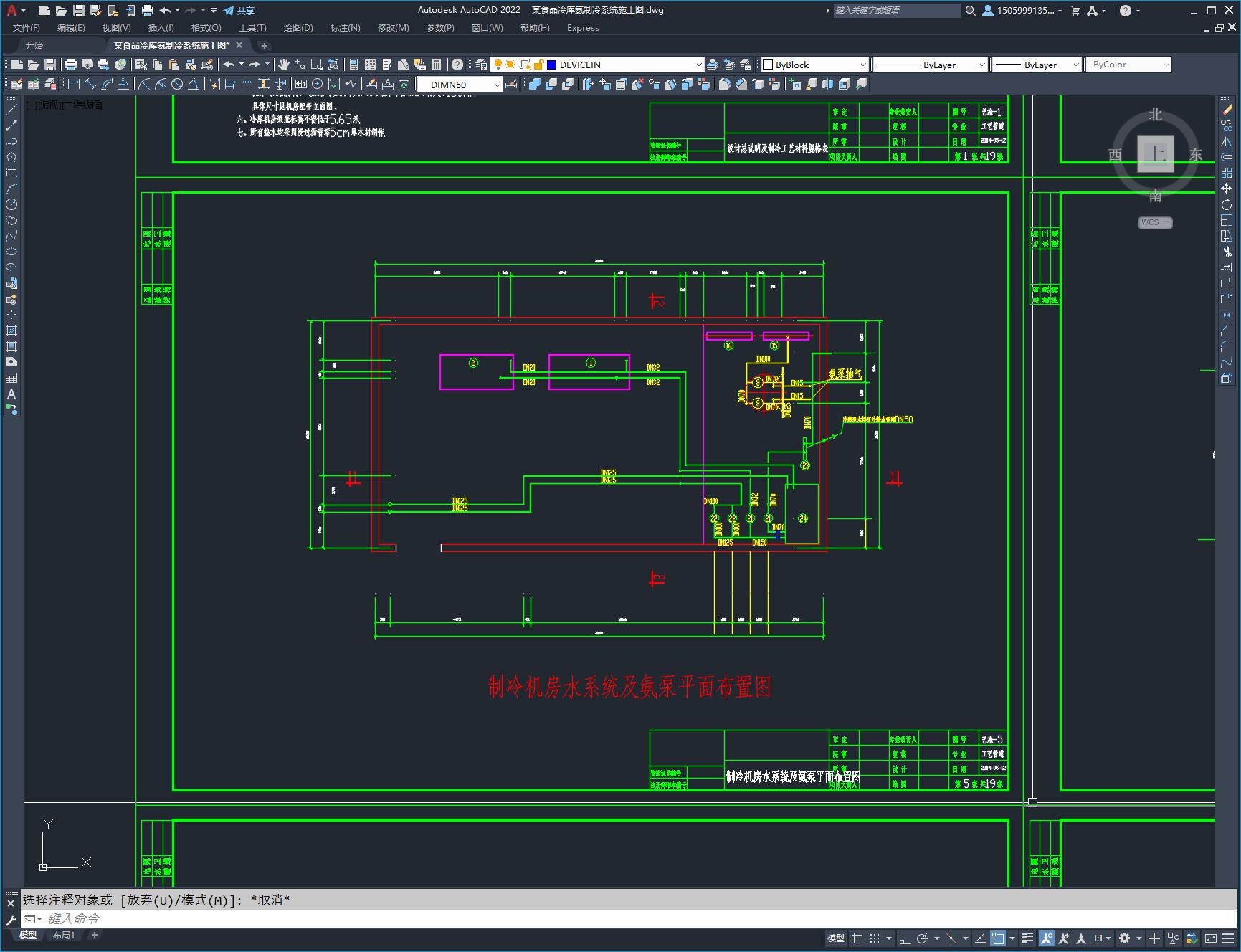

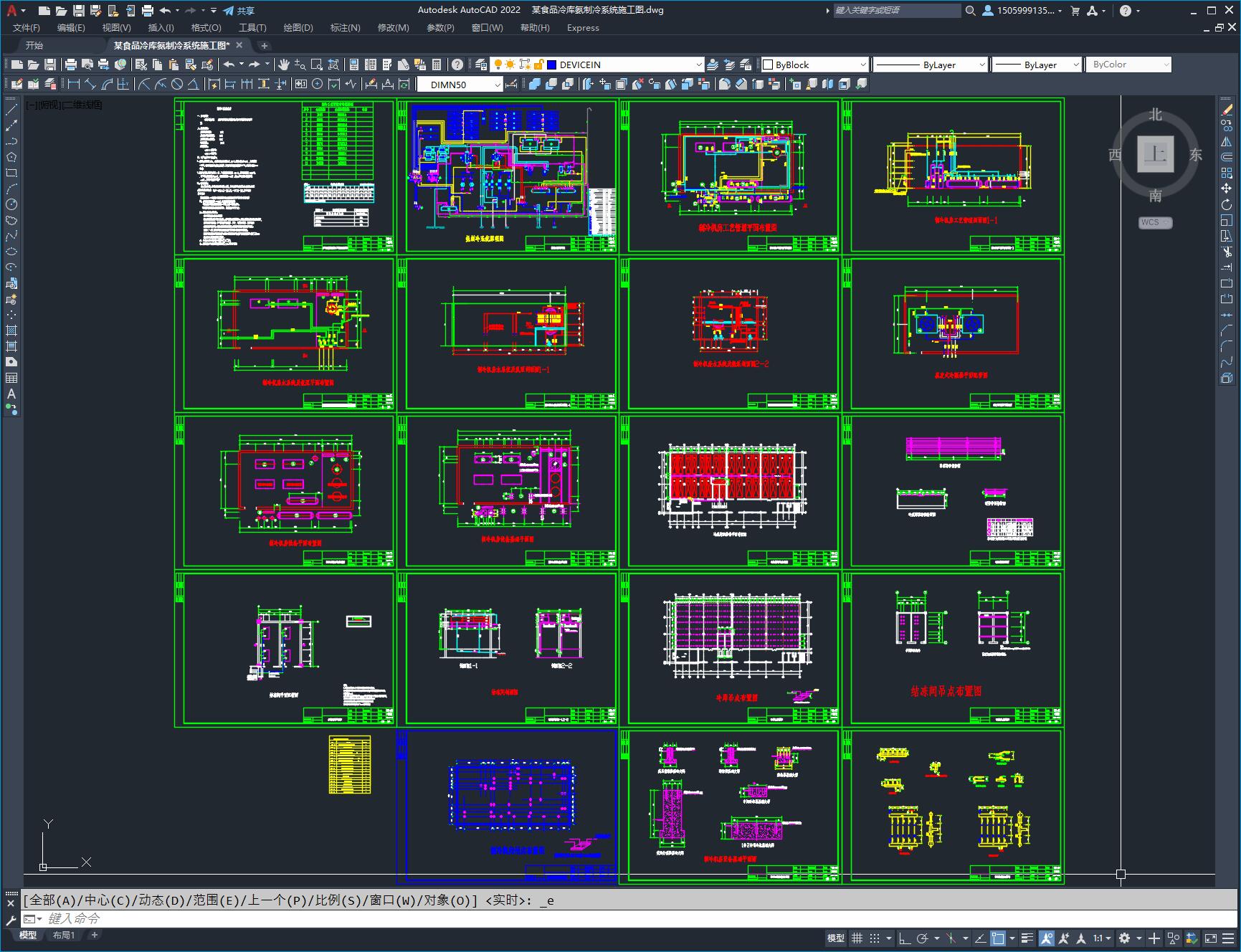

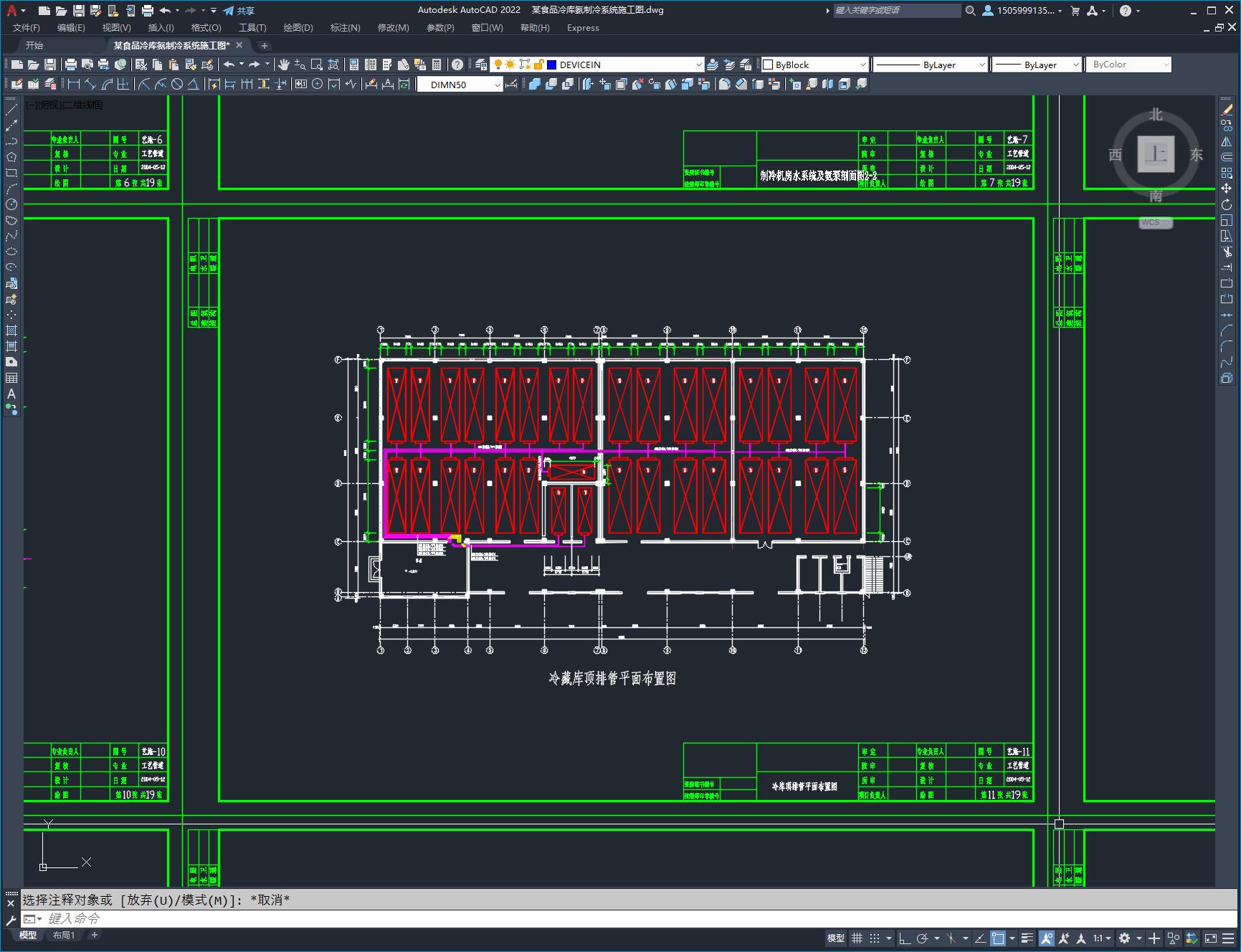

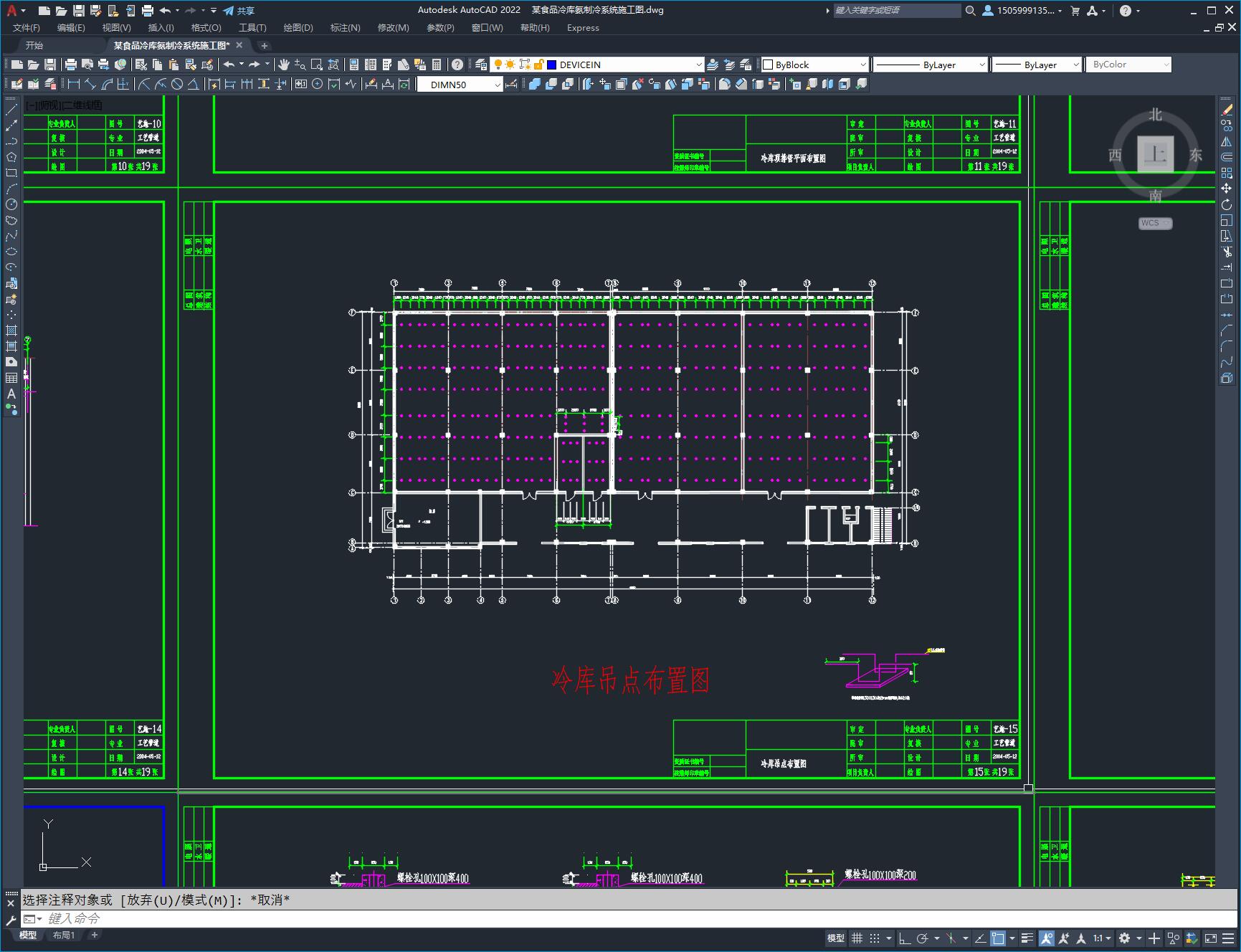

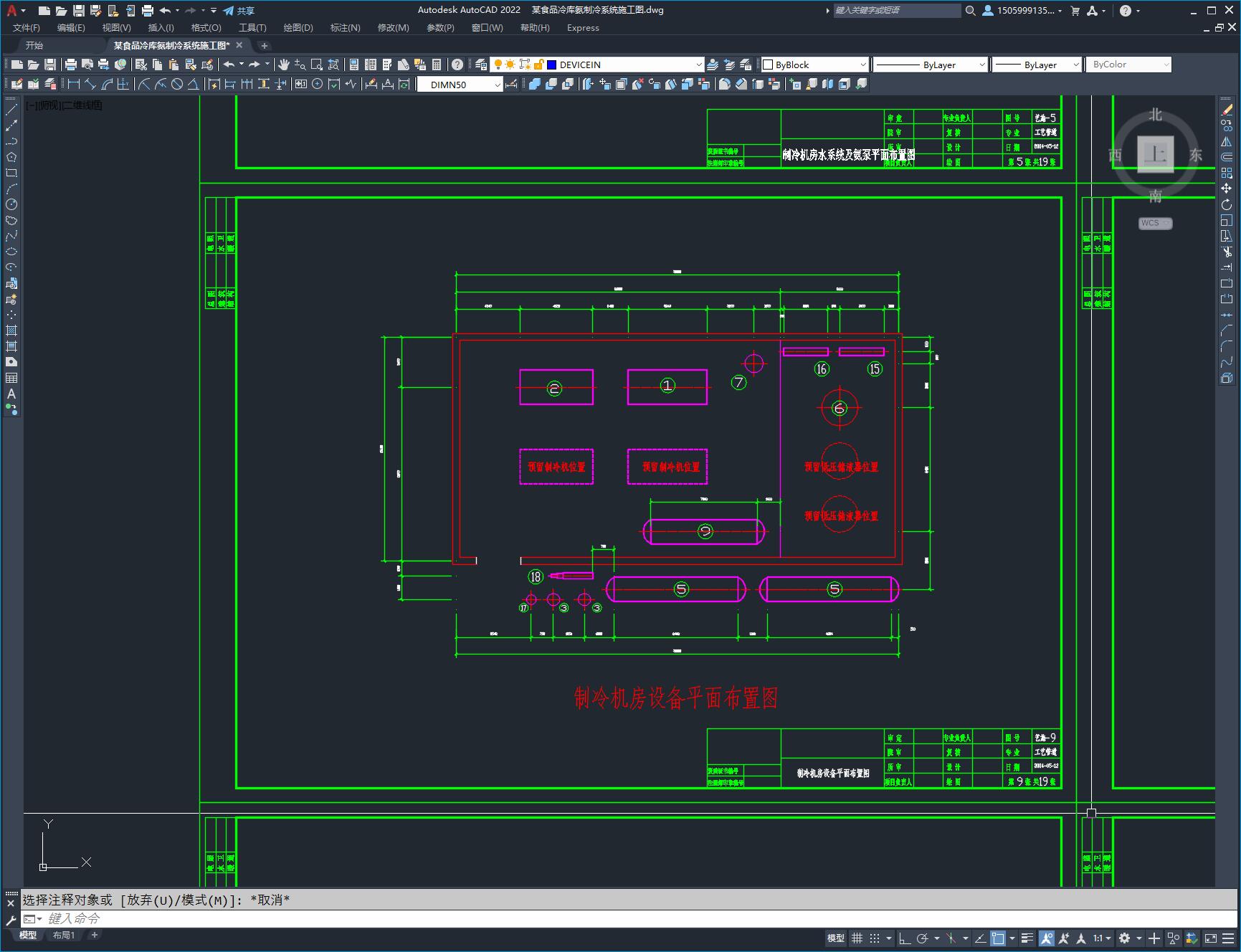

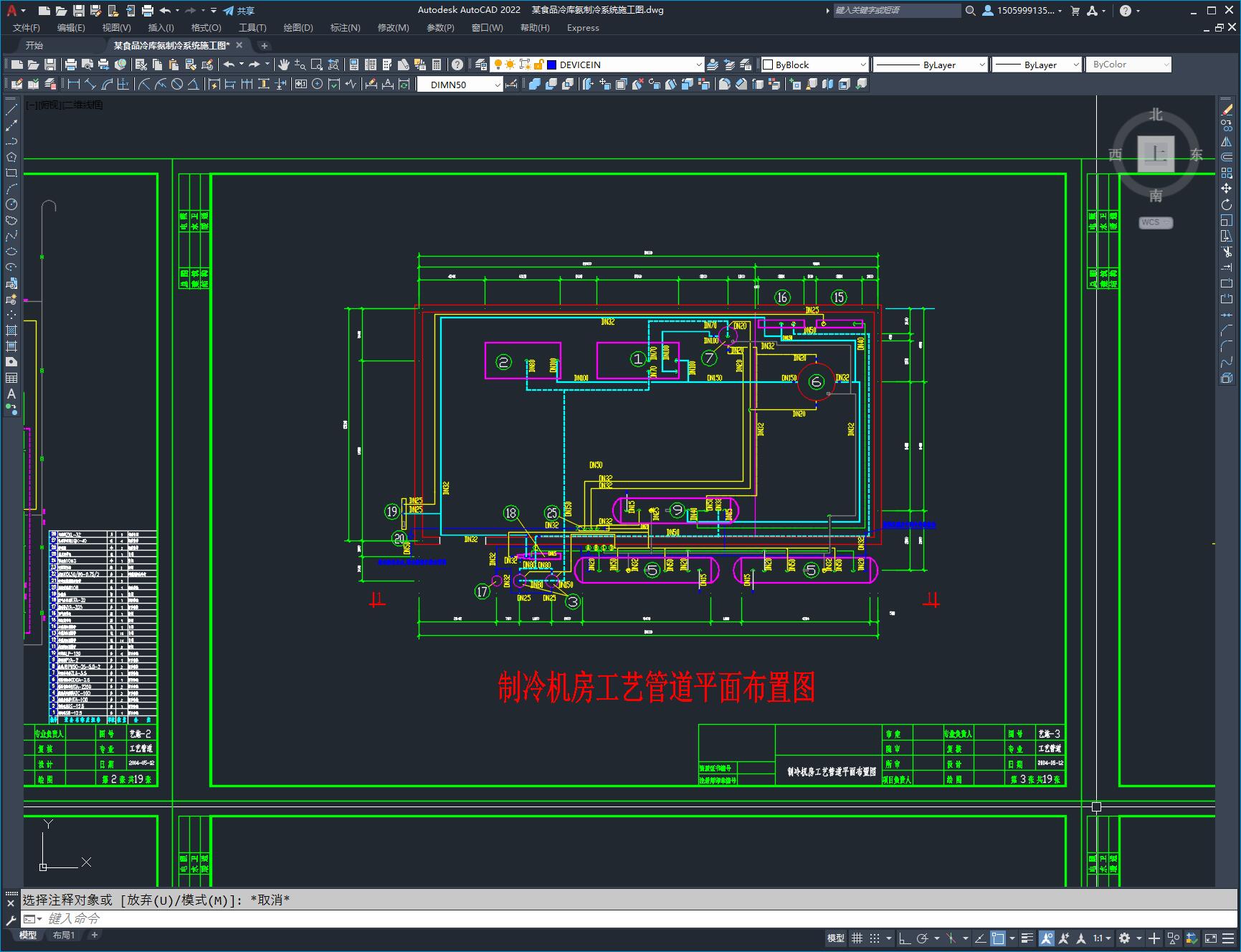

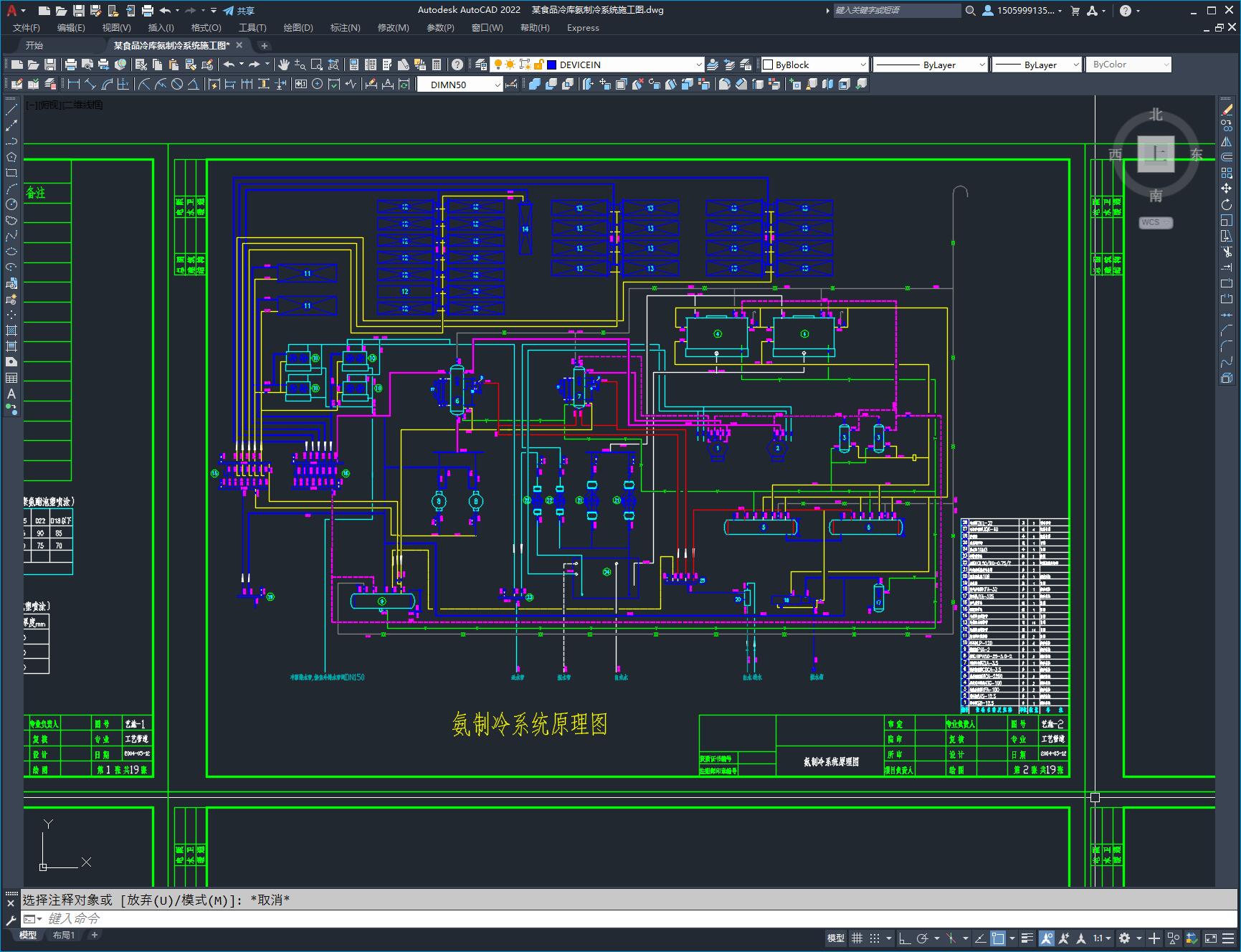

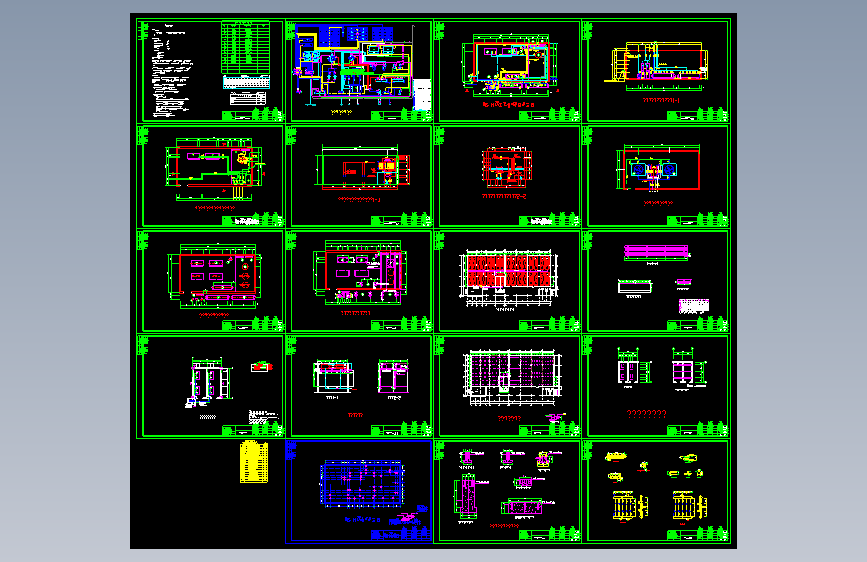

图纸描述
冻结间的共设2间，冻结间的房间温度为-33℃进货温度为10℃，出货温度-15℃，制冷设备为冷风机及排管。冻结间每次进货量为5.0 吨，冻结时间为 6~8小时; 原料冷库及成品冷库共3间，冷库房间温度为-20℃，贮藏容量为1500吨，，每日最大进货量为30吨，进货温度为 -10℃，经24小时货物温度降至 -18℃，制冷设备为顶排管。 本工程采用氨为制冷系统的制冷工质，制冷压缩机选用烟台冰轮公司制造的制冷压缩机组采用一台8AS-12.5,一台S8-12.5压缩机制冷循环。
