平皮带流水线驱动端模块
图纸描述

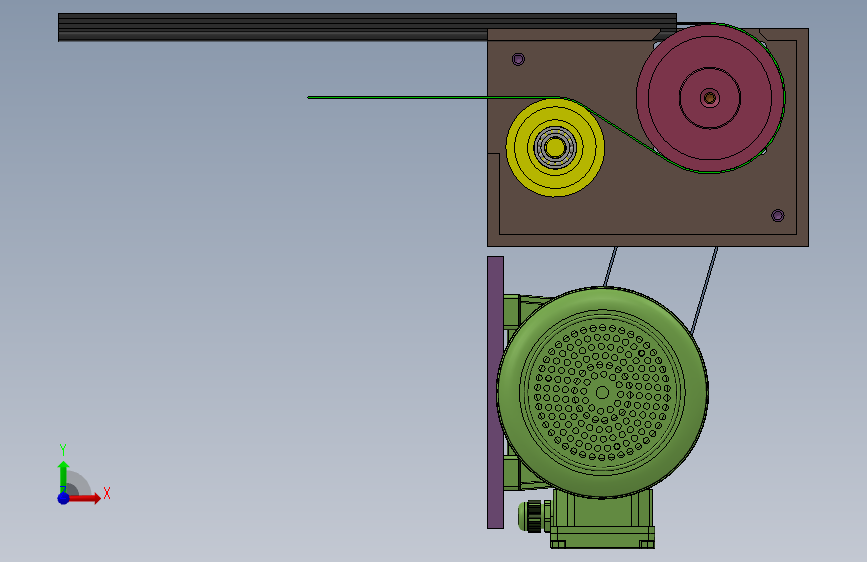

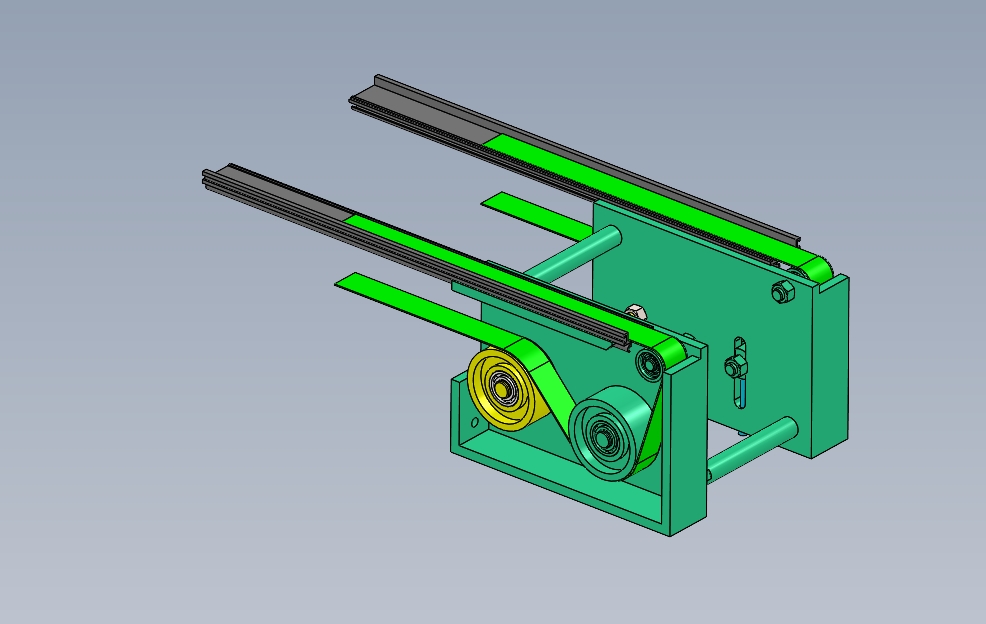

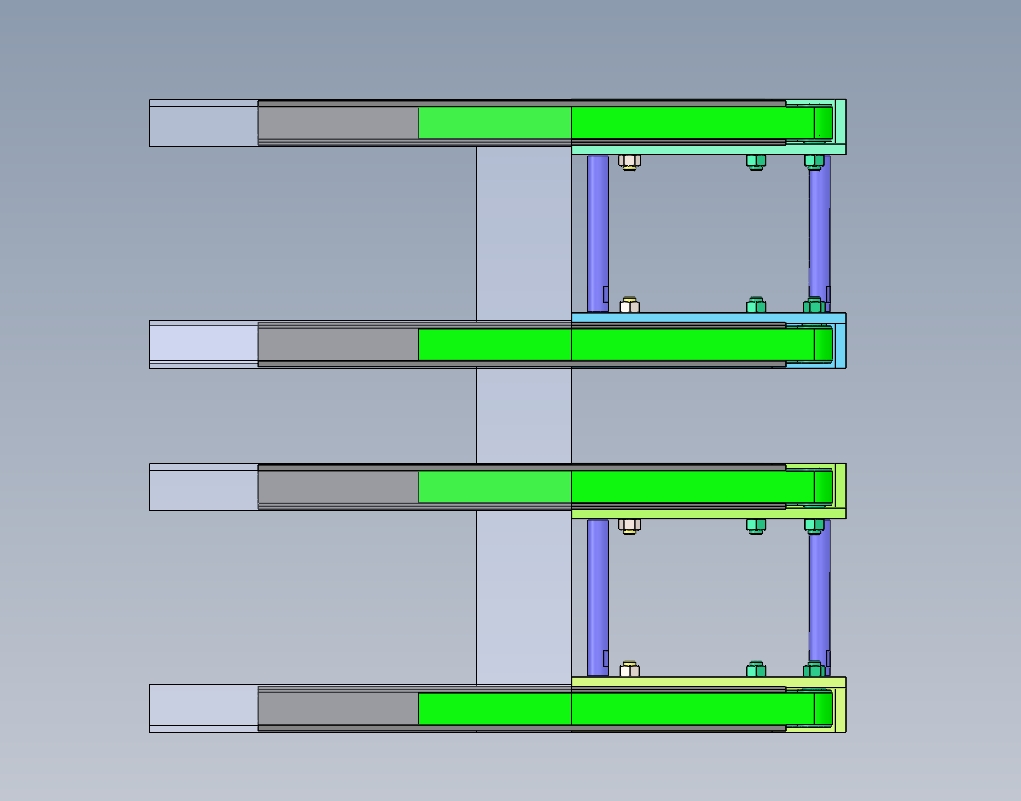

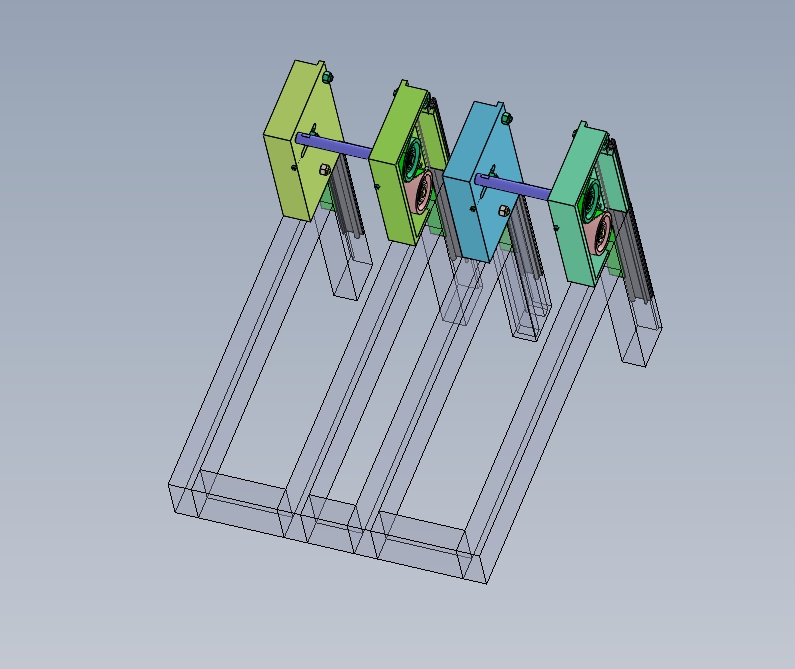

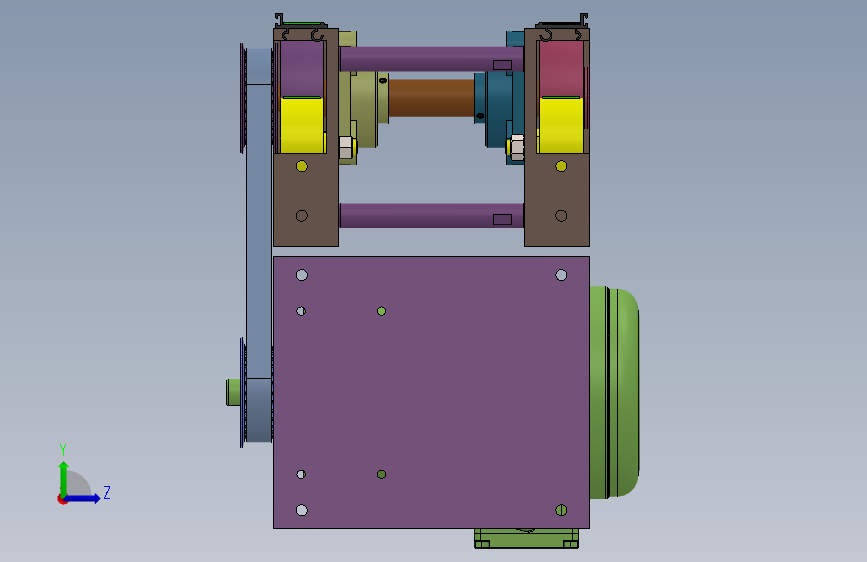

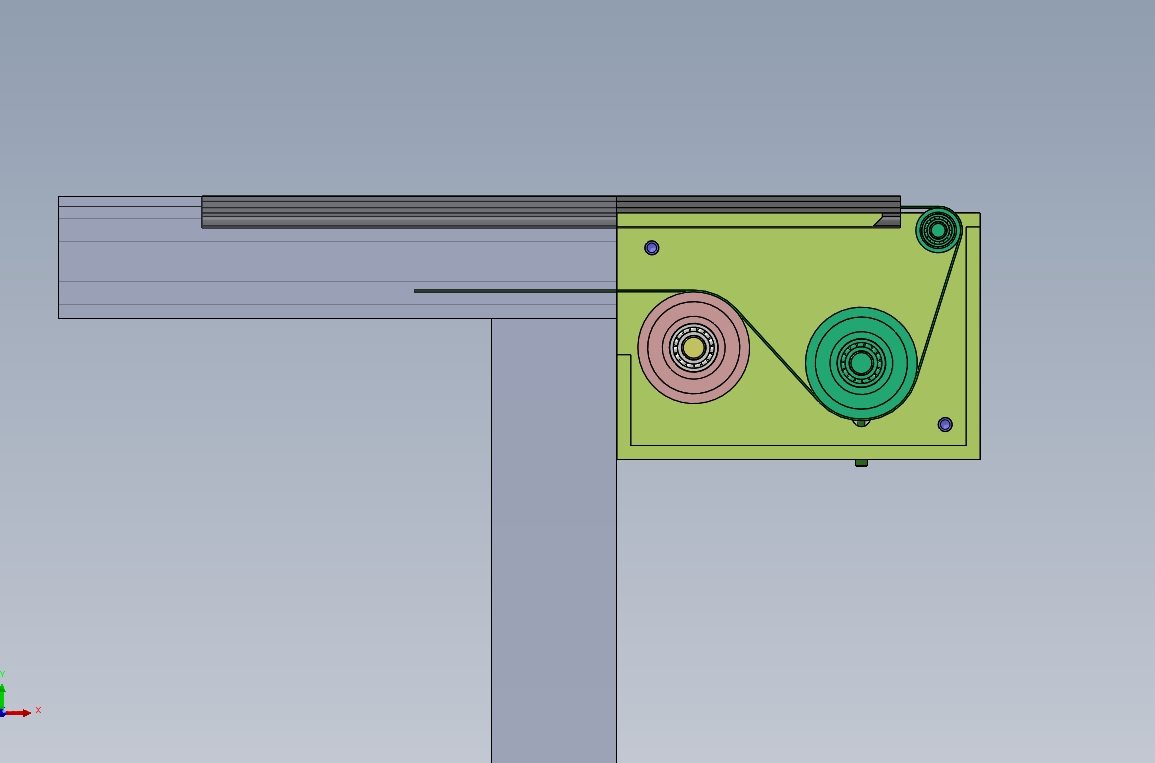

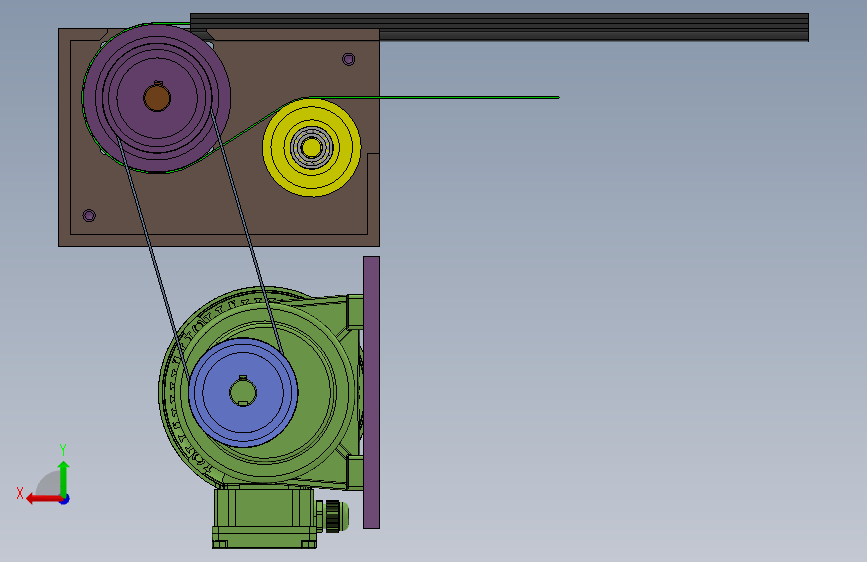

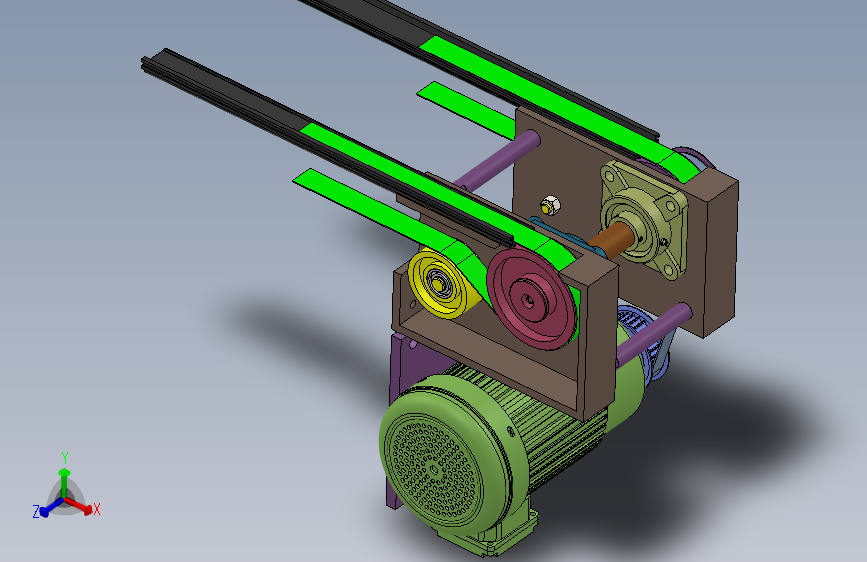

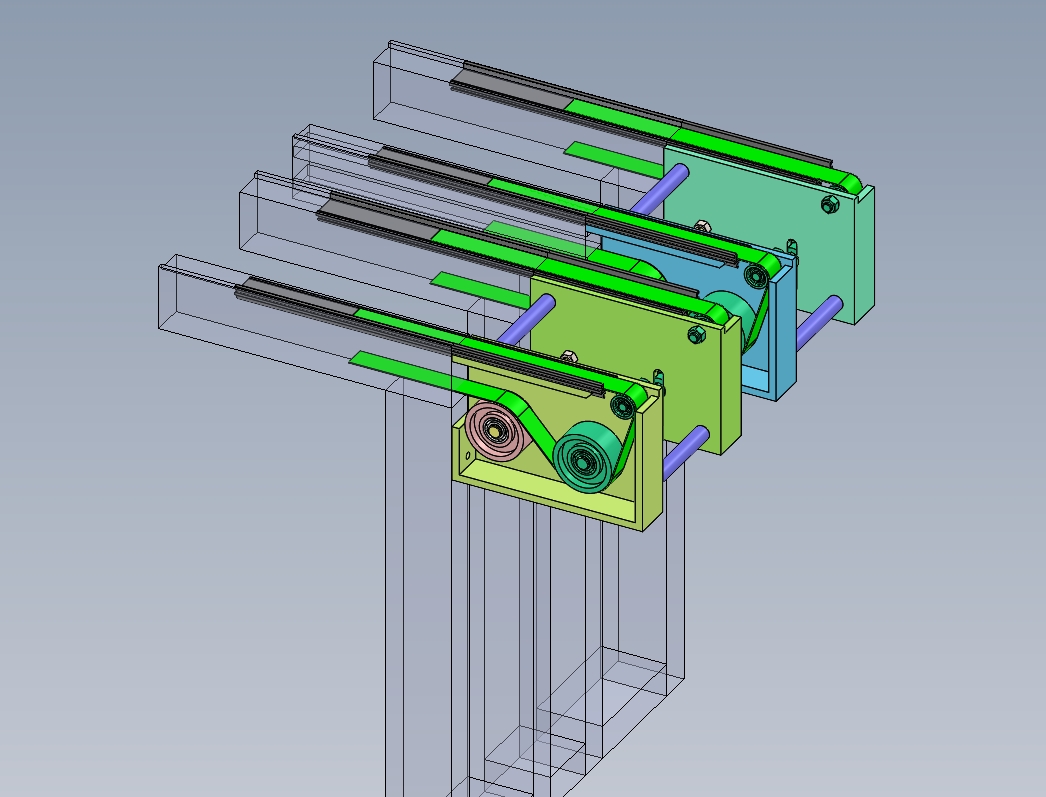

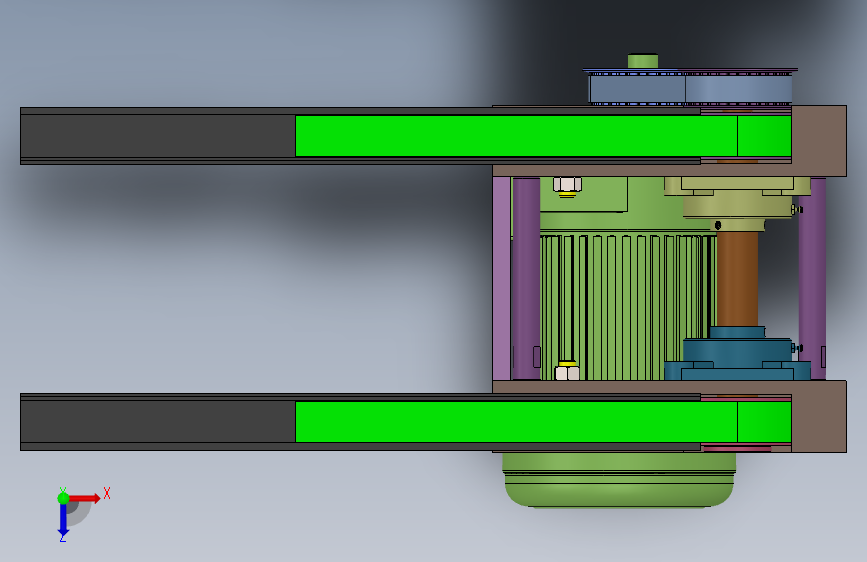

这个设计是平皮带载盘流水线驱动端模块的全套模型。本模型可以替换博世力士乐TS流水线驱动头。适应载盘为160x240。采用三相异步减速电机驱动，动力强劲。设计含Solidworks2020版全部特征模型，可编辑。
下载需要80金币
立即下载 收藏
图纸信息
作者
漆雕翠容
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .平皮带流水线驱动端模块.SLDASM | 2.09M |
| 2 |  160x240载盘-线体.SLDPRT | 126.40K |
| 3 | FP2-B输送机-专用垫条.SLDPRT | 92.91K |
| 4 | UCF206或HDF30.SLDPRT | 245.73K |
| 5 | ZHN750-SZ-3K-25K22轴）中大小型三相齿轮减速电机.SLDPRT | 2.42M |
| 6 | 同步带HTD-736-8M-20.SLDPRT | 60.31K |
| 7 | 平皮带.SLDPRT | 70.96K |
| 8 | 平皮带线-8m-30T-20带轮-.SLDPRT | 545.79K |
| 9 | 平皮带线-主动轮.SLDPRT | 106.00K |
| 10 | 平皮带线-主动轮轴.SLDPRT | 139.05K |
| 11 | 平皮带线-右墙板.SLDPRT | 120.96K |
| 12 | 平皮带线-左墙板.SLDPRT | 122.57K |
| 13 | 平皮带线-扪盖.SLDPRT | 81.67K |
| 14 | 平皮带线-电机底板.SLDPRT | 89.50K |
| 15 | 平皮带线-过度轮.SLDASM | 392.51K |
| 16 | 平皮带线-过度轮.SLDPRT | 106.43K |
| 17 | 平皮带线-过度轮轴.SLDPRT | 120.09K |
| 18 | 平皮带线-间隔杆.SLDPRT | 72.93K |
| 19 | 平皮带线驱动模块.SLDASM | 2.10M |
| 20 | 深沟球轴承.SLDPRT | 781.36K |
| 21 | 螺母M12GB6170.SLDPRT | 144.54K |
