本工程为，分为地下一层到地下三层，空调冷源采用地源热泵+冰蓄冷系统+吸附式空调系统，夏季空调冷水的供水温度为7℃（其中吸附式空调系统供水温度为10~15℃）；整个系统空调区域为配电装置室，继保室，控制室，交流屏室，钠流电池PCS室，地下一层走道及地下一层通往地面电梯间过渡区域。空调热源采用地源热泵系统。 本建筑空调冷源采用地源热泵系统+冰蓄冷系统+吸附式空调系统，热源采用地源热泵系统。系统设计总冷负荷约为190kw，设备间总热负荷约25.9kw。

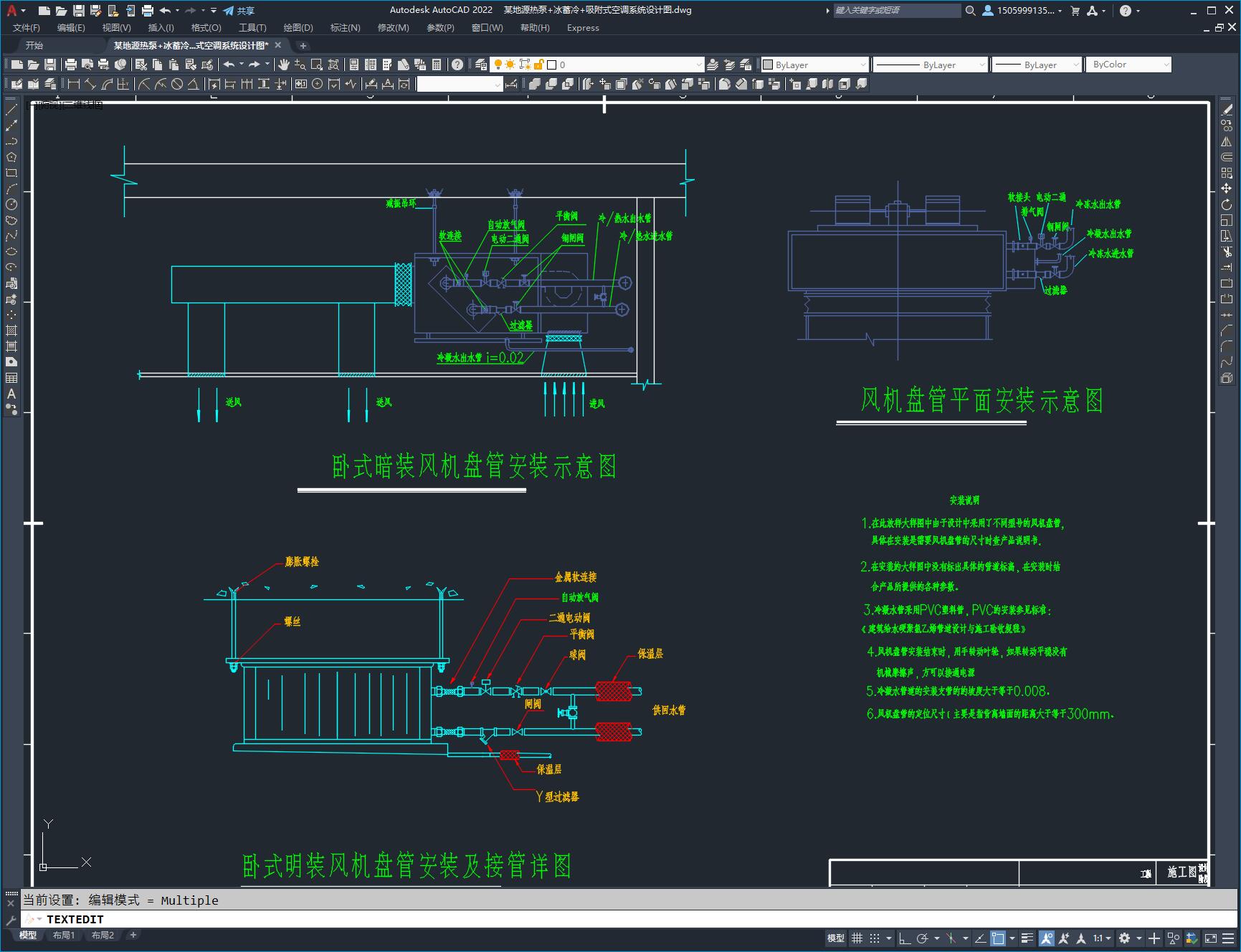

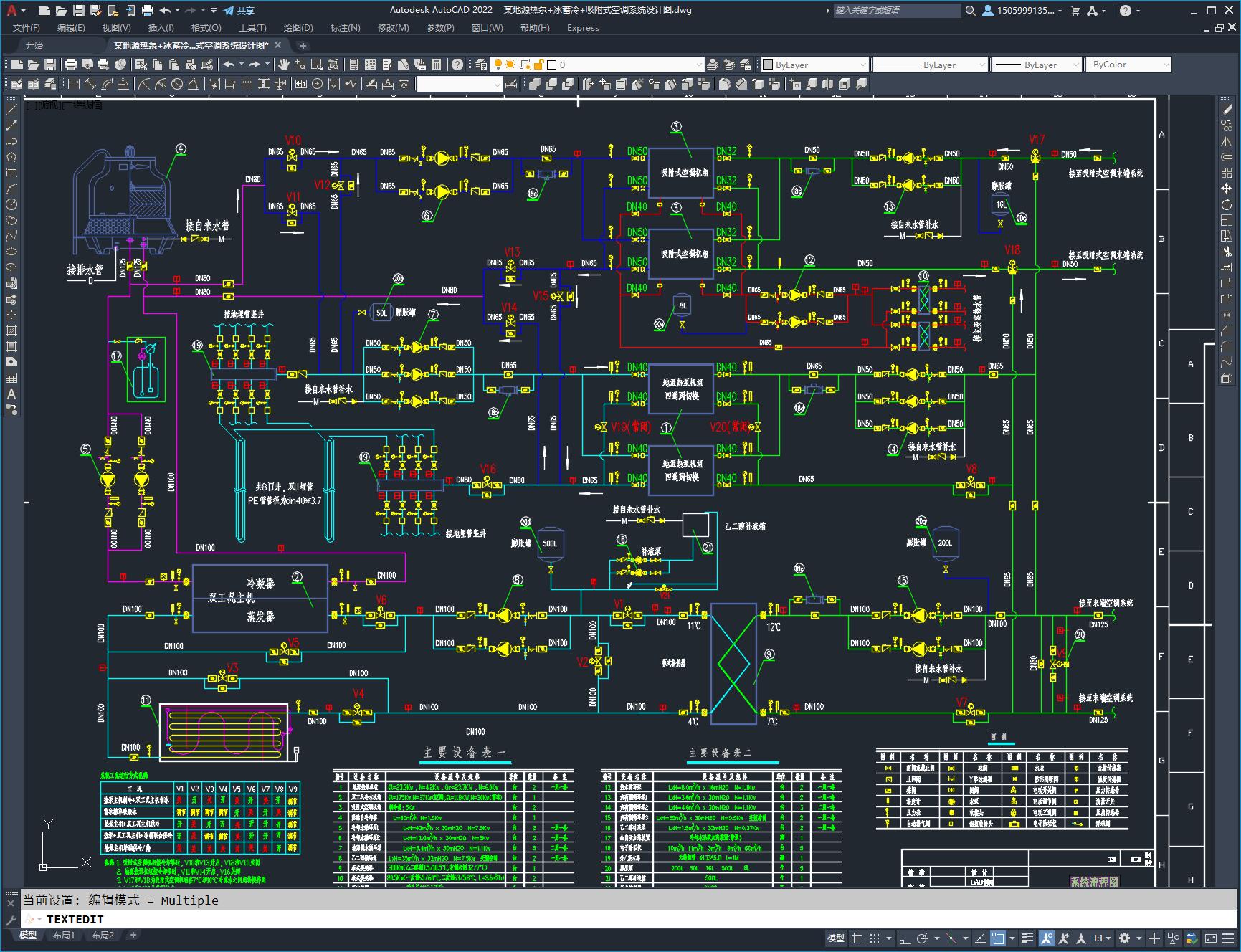

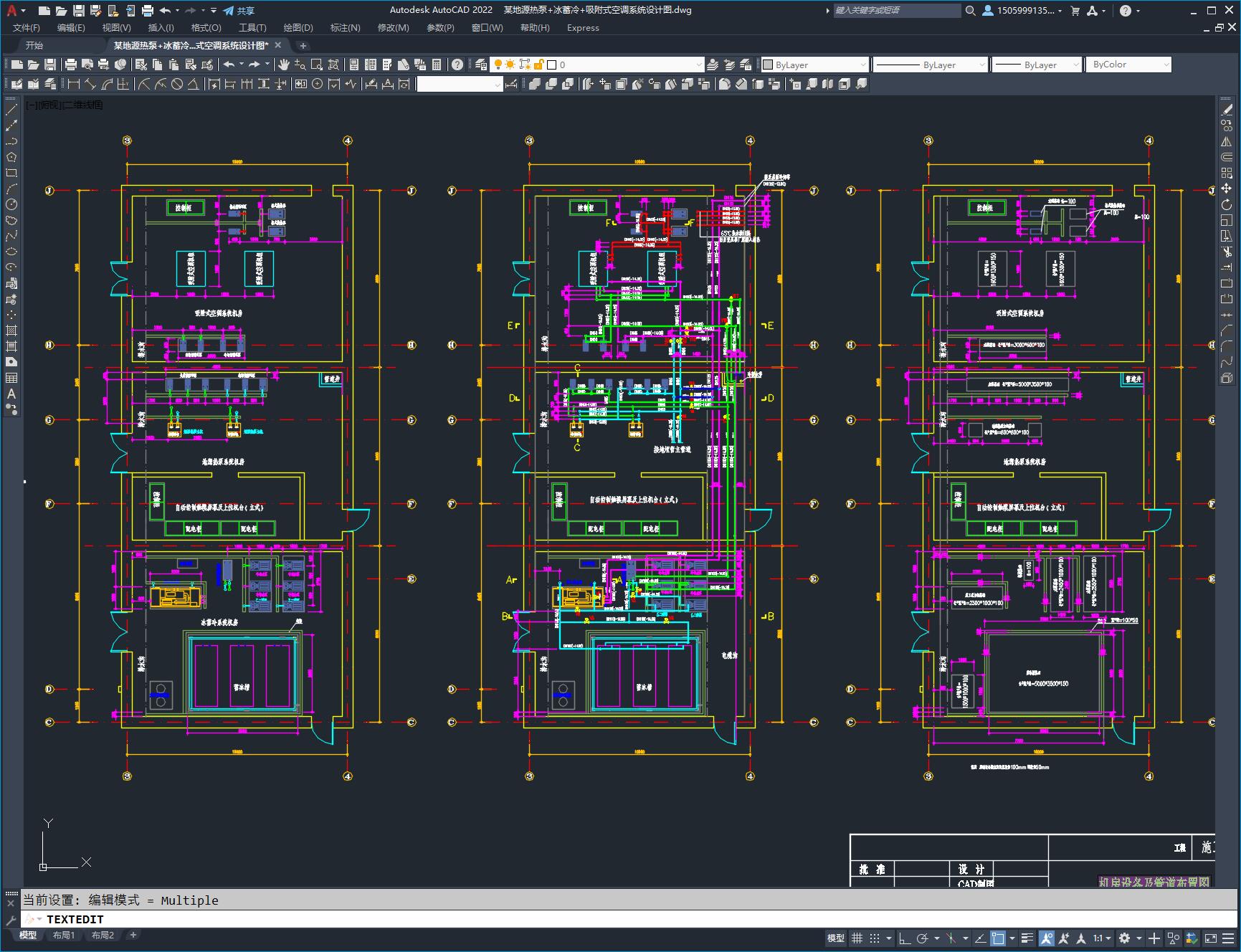

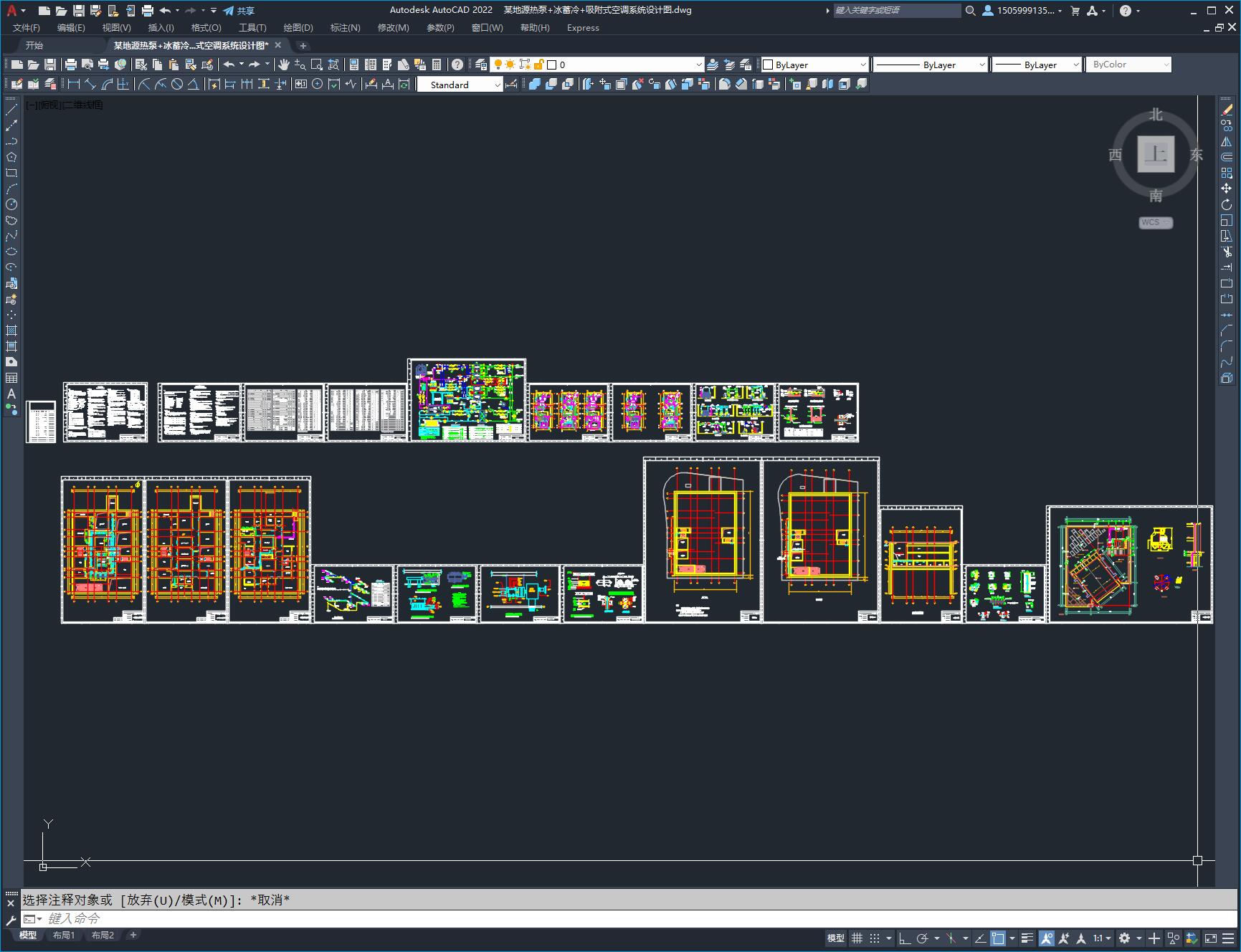

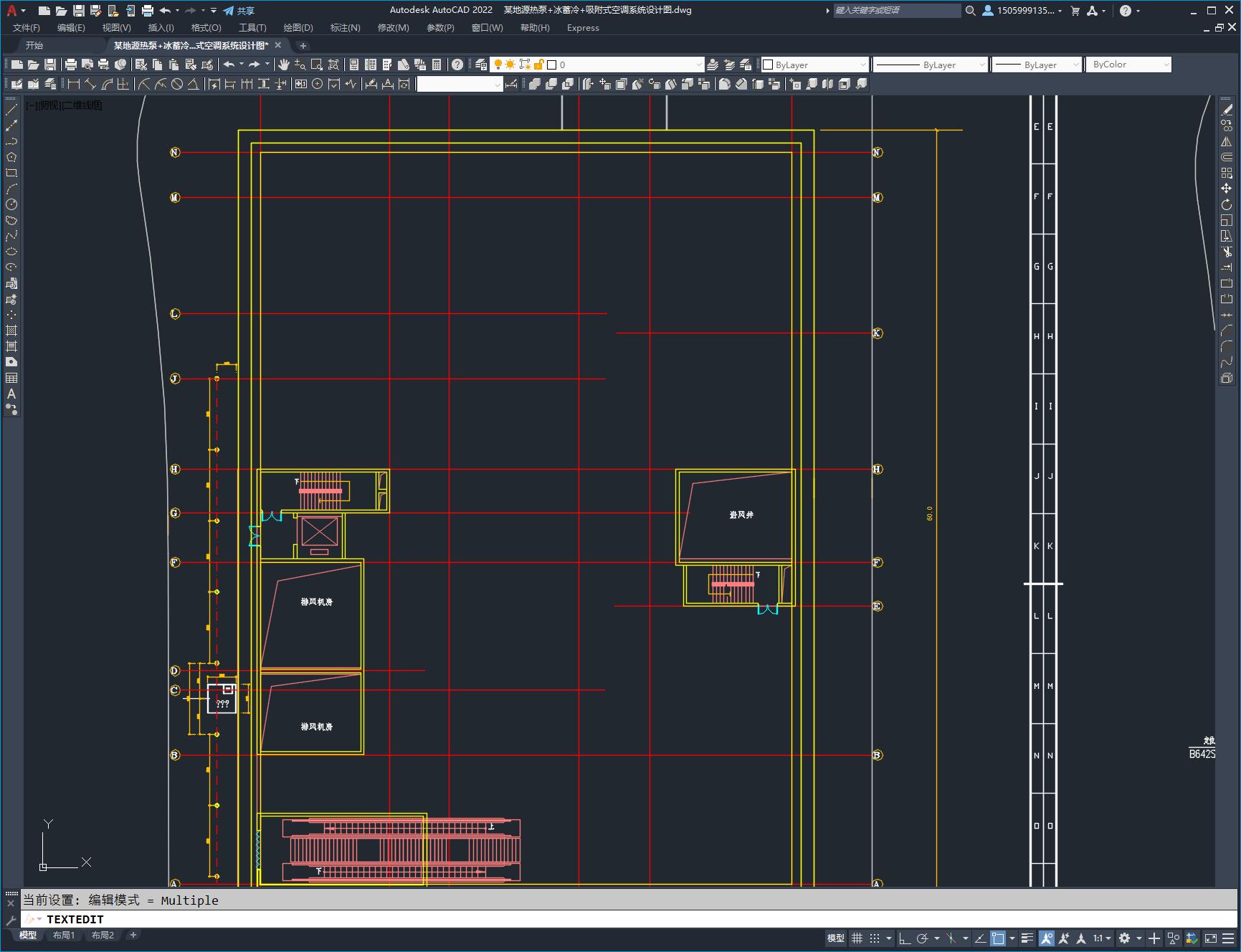

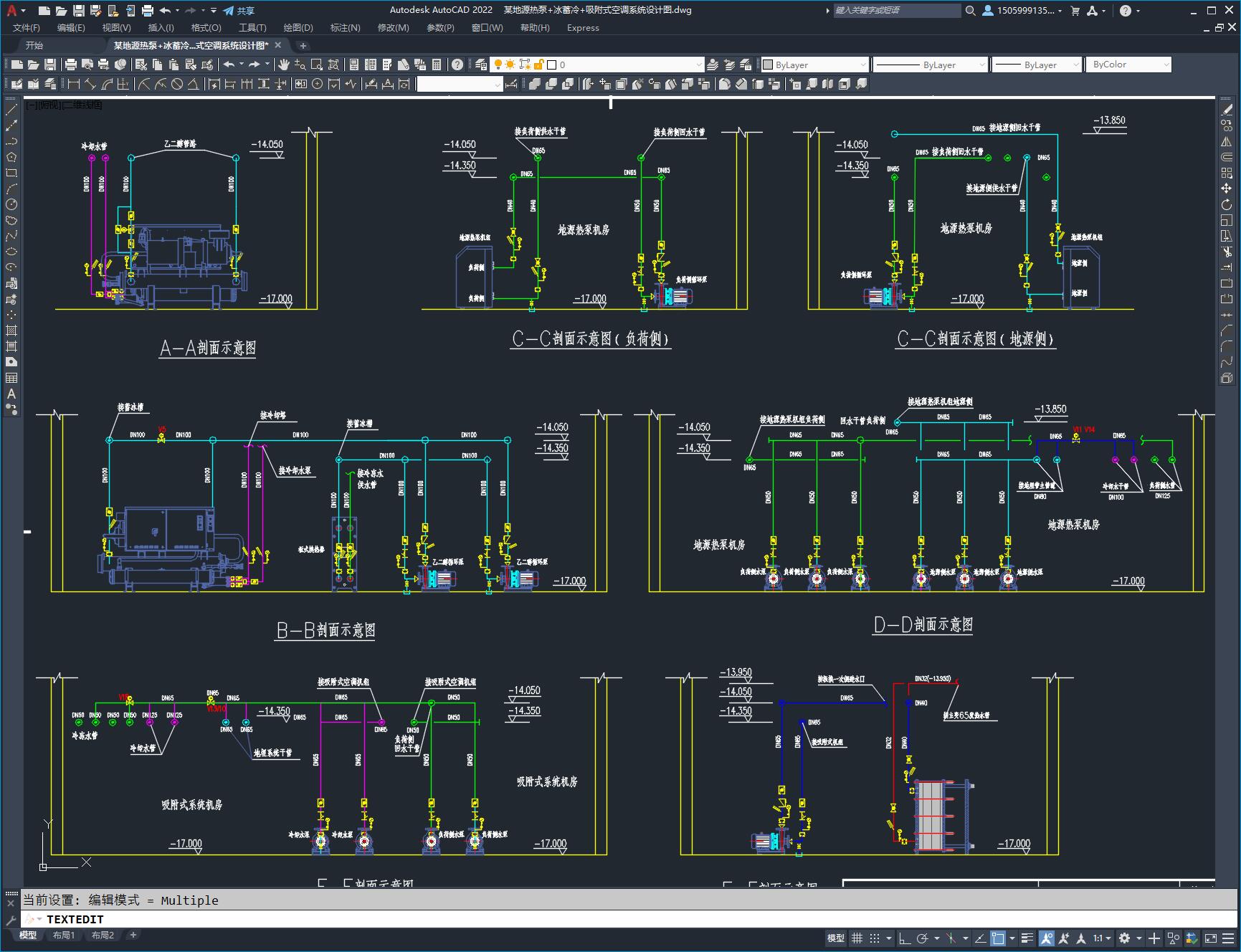

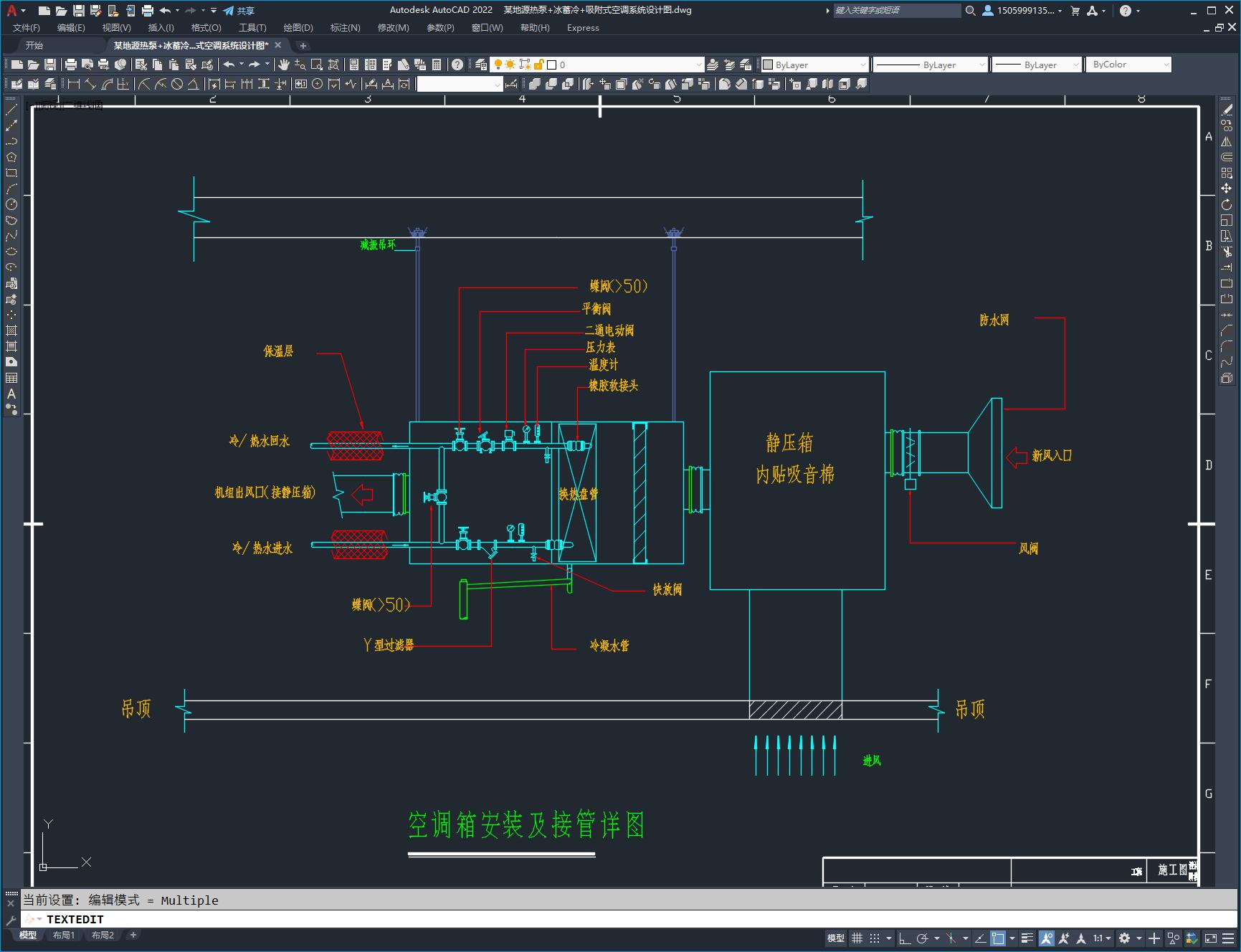

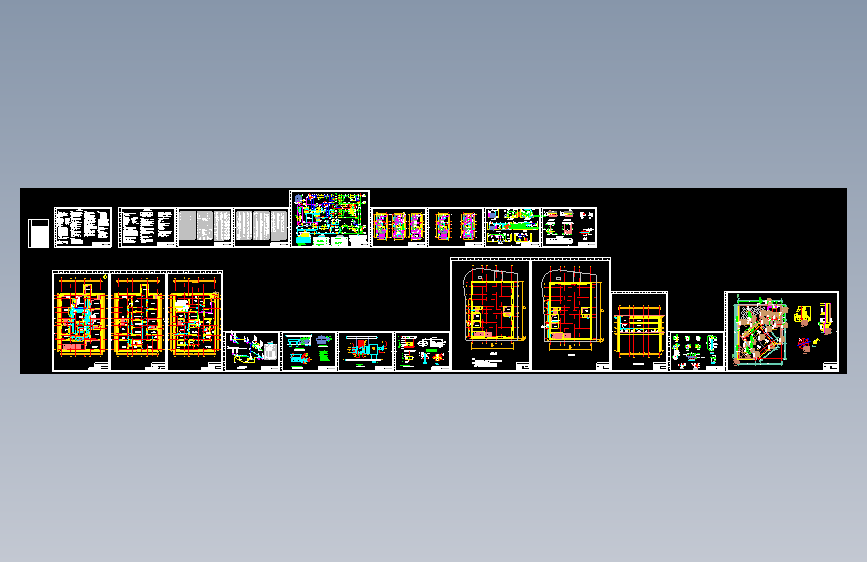

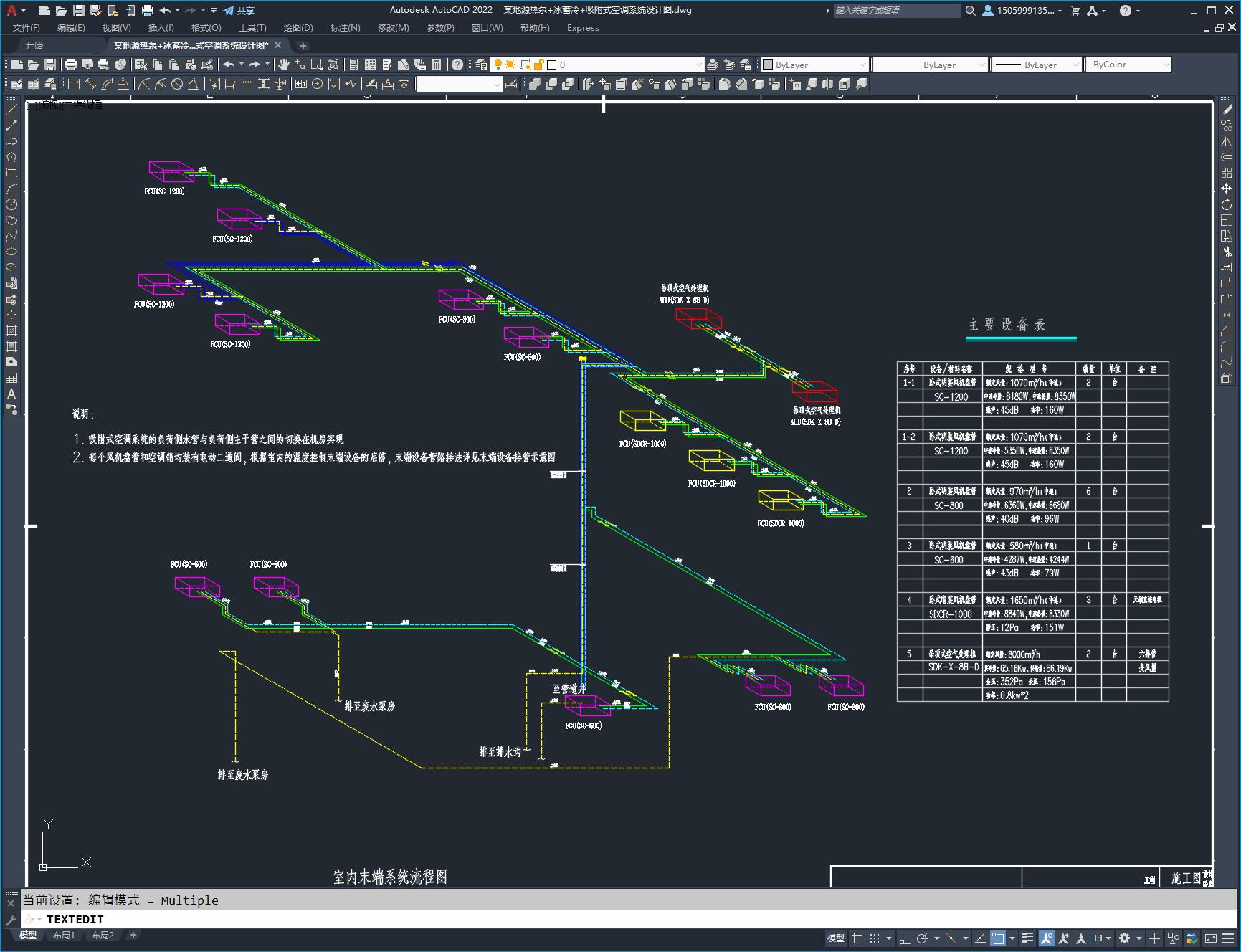

某地源热泵+冰蓄冷+吸附式空调系统设计图
图纸描述
本工程为，分为地下一层到地下三层，空调冷源采用地源热泵+冰蓄冷系统+吸附式空调系统，夏季空调冷水的供水温度为7℃（其中吸附式空调系统供水温度为10~15℃）；整个系统空调区域为配电装置室，继保室，控制室，交流屏室，钠流电池PCS室，地下一层走道及地下一层通往地面电梯间过渡区域。空调热源采用地源热泵系统。 本建筑空调冷源采用地源热泵系统+冰蓄冷系统+吸附式空调系统，热源采用地源热泵系统。系统设计总冷负荷约为190kw，设备间总热负荷约25.9kw。
下载需要150金币
立即下载 收藏
图纸信息
作者
WX_202919
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某地源热泵冰蓄冷吸附式空调系统设计图.dwg | 1.86M |
