本工程为XX省电信有限公司XX分公司综合楼，总建筑面积约4000m，建筑高度为20.1m，共五层，夏季设计冷负荷为556kW,冷负荷指标为190W/m，冬季热负荷约322kW。 本空调项目采用一次冷媒VRV中央空调系统，设备选用R410a绿色环保冷媒机组，主机 放置于五层楼顶平面，通过冷媒铜管将冷媒均匀分配给所有空调房间的室内机，室内采用嵌入式室内机。新风由新风空调独立分层供给（新风空调机组焓差处理能力必须能达到室内设计状态点）。

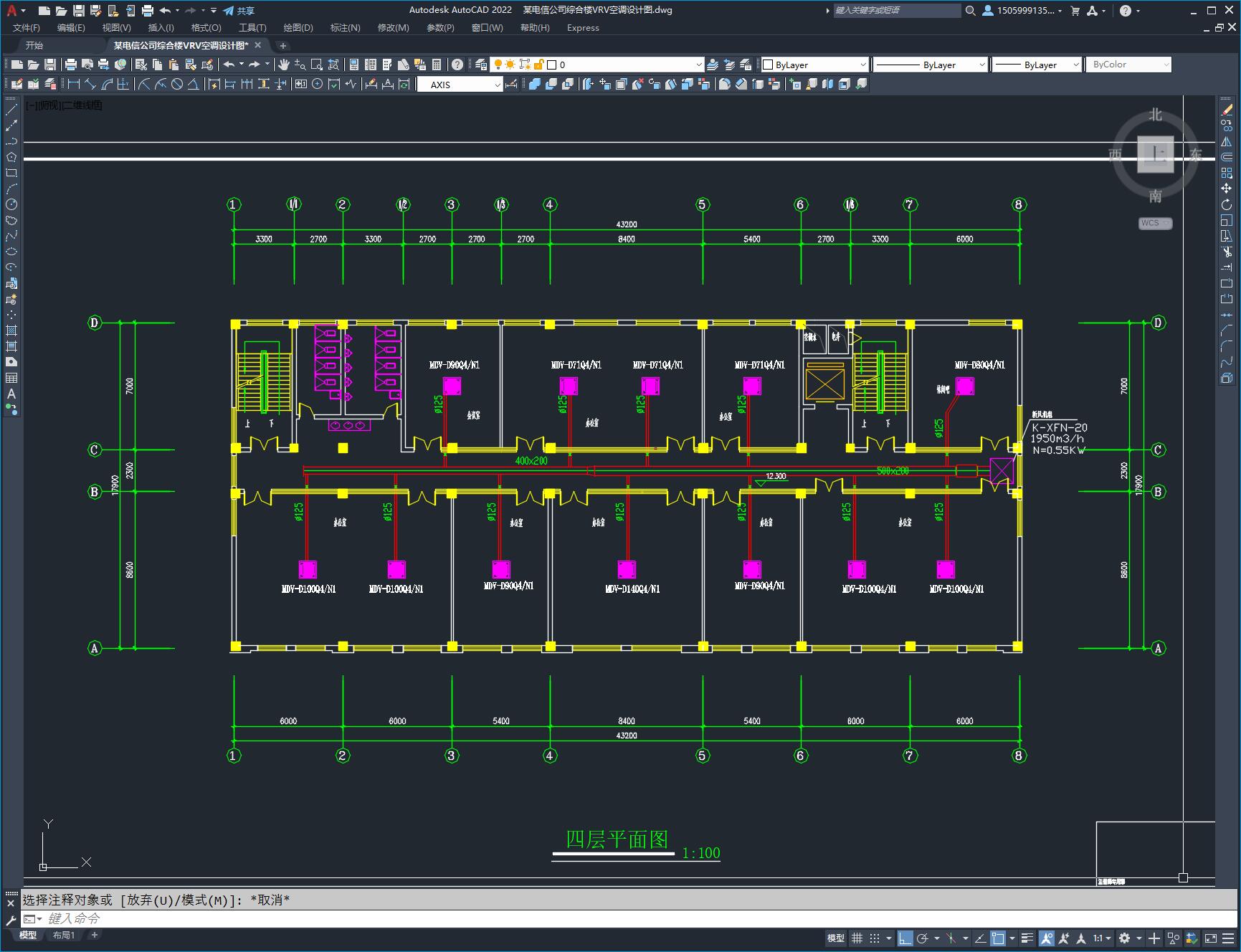

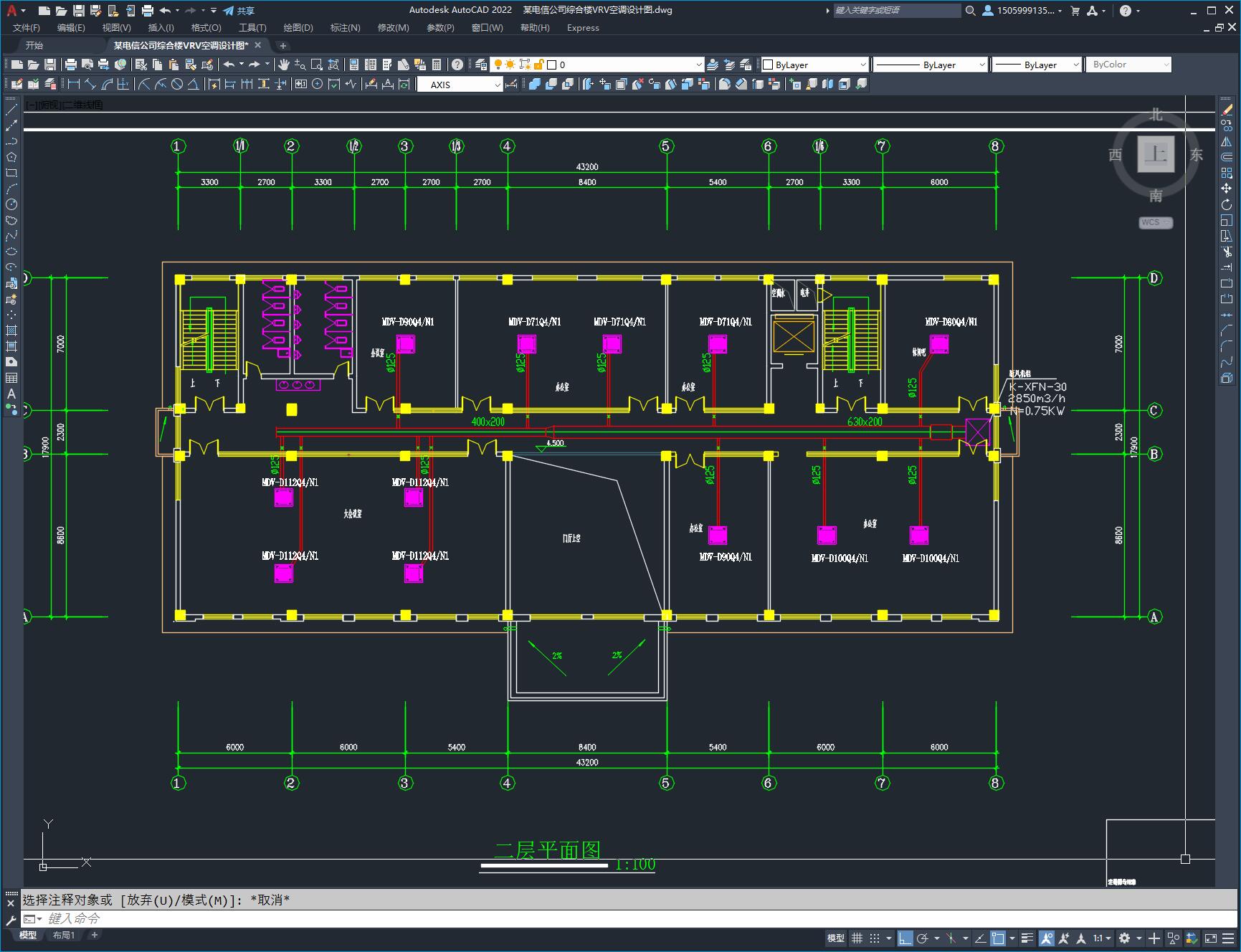

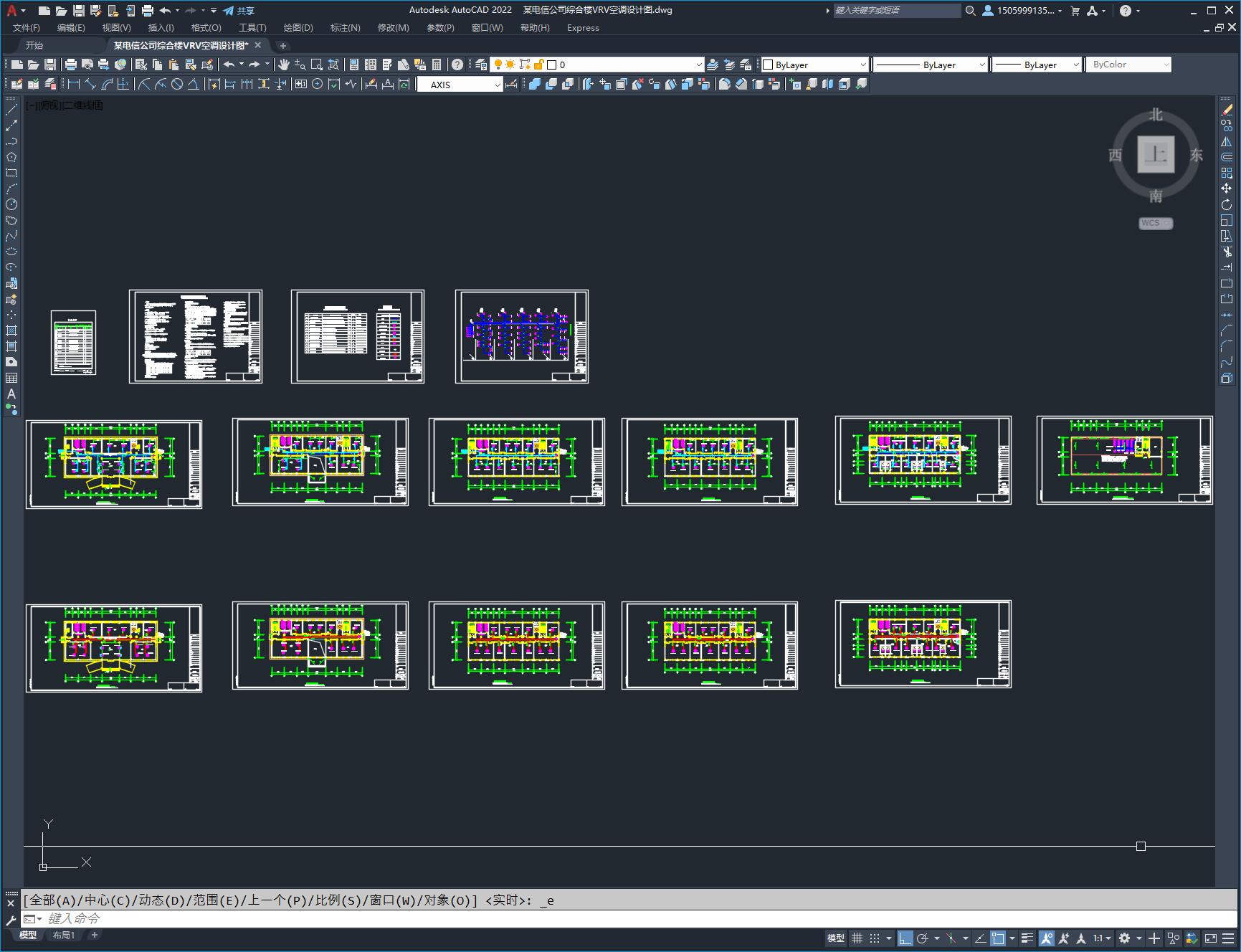

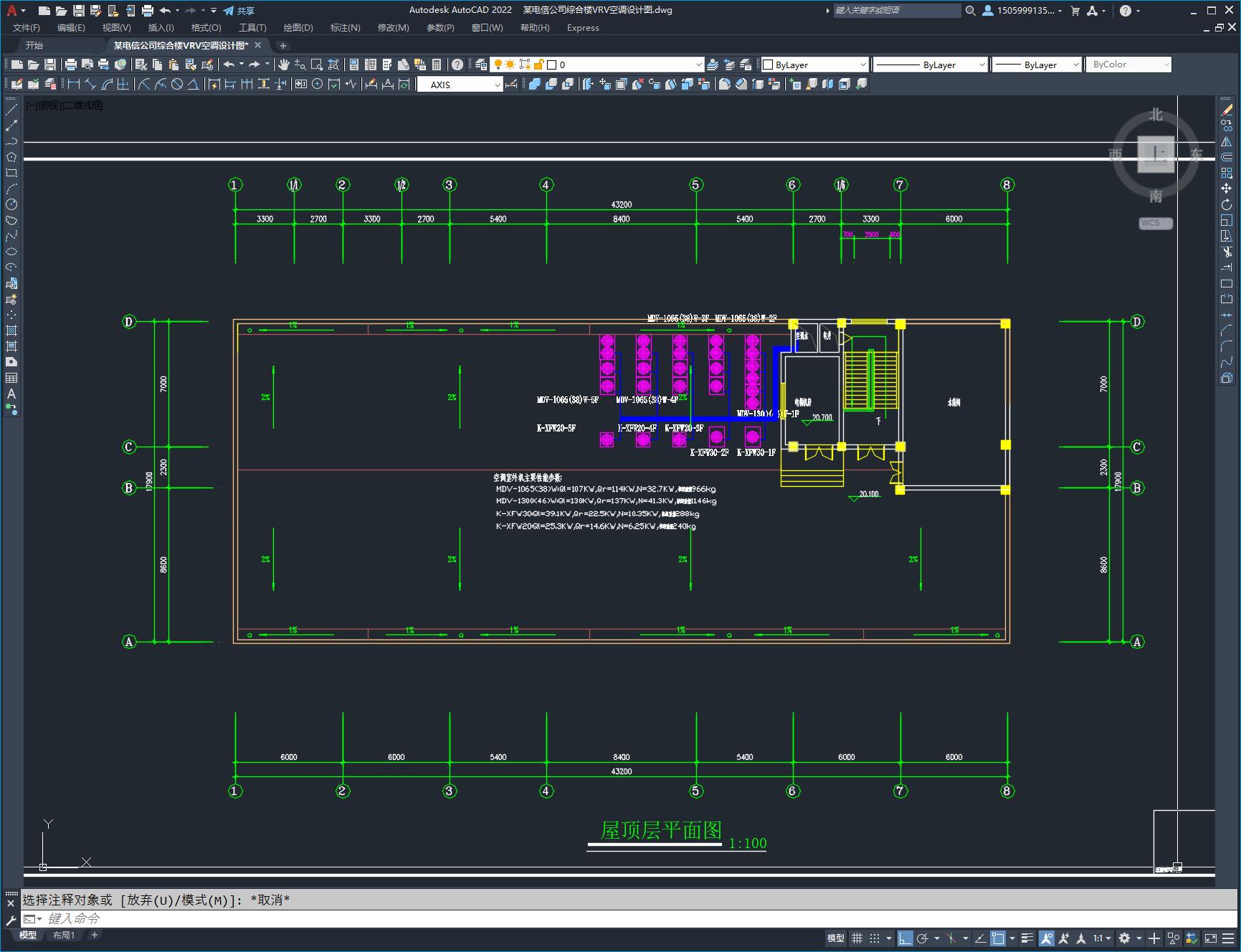

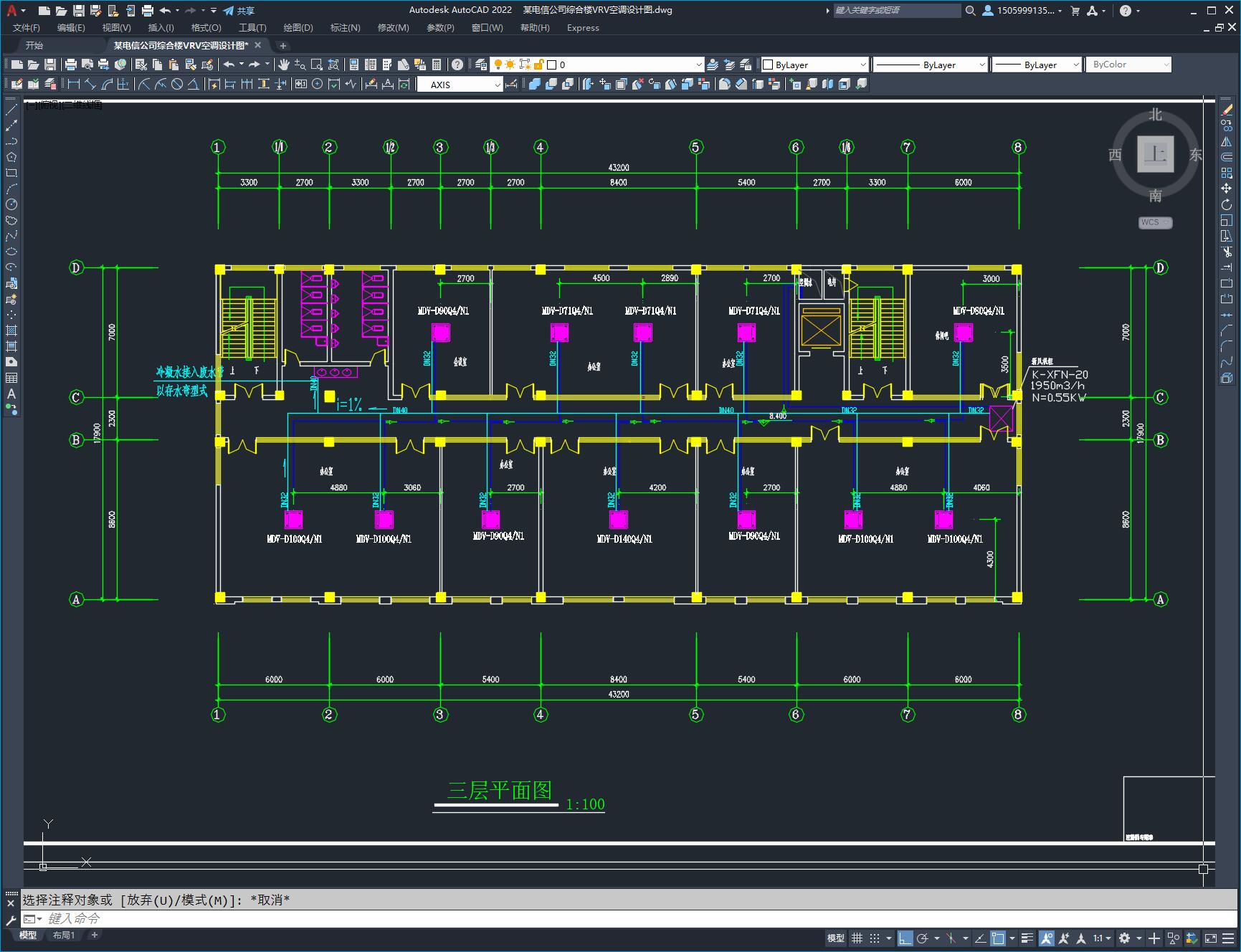

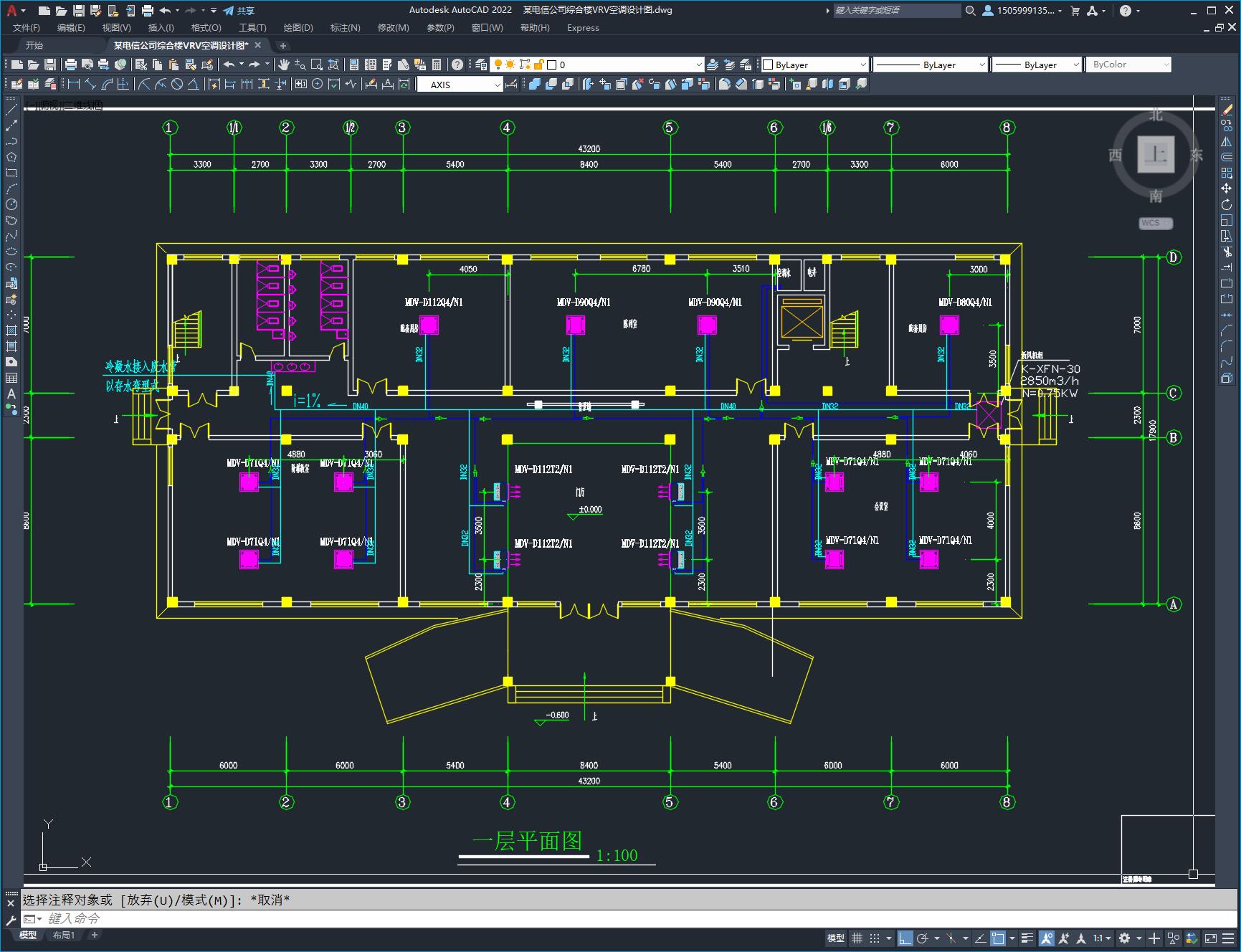

某电信公司综合楼VRV空调设计图
图纸描述
本工程为XX省电信有限公司XX分公司综合楼，总建筑面积约4000m，建筑高度为20.1m，共五层，夏季设计冷负荷为556kW,冷负荷指标为190W/m，冬季热负荷约322kW。 本空调项目采用一次冷媒VRV中央空调系统，设备选用R410a绿色环保冷媒机组，主机 放置于五层楼顶平面，通过冷媒铜管将冷媒均匀分配给所有空调房间的室内机，室内采用嵌入式室内机。新风由新风空调独立分层供给（新风空调机组焓差处理能力必须能达到室内设计状态点）。
下载需要70金币
立即下载 收藏
图纸信息
作者
索步索
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某电信公司综合楼VRV空调设计图.dwg | 6.27M |
