大棚卷帘机设计含三维二维说明书
图纸描述

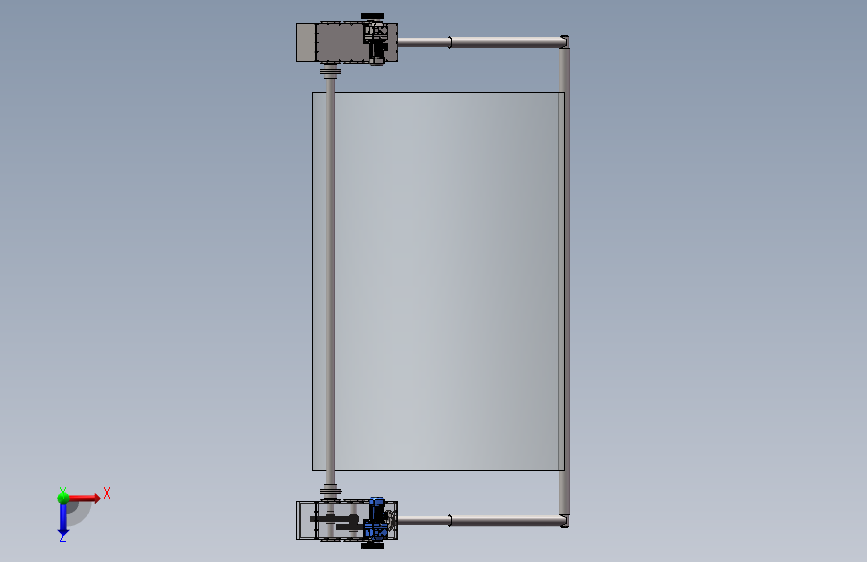

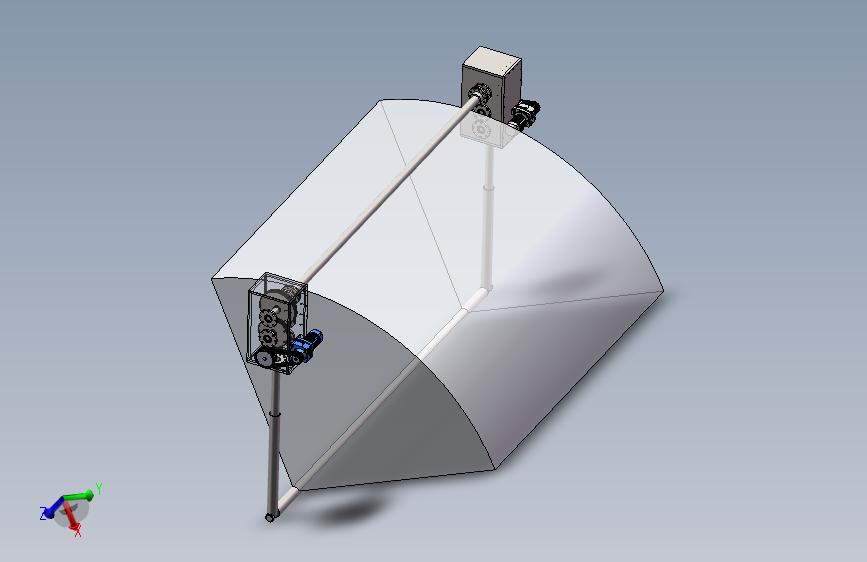

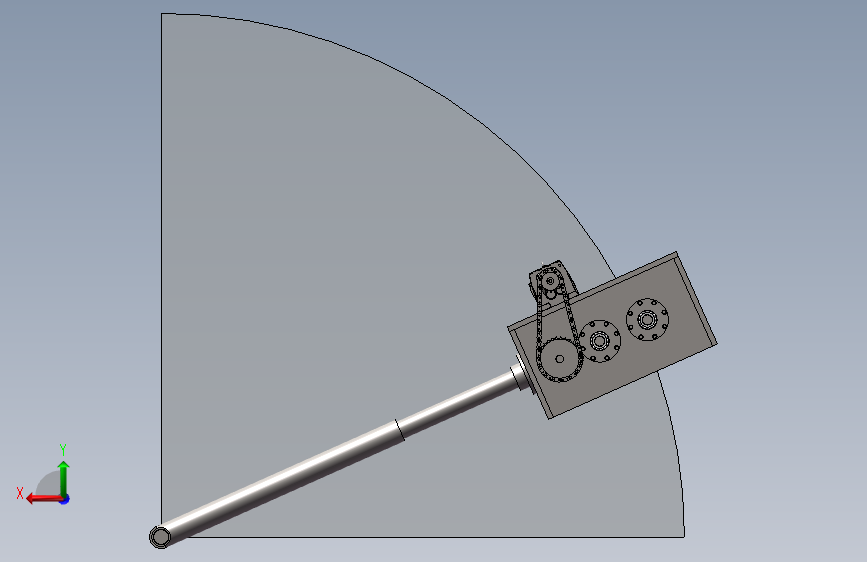

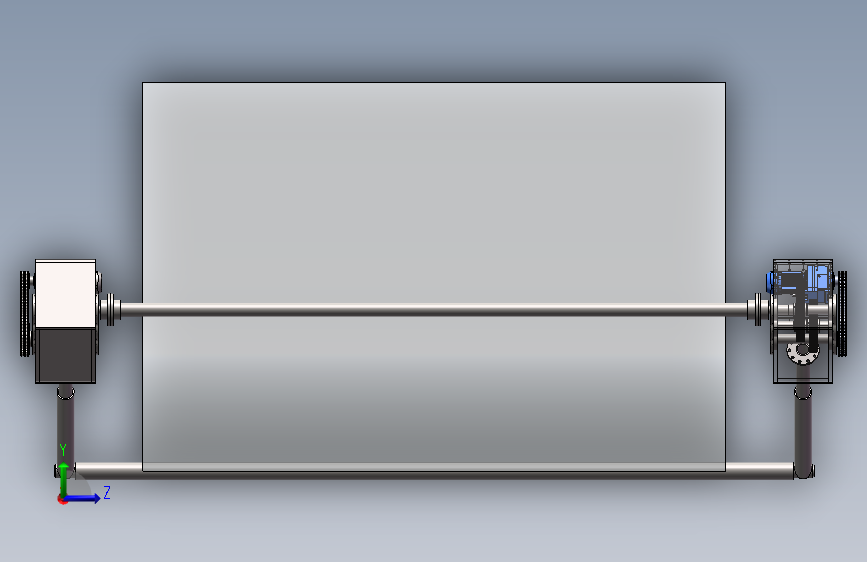

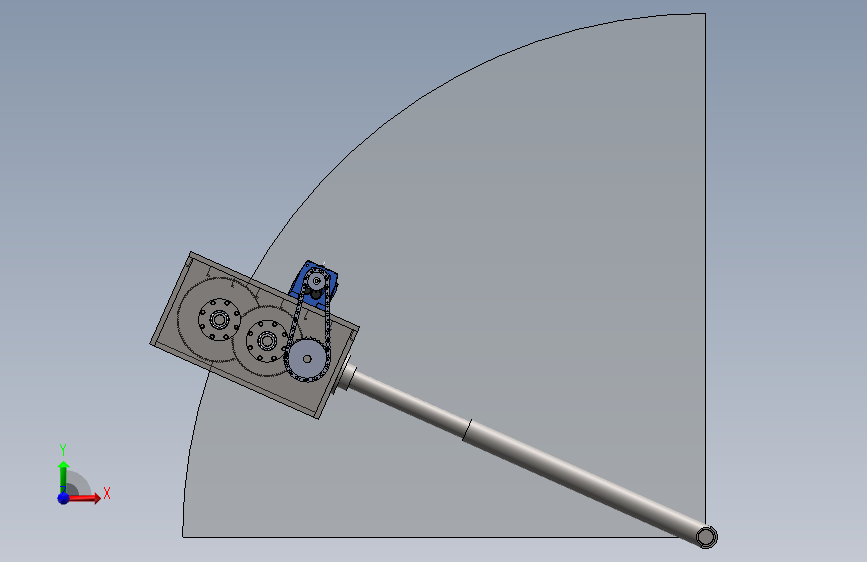

大棚卷帘机设计含三维二维说明书图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小38.28M，共计44个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,dwg,sldasm，使用SOLIDWORKS软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要620金币
立即下载 收藏
图纸信息
作者
向褐
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  16A-2-15齿.SLDPRT | 737.33K |
| 2 | 16A-2-30齿.SLDPRT | 1.12M |
| 3 | 16A-2链条.SLDPRT | 2.82M |
| 4 |  2022.4.10大棚卷帘机.dwg | 9.86M |
| 5 | GB／T292-94角接触球轴承7312AC.SLDPRT | 279.91K |
| 6 | GB／T810-1988小圆螺母M52×1．5.SLDPRT | 104.19K |
| 7 | GB／T810-1988小圆螺母M68×2.SLDPRT | 106.17K |
| 8 | GB／T810-1988小圆螺母M80×2.SLDPRT | 106.56K |
| 9 | RC..MSH..硬齿面减速机[RC77-81.80╱MS90L-4╱M1╱R].SLDPRT | 1.15M |
| 10 |  一种新式大棚卷帘机论文.docx | 647.82K |
| 11 | 中间轴.SLDPRT | 145.97K |
| 12 | 减速箱箱体.SLDPRT | 245.28K |
| 13 |  卷帘机减速箱体.SLDASM | 3.36M |
| 14 | 卷帘轴.SLDPRT | 144.89K |
| 15 | 圆柱齿轮100×4.SLDPRT | 521.29K |
| 16 | 圆柱齿轮120×4.SLDPRT | 617.03K |
| 17 | 圆柱齿轮25×4.SLDPRT | 269.14K |
| 18 | 圆柱齿轮30×4.SLDPRT | 271.74K |
| 19 | 大棚卷帘机.SLDASM | 7.65M |
| 20 | 大棚模型.SLDPRT | 92.12K |
| 21 | 支撑轴.SLDPRT | 99.62K |
| 22 | 支撑轴套.SLDPRT | 138.46K |
| 23 | 转轴.SLDPRT | 70.69K |
| 24 | 轴承座.SLDPRT | 130.28K |
| 25 | 输出轴.SLDPRT | 142.93K |
| 26 | 连接套.SLDPRT | 120.65K |
| 27 | 镜向16A-2-15齿.SLDPRT | 615.98K |
| 28 | 镜向16A-2-30齿.SLDPRT | 1.13M |
| 29 | 镜向16A-2链条.SLDPRT | 2.35M |
| 30 | 镜向GB／T292-94角接触球轴承7312AC.SLDPRT | 175.17K |
| 31 | 镜向GB／T810-1988小圆螺母M52×1．5.SLDPRT | 83.37K |
| 32 | 镜向GB／T810-1988小圆螺母M68×2.SLDPRT | 83.07K |
| 33 | 镜向GB／T810-1988小圆螺母M80×2.SLDPRT | 82.89K |
| 34 | 镜向RC..MSH..硬齿面减速机[RC77-81.80╱MS90L-4╱M1╱R].SLDPRT | 1.49M |
| 35 | 镜向中间轴.SLDPRT | 59.96K |
| 36 | 镜向减速箱箱体.SLDPRT | 158.81K |
| 37 | 镜向卷帘机减速箱体.SLDASM | 90.51K |
| 38 | 镜向圆柱齿轮100×4.SLDPRT | 832.72K |
| 39 | 镜向圆柱齿轮120×4.SLDPRT | 963.21K |
| 40 | 镜向圆柱齿轮25×4.SLDPRT | 331.43K |
| 41 | 镜向圆柱齿轮30×4.SLDPRT | 337.36K |
| 42 | 镜向轴承座.SLDPRT | 63.17K |
| 43 | 镜向输出轴.SLDPRT | 59.89K |
| 44 | 镜向连接套.SLDPRT | 58.87K |
