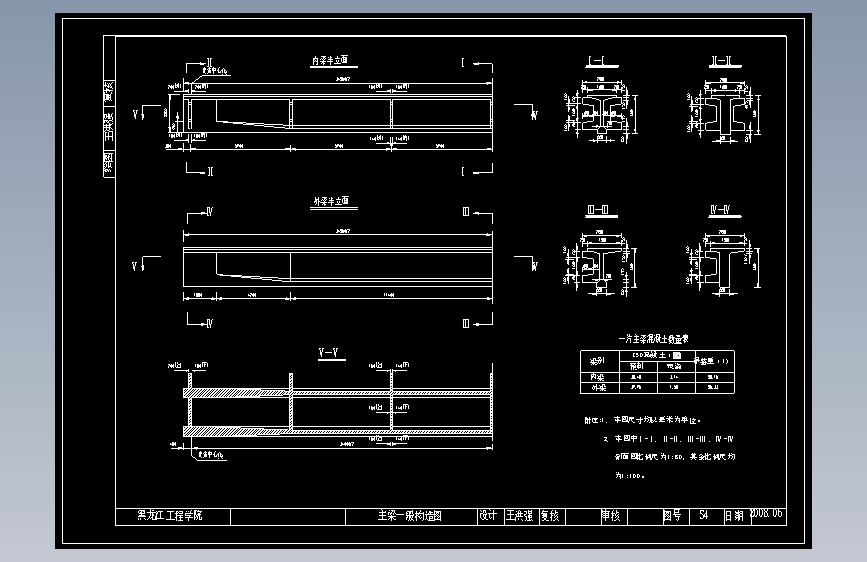

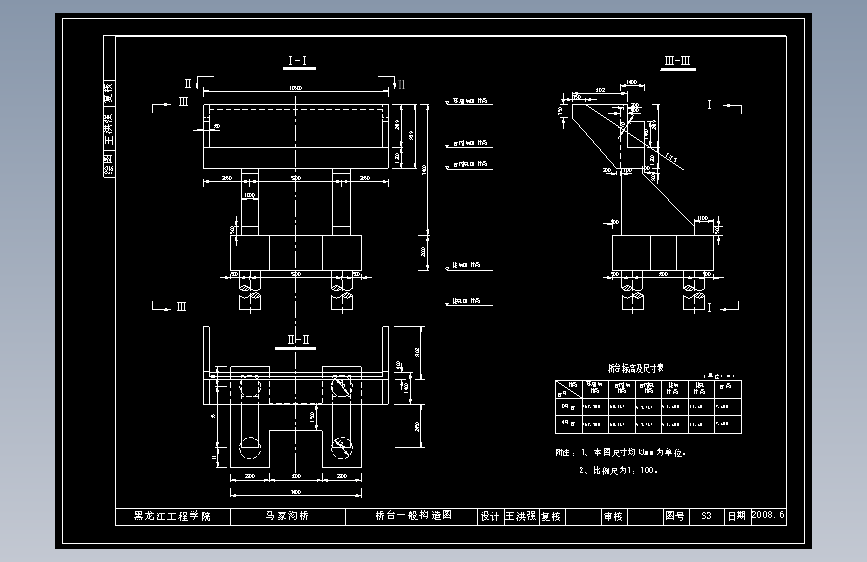

桥面净宽为净7+2×1.0m二级公路35m预应力T梁桥（计算表格、CAD图纸）图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小7.31M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。
桥面净宽为净7+2×1.0m二级公路35m预应力T梁桥（计算表格、CAD图纸）
图纸描述
桥面净宽为净7+2×1.0m二级公路35m预应力T梁桥（计算表格、CAD图纸）图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小7.31M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。
下载需要40金币
立即下载 收藏
图纸信息
作者
WX_202875
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  02桥孔布置图.dwg | 79.79K |
| 2 | 03总体布置图_recover.dwg | 601.48K |
| 3 | 04桥墩一般构造图.dwg | 73.95K |
| 4 | 05桥台一般构造图.dwg | 135.88K |
| 5 | 06主梁一般构造图.dwg | 145.40K |
| 6 | 08主梁行车道板钢筋构造图.dwg | 120.99K |
| 7 |  1号梁截面（仅混凝土）几何特性计算表4-24（含打印sheet.xls | 48.00K |
| 8 | 2号梁截面（仅混凝土）几何特性计算表4-24（含打印sheet.xls | 64.00K |
| 9 | 2桥孔布置图.dwg | 108.07K |
| 10 | 3总体布置图6-10.dwg | 921.07K |
| 11 | 3总体布置图6-11.dwg | 970.64K |
| 12 | 4桥墩一般构造图.dwg | 75.24K |
| 13 | 5桥台一般构造图.dwg | 155.06K |
| 14 | 6主梁一般构造图.dwg | 168.17K |
| 15 | 7主梁预应力钢束布置图.dwg | 141.49K |
| 16 | 8主梁行车道板钢筋构造图.dwg | 120.99K |
| 17 |  Thumbs.db | 64.00K |
| 18 | 主梁截面几何性质总表4-14.xls | 12.63M |
| 19 | 主梁预应力钢束构造图.dwg | 69.13K |
| 20 | 内力计算及组合表（尺寸改后可打印）4-7.xls | 57.50K |
| 21 | 内力计算及组合表（尺寸改后）4-7.xls | 49.00K |
| 22 | 大小截面（计现浇段600）面积和惯矩计算表.xls | 10.24M |
| 23 | 截面钢束位置及钢束群中心位置表4－10.xls | 23.00K |
| 24 | 截面面积和惯矩计算表4-12.xls | 15.13M |
| 25 | 持久状况应力验算表4-28～32.xls | 64.00K |
| 26 | 损失4计算用表4-17.xls | 49.00K |
| 27 | 损失6计算用表.xls | 63.50K |
| 28 | 横向（抗扭）表4-4.xls | 19.50K |
| 29 | 横断面计算点几何特性计算图（正常使用验算）.dwg | 95.43K |
| 30 | 正斜截面抗裂性验算表4-25、26、27.xls | 41.00K |
| 31 | 正斜截面抗裂性验算表4-25、26、27（原）.xls | 70.50K |
| 32 | 活载作用效应计算用图.dwg | 72.76K |
| 33 | 短暂状况应力验算表4-33.xls | 22.50K |
| 34 | 跨中截面尺寸图.dwg | 67.01K |
| 35 | 部分计算用表.xls | 20.00K |
| 36 | 钢束表4-9-10-11打印.xls | 36.00K |
| 37 | 钢束计算表改后含公式4-9.xls | 18.50K |
| 38 | 钢筋束横平断面.dwg | 87.29K |
| 39 | 钢筋纵向计算图示图4-14.dwg | 56.89K |
| 40 | 预应力损失计算表4-15～4-22.xls | 126.50K |
| 41 | 2桥孔布置图.dwg | 44.97K |
| 42 | 4桥墩一般构造图.dwg | 51.63K |
| 43 | 5桥台一般构造图.dwg | 105.61K |
| 44 | 6主梁一般构造图.dwg | 108.51K |
| 45 | 复件4桥墩一般构造图.dwg | 93.08K |
| 46 | 复件5桥台一般构造图.dwg | 105.61K |
| 47 | 复件6主梁一般构造图.dwg | 108.51K |
| 48 | 马家沟桥地质剖面图（改后高程）.dwg | 48.03K |
| 49 | Thumbs.db | 7.50K |
| 50 | 主梁预应力钢束构造图.dwg | 69.13K |
| 51 | 横断面计算点几何特性计算图（正常使用验算）.dwg | 95.43K |
| 52 | 活载作用效应计算用图.dwg | 72.76K |
| 53 | 王洪强跨中截面尺寸图.dwg | 67.01K |
| 54 | 钢筋束布置图（有平弯初拟）.dwg | 51.09K |
| 55 | 钢筋束横平断面布置图（无平弯角定形）.dwg | 87.29K |
| 56 | 钢筋纵向计算图示图4-14.dwg | 56.89K |
| 57 | 半个护栏.dwg | 43.21K |
| 58 | 防撞护栏.dwg | 39.14K |
