设备为双立柱提升机，车辆工厂常用设备，本设备已长期验证使用，尺寸参数和外购件选型可以直接参考，提升高度5mi左右，负载1.5t，可以根据需求自行修改，设备原创，如需根据工况细化设计可与本人联系

双立柱皮带提升机/升降机
首页>图纸库>机械设备>非标设备2024-03-24报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
71
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

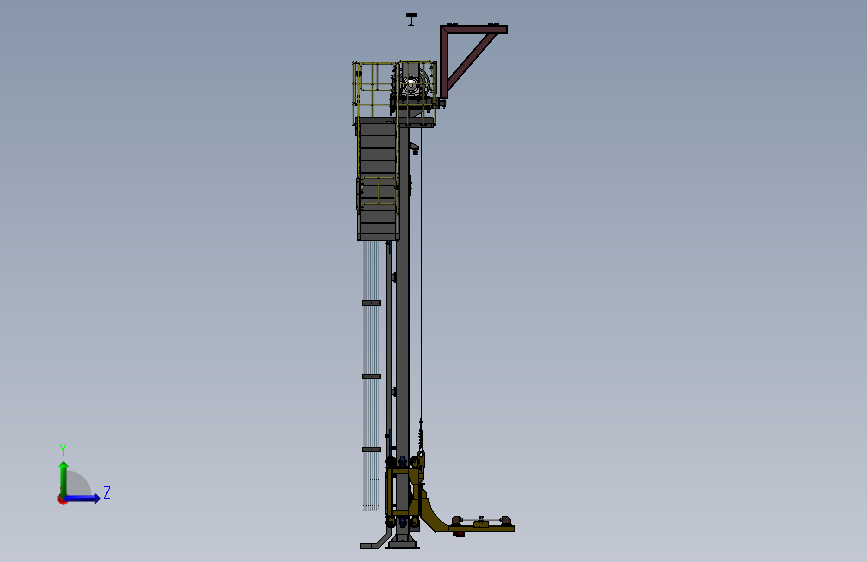

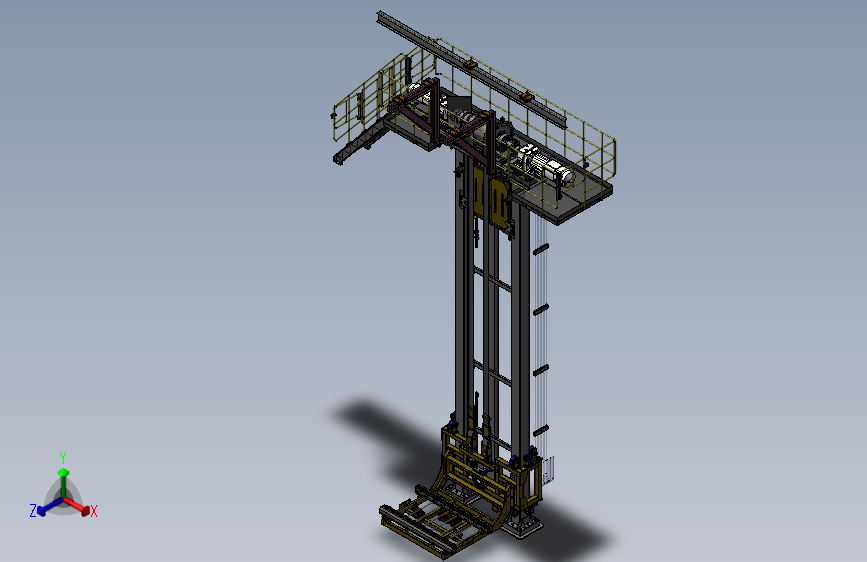

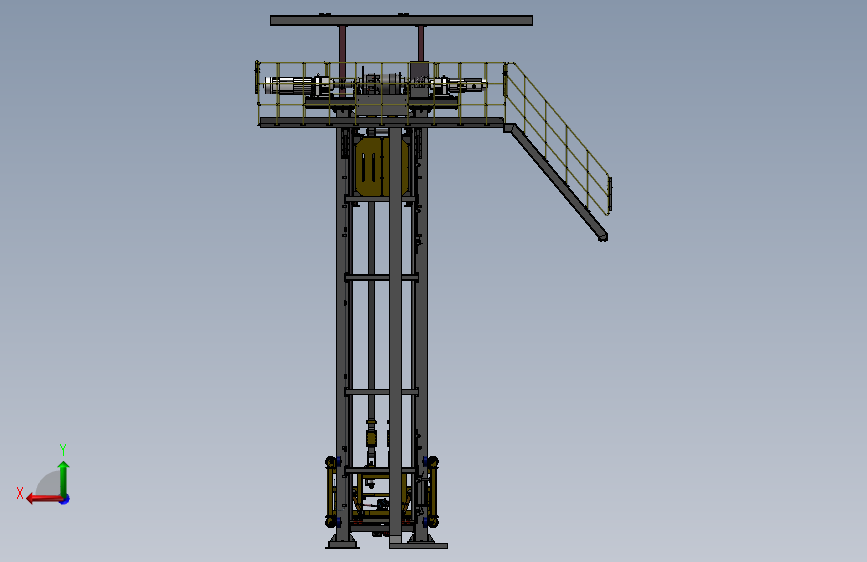

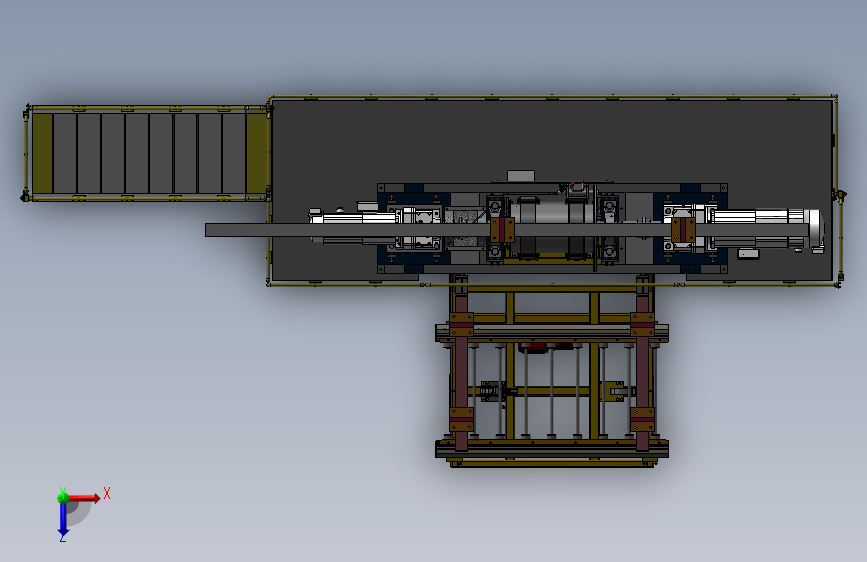

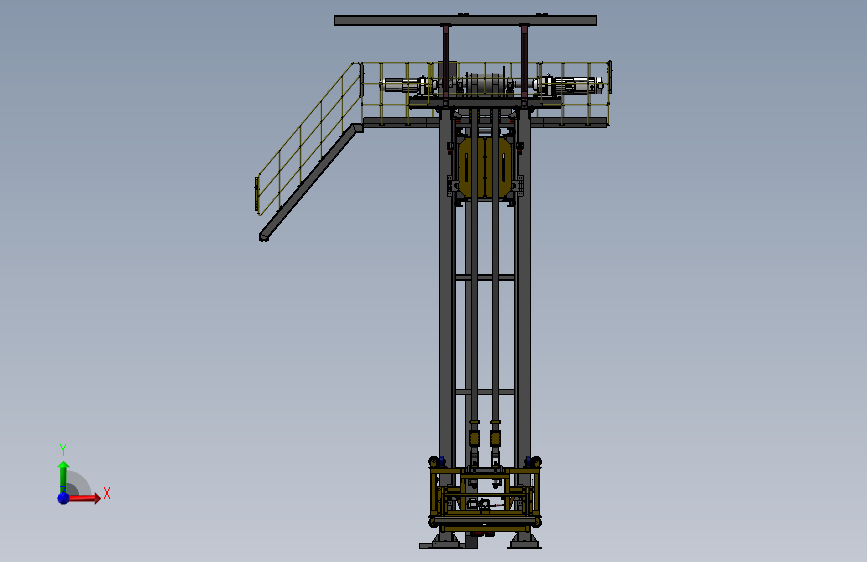

设备为双立柱提升机，车辆工厂常用设备，本设备已长期验证使用，尺寸参数和外购件选型可以直接参考，提升高度5mi左右，负载1.5t，可以根据需求自行修改，设备原创，如需根据工况细化设计可与本人联系
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：465277
文件大小：48.97M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt
软件版本：SOLIDWORKS 2018
